数据库系统概念第六版 第七章练习题 15 22

数据库第七章理论习题

7.15

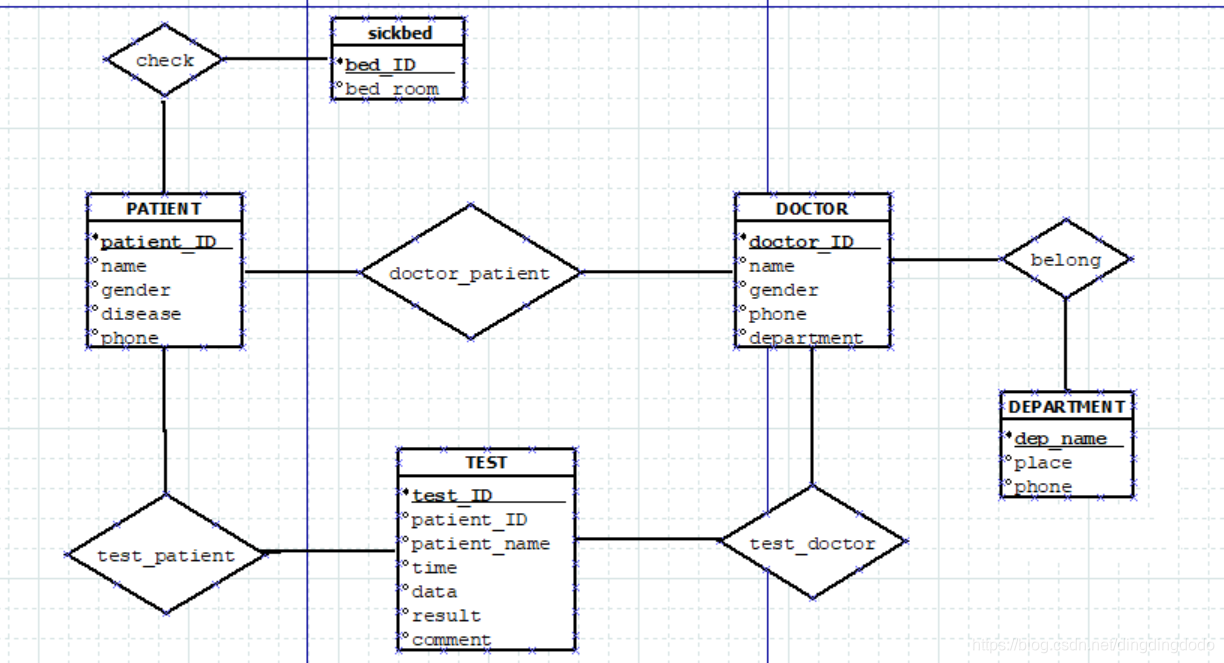

为医院构造一个包含一组病人和一组医生的E-R图。为每个病人关联一组不同的检查和化验记录。

说明：医生和病人间存在联系，同时病人有特有的检查和化验记录，病人有病床，医生属于科室。

（当然真实的医院数据库比这个复杂的多）

7.22

为全球性的快递公司设计一个数据库。数据库必须能够追踪寄件客户和收件人客户；有些用户可能二者都是。由于每个包裹必须是可标识的且可追踪的，因此数据库必须能够储存包裹的位置信息以及历史位置。位置包括卡车、飞机、机场、仓库。你的设计应该包括E-R图、关系模式的集合，以及包括主码约束和外码约束的一组约束。

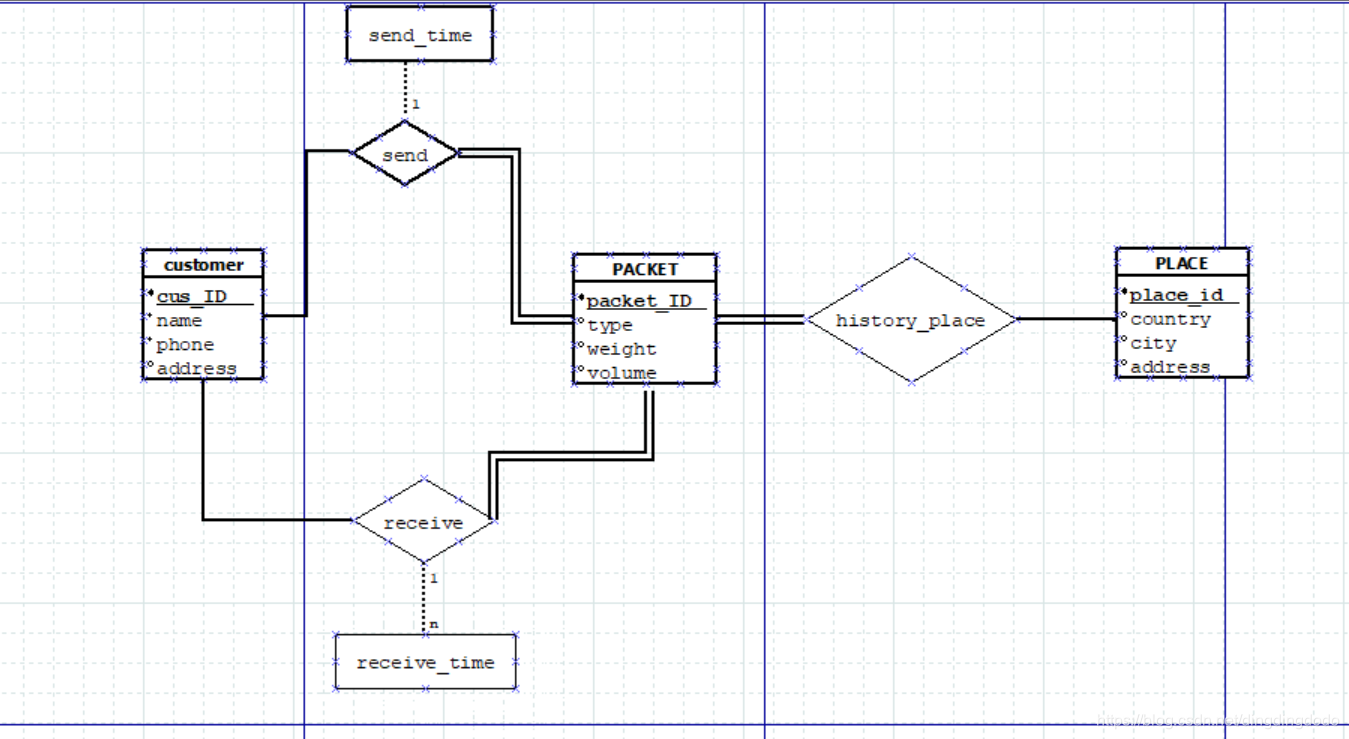

ER图：

关系模式：

customer(cus_ID,name,phone,address)
packet(packet_ID,type,weight,volume)
place(place_id,country,city,address)
sends(send_ID,receive_ID,packet ID,
send_time,receive_time
foreign key send_ID references custome
