【深度测评】AU-60全功能AI语音处理模组：工业级音频解决方案的硬核实力解析

---



## 前言

在嵌入式音频领域，降噪、消回音、定向拾音一直是产品设计的核心痛点。无论是安防监控、楼宇对讲还是车载通话系统，如何在复杂声学环境下实现清晰的语音拾取，始终考验着硬件工程师的设计能力。

今天，我们将深度测评一款集成度极高的全功能DSP语音处理模组——**AU-60**。这款模组集合了USB音频、AI ENC降噪、AEC回音消除、BF波束成型等多项核心技术，号称"一颗芯片解决所有音频问题"。本文将从硬件设计、性能参数、接口方案、应用场景四个维度，为大家带来全面的技术解析。

---

## 一、产品概述：重新定义语音处理模组


AU-60是一款面向工业级应用的全功能语音处理模组，采用邮票半孔SMT封装设计，尺寸仅为**37.5mm × 16mm**。相较于传统分立方案，AU-60最大的优势在于将音频ADC、DAC、DSP算法、接口转换全部集成在一个模组内，极大简化了硬件设计。

### 1.1 核心定位

- **全接口兼容**：支持USB、模拟音频、I2S数字音频三大类接口
- **算法全覆盖**：AI降噪、回音消除、波束成型三大核心算法
- **工业级标准**：宽温工作、高信噪比、稳定可靠的电气性能
- **即插即用**：免驱设计，支持Windows/Android/Linux多平台

### 1.2 设计理念

AU-60的设计思路非常清晰：**让音频工程师从复杂的算法调优中解放出来**。传统方案中，工程师需要同时处理麦克风偏置电路、ADC采样、DSP算法移植、DAC输出等多个环节，任何一个环节出问题都会影响最终效果。而AU-60将这一切封装成标准化模组，工程师只需要关注接口连接即可。

---

## 二、核心技术深度解析


### 2.1 AI ENC环境降噪：45-90dB的硬核压制

AU-60最亮眼的性能莫过于其**AI ENC（环境降噪）**技术。与传统固定参数降噪不同，AU-60采用AI训练的降噪模型，能够智能识别人声与噪音。

**降噪性能指标：**
- 降噪深度：**45dB - 90dB**（AI固件模式下）
- 有效拾音距离：**10cm - 500cm**
- 可抑制噪音类型：
  - 稳态噪音：风扇、空调、电机声
  - 非稳态噪音：敲击声、汽车鸣笛、金属碰撞
  - 极端场景：风噪、麦克风拍打声

**技术亮点**：AU-60的降噪算法做到了"只消噪音不消人声"，在强噪音环境下仍能保持语音的自然度，这对于语音识别后端尤为重要。

### 2.2 AEC回音消除：100dB消除深度+100mS延迟容忍

全双工通话一直是音频设计的难点。AU-60集成的**AEC（声学回音消除）**算法达到了专业级水准：

**回音消除指标：**
- 消除深度：**100dB**
- 最大容忍空间延迟：**100mS**
- 全双工流畅度：优秀

**技术解析**：100mS的延迟容忍意味着什么？在大型会议室或者空旷空间中，声音从喇叭发出到麦克风拾取会产生空间延迟，普通AEC算法超过30mS就会失效。AU-60的100mS指标使其能够适应各种复杂声学空间。

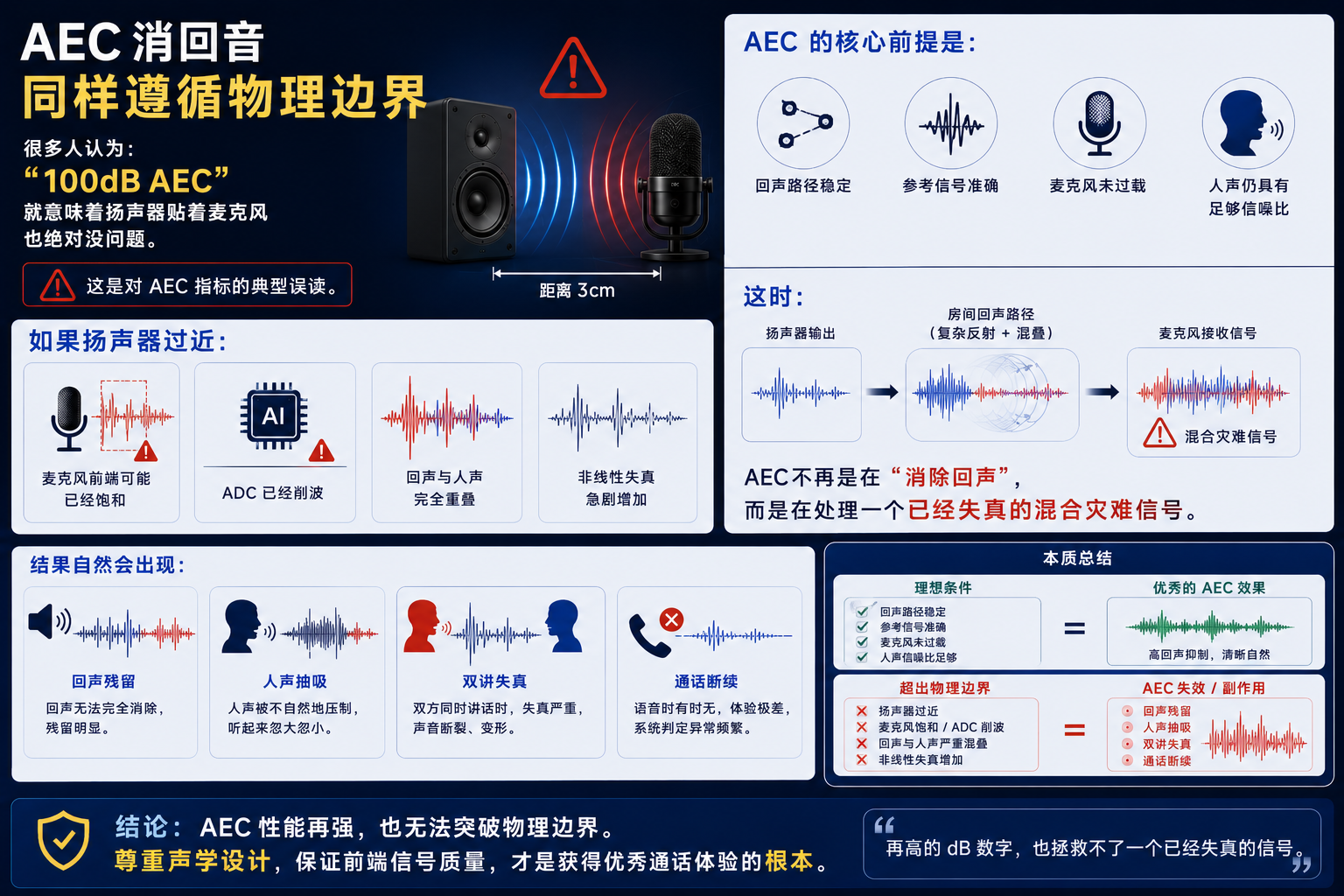

**100dB的消除深度**则确保了即使喇叭音量很大（近距离贴装），也不会产生回音啸叫，这对于楼宇对讲、安防设备等喇叭麦克风近距离安装的场景至关重要。

### 2.3 BF波束成型：双麦定向拾音技术

在双数字麦克风模式下，AU-60支持**BF（波束成型）**功能：

- 双麦克风独立波束控制
- 0-180°拾音方向可调
- 双通道独立输出
- 标配DMIC-22-6双麦板（间距6cm）

**应用价值**：波束成型技术可以实现"只拾取特定方向的声音"，有效抑制侧面和背面的噪音，这对于会议设备、录音设备、智能工牌等产品具有极高价值。

---

## 三、电气参数与硬件设计

### 3.1 关键电气指标汇总

| 参数项 | 指标值 | 备注 |
|--------|--------|------|
| **工作电压** | 3.3V / 5V | 双电压兼容，端口12/13供电 |
| **静态电流** | 65mA - 80mA | 低功耗设计 |
| **音频输出阻抗** | 120Ω | MICOUT/USPKOUT一致 |
| **信噪比(SNR)** | 105dB | 高保真音频质量 |
| **最大输出幅度** | 1.07Vrms | 标准线路电平 |
| **AEC参考输入幅度** | 最大6Vrms | 兼容各类功放输出 |
| **MIC输入幅度** | 最大1.0Vrms | 适配驻极体麦 |
| **工作温度** | -20℃ ~ 70℃ | 工业级，可定制-40~85℃ |
| **模组尺寸** | 37.5 × 16 mm | 邮票半孔封装 |

### 3.2 接口设计：30Pin全功能定义

AU-60采用30Pin邮票半孔设计，接口丰富度远超同类产品：

**电源与地（4组）：**
- Pin12：3.3V电源输入
- Pin13：5V电源输入（默认）
- Pin30：USB 5V输入
- 多组GND/AGND隔离设计

**音频接口：**
- **模拟输出**：Pin1(MICOUT)、Pin3(USPKOUT)
- **模拟输入**：Pin16/17(MIC差分)、Pin26(AEC参考)
- **数字音频**：Pin5/6/7/8(I2S全接口)

**控制与配置：**
- Pin9/11：T1/T2参数选择端口（对地触发切换）
- Pin21/22/23/24：SPI控制端口（在线调参）
- Pin20：USB按键端口

**USB接口：**
- Pin27/28/29：USB完整信号

**数字麦接口：**
- Pin14/15：PDM数字麦DAT/CLK
- Pin18/19：数字麦供电

### 3.3 电源设计注意事项

1. **双电源兼容**：使用3.3V供电时，Pin12和Pin13需同时接入3.3V
2. **数字麦供电**：Pin19的3.3V输出最大负载30mA，建议大功率数字麦外部供电
3. **地隔离**：AGND与GND内部连通，单点接地设计可进一步优化噪音

---

## 四、典型应用方案与连接框图

AU-60支持多种连接模式，覆盖从原型验证到量产的全流程需求。

### 4.1 模式一：USB免驱快速接入

**适用场景**：PC端软件、Android设备、快速原型验证

**连接要点：**
- 仅需USB 4根线（5V/D+/D-/GND）
- 麦克风直接接入模组MIC+/-
- AEC参考从功放输入端取信号
- Windows/Android/Linux免驱识别

**优势**：无需客户主板具备DAC/ADC，纯USB连接即可实现完整通话功能，开发周期最短。

### 4.2 模式二：模拟音频对接

**适用场景**：传统对讲设备、存量产品升级

**连接要点：**
- MICOUT接客户ADC
- 客户DAC输出接AECIN（需RC匹配）
- 5V独立供电
- C1=1uF，R1=10K（5W以下功放）

### 4.3 模式三：双麦波束成型

**适用场景**：会议设备、录音设备、定向拾音产品

**连接要点：**
- 配套DMIC-22-6双麦板（间距6cm）
- 双通道独立波束输出
- 可单独作为拾音模组使用
- 支持左右声道独立方向配置

---

## 五、应用场景全覆盖


AU-60的接口与算法设计使其能够覆盖几乎所有语音通话场景：

### 5.1 安防与楼宇领域
- IPC摄像头、可视门铃
- 楼宇对讲、门禁系统
- 停车场对讲、自助服务终端

### 5.2 智能交通与车载
- 车载蓝牙通话
- 车载语音识别前级
- 出租车对讲系统

### 5.3 教育与会议
- 远程教学设备
- 视频会议终端
- 录播系统拾音

### 5.4 工业与特殊场景
- 矿山矿井呼叫系统
- 银行客服通话
- 监狱/医院呼叫系统
- 智能工牌、执法记录仪

### 5.5 消费电子
- 录音笔、采访机
- 宠物/老人监护仪
- 双分区翻译设备

---

## 六、工程应用总结与选型建议

### 6.1 方案优势总结

1. **研发效率提升**：省去音频算法移植、DSP选型、ADC/DAC电路设计，至少节省3-6个月开发周期
2. **性能有保障**：专业声学团队调校的算法，效果远胜于通用方案
3. **BOM成本优化**：单模组替代多颗芯片，PCB面积减小50%以上
4. **风险可控**：成熟量产方案，避免算法调试的各种坑
5. **灵活配置**：T1/T2硬件切换参数，SPI在线调优，适配各种声学结构

### 6.2 选型建议

**推荐选用AU-60的情况：**
- ✅ 需要快速量产的音频产品
- ✅ 对降噪/消回音有较高要求
- ✅ 硬件团队缺乏音频算法经验
- ✅ 产品需要过认证（降噪指标可量化）
- ✅ 多平台兼容需求（USB+模拟+I2S）

**固件定制选项：**
- 单模拟麦 / 单数麦 / 双数麦波束
- USB单声道 / USB立体声 / 双波束输出
- 工业级宽温芯片版本（-40~85℃）
- 特定场景降噪模型优化

---

## 七、总结

AU-60这款语音处理模组给我留下了深刻印象。它不是简单的"降噪芯片"，而是一套**完整的工业级音频解决方案**。从电源设计到接口定义，从算法性能到应用场景，每一个细节都考虑到了工程实际需求。

对于嵌入式工程师而言，AU-60最大的价值在于**降低了音频产品的技术门槛**。你不需要成为声学专家，也不需要花几个月调算法，只要按照参考设计连接，就能获得专业级的语音效果。在"快鱼吃慢鱼"的智能硬件时代，这种即插即用的专业模组，无疑是产品快速落地的最佳选择。

如果你的项目正在面临音频降噪、回音消除的难题，AU-60绝对值得纳入选型评估。

---

> **本文为技术测评文章，所有参数均来自官方规格书。如需获取样片或技术支持，可联系声讯电子专业团队。**
