数据结构——图

一、介绍

在前面的很多文章中，其实都对图或多或少的进行过分析说明。比如内存的垃圾回收系列、多线程系列以及最新的并行系统中的CUDA和TBB相关的运行图等。
之所以没有认真的分析图相关的数据结构和算法的原因，一个是因为图相对复杂，应用相对专业；另外一个是就是对于大多数的开发者来说，实际遇到图的情况也不多。更多的情况是即使遇到，也大多是简单应用。
本文仍然不会深入展开对图的相关算法和数据结构的详细分析，但会做一个相对整体的总结说明，并对相关的应用进行分析。

二、图

要想谈图，就先得把图的数学定义搞清楚，这样就会有一个严格的限制不会导致表述不清楚引发的各种问题。比如在离散数学中，图的二元组定义为：
一个图𝐺定义为一个有序对G=(V,E)，其中：

• V是一个非空集合，称为顶点集（Vertex Set），其元素称为顶点或节点
• E 是一个边集（Edge Set），其元素称为边
• 边与顶点之间存在关联关系：每条边都有它的端点（即连接哪些顶点）。

需要说明的是，这里不是在讨论严格的数学定义，也不对图进行各种方法的展开。即图的三元组定义方式可以参看相关的数学书籍和内容。

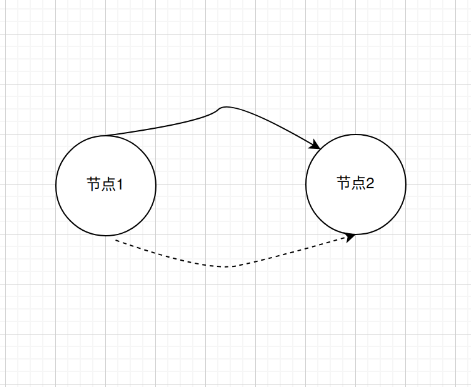

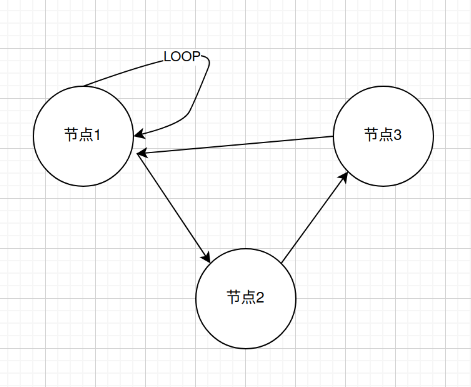

从上面的定义可以看出，图其实就是边和顶点的集合。但在图中有几种特殊情况需要注意，一个是环，即在图中形成了一个循环，它包括自身循环和回路；另外一个就是顶点间存在着多个边（多重边）即多重图。

其中环开发者还是经常可以遇到的，但多重图就接触的很少了。

三、分类

图在实践中的分类非常灵活，常见的分类方式包括以下几类：

1. 按边方向分类
   这是最常见的一种情况，即边有方向则为有向图（Directed Graph）；无方向则为无向图（Undirected Graph）
2. 按权重分类
   这种也比较常见，即按边的关系的权重值为划分。可分为无权图（Unweighted Graph）和赋权图（Weighted Graph）。前者的边仅仅代表两节点间有关系；而后者则可以表示这个关系的具体的量化值
3. 按连通性分类
   分为连通图（Connected Graph）和非连通图（Disconnected Graph），前者表示图中任意两点间都存在一条路径；而后者表示至少有两个点间无路径相连。至于更多的细节如强连通、北连通和单向连通等，此处不展开
4. 按顶集合大小分类
   可分为有限图（Finite Graph）和无限图（Infinite Graph）。前者表示图和边都是有限集合；而后者表示二者皆为无限集合。不过实践中一般研究的都是有限图
5. 按顶点和边的特征分类
   这种方法可划分为零图（Null Graph）、完全图（Complete Graph）、正则图（Regular Graph）和二分图（Bipartite Graph）等。零图表示只顶点没有边；完全图表示任意两个不同顶点间恰好有一条边；正则图则表示所有顶点度都相等；二分图则表示顶点集合可以划分成两个互不相交的子集，且所有连年两个端点分别属于这两个不同的子集
6. 按边的重数和环分类
   它可以分为简单图（Simple Graph）、多重图（Multigraph），前者是严格的图定义，不包含环并且顶点间最多只有一条边；多重图则允许两个顶点间存在多条边，但一般不允许有环。另外，如果这个图既有环也有多个边，也可以称为最宽松的图的定义

大家可以对照自己的实际应用中的使用的哪种分类，这样可以更好的理解相关的图的应用。

四、应用场景

图虽然说开发很难遇到，但实际应用场景却非常多。常见的给出以下几类，大家可以自行进行补充：

1. 图数据库
2. 并行计算中的任务调度
3. 地图算法中的最短路径
4. AI和大模型底层的图神经网络及基础的近邻图算法等
5. 网络路由的链路相关图的算法
6. 区块链POW工作量证明中（如以太坊）的DAG算法

其实在实际应用中，图的应用非常多，但大多出现在两个层面，一个是教学层面；另外一个是框架和库的底层算法实现。这也是总说应用非常多，但真正开发遇到的很少的原因。

五、C++例程

在C++中，地图和游戏的查找算法中，算是应用比较多的情况。看一个最短路径的算法：

#include <algorithm>
#include <iostream>
#include <limits>
#include <queue>
#include <stdexcept>
#include <vector>

class DirectedGraph {
public:
  struct Edge {
    int to;
    int weight;
  };

  explicit DirectedGraph(int vertexCount) : adj(vertexCount) {
    if (vertexCount <= 0) {
      std::cout<<"vertex count less than zero! "<<std::endl;
    }
  }

  void addEdge(int from, int to, int weight) {
    checkVertex(from);
    checkVertex(to);

    if (weight < 0) {
      return;
    }

    adj[from].push_back({to, weight});
  }

  int size() const { return static_cast<int>(adj.size()); }

  const std::vector<Edge> &neighbors(int vertex) const {
    checkVertex(vertex);
    return adj[vertex];
  }

private:
  std::vector<std::vector<Edge>> adj;

  void checkVertex(int vertex) const {
    if (vertex < 0 || vertex >= static_cast<int>(adj.size())) {
      return;
    }
  }
};

class DijkstraSearch {
public:
  static constexpr int INF = std::numeric_limits<int>::max();

  struct RetData {
    std::vector<int> distance;
    std::vector<int> previous;
  };

  static RetData shortestPath(const DirectedGraph &graph, int source) {
    int n = graph.size();

    if (source < 0 || source >= n) {
      return {std::vector<int>(1, 0), std::vector<int>(1, -1)};
    }

    std::vector<int> dist(n, INF);
    std::vector<int> prev(n, -1);

    using Node = std::pair<int, int>;

    std::priority_queue<Node, std::vector<Node>, std::greater<Node>> pq;

    dist[source] = 0;
    pq.push({0, source});

    while (!pq.empty()) {
      auto [currentDist, u] = pq.top();
      pq.pop();

      if (currentDist > dist[u]) {
        continue;
      }

      for (const auto &edge : graph.neighbors(u)) {
        int v = edge.to;
        int weight = edge.weight;

        if (dist[u] != INF && dist[u] + weight < dist[v]) {
          dist[v] = dist[u] + weight;
          prev[v] = u;
          pq.push({dist[v], v});
        }
      }
    }

    return {dist, prev};
  }

  static std::vector<int> buildPath(int target, const std::vector<int> &previous) {
    std::vector<int> path;

    for (int cur = target; cur != -1; cur = previous[cur]) {
      path.push_back(cur);
    }

    std::reverse(path.begin(), path.end());
    return path;
  }
};

int main() {
  DirectedGraph graph(6);

  graph.addEdge(0, 1, 9);
  graph.addEdge(0, 2, 6);
  graph.addEdge(1, 2, 1);
  graph.addEdge(1, 3, 2);
  graph.addEdge(2, 1, 4);
  graph.addEdge(2, 3, 8);
  graph.addEdge(2, 4, 2);
  graph.addEdge(3, 4, 7);
  graph.addEdge(4, 3, 12);
  graph.addEdge(4, 5, 5);

  int source = 0;
  auto ret = DijkstraSearch::shortestPath(graph, source);

  for (int i = 0; i < graph.size(); ++i) {
    std::cout << "0 -> " << i << " distance: ";

    if (ret.distance[i] == DijkstraSearch::INF) {
      std::cout << "unreachable" << std::endl;
      continue;
    }

    std::cout << ret.distance[i] << ", path: ";

    auto path = DijkstraSearch::buildPath(i, ret.previous);
    for (size_t j = 0; j < path.size(); ++j) {
      std::cout << path[j];
      if (j + 1 < path.size()) {
        std::cout << " -> ";
      }
    }

    std::cout << std::endl;
  }

  return 0;
}

上面的代码是一个简单的迪杰斯特拉的算法C++实现，没有什么难度，上机运行一下就明白了。

六、总结

其实很多框架和库的实现的算法和数据结构中图并不少见，而且非常重要。但真正去做这些的人往往很少。所以开发者不必谈图色变，有什么畏难情绪。在后面如果有机会，再专门对图进行成系列的应用分析和说明。
