UGUI学习

1.获取源码

1. 新建Unity项目，找到Project/Packages/UnityUI，注意在项目目录的Packages文件夹中找，右键 Show in Explorer，将其复制到任意一个新的文件夹中(记住保存的位置，待会需要引用)。

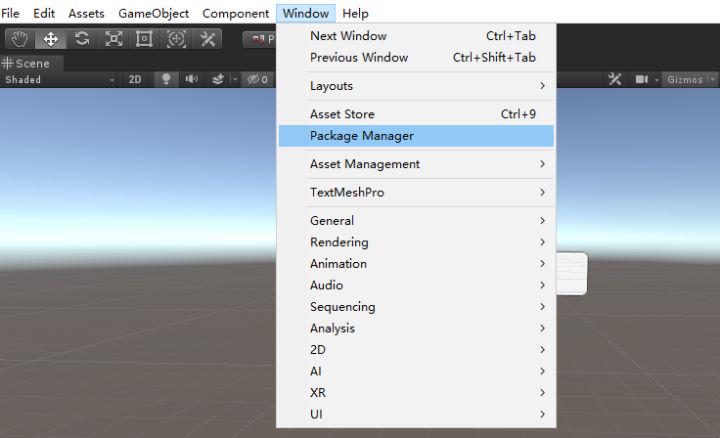

1. 接下来打开Window/Package Manager

1. 找到Unity UI，将其Remove

1. 然后点击“+”号，选择Add package form disk...，找到之前保存的UI包，进入目录后选中package.json，点击打开。

2.UGUI事件系统

简单地说就是找到所点位置最上面可互动对象，然后查找对象上所有继承IPointerClickHandler、IDragHandler、IScrollHandler等的组件并执行。

2.1 流程

获取所有可点击对象中最上面的对象后，根据以下规则排序，Eventsystem.cs，函数RaycastComparer。

• 所在canvas所属相机的depth（如果有的话）
• 所在canvas的sortOrderPriority
• 所在canvas的renderOrderPriority
• sortingLayer
• sortingOrder
• depth
• distance
• index

2.2 优化

组件上的Recast Target，如果不需要可以取消勾选，防止运算的时候浪费性能

3.UGUI图形系统

一个物体的显示需要顶点、三角面、材质。顶点和三角面是UI提供的，UI把这些信息提供给底层的Unity Engine的CanvasRender。最终由Canvas进行渲染，Canvas功能都由C++代码完成，没有公开源码。

在UGUI中用于显示的都继承自Graphic。

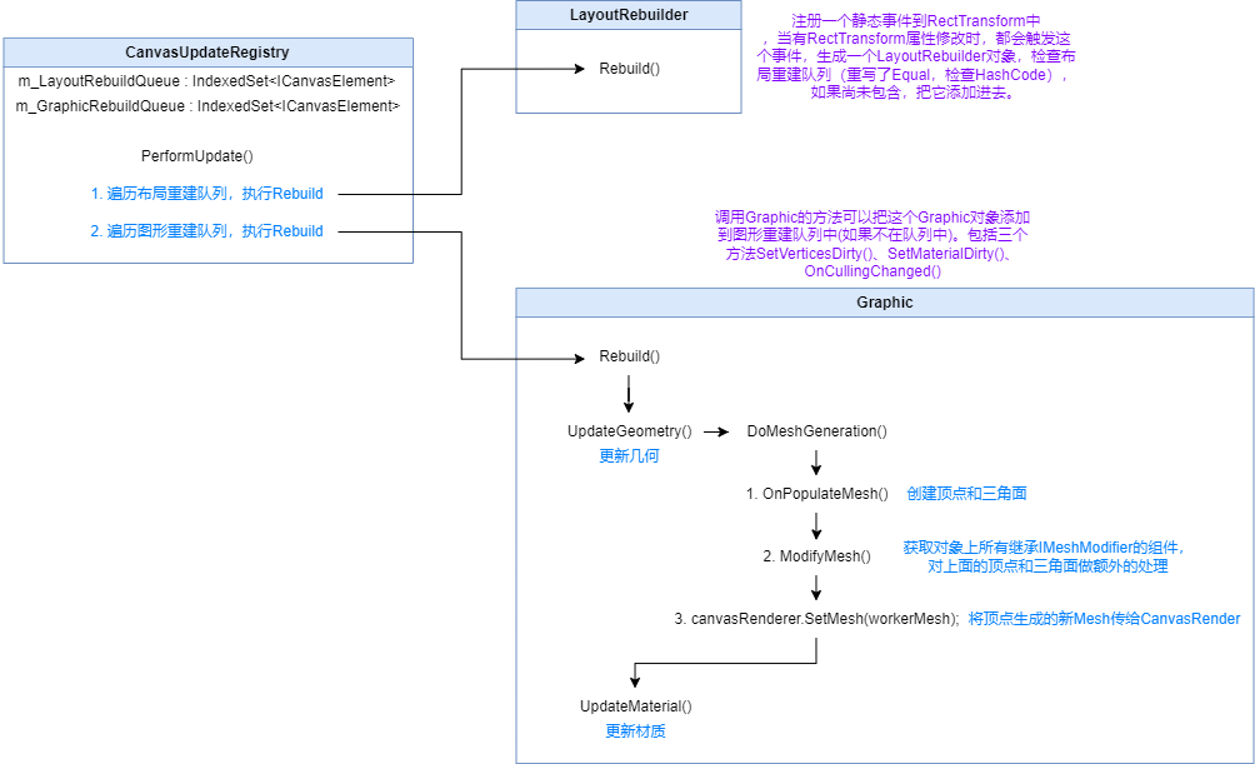

3.1 流程

3.2 UI合批

可以使用Profiler面板（Window->Analysis->Profiler）来查看合批结果。

合批规则：

1. 合批是以Canvas为单位的，把所有的Canvas找出来，提出不必渲染的Canvas。

1. 计算Canvas下各UI空间的深度值。计算规则如下

1. 按照Hierarchy中从上往下的顺序一次遍历Canvas下所有UI元素；

1. 对于当前的UI元素CurrentUI

1. 如果CurrentUI不渲染，则Depth = -1；

1. 如果CurrentUI要渲染，但CurrentUI下面没有UI元素与它相交，则Depth = 0；

1. 如果要渲染，下面只有一个UI元素（LowerUI）与其相交，若可以合批，则深度相同，如果不能合批，深度在LowerUI的深度上+1；

1. 如果要渲染，下面有n个元素，则按照步骤iii分辨计算出n个Depth，取其中的最大值。

1. 排序得到VisiableList。具体的排序规则是：依次按照Depth、material ID、texture ID、RendererOrder（UI层级队列顺序、即Hierarchy面板上的顺序）排序。然后剔除Depth = -1的UI元素，得到Batch前的UI元素队列，就是VisiableList。

1. 先按Depth从小到大的顺序排列；

1. Depth排完之后，Depth相同的元素按照material ID从小到大排序；

1. Material ID排完后，material ID相同的元素按照texture ID从小到大排序；

1. texture ID排完后，texture ID相同的元素按照Hierarchy删的顺序排列，Hierarchy越上面的排在队列前面。

1. 得到VisiableList，判断VisiableList中相邻的元素是否能够合批（材质相同）。这里不再考虑Depth是否相同，只要两个元素相邻，材质相同，即使两个元素的Depth不相同，这两个元素也能合批。然后一个批次一个批次合并网络，提交GPU进行渲染。

3.3 合批优化

• 使用图集

• 动静分离，即动态部分和静态部分分别使用不同的Canvas

• Text如果可以就用图片代替

• 避免频繁删除/增加UI对象，UI层次机构变化会引起Canvas的更新

• 避免UI元素数目过多和层次结构过于复杂，影响Batch更新的速度

3.4 Overdraw优化

Overdraw是指一帧当中，同一个像素被重复绘制的次数。Fill Rate(填充率)是指显卡每帧每秒能够渲染的像素数。在每帧绘制中，如果一个像素被反复绘制的次数越多，那么它占用的资源也必然更多。Overdraw与Fill Rate成正比，目前在移动设备上，FillRate的压力主要来自半透明物体。因为多数情况下，半透明物体需要开启 Alpha Blend 且关闭 ZTest和 ZWrite，同时如果我们绘制像 alpha=0 这种实际上不会产生效果的颜色上去，也同样有 Blend 操作，这是一种极大的浪费。

• 减少UI重叠层级，隐藏处于底下被完全覆盖的UI面板。

• 对于需要暂时隐藏的UI，不要直接把Color属性的Alpha值改为0，UGUI中这样设置后仍然会渲染，应该用CanvasGroup组件把Alpha值置零。

• 需要响应Raycast事件时，不要使用空Image，可以自定义组件继承自MaskableGraphic，重写OnPopulateMesh把网格清空，这样可以响应Raycast而又不需要绘制Mesh。

• 打开全屏界面，关闭场景摄像机。对于一些非全屏但覆盖率较高的界面，在对场景动态表现要求不高的情况下，可以记录下打开UI时的画面，作为UI背景，然后关掉场景摄像机。

• 裁掉无用区域，镂空，对于Sliced类型的Image可以看情况取消Fill Center。

• 慎用Mask组件和Outline、Shadow组件

• 尽量保持UI上的粒子特效简单，尽量使用序列帧实现。

3.4 Mask与RectMask2D遮罩

Mask：继承自IMaterialModifier，对材质球进行修改，实质上改了材质的模板属性。

Mask组件需要依赖一个Image组件，裁剪区域就是Image的大小，其性质包括：

• Mask会在首尾(首=Mask节点，尾=Mask节点下的孩子遍历完后)多出两个drawcall，Mask下的子节点Image导致1个drawcall。

• 多个Mask间如果符合合批条件这两个drawcall可以对应合批(mask1的首和mask2的首合，mask1的尾合mask2的尾合，首尾不能合)。重叠的话就不能合批，因为不在一个depth

• Mask内的UI节点和非Mask内的UI节点不能合批。

• 计算Depth的时候，当遍历到一个Mask的首，把它当作一个不可合批的UI节点看待，但注意可以作为其他孩子UI节点的bottomUI。

RectMask2D：继承自IClipper，default shader会执行UnityGet2DClipping，并把结果赋给α，这个函数会判断点是否在矩形框中，如果是返回1，否则返回0（也就是不可见）。

RectMask2D不需要依赖一个Image组件，其裁剪区域就是它的RectTransform的rect大小，其性质如下：

• RectMask2D节点下的所有孩子都不能与外界UI节点合批且多个RectMask之间也不能合批。

• 计算depth的时候，所有RectMask2D都按一般UI节点看待，只是它没有CanvasRenderer组件，不能看作任何UI空间的bottomUI。
