芯片测试治具的关键组成部分有哪些？

芯片测试治具是确保产品质量和性能的重要工具。一个高效的芯片测试治具不仅需要具备良好的机械结构，还需要有可靠的电气连接。本文将详细介绍芯片测试治具的关键组成部分及其设计考虑，并以鸿怡电子（HMILU）的产品为例，探讨其在实际应用中的优势。

一、关键组成部分

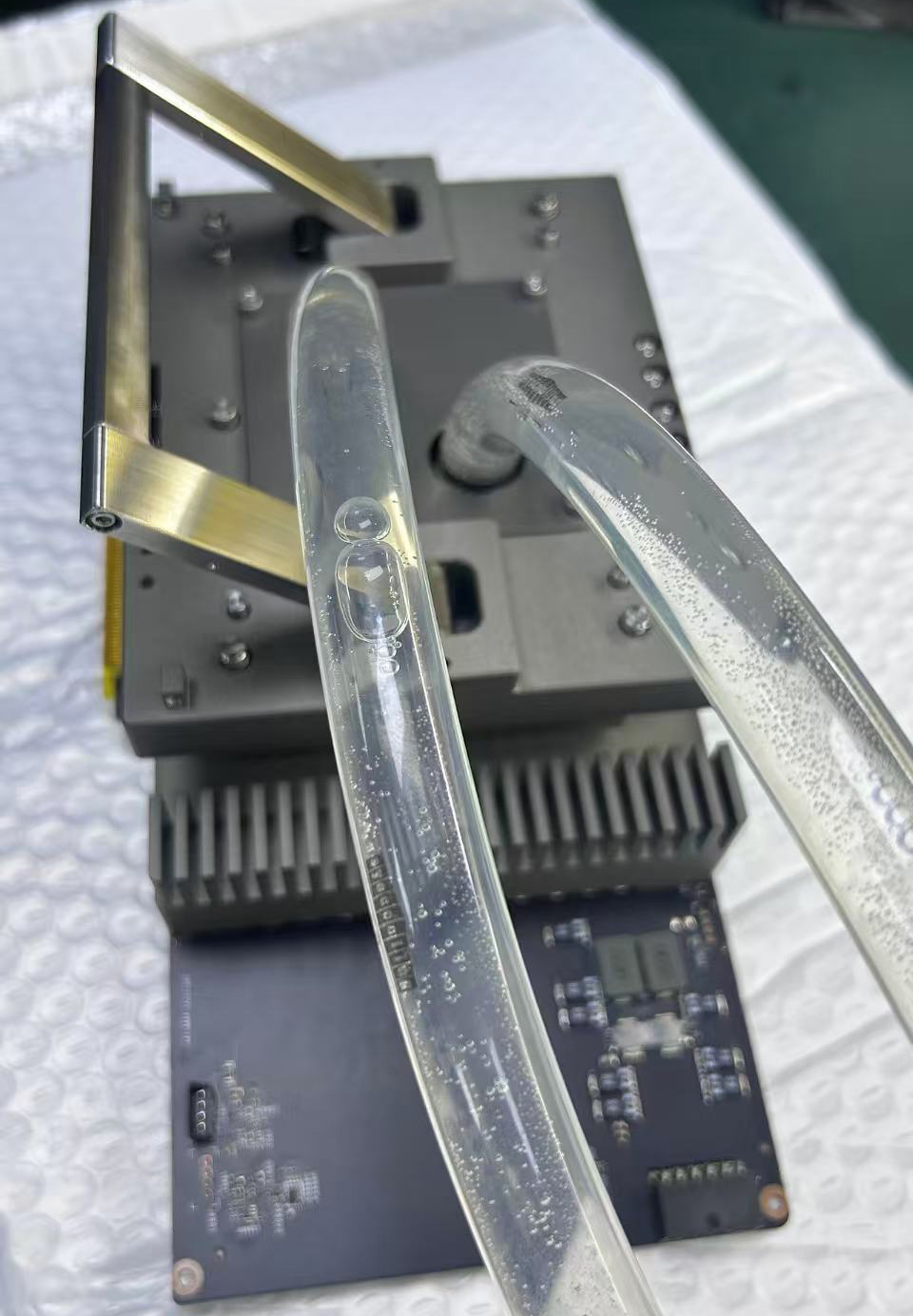

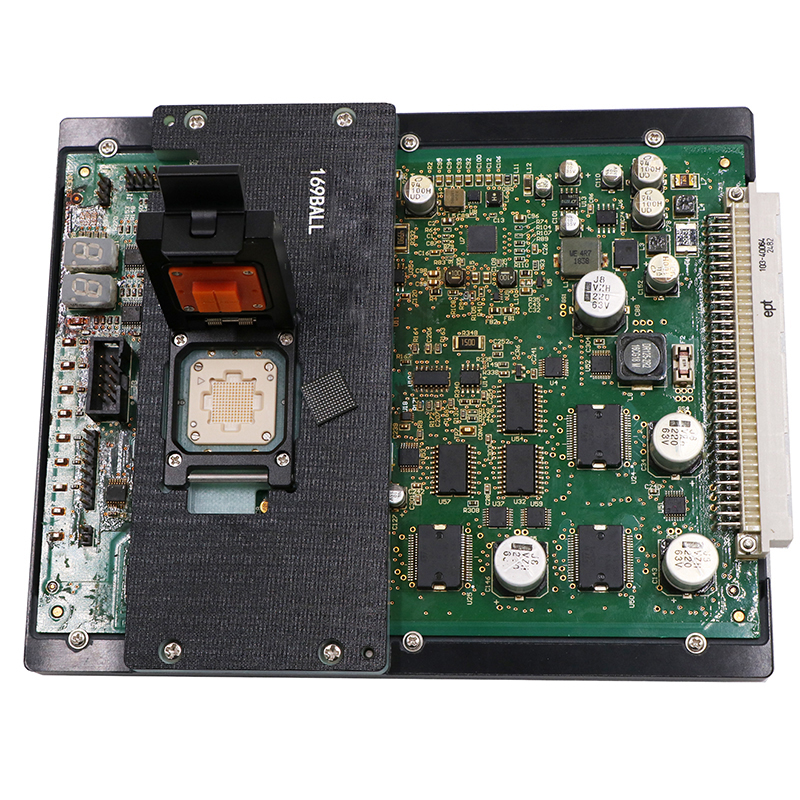

1. 机械结构

机械结构是芯片测试治具的基础，它包括以下几个主要部分：

外壳：通常采用阳极硬氧铝合金、塑胶（PES）、PEEK、防静电等材质。这些材料具有良好的绝缘性、耐磨性和抗氧化性，能够有效延长测试治具的使用寿命。
夹具：夹具的设计直接影响到芯片的固定效果。常见的设计有旋钮翻盖、翻盖式、下压式、双扣式、压合时等多种形式，使用简单方便，压合平稳接触稳定。
定位销：用于定位PCB与Socket，确保两者之间的精确对齐。定位销可以防止误操作，提高测试的准确性。
连接方式：常见的连接方式有锁螺丝、焊接等，拆卸和维护都非常方便。

2. 探针

探针是芯片测试治具的核心部件之一，用于与芯片的引脚或焊盘接触，提供电气连接。探针的设计需要确保接触良好，避免损坏芯片。常见的探针类型包括：

双头探针：适用于高频、高速信号传输，具有较高的接触可靠性和稳定性。
X-pin针：适用于高密度封装，如BGA、CSP等，能够提供稳定的电气连接。
H-pin针：适用于高可靠性要求的应用场景，如车规级芯片测试。
C-pin针：适用于低频、低速信号传输，成本较低。
弹片针：适用于细间距封装，如QFN、DFN等，能够提供良好的接触效果。

二、设计考虑

1. 接触稳定性

接触稳定性是芯片测试治具设计中最重要的考虑因素之一。不良的接触会导致误测、重测率高，从而影响测试良率。为了提高接触稳定性，设计时需要考虑以下几点：

探针材料：选择高质量的探针材料，如进口钯镍/钯银/钨钢，这些材料具有良好的导电性和耐磨损性。
探针设计：探针的设计需要考虑到芯片引脚或焊盘的形状和尺寸，确保接触面积足够大且均匀。
探针布局：合理的探针布局可以减少信号干扰，提高测试的准确性。

2. 可靠性

可靠性是另一个重要的设计考虑因素。芯片测试治具需要能够在各种环境条件下稳定工作，特别是在高温、低温、高湿度等恶劣环境下。为了提高可靠性，设计时需要考虑以下几点：

材料选择：选择具有良好热膨胀系数匹配性的材料，如硅基材和特种塑料，以减少高低温循环错位。
精密加工：采用微米级公差控制，确保共面性、平行度和垂直度的一致性。
寿命预测：通过内置传感、健康监测和寿命预警系统，实时监控测试治具的工作状态，及时发现并处理潜在问题。

3. 适配性

随着芯片封装技术的不断发展，封装形式越来越多样化。为了满足不同封装形式的测试需求，芯片测试治具需要具备良好的适配性。设计时需要考虑以下几点：

通用性：设计通用型测试治具，能够适应多种封装形式，减少非标定制的需求。
模块化设计：采用模块化设计，可以根据不同的测试需求灵活组合，提高测试效率。
快速更换：设计快速更换机制，方便用户在不同测试任务之间切换。

4. 智能化与数字化

随着智能制造的发展，智能化与数字化已成为芯片测试治具的重要发展方向。设计时需要考虑以下几点：

数据采集：通过内置传感器，实时采集测试过程中的各项数据，如温度、湿度、电流等。
数据分析：将采集到的数据与ATE系统打通，进行良率分析、失效定位和预测性维护。
远程监控：通过网络实现远程监控和管理，提高测试治具的可用性和维护效率。

三、案例分析

案例1：某大型半导体企业

该企业主要生产高性能GPU芯片，对测试治具的接触稳定性和可靠性要求极高。经过多方比较，最终选择了鸿怡电子（HMILU）的IC测试座。该测试座采用了进口双头探针和高精度定位销，确保了良好的接触稳定性和可靠性。经过实际测试，该企业的测试良率提高了15%，测试速度也得到了显著提升。

案例2：某汽车电子厂商

该厂商主要生产车规级芯片，对测试治具的环境适应性和可靠性要求非常高。鸿怡电子（HMILU）为其提供了定制化的IC测试座，采用了特殊材料和精密加工技术，确保了在-55℃~155℃的宽温范围内稳定工作。经过实际测试，该厂商的测试良率达到了99%以上，大大提高了产品的市场竞争力。

四、总结

芯片测试治具的设计是一个复杂而精细的过程，需要综合考虑机械结构、探针设计、接触稳定性、可靠性、适配性以及智能化等多个方面。鸿怡电子（HMILU）凭借其丰富的经验和先进的技术，在这些方面都表现出色，为客户提供了一流的IC测试解决方案。无论是高端的高性能芯片测试，还是严苛的车规级芯片测试，鸿怡电子（HMILU）都能提供可靠的支持，助力客户提高测试良率，加快测试速度，降低成本。
