大屏联屏发布系统解决方案

1. 1.方案拓扑

   1.

• 1.1方案设计思路与构成

    本方案实现视音频、直播信号、图文、动画、交互于一体的多媒体信息显示，具有较强的可移植性及可迁移性。充分考虑硬件的精简及先进性、软件的易用和可靠性、功能的多样性。该项目需要实现以下功能：

1. 实现高标清音视频节目发布；
2. 高清直播节目的发布功能；
3. 支持N块大屏并发播出；
4. 实现发布内容的模板化管控。

1.2编转码系统

    针对本项目所接收节目源的信号类型、信号格式等，可选配编转码器，将直播信号转码成IP信号，提供给流媒体系统使用（如现有节目源的分辨率及码率满足需求，可直接提供给流媒体使用）。

• 1.3多媒体信息发布系统

    系统共需要支持N块大屏并发的实时发布，配置1台媒资和管控发布服务器实现上述功能，服务器硬件配置不低于E5-2620v4CPU、16G内存、多块硬盘进行RAID5，在保证效率的前提下，充分保障视频数据的安全性，实现为视音频、图文、广告、动画、交互等增值业务服务。

• 2.系统功能

    誉沃多媒体信息发布系统基于B/S+C/S架构设计，在中心部署统一集中播控系统，通过网页方式登陆平台进行播控编单、播控管理、资源管理、终端管理、用户权限管理等。大屏终端采用多媒体终端+APP安装模式部署，在中心进行集中播控管理和状态监控。

系统配置完备的用户权限管理，可进行用户角色管理、用户管理，不同用户登录并通过认证后，具有不同操作权限。设计页面通过Tab标签页形式布局，方便操作者快速和便捷工作。页面不依赖操作系统，使用最新的HTML5技术，大大提升了工作效率和浏览器兼容能力。

2.1大屏幕终端编组管理

    誉沃多媒体信息发布系统的终端编组管理功能，可进行大屏终端的新增、修改、删除、位置显示等功能，可根据业务需要进行分组，根据不同条件做终端筛选、节目编排、播出管理等。

    终端编组管理页面，可显示终端名称、终端地址、屏幕宽高尺寸、屏幕平米大小、屏幕分辨率、编播分类、播出主机IP地址等。

2.2播出素材的管理

    誉沃多媒体信息发布系统的播出素材管理功能，获取成品播出素材，对文件进行上载、预览、入库、删除、截图等操作，入库的素材方便后续播控业务调用。

2.2.1播出素材的格式

    誉沃多媒体信息发布系统的播出素材来源于不同渠道，格式多，标准不统一，本方案配置了转码系统，对非标文件进行统一标准化转码，播控系统支持的格式有：

视频：mp4，ts，mpg, avi，mov，mkv，vob

图片：jpg,  png,  bmp

2.2.2播出素材的控制

    誉沃多媒体信息发布系统的播出素材控制功能，分为节目上载、节目预览、节目管理。

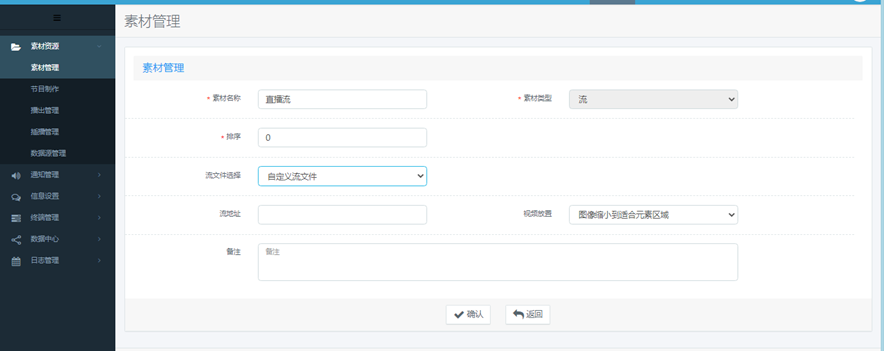

1. 节目上载：

    节目上载功能可对视频文件、音频文件、图片文件、文本文件操作。

    平台基于HTML5开发，采用网页方式登录使用，不需要安装上传插件等工具，上传的单个文件支持10GB以上，支持断点续传，多个文件并行上传等。考虑到文件完整性和传输过程发生的不可预知损坏，系统自动对上传的文件进行HASH校验，通过MD5值判断上传的文件是否完整，当判断结果为不完整时，系统有自动重传机制。

    节目素材包括了誉沃多媒体信息发布系统会用到的所有轮播素材和直播素材，录播素材包括视频、音频、图片、动画、字幕文件、垫片素材等，直播素材包括客户提供的直播信号。系统对素材文件的时间线，精确至秒级，自动识别节目时长、素材分辨率等信息，图片文件直接上载入库保存。

所有素材上传后，在编单部分对素材的入出点设置和播放时间点灵活设置。

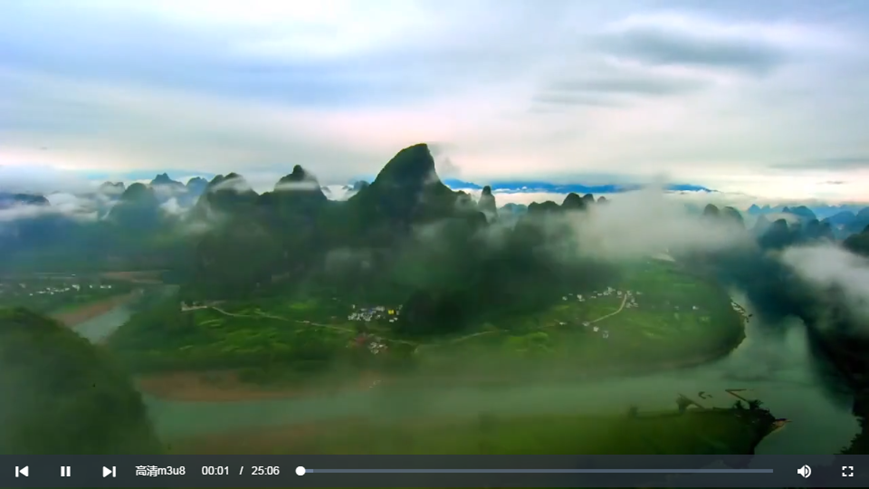

1. 节目预览

    所有上传的素材均可以预览，预览播放窗口带有时间码信息，同时，可进行播放、停止、暂停、快进、快退、音量调节等功能按键，并且有播放进度条，可快速拖动。

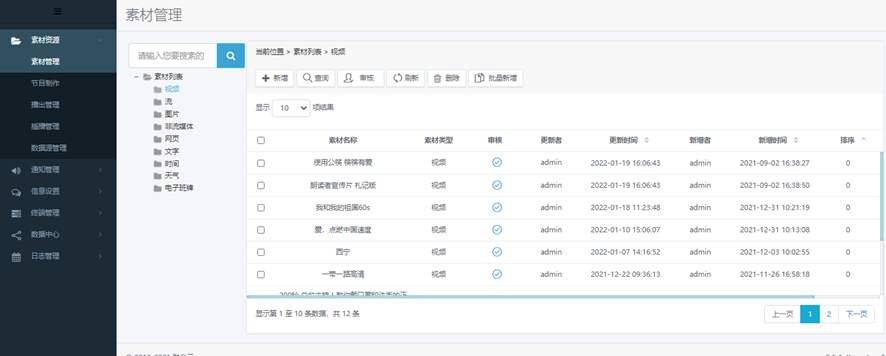

1. 节目管理

    节目管理页面可浏览到所有节目素材的信息，包括素材名称、播放时长、分辨率信息、上载时间、素材基本信息等，在节目管理页面，还可对素材进行信息编辑、素材删除操作。上传完成后的节目，在节目管理页面进行审批操作，只有审批通过后的节目，才可在编单操作中被选择调用。

2.3屏幕模板的制作和管理

    不同大屏终端的模板可能一样，也可能不一样，屏幕模板的制作和管理，可对不同终端进行不同分辨率设定，对不同区域进行划分，进行模板的增加、修改、删除等操作。

2.3.1屏幕模板的制作

    誉沃多媒体信息发布系统的屏幕模板制作功能，为系统的核心业务功能之一，系统提供丰富快捷的屏幕模板制作功能。

模板制作示例一：

    模板制作一播放效果展示：

以上图所示，此模板一共包含7个区域：

• 区域1：时钟。与中心较时系统网络较时，样式可自定义。
• 区域2：图片。根据编单内容播放。
• 区域3：图片。根据编单内容播放。
• 区域4：字幕。字幕内容、颜色、字体、字号可编单修改。
• 区域5：节目预告。此部分调用平台自身网页数据，定时自动刷新更新页面。
• 区域6：天气预报。此部分为图片+文字，可与外部系统对接获取天气信息。
• 区域7：视频。可播放本地文件，也可播放IPTV视频文件。

2.3.2屏幕模板的管理

    誉沃多媒体信息发布系统屏幕模板管理功能，支持模板的添加、修改、删除、添加注释、以及模板审批等功能，具备权限的登录用户，方可进行相应操作。如：普通用户不能删除模板；具有审批功能的用户，审批后的模板方能制作和使用。

2.4节目单的管理和控制

2.4.1名词解释

    节目单：这里所指的节目单为单日24小时之内的节目播出单，它是由多个时段内的不同模板衔接组成。如6:00:00-7:00:00模板1，7:00:00-8:00:00模板2，8:00:00-9:00:00模板3……

模板：模板指某一大屏终端在一个时段内，采用的区域播出样式，模板可自由定义分割，还可设置全屏模板，其它样式的模板等。

    区域：区域为一模板下的某一区块的显示内容。

    节目编排：节目编排对应的是某一区域内的某一时段节目排程，是排程单的核心，也是用户主要需编制的节目播放内容清单。

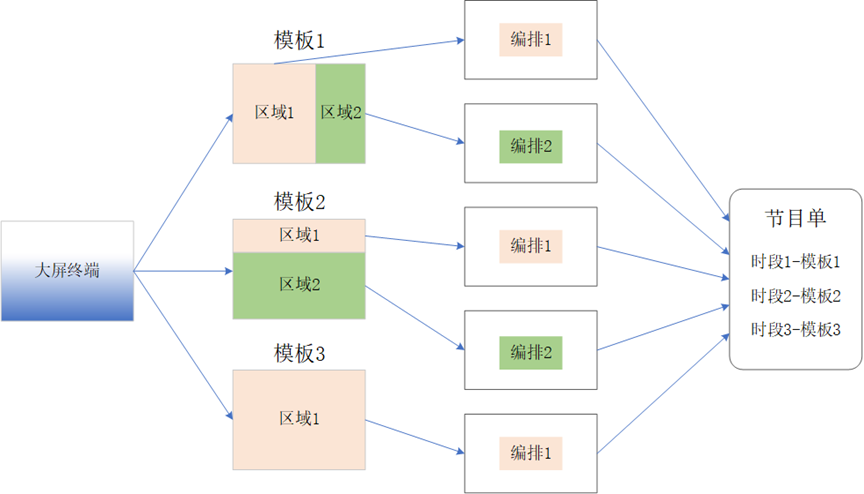

    大屏终端、模板、编排、节目单之间的关系如下图所示：

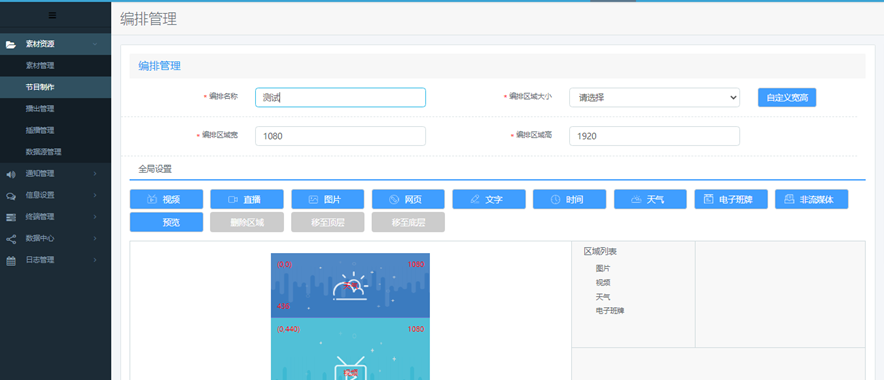

2.4.2节目编排

    誉沃多媒体信息发布系统节目编排的定义是某一组或者某一块大屏幕，在一天的正常业务播放时间段内，在一个模板的某一个区域需要播出的节目内容清单，以节目内容为主体。节目编排的表现形式如下表：

    节目编排软件充分考虑编单人员工作量大，反复操作数量多等特点，通过如去除繁琐步骤、快捷键操作、记忆打开文件路径等一系列设计，使系统在保证稳定性的前提下，大大降低操作复杂度，提升工作效率。

2.4.3节目单

    誉沃多媒体信息发布系统节目单只是某一块大屏幕或者某一组大屏幕在播出时段需要播出的节目清单，以模板为主体。

    如下图所示：

    誉沃多媒体信息发布系统大屏幕的播出节目构成具有固定性，在某一特点定周期内或者时间段播出的节目单相对固定，节目单提供生效日期功能，可通过定义节目单的开始时间、结束时间限定播放器存储的节目单时间范围，在一定时间段范围内的节目单均生效。系统还可设置某节目单对一组大屏终端同时生效的功能。

2.4.4节目单的管理和控制

    1.节目编排的管理和控制：

    节目编排页面选择已建模板对相关区域进行节目排程工作，节目排程充分考虑使用者的操作便利性，针对素材添加如插入、替换、多选、单选、复制、粘贴、循环等功能，最大限度的提升用户的工作效率。

    2.节目单的管理和控制：

    节目单能对已进行各区域节目编排后的模板进行连接操作，还能选取播放的某一个或一组大屏终端，能对节目单的生效日期进行限制。

    3.节目素材支持一般素材和广告素材分类，支持直接归并统一节目单播出。

    4.节目单的类型和来源内包括本地素材播出和直播信号源播出。

    5.节目单内不同模板的切换，最短时间间隔不超过3秒，素材切换最短时间间隔不超过3秒。

    6. 当不同日节目单在衔接时，可平滑过渡，如2015年6月11日24:00:00结束的节目，在2015年6月12日0:00:00开始的节目，之间的切换平滑无静帧无黑场。

2.4.5直播节目

    利用IP网络传输，由播控中心直接向大屏终端机顶盒播放器发送视音频数据流，进行节目直播的服务为直播节目。

    直播方式主要有：

    1.预埋节目编排：

    直播源可在节目编排中预先按照规定的时间进行编排，在定时触发后由本地存储节目素材切换到直播源进行直播。

    2.主动切换直播：

    由于用户直播业务的特殊性，直播功能可进行实时切换控制。在此种情况下的直播节目优先级最高，当触发后应在指定模板的某一区域内立即切换直播，无需顾及在播素材为何内容。

2.4.6角标、时钟和字幕

    誉沃多媒体信息发布系统有着完备的角标、时钟和字幕业务功能。

1. 角标

    系统的角标功能支持常用的png、jpg图片，操作者可直接调取编辑好的图片，在模板中设置合适的坐标位置，角标放置于模板最上层，不被其它业务遮挡覆盖。

1. 时钟

    系统提供时钟功能，用来在显示画面设定区域显示标准时间的播出子业务，可对时钟的各组成元素进行简单编辑，包括设置颜色、字体、字号、阴影、透明度等。编单人员根据业务需要，以坐标形式在模板合适区域设置位置。

1. 字幕

    系统的字幕业务功能可在画面的任意设定位置滚动显示，可设置字幕的颜色、字体、字号、阴影、背景色、底图、背景透明等，还可设置滚屏方向，滚屏速度等。字幕采取区域内节目编排方式处理，方便使用人员统一操作编排。字幕的导入采用txt方式，可根据文字段落规则或者独立txt文件方式限定每一段字幕的开始，并且支持在字幕前置logo图标。

1. 平台自动化上审播业务

    考虑到未来的规模化发展，播控软件手动编辑节目单及素材的方式将无法满足实际需求，誉沃多媒体信息发布系统支持自动化上载、审核、播出的功能。

    平台支持不同角色（屏体主，广告主，媒体主等）的素材自动化上载、编辑、审核、播出功能，以解决屏幕终端数量过多造成的无法人工编单等问题，另外，誉沃多媒体信息发布系统将在线为各不同角色媒体主提供自动化上播功能，新系统将成为直播节目、媒体综合发布平台、广告平台为一体的大型综合媒体运营站点。

2.4.7播出内容的类型

    誉沃多媒体信息发布系统支持各种类型的内容播出，比如：公司内部内容（主要是公司内部需要播放的素材内容），业主单位内容（大屏的安装单位需要播放的素材内容），商业广告内容（经付费后需要播放的素材内容）。播放时长可根据编排规则自由灵活设定；优先级顺序为业主单位内容、商业广告内容、公司播出内容，也可自由调整，在发生视频缺失或需要互斥垫播情况下，播放垫片视频内容，发生图片缺失或需要互斥垫播情况下，播放垫片图片内容。

2.4.8分组管理

    誉沃多媒体信息发布系统支持灵活自由的分组管理功能，具备分组管理权限的登录用户可进行分组设置，包括创建分组、分组级别设置、分组级别调整、分组名称修改等。

    系统一级分类包括：渠道分类，地区分类，特殊分类，其它分类。分组管理的二级、三级……，子分类超级用户可以进行自定义的添加，修改和删除操作。分组管理可利用树状结构进行页面直观展示，并可进行收缩和展开操作。

2.4.9播出内容管理

    誉沃多媒体信息发布系统播出内容管理部分，具有完备的素材查询功能，可根据节目名称、上传时间、节目来源、节目时长、素材类型等查询，同时支持组合查询模式，列表内可展示播出内容的基本信息，包括节目名称、分辨率、开始时间、结束时间、播出时段、一次播放时长、单小时播出次数、审核状态、投放范围等信息，投放范围信息可通过地图方式直观展示，同时可在终端列表呈现。

    播控系统的播出内容展示页面，可对素材进行管理，如删除、预览等。

    上传节目成功后，在列表内可显示播放内容的分辨率、视频分辨率、节目信息、上传时间等信息。

    对于上传节目的投放分配，大屏控系统支持灵活自由的设置和编排。如业主图片（由超级用户规定单次播放时长选取5秒，10秒，15秒，20秒，25秒，30秒…,规定共多少张图片，此处不允许同一内容素材不同文件名上传一次以上，系统根据Hash值进行校验判断并做出提醒告知。相关分辨率信息显示等，告知规则由业主用户直接通过自己登录名进行上传操作。业主图片无需设置播放开始日期和结束日期，只进行原存储图片的删除和替换操作即可，删除时计算机程序能自动将终端管理内的特殊分类更改为不含业主信息终端）；广告主图片（由广告主通过其权限登录系统后，可选择一个或多个图片进行上传，规定每张图片单次播放时长选取5秒，10秒，15秒，20秒，25秒，30秒…，规定播放开始日期结束日期；规定播放时段选取8-18点之间的任何一或多小时内播放；每小时播放次数1-720次）；公司内部图片（由公司内容发布者通过其权限登录系统后进行上传节目投放配置，可选择一个或多个图片进行上传，规定每张图片单次播放时长选取5秒，10秒，15秒，20秒，25秒，30秒，规定播放开始日期结束日期；每小时播放次数1-720次，如一天内播放时长不够，将公司图片做循环播放处理即可）；原则上三个角色内容的播放按照均匀三分之一分布，以避免其中一角色内容连续播放时间过长，造成另外两角色内容集中播放的情况发生，此处提供角色不一样的播放内容在不同模板上切换播放的情况；视频同图片方式处理；上下、左右屏联动播放的情况由手动编辑节目单处理完成。

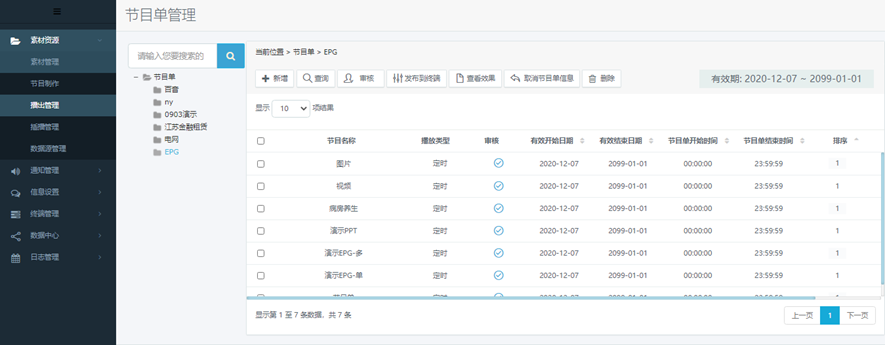

2.4.10节目单管理

    誉沃多媒体信息发布系统节目单管理界面能展示周一至周日的不同时间段，所采用的不同模板样式信息，能预览模板，查看模板名称等信息，能展示当前终端所采用的节目单种类，根据终端列表进行不同方式直观展示。

    系统针对播放内容已经做了上传节目的投放配置，因此节目单可为计算机随机自动生成，能够满足终端主板程序要求进行播放，计算机随机自动生成的节目单与不同节目单种类相对应，不会出现同类型（如同一渠道或同一终端列表下）节目单播放内容播放次序不一致的问题，最终计算机随机生成的不同类型节目单能够通过页面进行播放内容的展示，它的列属性包括开始时间，结束时间，节目时长，节目名称，节目类型，互斥信息，针对所有节目单内的节目内容，超级用户权限均可以进行手动添加修改操作。针对行属性，超级用户可对节目内容进行预览操作，其余授权用户也可具备预览功能。

• 3.系统优势

    多媒体信息发布系统负责联播网终端节目播出编排和播出终端控制，整个播控系统是一套开放的电视系统，同时，系统对终端播出以及户外大屏做了全方位多节点的安全监控，做到可管、可控、安全、可靠等特点。

3.1播出系统

    系统的播出系统部分，是项目建设的核心关键部分，我们充分考虑了系统的可靠性、稳定性和安全性设计，从最初设计和开发阶段着手，对播出系统做各个层次的全方位设计。

    Andriod系统是一个开放成熟的操作系统平台，生命周期长，硬件成本低，维护和使用便利，本播控系统播出终端基于Android系统设计开发，输出分辨率最高支持1080P大屏显示（如显示为4K，即3840*2160的LED大屏需酌情议价），根据屏体尺寸，播出终端APP可自由灵活设置画面旋转输出，通过多个终端播出主机实现异性屏的显示。

    播出系统满足前端节目编排、节目单、IPTV直播部分提到的所有功能实现，并能针对下述前端监控系统的各项指令，完成对应操作，针对节目单及素材，实现原同名文件的替换；针对不同名文件，实现增量添加功能；针对前端的删除指令，实现文件的删除。播出终端提供两路音视频信号，提供给大屏幕视音频输出的同时，还可提供给播出监控设备使用。

    播出终端采用Andriod系统，具有友好的用户界面，方便用户对终端的相关设置进行调整和配置，主要内容如下：

    1.播出终端的IP地址网络信息。

    2.对终端节目单、素材的控制：超出终端节目单有效期时长的节目单和素材可自动进行删除，超出具体时长可设置（如设定为3天，超过3天的节目单和素材进行自动删除）。

    3.终端存储的有效节目单内不再调用的模板信息进行自动删除。

    4.播出终端具备声音输出功能，音量大小可在播出终端调节，也可在播控中心通过平台页面远程调节音量。

3.2其它设计

    多媒体信息发布系统作为重要的项目工程，整个系统的功能应用和设计使用，除了满足上述功能外，还充分考虑了当前使用方式和未来拓展的结合、当前技术发展同未来技术方向协同的机制。系统设计中能支持画中画节目编单，模板分层处理以及HTML5页面显示，HTML5预览播放等功能。

还可根据需要在中心机房选择建设信号监控、播出监控、设备监控、网络监控等监测系统（根据项目另配），用于进行远程监控指挥，相关领导可进行指挥调度、业务监播监看等。
