Android Binder通信原理详解

Android通信系列目录

1. Android Binder通信原理详解
2. Android 内存映射mmap浅谈
3. Google Protobuf 实践使用开发

博客创建时间：2020.11.06
博客更新时间：2023.03.19

以Android studio build=7.0.0，SDKVersion 31来分析讲解。如图文和网上其他资料不一致，可能是别的资料版本较低而已。

前言

Binder机制是​ Android系统中跨进程通讯（IPC）的一种方式，Android中ContentProvider、Intent、aidl都是基于Binder。

IPC除了Binder，还有共享内存、Socket、消息队列等其他方式。相比其他的跨进程通信方式Binder有其自身特有的优点：

1. Binder使用mmap机制，只拷贝了一次数据，性能上仅次于共享内存
2. 采用Client/Server架构，实现面向对象的调用方式，调用如同调用Java对象，使用简单
3. 为每个App分配了UID/PID来鉴别身份标识，通信时检测UID/PID进行有效性检测，提高了安全性

阅读该篇博文前建议先阅读《Android 内存映射mmap浅谈》，这样更利于帮助理解Binder通信。

Binder机制

用户空间访问内核空间的唯一方式就是系统调用；通过这个统一入口接口，所有的资源访问都是在内核的控制下执行，以免导致对用户程序对系统资源的越权访问，从而保障了系统的安全和稳定。

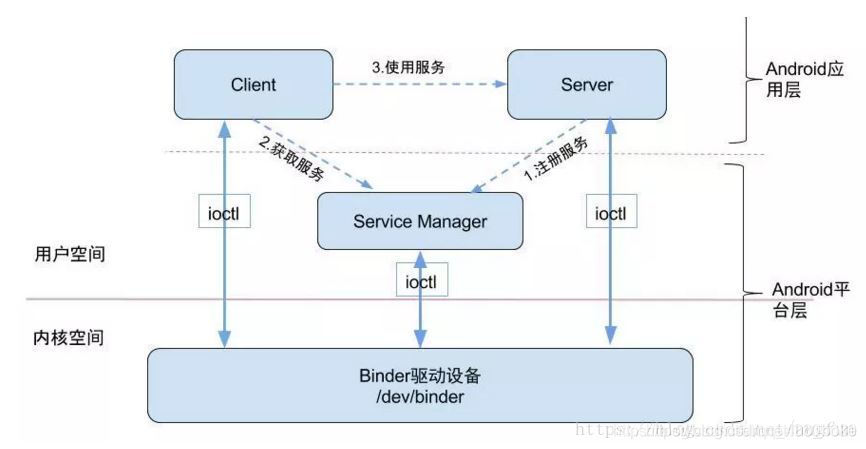

Binder通信采用C/S架构，包含Client、 Server、 ServiceManager 以及 Binder 驱动。在 framework 层进行了封装，通过 JNI 技术调用 Native（C/C++）层的 Binder 架构，在 Native 层以 ioctl 的方式与 Binder 驱动通讯。

Client进程
使用服务的进程。

Server进程
提供服务的进程。

ServiceManager进程
Android OS的整个服务的管理程序，在binder通信中ServiceManager的作用是将字符形式的Binder名字转化成Client中对该Binder的引用，使得Client能够通过Binder名字获得对Server中Binder实体的引用。

任何service在被使用之前，均要向SM(Service Manager)注册。当客户端需要访问某个service时，应该首先向SM查询是否存在该服务。如果SM存在这个service，那么会将该service的handle返回给client，handle是每个service的唯一标识符。

Binder
一个进程的Binder线程数默认最大是16，超过的请求会被阻塞等待空闲的Binder线程。所以，在进程间通信时处理并发问题时，如使用Content
