四元数——基本概念

四元数最早于1843年由Sir William Rowan Hamilton发明，作为复数(complex numbers)的扩展。直到1985年才由Shoemake把四元数引入到计算机图形学中。四元数在一些方面优于Euler angles(欧拉角)和matrices。任意一个三维空间中的定向(orientation，即调置朝向)都可以被表示为一个绕某个特定轴的旋转。给定旋转轴及旋转角度，很容易把其它形式的旋转表示转化为四元数或者从四元数转化为其它形式。四元数可以用于稳定的、经常性的(constant)的orientations(即旋转)插值，而这些在欧拉角中是很难实现的。

为什么需要四元数？

那么为什么我们需要四元数？一种说法是解决向量乘法，我们知道向量之间乘法有内积和外积，但这两个运算均不完美，即不满足群的条件（当然四元数诞生的时候也还没有内积外积的说法）。那向量之间是否存在这样一个非常完美的乘法，于是三维空间无法解决的问题就映射到四维空间。这便是四元数诞生的契机。。
那么问题又来了，既然四元数只是为了解决矩阵乘法，那为什么我们现在要用四元数进行旋转，甚至替代了欧拉角、轴角等形式？首先，四元数并不是生来为了解决三维旋转，而是它的性质非常有利于表达旋转信息（后面会详述），所以了解四元数的性质要先于了解四元数在旋转中的应用。
不理解的看这个链接：链接

四元数是怎么想出来的

为了较为系统的说明，一般会从复数（Complex Number）进行引导，逐步提出四元数的定义，这样会让读者更容易理解，在脑中也更好形成画面。那复数与四元数之间的关系、以及如何从复数这样一个概念扩展到四元数是我们需要理清的一个思路。
先说几个概念：
空间中的子空间：
一般而言，空间（维度>2）都存在更低维的子空间，比如二维空间中一维子空间，也就是直线；三维空间中的一维子空间和二维子空间，也就是直线和面。当超过三维的概念我们就很难去想象是什么样子，但四维空间一定会存在三维子空间或二维子空间。我们这里会加一个前缀超（hyper）来形容这些空间，比如高维空间中的平面我们称为超平面。
空间和子空间的映射：
我们将二维空间表示为(x,y)，当y=0时，其实可以看成是一维的，只不过它表示成(x,0)这种形式。推到四维，(w,x,y,z)，当w=0时，(0,x,y,z)就是一个三维子空间，这也是为什么我们可以用单位四元数对三维向量进行操作，其实我们是将三维向量映射到四维的三维子空间（w=0，这种形式也成纯四元数），然后对其进行旋转，最终得到的向量结果依然是这个三维子空间中的，因而可以映射回三维空间。
广义球：
这里的球是广义上的。我们在二维平面上，广义球其实指代circle，三维空间上就是我们认知上的球，称为two-sphere，而四维空间中广义球其实是一个超球（hyper-sphere），又称为three-sphere。单位向量其实就是广义球上面的点，而单位四元数也就是three-sphere上面的点。
约束与特征向量：
空间中的一点由x, y, z等参数来表示，一般来说参数的数量与维数相等，二维空间的点用{x, y}参数，四维空间的点用{x, y, z, w}参数。但是对于空间的点加以约束，则该会减少参数的数量，比如三维空间的点在某一单位球面上，原本三个参数{x, y, z}才能表达的点现在只需要两个参数{u, v}就可以表达。如果{u, v}是单位向量，也可以称{u, v}是{x, y, z}的特征向量。

那什么是复数？
百度，懒得搜的话，链接在下面。
链接: https://baike.baidu.com/item/%E5%A4%8D%E6%95%B0/254365?fr=aladdin

如何去理解四元数

总结一下已经得出的四元数特性：
1.四元数（以后不特指四元数=单位四元数）是四维空间中一个超球上面的点，满足w²+x²+y²+z²=1；而纯四元数是四维空间在w=0时的一个子空间的点，形式为{0, q}，特别注意的是纯四元数与四元数是不同的概念。
2.四元数是复数虚部扩展的结果，复数的虚部为1个，而四元数虚部有3个，且两两互相正交，其中实部是cosθ/2，而虚部为一个単位轴乘以sinθ/2
3.四元数自由度并没有四个维度，由于存在w²+x²+y²+z²=1这个约束，它的自由度其实只有3，且每个四元数可以对应一个特征向量，即n。但请记住四元数并不是与特征向量一一对应的

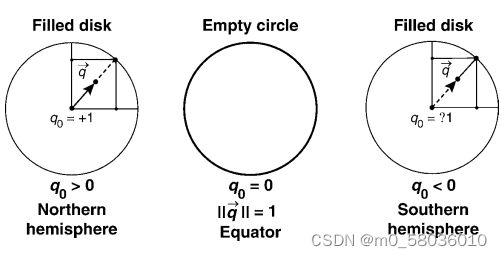

由于四元数存在于四维空间，所以如何利用低维信息去理解高维信息就显得尤为重要。我们这里先用三维举个例子，三维的球用代数表示为x²+y²+z²=1，虽然球上面的点是由x，y，z三个参数来确定，但实际上我们只需要两个。假设取x和z表示，其中y可以通过x和z进行求解。那么，我们将y轴信息给隐去，只看投影平面，如下图所示。这张图的意思是，整个球在XOZ平面上投影是一个圆，当球面一点投影在圆上时，y=0；投影的位置位于圆内时，则分别两种情况，y>0处于北半球，y<0处于南半球。所以我们仅通过投影后的圆即可还原出整个球体。
在这里插入图片描述

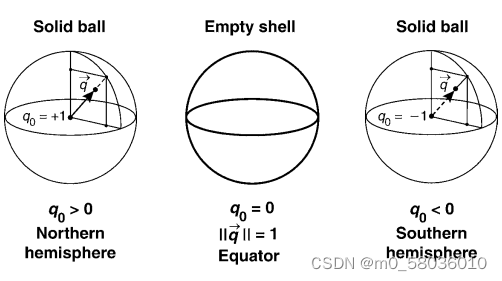

让我们推广到四维，w²+x²+y²+z²=1中取x、y和z来表示超球。如下图所示，四维空间投影到三维超平面（w=0）可能是一个two-sphere。当投影点在整个two-sphere的边缘时，w一定为0，值得一提的是在这个空间内的四元数是一个纯四元数。当投影点落在two-sphere的内部时，也分为两种情况，w>0和w<0。但是我们可以发现这两种情况下对应的特征向量是一样的，所以我们将旋转矩阵向四元数转换时，是有两个对应值的，四元数的范围是2倍覆盖于3D旋转。
在这里插入图片描述
写的相对来说比较玄乎，但我觉得可以对理解四维空间和四元数相当有帮助。本文表述能力有限，如果实在看不懂的，可以翻阅链接: link
