海康工业相机MVS学习记录

声明：个人学习记录，有所不足请见谅

已知:工业相机MVS客户端是为调试工业相机开发的软件应用程序。

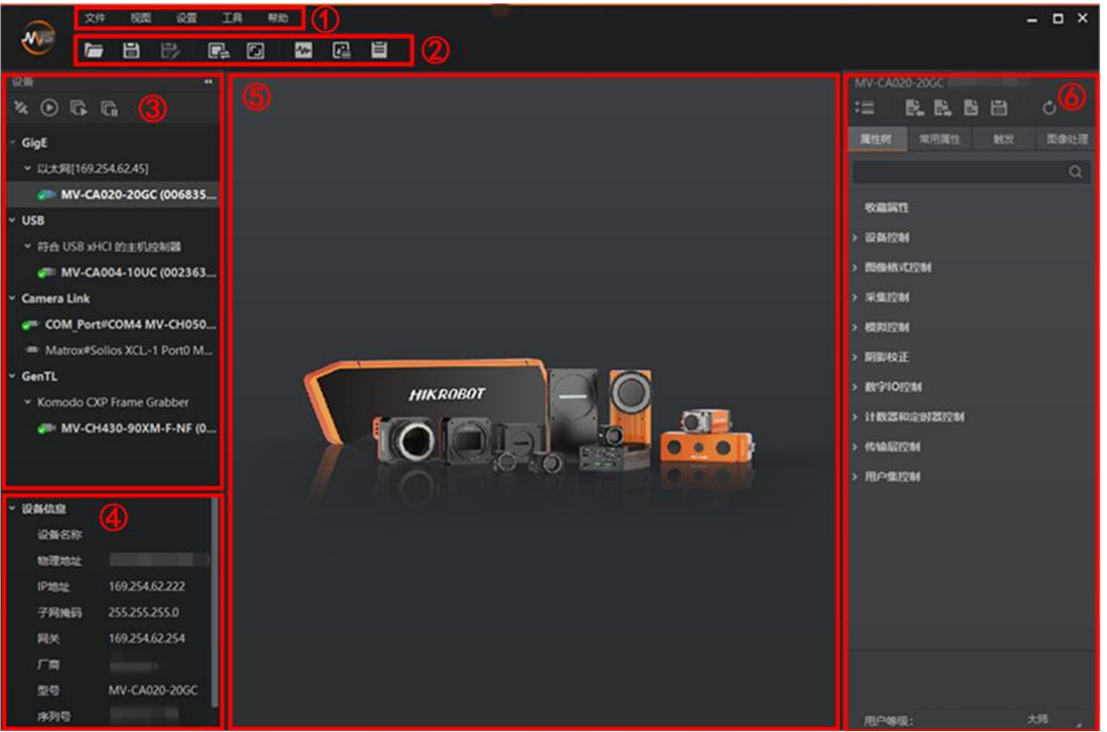

一．界面介绍

• 菜单栏：包含文件、视图、设置、工具和帮助五大功能
• 控制工具条：可设置客户端的文件功能、图像预览窗口的画面布局，对相机的状态、水印信息和日志信息进行查看。
• 设备列表：可分类显示各接口下的相机，分为 GigE、USB、Camera Link 和 GenTL。
• 接口/设备信息：查看选中设备或接口的具体信息
• 图像预览窗口：可对相机实时图像或本地图像进行预览，还可设置十字辅助线、网格，查看直方图等
• 属性设置：可显示设备列表区域选中相机的属性，可对相机参数进行设置，还可进行文件存取、属性导入 / 导出等功能。

二．配置

网口相机通过MVS客户端使用前需确保PC和相机的IP地址处于同一个局域网，且PC的网口已开启巨帧。

如何操作：

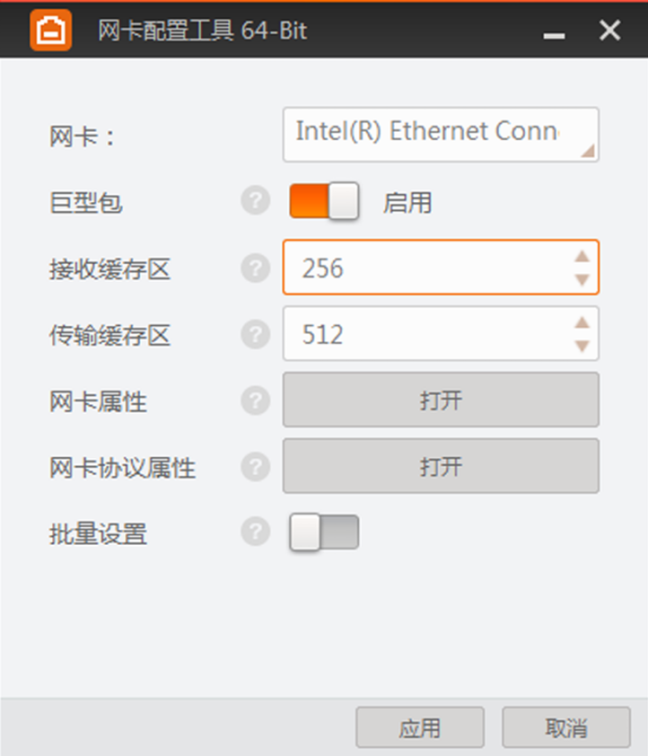

1.通过系统开始菜单搜索MVS客户端的网卡配置工具NIC_Configurator并打开，工具界面如下图所示：

2. 确认巨型包已启用。

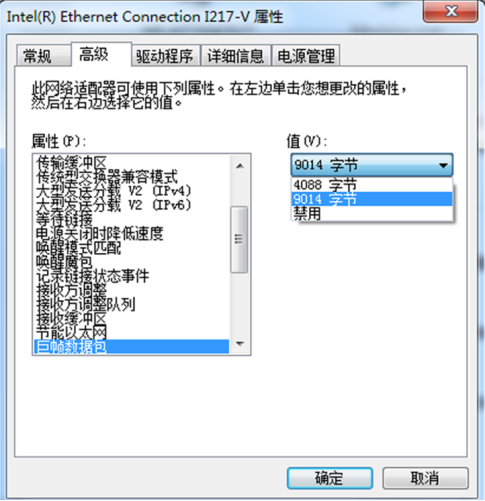

注意：若通过网卡配置工具设置巨型包失败，可以打开网卡属性，选择高级菜单，确认是否有关于巨帧的参数，如下图所示。若有，则设置为9014字节或 9 KB；若不能成功设置，此时可以通过更新网卡驱动或者更换网卡，查看是否含有巨帧这个参数。

3. 设置PC网口的IP地址。

1) 在工具的网卡处选择对应的网卡，点击网卡协议属性处的打开，进入PC的IP配置窗口。

2) 在IP配置窗口设置PC的IP地址并点击确定。

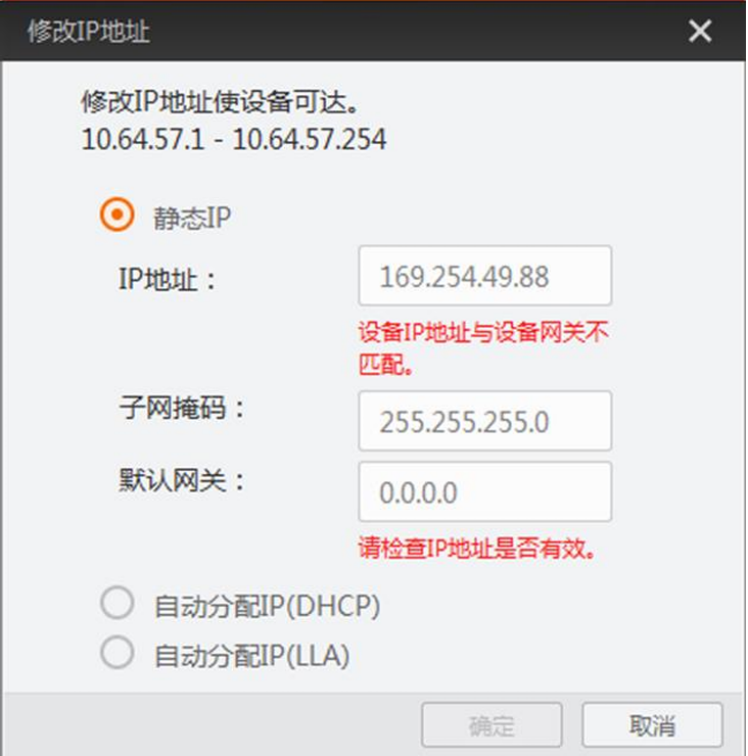

4. 通过客户端的设备列表搜索GigE接口相机，选中需要设置的网口相机，可单击右键选择修改IP弹出修改IP地址窗口。

三．快捷键介绍

连接/断开相机 F1

开始/停止采集 F2

开始/停止预览 F3

单次抓图 Ctrl + P

录像/连续抓图 Ctrl + R

全屏 F4

放大 Ctrl + +

缩小 Ctrl + -

自适应 Ctrl + 1

原比例 Ctrl + 2

四．帮助

帮助菜单下有语言、用户手册、Development和关于四个操作选项。

语言—分简体中文和English两种，可对客户端的语言进行切换。

用户手册—可查看客户端的操作手册，从中获取相关功能和设置方法。

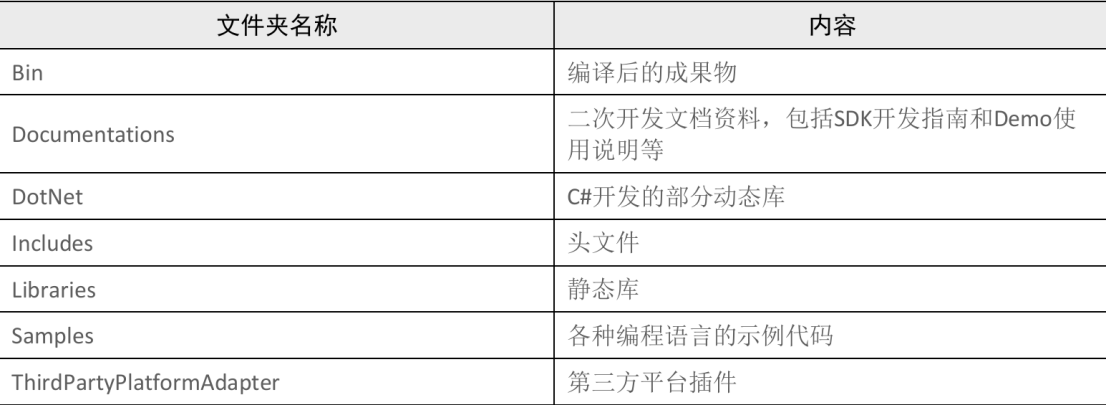

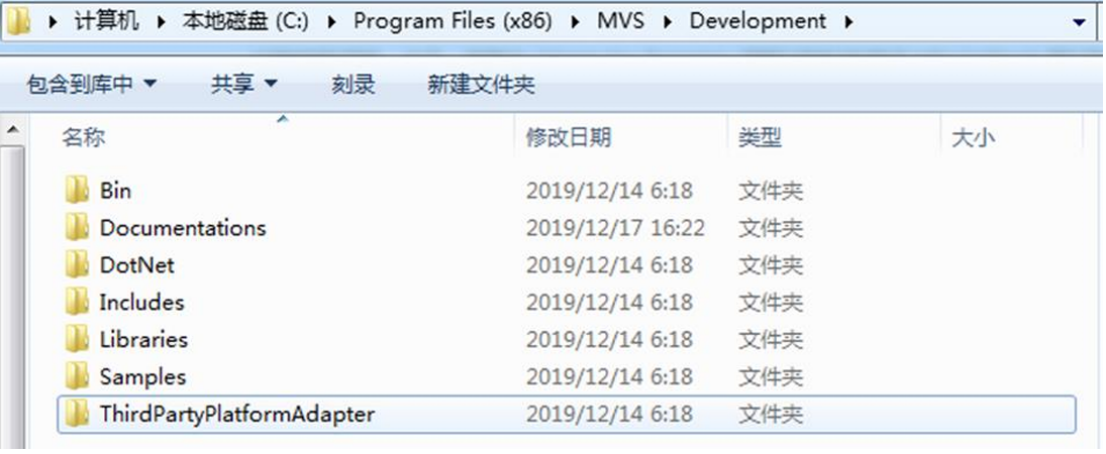

Development—可快速进入SDK二次开发资料所在文件夹，如下图所示。各文件夹具体内容请见下表。（一般默认路径）

五．添加网口相机

1.自动枚举网口相机

客户端可自动枚举局域网内可搜索到的网口相机。客户端可通过通用设置的设备列表自动刷新每个固定时间对PC网口下的相机进行刷新。同时也可通过设备列表GigE接口右侧的 进行手动刷新。

2.CMD命令方式添加相机

客户端支持通过CMD命令的方式打开客户端并连接相机。

操作步骤：

1）通过系统菜单打开CMD命令框。

2）在命令框中输入cd+MVS.exe所在路径。

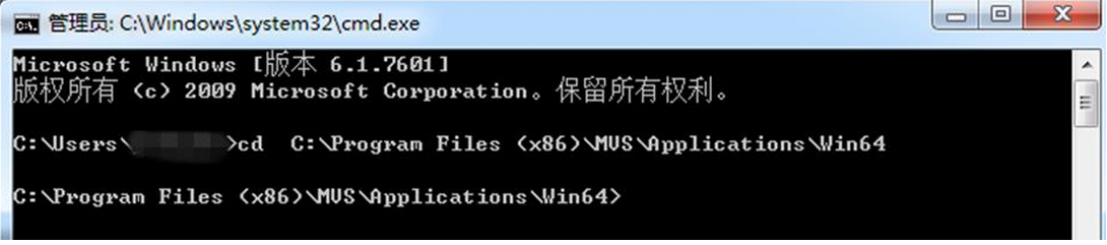

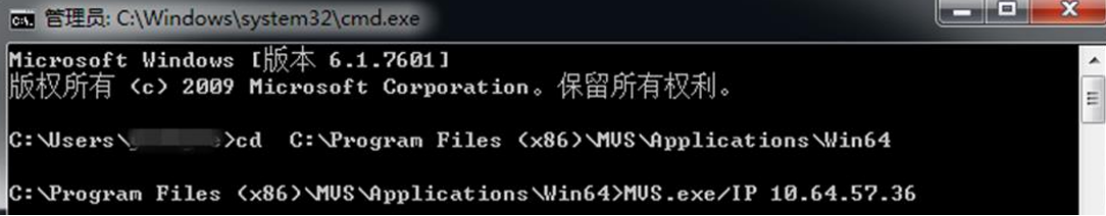

若MVS.exe所在路径为“C:\Program Files (x86)\MVS\Applications\Win64”，则输入内容为cd C:\Program Files (x86)\MVS\Applications\Win64，如下图所示。

通过CMD连接相机有四种方式：

1.通过相机IP地址连接：输入MVS.exe/IP xx.xx.xx.xx，如下图所示。

2.通过相机MAC地址连接：输入MVS.exe/Mac xx.xx.xx.xx.xx.xx。

3.通过相机序列号连接：输入MVS.exe/SN xxxxxxxx。

4.通过客户端的mcfg文件打开：输入MVS.exe/mcfg+mcfg文件所在路径+mcfg文件名称.mcfg

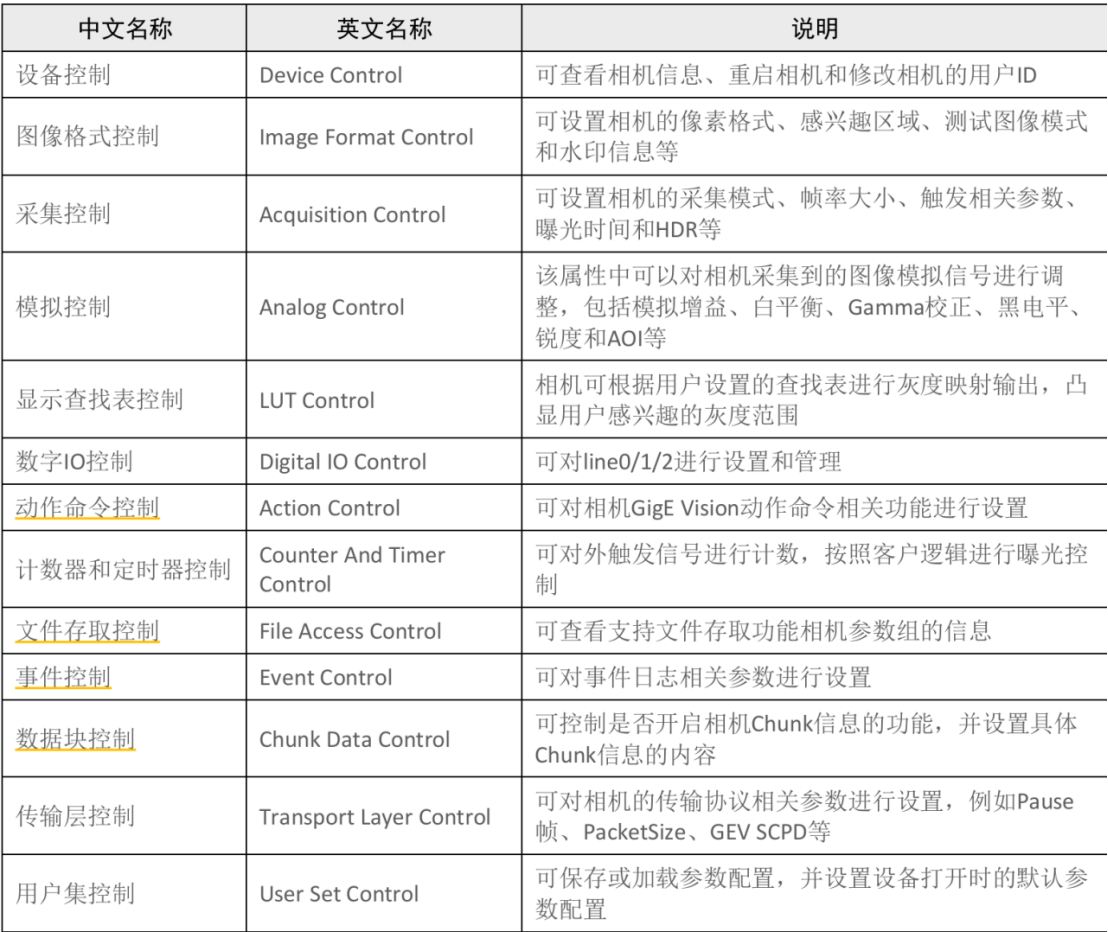

六．相机属性表

七．其他

略（实操探索）
