分析与设计建模——类图

1.什么是类图

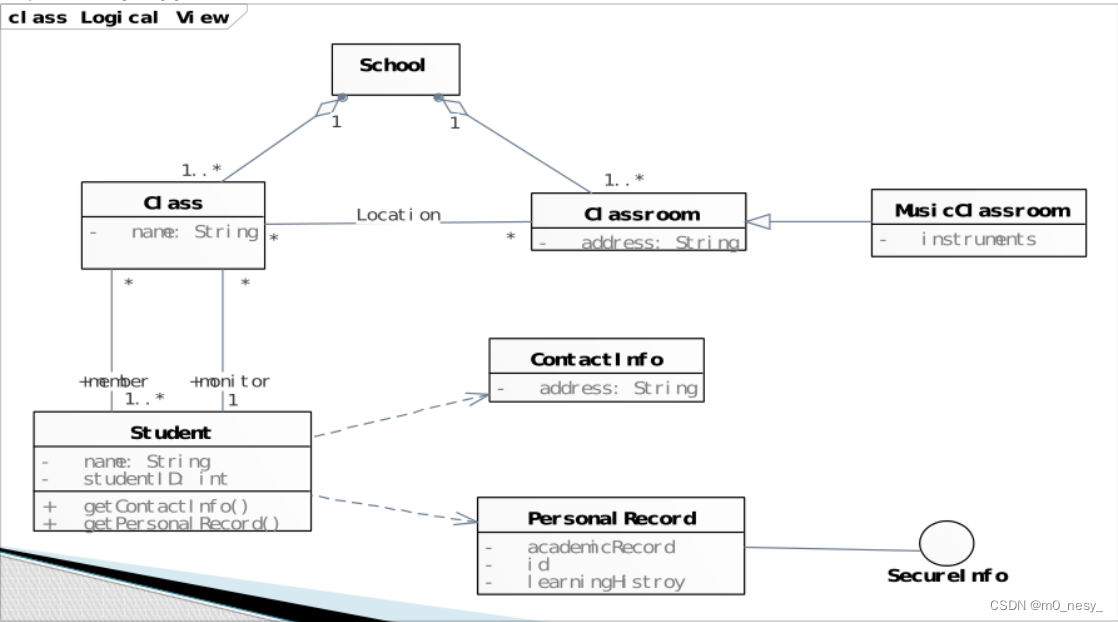

        类图是显示一组类、接口、协作以及它们之间的关系的图

        类图主要包含七种元素：类、接口、协作、依赖关系、泛化关系、实现关系和关联关系

2.类

        类是一组拥有相同的属性、操作、方法、关系和行为的对象描述符。

        类定义了一组有着状态与行为的对象。类的状态由属性和关联来描述，个体行为由操作来描述

        在UML中，类表达成一个有三个分隔区的矩形。其中顶端显示类名，中间显示类的属性，尾端显示类的操作

        1.类名

                每个类都必须有一个别于其他类的名称。类名有两种表示方法：简单名 列如：Person 路径名 列如：java::awt::Rectangle。类名一般采用大写字母开头。

        2.属性

                属性是已被命名的类的特性，它描述了该特性的实例可以取值的范围。
