边沿检测（含代码和时序图）

最新推荐文章于 2026-06-27 12:29:31 发布

原创最新推荐文章于 2026-06-27 12:29:31 发布 · 522 阅读

3 ·

本内容遵循CC 4.0 BY-SA版权协议

GEO检测

标签

#fpga开发

话题

#AtomGit「码动四季·开源同行」夏季征稿活动

收录于

开发板推荐：天空星STM32F407VET6开发板

超高性价比 STM32主控 | 超高主频 | 一板兼容百芯 | 比赛神器 | 沉金彩色丝印

点击查看

module rise_fail
(
   input wire clk ,
   input wire rst_n ,
   input wire A ,
   output reg A_rise,
   output reg A_fail

);
   reg A_r1;
   reg A_r2;
   reg A_r3;


   //三级打拍处理，消除亚稳态
   always@(posedge clk,negedge rst_n )
   begin
   if(~rst_n)
   A_r1 <= 0;
   else
   A_r1 <= A;
   end

   always@(posedge clk,negedge rst_n )
   begin
   if(~rst_n)
   A_r2 <= 0;
   else
   A_r2 <= A_r1;
   end

   always@(posedge clk,negedge rst_n )
   begin
   if(~rst_n)
   A_r3 <= 0;
   else
   A_r3 <= A_r2;
   end

   //上升沿检测
   always@(posedge clk,negedge rst_n )
   begin
   if(~rst_n)
   A_rise <= 0; //上升沿标志
   else if(A_r2==1 && A_r3==0) //(A_r2 && ~A_r3) //上升沿条件
   A_rise <= 1; //A_rise <= A_r2 & ~A_r3;
   else
   A_rise <= 0;
   end

   //下降沿检测
   always@(posedge clk,negedge rst_n )
   begin
   if(~rst_n) //
   A_fail <= 0;
   else if(A_r2==0 && A_r3==1) //下降沿条件
   A_fail = 1;
   else
   A_fail <= 0;
   end

endmodule

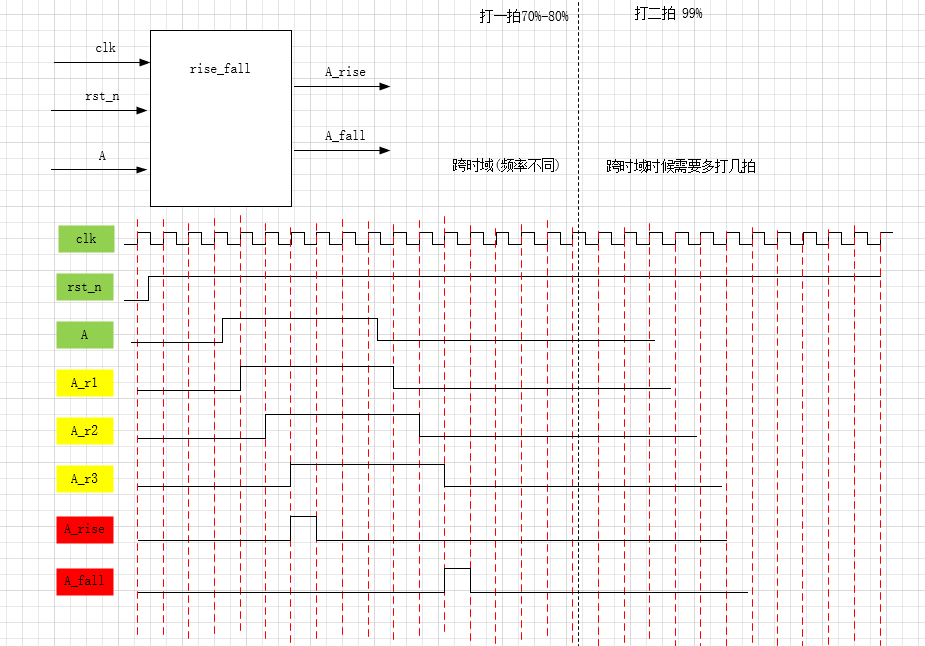

以下是时序图
