元神游戏的Shader框架目录结构 推测

与通用的大厂Shader框架相比，《原神》的目录结构更像一个为风格化渲染（NPR）和超大规模开放世界量身定制的“武器库”。它的设计核心，是在Unity引擎上构建一套深度定制、高度工程化的渲染体系，用以实现独特的卡通视觉效果，并支撑起在全平台（从手机到PS5）的流畅运行。

🏛️ 核心理念：深度定制的NPR渲染架构

要理解它的文件结构，必须先理解它的技术灵魂。这主要体现在两个方面：

• 双管线并行，目标一致：米哈游的技术团队在Unity引擎上为手机和主机平台开发了两套不同的渲染管线。它们的核心目标一致——实现基于PBR（物理基础渲染）的风格化渲染。这意味着，既要利用PBR保证大世界在不同天气和光照下的光影统一，又要通过NPR技术实现独特的卡通着色效果。

• 专为风格化打造的NPR系统：《原神》的画面之所以独特，核心就在于其复杂的NPR技术栈。这不仅仅是普通的卡通渲染，而是一整套精密控制光影和线条的体系：

  • 角色脸部：通过预制的光影贴图来精确控制明暗变化，而不是简单地依赖实时光照计算。这样做能完美呈现角色的二次元质感，避免出现生硬的光影过渡。

  • 角色描边：采用了基于几何生成与图像处理的混合方案，确保在各种距离和角度下，角色轮廓线都能清晰、美观。

  • 场景光影：针对开放世界的超远视距，研发团队开发了8级级联阴影（CSM）、多种环境光遮蔽（AO）技术（如HBAO、AO Volume、Capsule AO） 以及集群光照（Clustered Deferred Lighting） 来提升画面的深度和真实感。

📁 推测的目录文件结构

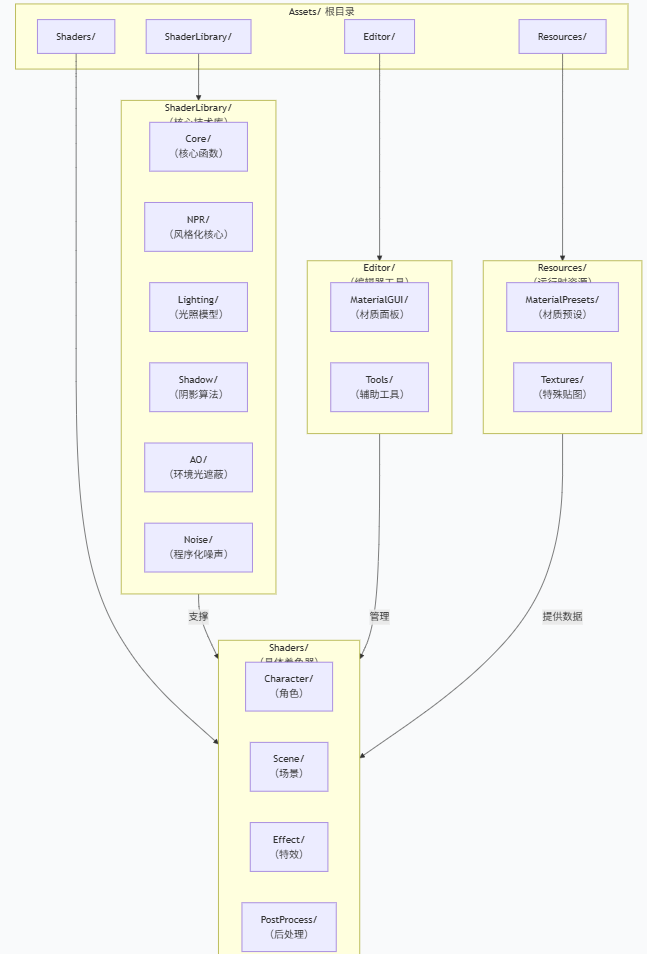

基于上述技术特点，并结合游戏开发的一般规律，我们可以大胆推测《原神》的Shader框架目录结构大致如下。这就像一个由多个精密“车间”组成的“工厂”，每个部分各司其职。

接下来，我们走进这个“工厂”的各个“车间”，看看它们的具体职能：

🏭 核心技术库 (ShaderLibrary/)

这是整个渲染体系的“研发中心”，存放着所有底层的HLSL代码，是技术最核心的部分。

• NPR/ 目录：《原神》渲染架构的灵魂所在。里面封装了风格化渲染的核心算法，比如离散化色调映射（Cel Shading）、基于色调的着色（Tone Based Shading）、角色描边算法等。正是这个目录里的代码，决定了画面最终呈现出的独特二次元质感。

• Lighting/ 和 Shadow/ 目录：存放了光照计算和阴影生成的定制化算法。例如，里面很可能会找到8级级联阴影（CSM）的实现代码，以及用来优化阴影性能的“Mask贴图”生成算法。

• AO/ 目录：汇集了游戏中的多种环境光遮蔽技术，如HBAO（屏幕空间环境光遮蔽）、AO Volume（基于体积的静态物体AO）和Capsule AO（基于胶囊体的动态物体AO）的实现。

🎨 具体着色器 (Shaders/)

这里是“生产线”，每个.shader文件都是组装好的最终产品。

• Character/ 角色目录：存放角色相关的Shader。“脸部Shader”是其技术巅峰，它通过复杂的逻辑，将预制的光影贴图与实时光照相结合，以实现精确而富有表现力的面部光影。

• Scene/ 场景目录：包含地形、植被、建筑等场景元素的Shader。例如，草的Shader会利用GPU实例化来渲染大规模的草地，并结合“世界坐标噪声”来模拟云的阴影。

🛠️ 编辑器工具 (Editor/) 与 资源库 (Resources/)

• Editor/：这里是为TA（技术美术）和美术同学准备的“控制台”。通过自定义的材质面板，可以将复杂的Shader参数（如脸部阴影的控制选项）封装成直观的滑块和开关，极大提升工作效率。

• Resources/：存放Shader运行时所依赖的关键资源。例如，角色脸部的光影遮罩贴图、用于模拟云层阴影的噪声图，以及各种材质预设（Material Presets）都会放在这里，方便快速复用和调配。

💎 总结

如果说我们之前讨论的通用大厂Shader框架，是一个高度规范化、标准化的“现代建筑队”，那么《原神》的框架则更像一个专为打造“艺术品”而存在的顶级“特效工作室”。

它立足于Unity引擎，但为了实现极致的风格化视觉和超大规模开放世界的流畅运行，对渲染管线、光照、阴影等底层技术进行了彻底的、手术刀级别的深度改造。它的目录结构，最终服务于一个明确的目标：在保证性能的前提下，通过技术手段将独特的二次元美术风格发挥到极致，并在此过程中形成一套高效、可维护的大型项目工程规范。
