Unity Shader 光照衰减：点光源与聚光灯的衰减计算技巧

深入 URP 渲染管线内核，解析不同光源类型的距离衰减与角度衰减算法，掌握自定义 Shader 中精确控制光照强度的方法。

01 · 基础概念

什么是光照衰减？

在物理世界中，光从光源发出后，随着传播距离的增加，其照亮表面的能力会逐渐减弱，这就是光照衰减（Light Attenuation）。正确模拟衰减效果是实现真实感渲染的关键步骤之一。

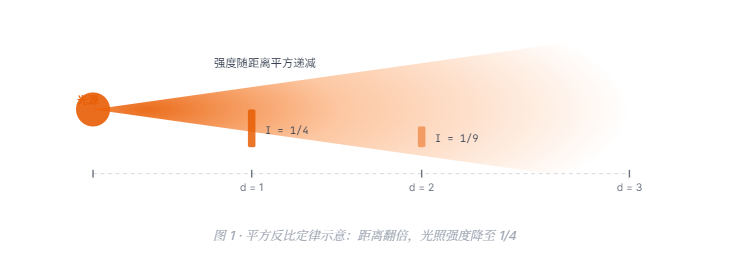

在传统渲染中，最常见的做法是使用平方反比定律：光照强度与距离的平方成反比。然而，在实时渲染中，纯粹的物理公式往往需要被修改，以便在保持视觉真实性的同时控制计算成本和行为边界。

💡 注意

URP 并不直接使用上述三项衰减公式，而是采用了一套精心设计的近似算法，在保证视觉质量的同时大幅降低 GPU 指令数。了解其底层逻辑是自定义高性能 Shader 的前提。

02 · 架构解析

URP 的光照衰减架构

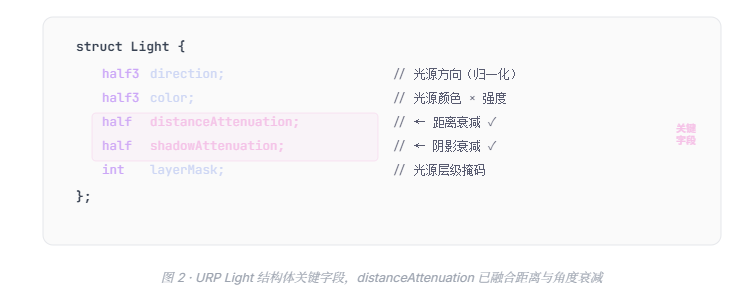

URP 将光照数据以 Light 结构体的形式提供给 Shader。核心帮助函数位于 Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl 中。

整个衰减流程可以拆分为两个正交维度：

URP 将附加光源（Additional Lights）的参数打包到一个常量缓冲区数组中，Shader 通过 GetAdditionalLight(lightIndex, worldPos) 一次性获取已经计算好衰减系数的 Light 结构体。但如果想精细控制，就需要理解它内部的计算方式。

03 · 点光源

点光源距离衰减

URP 中点光源的距离衰减不使用原始平方反比，而是使用一个经过精心设计的平滑截断函数，确保在光源范围边界处平滑降为零，避免硬截边。

核心算法

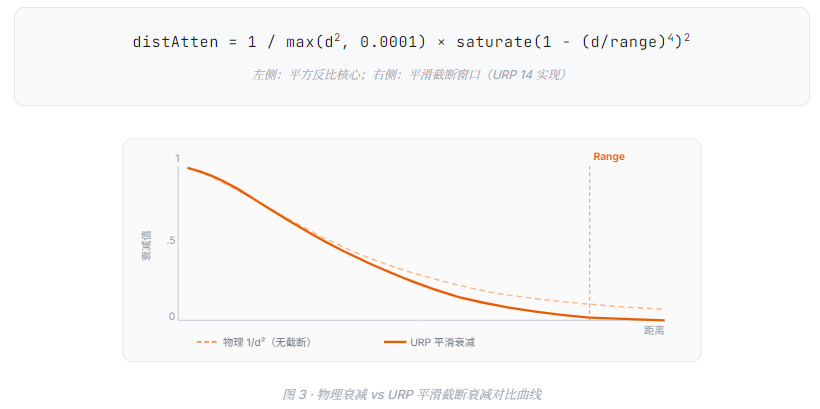

其本质是将物理正确的平方反比与一个基于 Range 的平滑窗口函数相乘：

查看 URP 源码实现

以下是 URP ShaderLibrary 中 DistanceAttenuation 的核心实现，逐行解读：

// 点光源/聚光灯 距离衰减（URP 14 核心实现）
real DistanceAttenuation(real distanceSqr, half2 distanceAttenuation) {
    // distanceAttenuation.x = 1 / range²  （由 CPU 预计算传入）
    // distanceAttenuation.y = 1.0 - (1/range²)^2  （平滑系数）
    // 步骤1：计算归一化平方距离
    real lightAtten = 1.0 / max(distanceSqr, 0.0001);
    // 步骤2：计算平滑窗口因子（防止超出 range 时出现硬截边）
    real factor = distanceSqr * distanceAttenuation.x;
    real smoothFactor = saturate(1.0 - factor * factor);
    // 步骤3：二次平方使曲线更平滑（Frostbite 技巧）
    smoothFactor = smoothFactor * smoothFactor;
    // 步骤4：最终结果 = 物理衰减 × 平滑截断
    return lightAtten * smoothFactor;
}

⚡ 关键洞察

distanceAttenuation.x 的值 1/range² 由 CPU 端的 LightData.cs 预先计算并上传 GPU，避免在 Shader 中进行除法。这是 URP 的典型性能优化策略。

04 · 聚光灯

聚光灯角度衰减

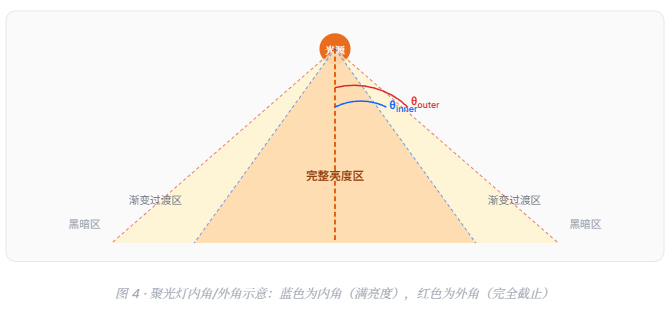

聚光灯在点光源距离衰减的基础上，额外施加一个角度衰减（Angle/Spot Attenuation）。它控制从聚光灯轴线方向向外扩展时光照强度的过渡，分为内角（完整亮度）和外角（完全黑暗）两个区域。

角度衰减的数学推导

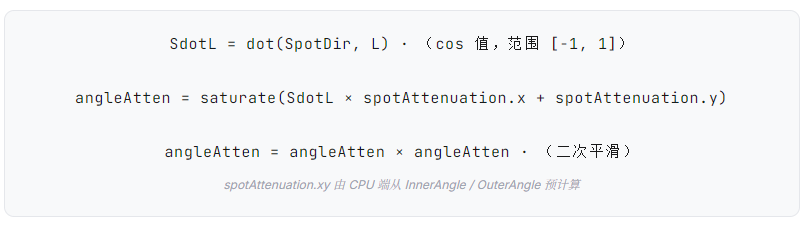

URP 使用向量点积计算当前像素方向与聚光灯轴线方向的夹角余弦值，再利用线性映射将余弦值转换到 [0,1] 范围，最后应用 smoothstep 过渡：

CPU 端预计算参数（C# 侧）

// CPU 端将 Spot 参数打包为 Shader 可直接使用的形式
static void GetLightAttenuationAndSpotDirection(
    out float lightAttenuation,
    out Vector4 lightSpotDir)
{
    // 外角余弦 cosOuter = cos(outerAngle * 0.5)
    float cosOuterAngle = Mathf.Cos(Mathf.Deg2Rad * outerAngle * 0.5f);
    float cosInnerAngle = Mathf.Cos(Mathf.Deg2Rad * innerAngle * 0.5f);
    // 线性映射系数：将 [cosOuter, cosInner] 映射到 [0, 1]
    float delta = cosInnerAngle - cosOuterAngle;
    float sScale = 1.0f / Mathf.Max(delta, 0.001f);
    float sOffset = -cosOuterAngle * sScale;
    // 打包到 lightSpotDir.w (x = scale, y = offset)
    lightSpotDir = new Vector4(dir.x, dir.y, dir.z, sScale);
    lightAttenuation = sOffset; // 在其他 Vector4 中存 offset
}

Shader 端角度衰减实现

// 聚光灯角度衰减函数
real AngleAttenuation(half3 spotDirection,
                      half3 lightDirection,
                      half2 spotAttenuation)
{
    // 计算像素方向与聚光轴的点积（即夹角余弦）
    real SdotL = dot(spotDirection, lightDirection);
    // 线性映射：spotAtten.x = scale, spotAtten.y = offset
    real atten = saturate(SdotL * spotAttenuation.x + spotAttenuation.y);
    // 二次平方：使外边缘过渡更柔和
    return atten * atten;
}

🎯 关键技巧

角度衰减使用的是余弦空间的线性插值而非角度空间的线性插值。由于余弦是非线性的，实际视觉效果上外圈会比内圈有更平滑的过渡——这正是真实聚光灯的物理特性。

05 · 自定义实现

在自定义 Shader 中完整实现

了解了内部机制后，下面给出一个完整的、可在 URP 自定义 Lit Shader 中使用的点光源 + 聚光灯衰减实现，包含手动计算衰减的完整流程：

// ━━━ 头文件引入 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"
// ━━━ 自定义衰减计算函数 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
half3 CustomAdditionalLighting(float3 worldPos,
                               float3 worldNormal,
                               half3  albedo)
{
    half3 result = 0;
    int count = GetAdditionalLightsCount();
    for (int i = 0; i < count; i++) {
        // ① 获取附加光源数据（已包含衰减预计算）
        Light light = GetAdditionalLight(i, worldPos);
        // ② 提取距离衰减（已融合角度衰减）
        half distAtten   = light.distanceAttenuation;
        half shadowAtten = light.shadowAttenuation;
        half totalAtten  = distAtten * shadowAtten;
        // ③ Lambert 漫反射 NdotL
        half NdotL = saturate(dot(worldNormal, light.direction));
        // ④ 合并贡献：颜色 × NdotL × 总衰减 × 反照率
        result += light.color * NdotL * totalAtten * albedo;
    }
    return result;
}

手动计算距离衰减（不依赖内置函数）

当你需要完全自定义衰减曲线（如游戏特效中使用非物理的线性衰减），可以绕过 URP 内置计算：

// ─── 自定义点光源衰减（线性 + 平滑截断）───
half CustomPointAttenuation(float3 worldPos,
                             float3 lightPos,
                             half   lightRange)
{
    float3 diff = lightPos - worldPos;
    float  dist = length(diff);
    // 使用物理平方反比
    half physicalAtten = 1.0 / (1.0 + dist * dist);
    // 平滑截断窗口（Frostbite 风格）
    half normalizedDist = dist / lightRange;
    half window = saturate(1.0 - normalizedDist * normalizedDist);
    window = window * window;  // 二次平方使截断更顺滑
    return physicalAtten * window;
}
// ─── 自定义聚光灯衰减（距离 × 角度）──────────────
half CustomSpotAttenuation(float3 worldPos,
                            float3 lightPos,
                            float3 spotDir,
                            half   lightRange,
                            half   cosInner,
                            half   cosOuter)
{
    // ① 距离衰减（复用点光源函数）
    half distAtten = CustomPointAttenuation(worldPos, lightPos, lightRange);
    // ② 计算像素到光源方向（归一化）
    float3 L = normalize(lightPos - worldPos);
    // ③ 角度余弦：L 与 spotDir 点积
    half cosAngle = dot(spotDir, L);
    // ④ 线性映射 [cosOuter, cosInner] → [0, 1]
    half angleAtten = saturate((cosAngle - cosOuter) /
                             max(cosInner - cosOuter, 0.001));
    angleAtten = angleAtten * angleAtten;
    // ⑤ 最终衰减 = 距离衰减 × 角度衰减
    return distAtten * angleAtten;
}

06 · 性能优化

性能优化技巧

⚠️ 移动端注意

在移动端 GPU 上，length() 函数（含 sqrt）开销较高。应尽可能使用 lengthSq = dot(diff, diff)（平方距离）延迟开根号，直到必须使用时再计算。

• 使用平方距离 — 衰减计算全程使用 distanceSqr 而非 distance，最终才开根号，节省 GPU 开销

• CPU 端预计算 — 将 1/range²、cosInner/cosOuter 的线性映射系数在 C# 端算好，以常量形式传入，避免 Shader 中重复计算

• half 精度 — 衰减值最终是 [0,1] 范围，使用 half 而非 float，在移动端 GPU 可获得 2x 吞吐量提升

• Forward+ / Deferred 路径 — 在 URP 14+ 中启用 Forward+，通过 Light Tile Binning 减少无效光源循环迭代次数

• 合理设置 Range — 点光源 Range 设置过大会导致更多 Tile 被该光源影响，尽量精确设置可视范围

• Shader Variant 管理 — 启用 _ADDITIONAL_LIGHTS keyword 才会编译附加光源循环，关闭可显著减少 Shader 变体体积

• UNITY_LOOP 提示 — 在 PC 平台为附加光源 for 循环加 [loop] 属性，防止展开；在移动端谨慎使用动态分支

光源类型衰减对比总结

🚀 最佳实践建议

对于大多数场景，直接使用 GetAdditionalLight(i, worldPos) 获取包含完整衰减的 Light 结构体是最优选择。只有当你需要非物理风格的特效光照（如卡通渲染、赛璐璐等）或需要在衰减之上叠加自定义效果时，才需要手动实现本文中的底层计算。
