Unity URP 性能分析工具完全指南 RenderDoc 抓帧 · Unity Frame Debugger · Xcode Instruments 在 Shader 优化中的深度应用

性能优化是 Shader 开发中最关键的环节之一。本文将详细介绍三款核心工具：RenderDoc 用于 GPU 帧抓取与分析、Unity Frame Debugger 用于渲染管线调试、Xcode Instruments 用于 Metal GPU 性能分析。通过实际案例展示如何定位和解决 URP 项目中的性能瓶颈。

GPU 帧抓取与 API 调用分析

RenderDoc 是 Windows 平台最强大的 GPU 调试工具，支持 DirectX、Vulkan、OpenGL 以及通过 ANGLE 的 Metal。它能够完整捕获一帧的所有 GPU 调用，让我们逐 draw call 地分析渲染过程。

核心功能特性

• 帧捕获 — 完整记录一帧内所有 GPU 操作，包括 draw call、状态变更、资源绑定
• Pipeline State 审查 — 查看当前 draw call 的完整渲染状态，包括 shader 代码、纹理资源、混合参数
• 纹理查看器 — 以多种格式查看任意 render target，支持 mip 层级过滤和格式解析
• Shader 调试 — 在捕获的帧中单步执行 shader，观察中间变量值
• 性能标记 — 显示每个 draw call 的 GPU 耗时，定位性能热点

URP 集成配置

在 Unity URP 项目中使用 RenderDoc，需要安装官方集成包：

// 1. 在 Package Manager 中添加 scoped registry

// Name: Unity Package Registry

// URL: https://packages.unity.com


// 2. 搜索并安装 RenderCoreRP 包

com.unity.render-pipelines.core    // 核心渲染管线

com.unity.render-pipelines.universal // URP 包


// 3. 启用 RenderDoc 调试

Edit → Project Settings → Player → Other Settings

Graphics APIs = Direct3D11 // 或 Direct3D12

Shader 性能分析实战

使用 RenderDoc 分析 URP 渲染的 draw call 开销：

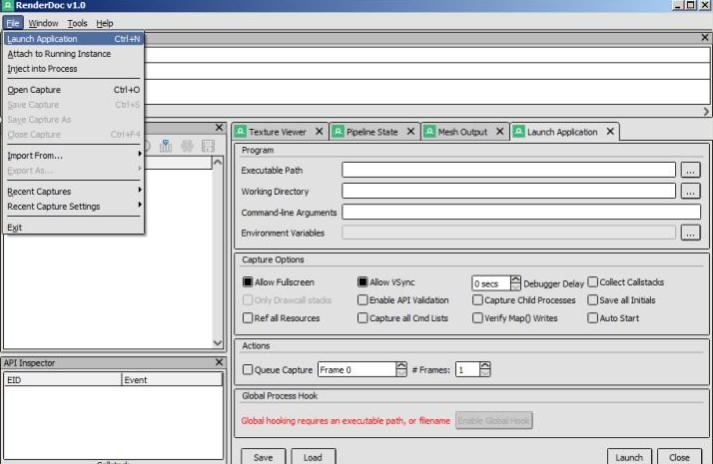

// 步骤 1: 捕获帧
1. 在 Unity 中运行游戏场景
2. 按 F12 触发 RenderDoc 捕获（或点击 Capture Frame）

// 步骤 2: 分析 Timeline
3. 在 Texture 视图中查找 "_MainTex" 或 "_BaseMap"
4. 查看 DrawCall 数量统计

// 步骤 3: Shader 代码审查
5. 双击任意 DrawCall 进入详情
6. 在 VSync / Compute 标签页查看 GPU 时间
7. 检查 Input Assembler 顶点数和 Stream Out

// 识别性能问题
⚠️ Texture Sample 过多 → 检查 #define SAMPLE_COUNT
⚠️ Constant Buffer 频繁更新 → 合并 CBUFFER
⚠️ Overdraw 严重 → 查看 Depth 和 Color 目标

💡 Pro Tip

在 RenderDoc 的 Event Browser 中使用 Ctrl+F 搜索特定 Shader 名称（如 "UniversalFragmentPBR"），快速定位 URP 内部 Shader 的执行位置。

🔧

Unity Frame Debugger

渲染序列逐帧调试

Frame Debugger 是 Unity 内置的渲染调试工具，无需外部软件即可使用。它以树形结构展示渲染序列，让我们逐个 draw call 地观察渲染过程。

主要功能

• 渲染序列可视化 — 完整展示从几何提交到屏幕输出的每一步
• Render Target 预览 — 查看任何中间 RT 的内容（深度、阴影图、GBuffer）
• Draw Call 统计 — 实时显示 Batches、Drawn Triangles、SetPass Calls
• Shader 变体检查 — 查看每个 draw call 使用的具体 shader 变体
• 材质参数追踪 — 查看当前 draw call 的完整材质属性

打开方式

菜单路径Window → Analysis

// 方法 1: 菜单打开
Window → Analysis → Frame Debugger

// 方法 2: 快捷键（自定义）
// Edit → Shortcuts 中搜索 "Frame Debugger"

// 方法 3: 控制台命令
Frame.Debugger.enabled = true;

URP Shader 变体分析

Frame Debugger 能帮助我们理解 URP 如何根据光照、阴影、质量设置生成不同的 shader 变体：

using UnityEngine;

using UnityEngine.Rendering;


public class ShaderVariantInspector : MonoBehaviour

{

    void Start()

    {

        // 获取所有注册的 shader 变体

        Shader[] shaders = Resources.FindObjectsOfTypeAll<Shader>();



        foreach (var shader in shaders)

        {

            if (shader.name.Contains("Universal Render Pipeline"))

            {

                Debug.Log($"Shader: {shader.name} | Variants: {shader.variantCount}");



                // 打印关键 shader 的变体数量

                if (shader.name.Contains("Lit"))

                {

                    PrintVariantCount(shader);

                }

            }

        }

    }



    void PrintVariantCount(Shader shader)

    {

        // 统计关键字组合产生的变体数量

        Hash128 hash = Shader.GetPropertySheetId(shader, 0);

        uint variantCount = Shader.GetShaderVariantCount(hash);

        Debug.Log($"  Variant Count: {variantCount}");

    }

}

定位 Overdraw 问题

1

启用 Frame Debugger

在 Game 视图中打开 Frame Debugger，点击 "Enabled" 开始帧捕获

2

定位透明物体渲染

在序列中查找 "Render.TransparentGeometry" 分支，这些是透明物体绘制

3

分析每像素采样

计算透明物体数量，理论上每个不透明物体上的像素可能被透明物体重复绘制

4

优化建议

减少透明队列物体、使用 GPU Instancing、合并小纹理、控制渲染距离

在 macOS 和 iOS 平台上，Xcode Instruments 提供了最原生的 Metal GPU 性能分析能力。通过 Metal System Trace 和 GPU Performance 模板，我们可以深入了解 GPU 层面的性能表现。

可用工具模板

GPU Performance 模板使用

这是分析 URP Shader GPU 开销最常用的模板：

工具对比与选择

实用优化建议

🎯 核心优化策略

1. 减少 Draw Call
使用 GPU Instancing（Batcher）、合并网格、控制透明物体数量。Frame Debugger 的 Batches 数字应尽量接近三角形数量。

2. 控制 Shader 复杂度
避免在 Fragment Shader 中进行不必要的分支和循环。使用 RenderDoc 检查是否有 Shader 指令数异常高的情况。

3. 优化纹理采样
合并小纹理为 Atlas，减少纹理绑定次数。检查是否有过多的 texture2D 采样。

4. 合理使用 LOD 和 Culling
Unity 的 Occlusion Culling 和 LOD 系统能显著减少 Overdraw。

常见性能问题速查

Performance Quick Reference问题 → 解决方案

┌────────────────────────────────────────────────────────────┐
│ 问题现象              │ 诊断工具       │ 解决方案            │
├────────────────────────────────────────────────────────────┤
│ Draw Call 过多        │ Frame Debugger │ GPU Instancing      │
│ Fragment Shader 慢    │ RenderDoc       │ 简化光照计算        │
│ 顶点处理瓶颈         │ GPU Profiler    │ LOD + 简化几何      │
│ 显存占用过高         │ RenderDoc       │ 纹理压缩 + Mipmap   │
│ Overdraw 严重        │ Frame Debugger  │ 减少透明物体        │
│ Shader 变体爆炸       │ Frame Debugger  │ multi_compile 优化  │
└────────────────────────────────────────────────────────────┘

Shader 变体优化实战

// ❌ 不推荐：产生大量变体

#pragma shader_feature _ _MAIN_LIGHT_SHADOWS _MAIN_LIGHT_SHADOWS_CASCADE

#pragma shader_feature _ _ADDITIONAL_LIGHTS _ADDITIONAL_LIGHTS_VERTEX


// ✓ 推荐：精确控制变体，使用 multi_compile 而非 shader_feature

#pragma multi_compile _ _MAIN_LIGHT_SHADOWS _MAIN_LIGHT_SHADOWS_CASCADE

#pragma multi_compile _ _ADDITIONAL_LIGHTS _ADDITIONAL_LIGHTS_VERTEX _ADDITIONAL_LIGHTS_PER_PIXEL


// ✓ 最佳：使用条件编译，根据质量级别决定是否启用

#if defined(_HIGH_QUALITY)

    // 启用全功能光照

    float3 lighting = CalculateFullLighting(input);

#elif defined(_MEDIUM_QUALITY)

    // 简化光照：仅主光源

    float3 lighting = CalculateSimpleLighting(input);

#else

    // 最低质量：无实时光照

    float3 lighting = input.vertexColor;

#endif

⚠️ 注意事项

在分析性能时，确保在实际目标硬件上进行测试。模拟器和真机的性能表现可能有巨大差异，尤其是在 Metal GPU 上。
