快速使用

一、产品简介与安装

产品定位

NetClaw 是一款专为网络工程师设计的现代化 Windows 桌面应用。无需复杂部署，开箱即用，集设备纳管、配置自动化、智能巡检、任务调度、可视化编排与 AI 智能助手等核心能力于一体，同时内置子网计算、连通性探测、报文分析等多种常用网络工具，是实现网络运维自动化、提升网络运维效率的得力助手。

安装步骤

访问 https://netclaw.site 获取安装包 netclaw_1.0.3_setup.exe，双击启动安装向导。
按向导提示完成安装，双击桌面快捷方式启动 NetClaw。
登录界面输入密码完成登录，初始密码为 netclaw。

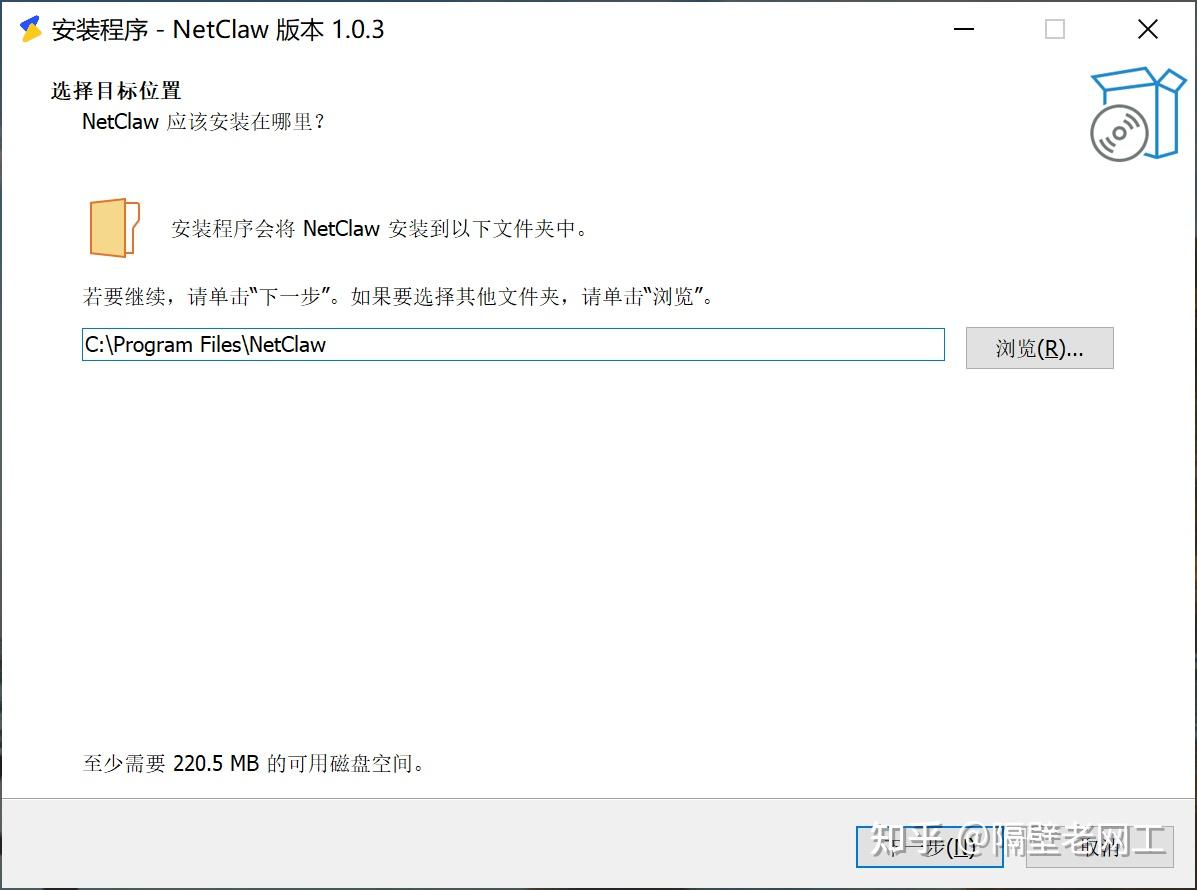

安装向导界面

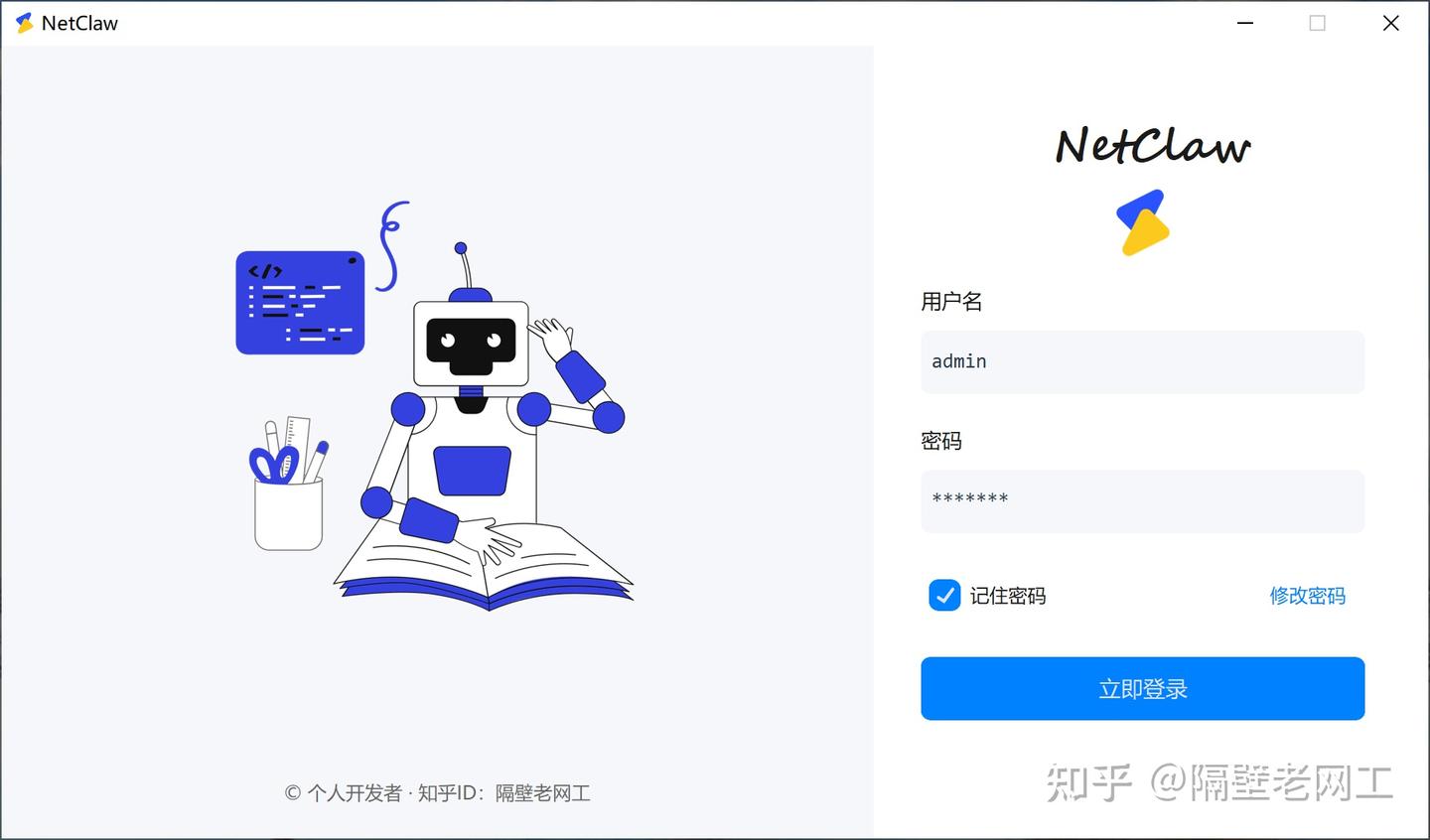

登录界面

二、界面布局与主题

主界面采用清晰的功能分区：顶部导航栏、左侧功能菜单、中央工作区、右侧工具面板以及底部状态栏。

主题切换：点击顶部导航栏的太阳/月亮图标，可在浅色与深色模式间实时切换，适应不同工作环境。

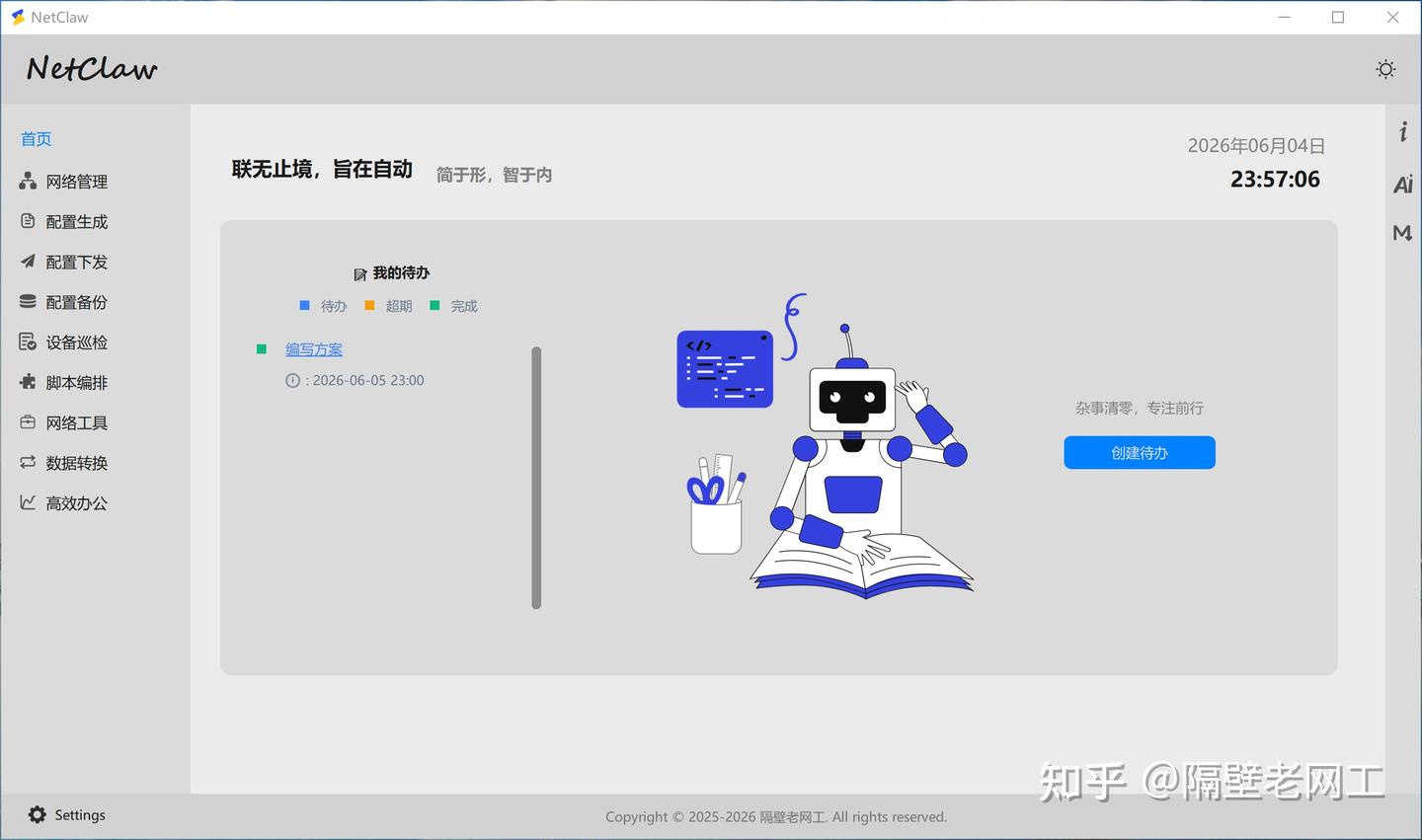

界面整体布局

功能指南

一、网络管理

1.1 设备管理

“设备管理”是 NetClaw 的资产中心，用于统一纳管所有网络设备。平台支持华为、思科、H3C、锐捷等主流厂商，通过 SSH/Telnet 协议进行自动化连接与管理。

资产信息：设备资产信息。

字段	说明	录入方式
管理IP	设备的管理地址，如 192.168.1.1	手动输入
设备名称	用于标识设备的别名，如核心交换机-01	手动输入
厂商	设备品牌，如华为、思科	下拉选择（由“信息维护”预设）
设备型号	具体硬件型号，如 S6730-H48X6C	下拉选择（由“信息维护”预设）
站点	设备物理位置，如北京总部	下拉选择（由“信息维护”预设）
网络分区	所属网络区域，如核心区	下拉选择（由“信息维护”预设）
角色	网络角色，如核心交换机	下拉选择（由“信息维护”预设）
备注	额外的说明信息	手动输入（非必填）

登录凭证：设备连接与认证所需信息。

字段	说明	录入方式
登录类型	连接协议：SSH 或 Telnet	下拉选择
平台	netmiko 对应的 device_type，由系统根据“厂商”自动匹配	自动生成，不可编辑
端口	连接端口，SSH 默认 22，Telnet 默认 23	手动输入
用户名	登录用户名	手动输入
密码	登录密码	手动输入
特权密码	进入特权模式的密码（若有）	手动输入（非必填）

操作按钮说明

顶部批量操作栏
- 筛选条件：支持按设备名称、管理IP、厂商、型号等多个维度组合筛选。
- 搜索框：输入关键字，结合筛选条件进行模糊搜索。
- 重置：一键清空筛选条件及搜索框输入。
- 新增：手动添加单台设备信息。
- 批量导入：通过 Excel 表格批量导入设备。
- 下载模板：下载标准格式的 Excel 批量导入模板。

单设备操作栏
- 基础操作：对单台设备进行查看、编辑、删除。
- 查看配置：在线预览该设备最近一次备份的配置文件。
- 快捷终端：调用内置的 终端工具 并自动发起连接。
- 智能终端：打开一个集成 AI 对话窗口的终端，左侧为设备命令行，右侧为 AI 助手，可辅助进行状态诊断和命令配置。

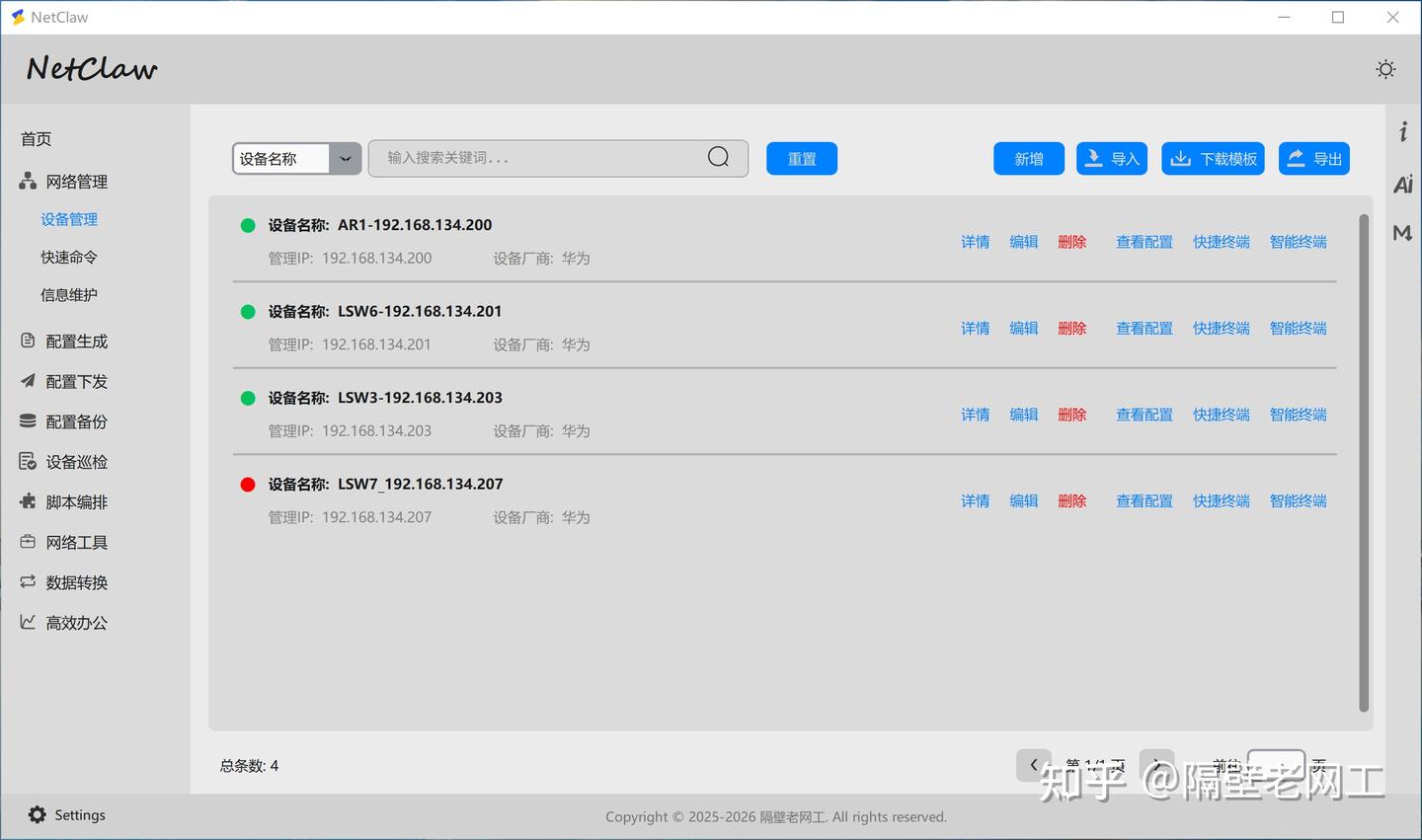

设备列表主界面

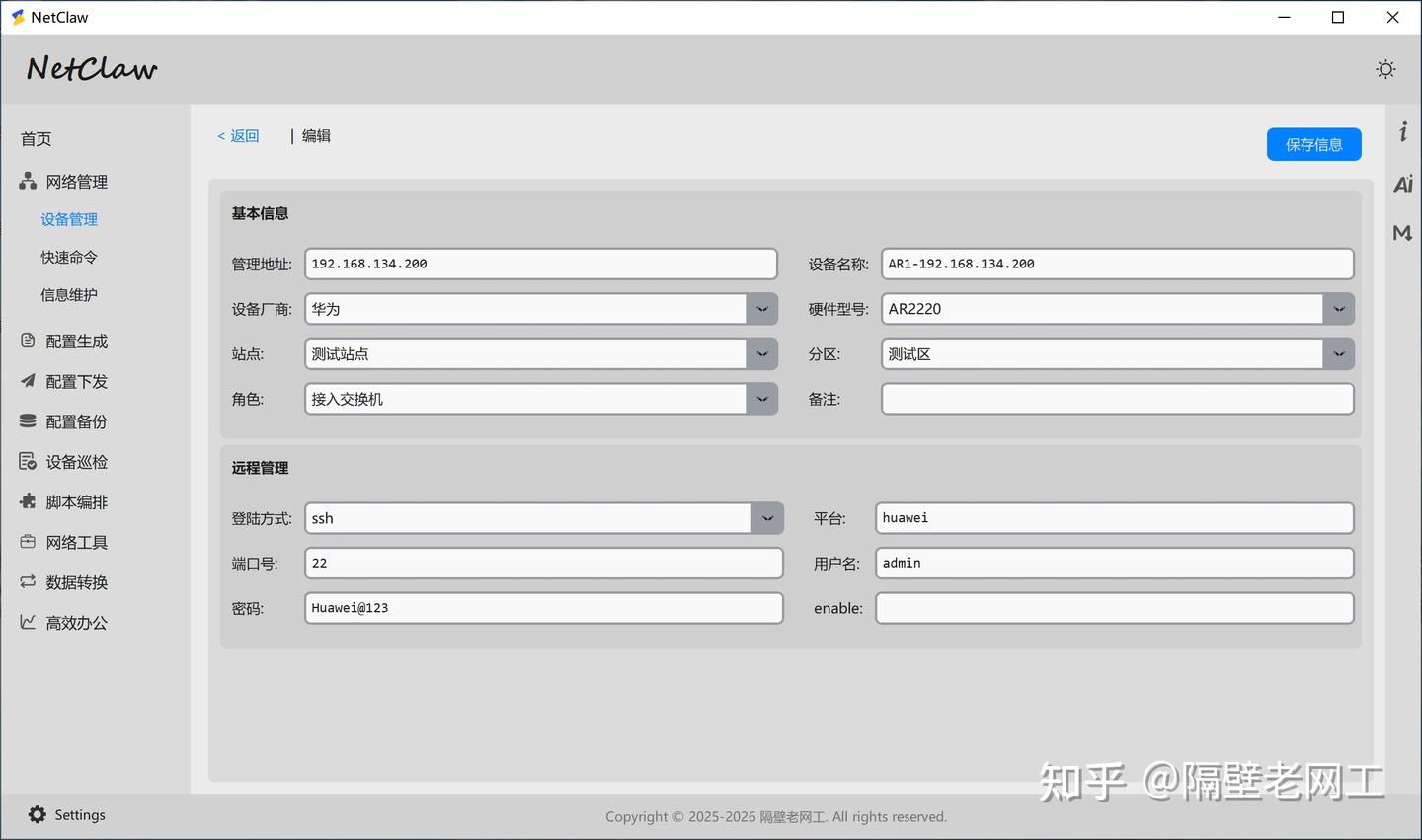

编辑设备信息界面

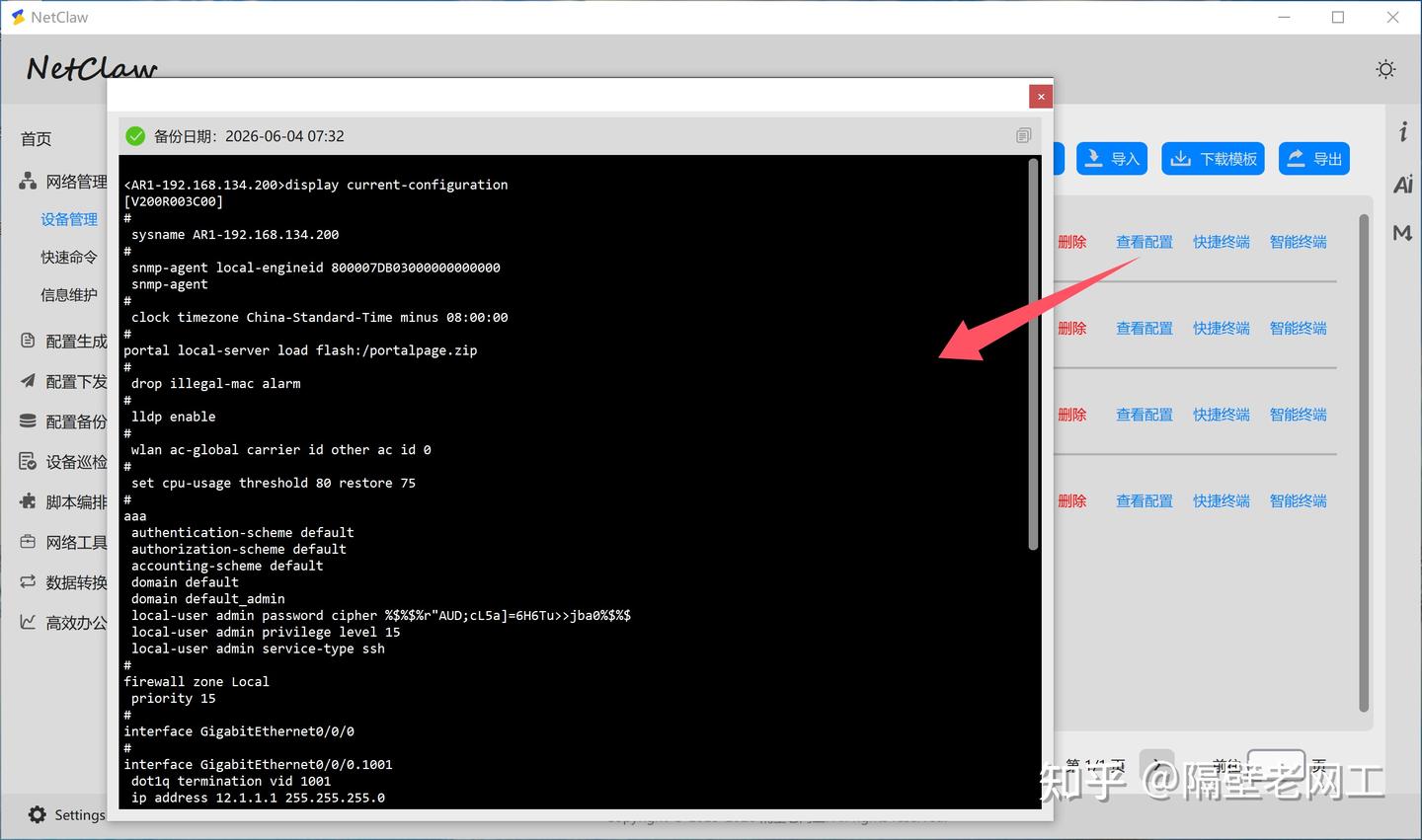

点击【查看配置】按钮

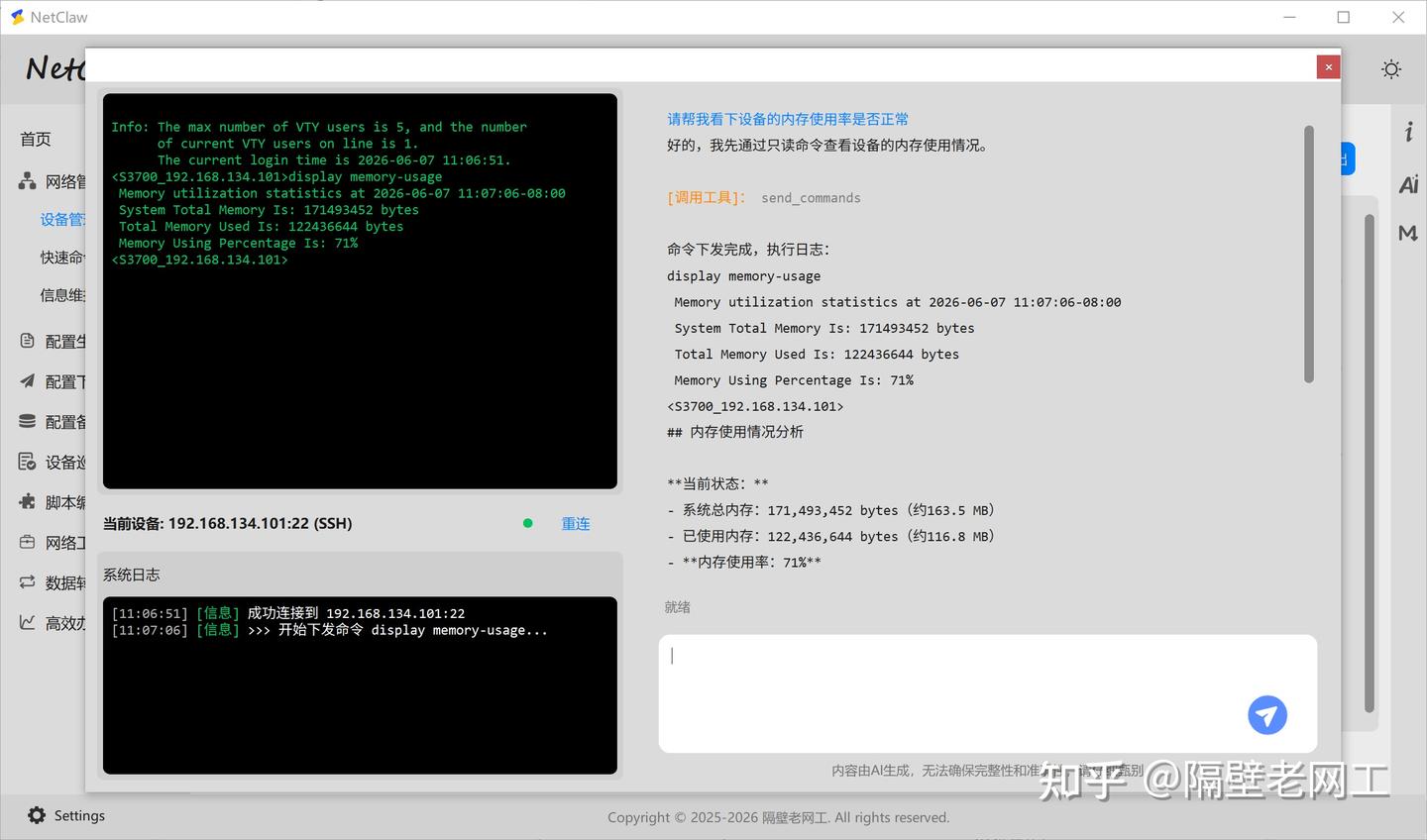

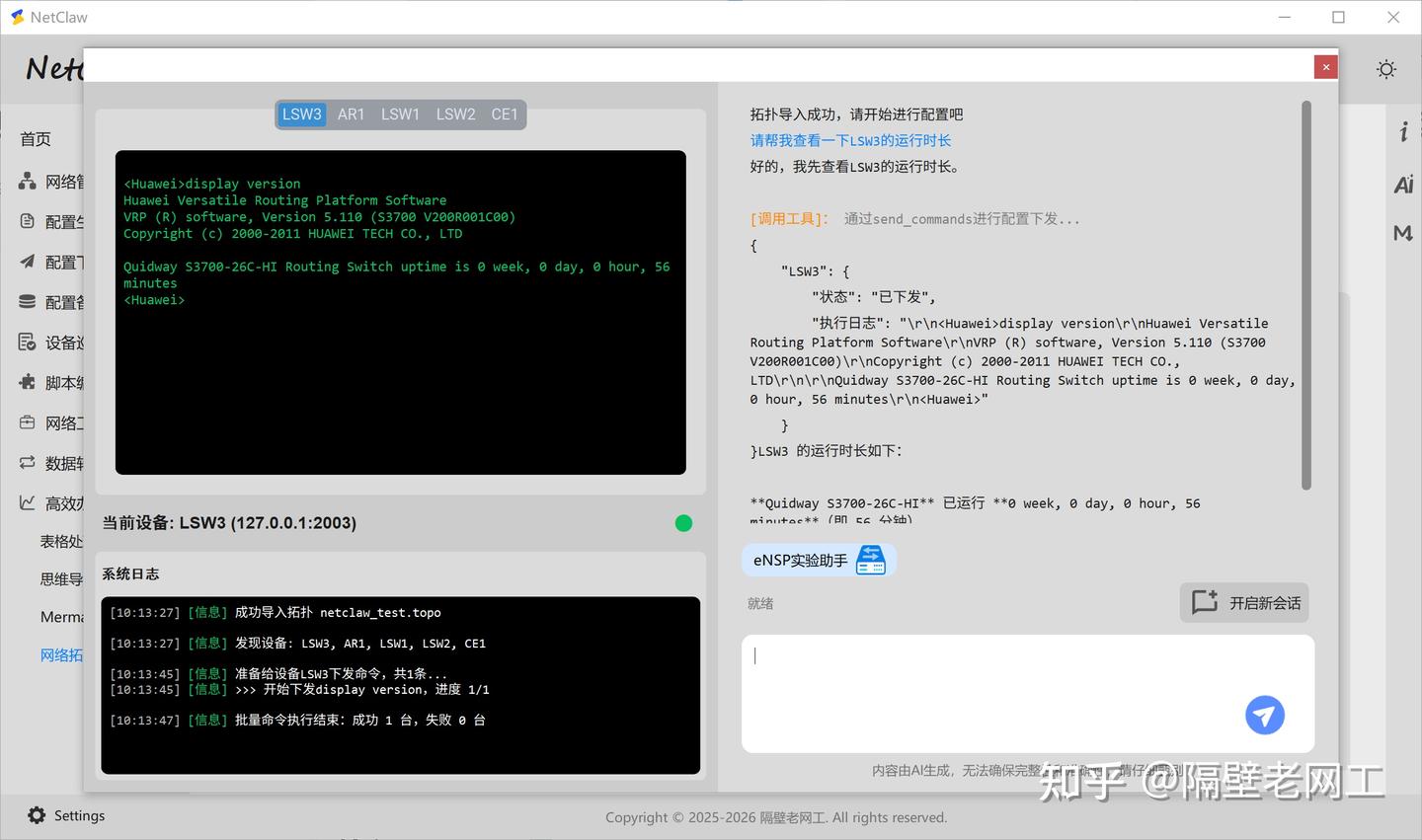

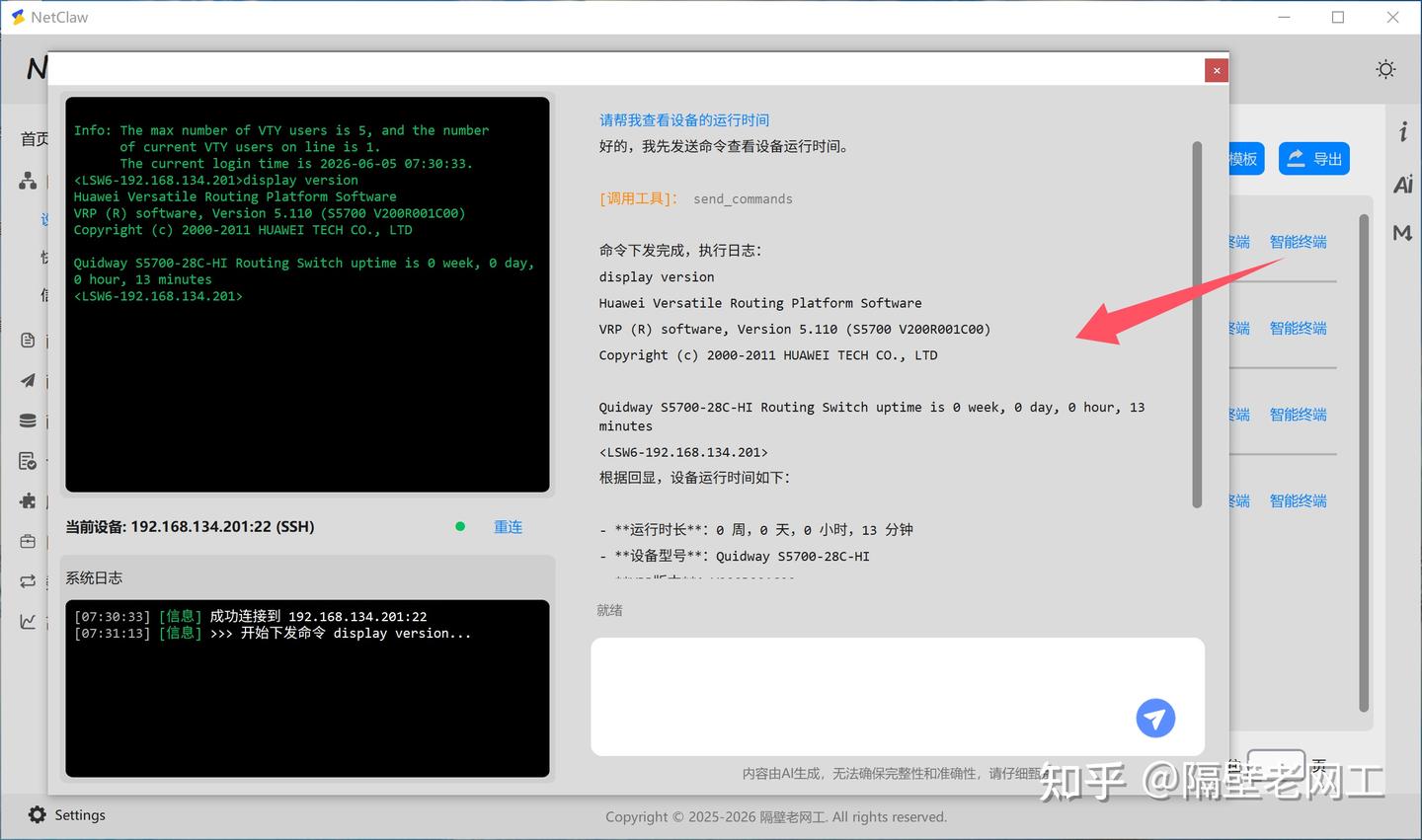

点击【智能终端】按钮

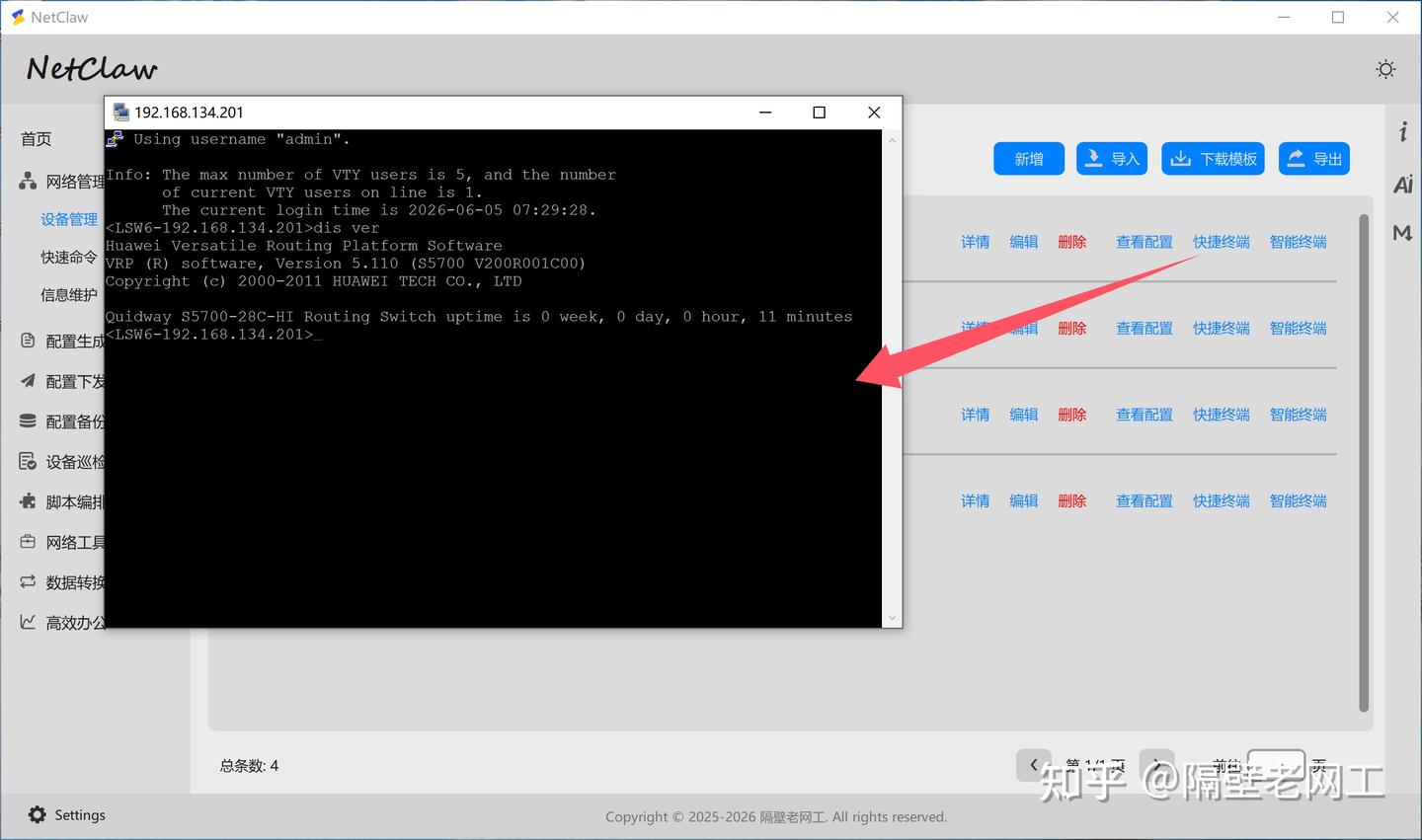

点击【快捷终端】按钮

1.2 快速命令

批量对多台网络设备下发查询或配置命令，并通过界面清晰展示每台设备的执行结果。

选择设备：点击按钮批量选择目标设备，支持按条件筛选或直接输入 IP 列表。
下发命令：在命令输入区键入需要执行的 CLI 命令。
执行与导出：点击“执行”后，结果分页展示。点击“导出结果”，所有设备的回显将打包为一个 .zip 文件，每台设备的输出对应一个独立的 .txt 文件。

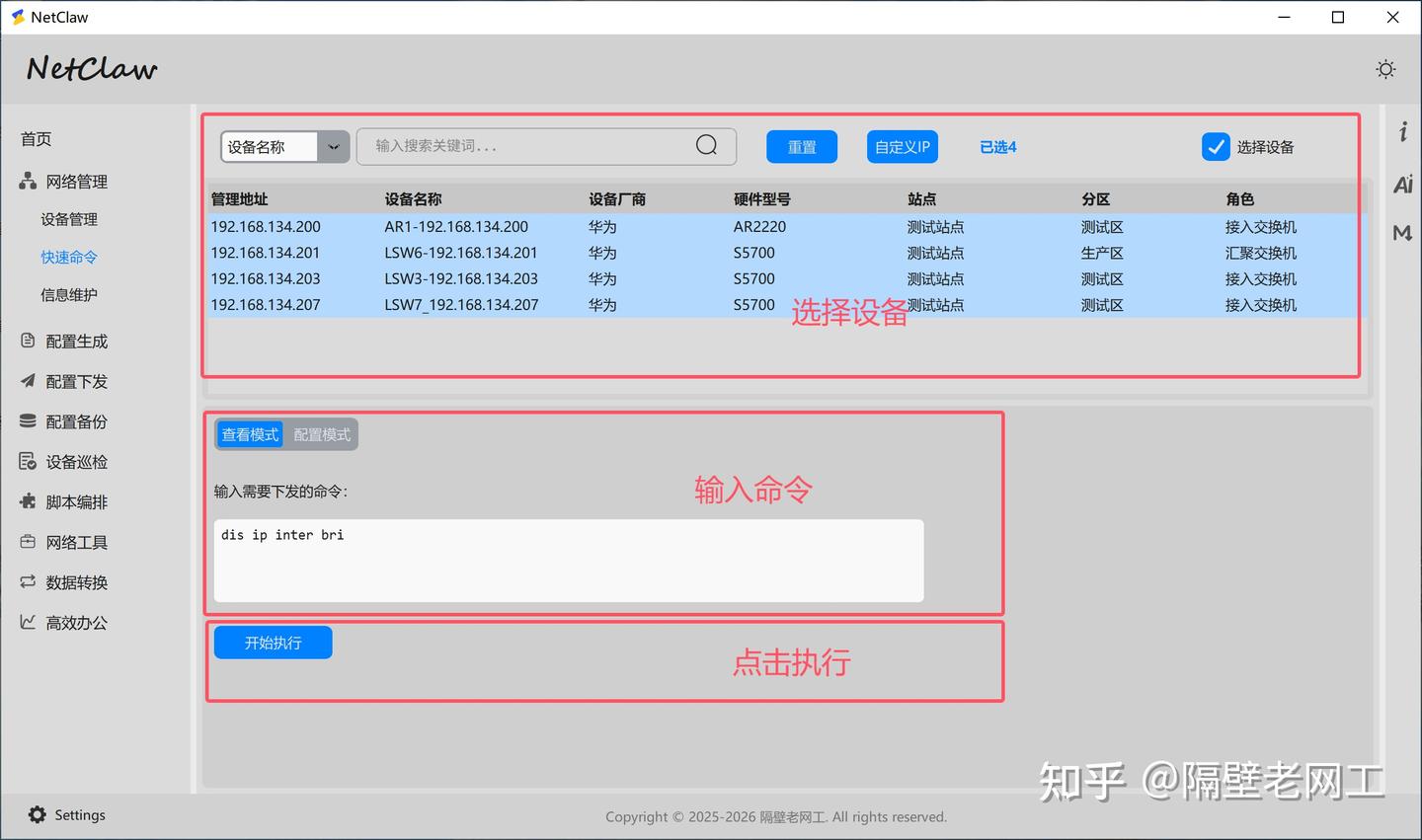

快速执行命令

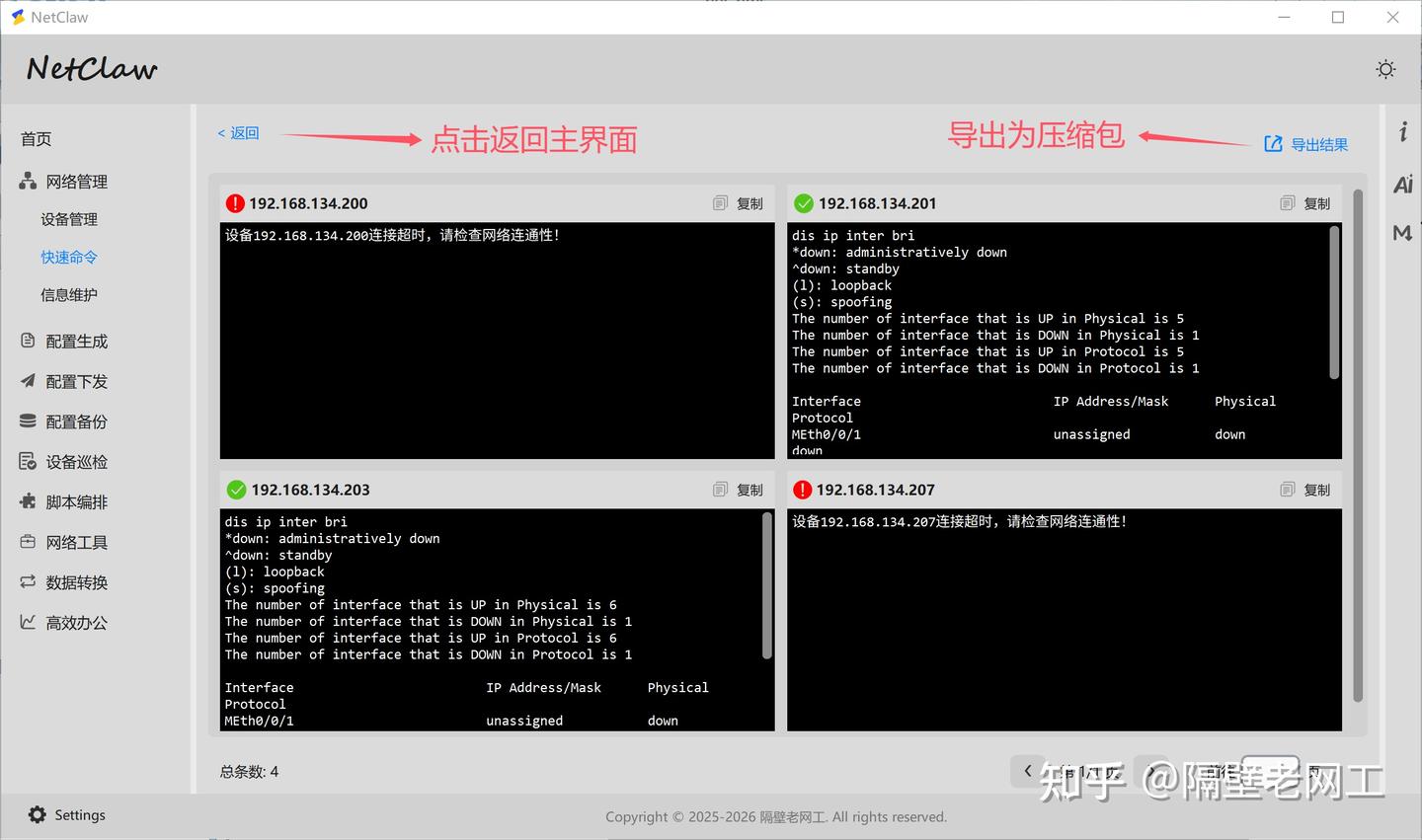

执行结果界面

1.3 信息维护

此模块用于集中维护设备信息中的枚举字段，确保在添加设备时可通过下拉菜单选择，避免手动输入错误，统一数据口径。

可维护的字段包括：厂商、设备型号、站点、网络分区、角色。

维护厂商：新增时需要填写厂商名称、对应的 netmiko 平台类型以及关键信息查询命令（全量配置、ARP 表、MAC 地址表的查看命令）。系统已预置华为、思科、锐捷、H3C 的数据。
维护其他项：对于“型号”、“站点”等字段，操作类似，仅需维护名称列表。

操作示例：添加一个新厂商「Juniper」

进入「信息维护」页面，点击「厂商」标签页。
点击「新增厂商」按钮，弹出配置窗口。
填写厂商名称：Juniper。
在「netmiko 平台类型」中选择 juniper_junos。
填写关键查询命令（以 Junos OS，如 EX 系列为例）：

全量配置查看命令：show configuration | display set
ARP 表查看命令：show arp
MAC 地址表查看命令：show ethernet-switching table

6. 点击「保存」。此后在添加设备时，厂商下拉菜单中将出现 Juniper，系统会自动使用 Juniper 的驱动与命令进行连接和备份。

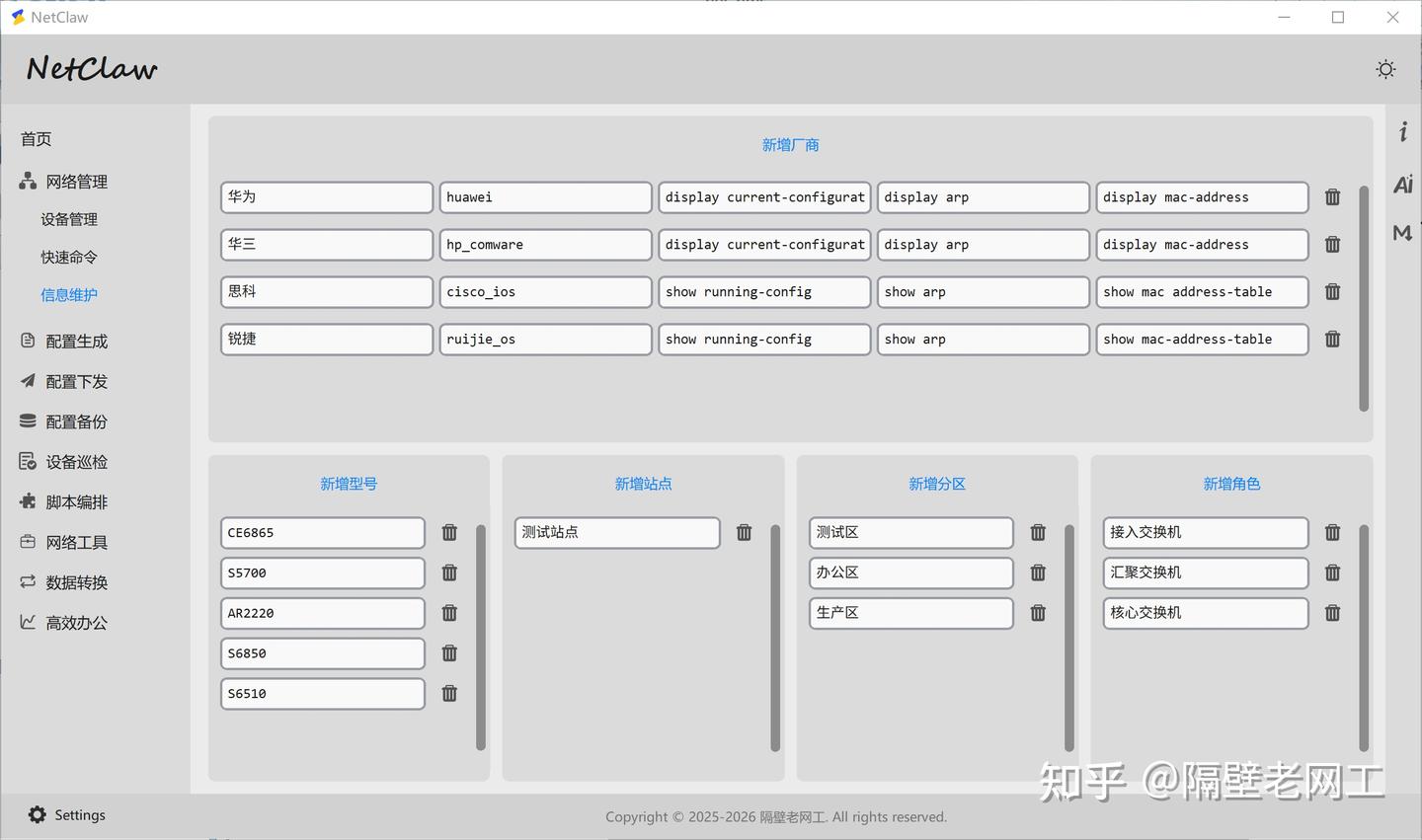

信息维护界面

二、配置渲染

基于 Jinja2 模板引擎，结合 JSON 规划数据，动态生成标准化网络配置，实现“数据驱动配置”。

2.1 模板管理

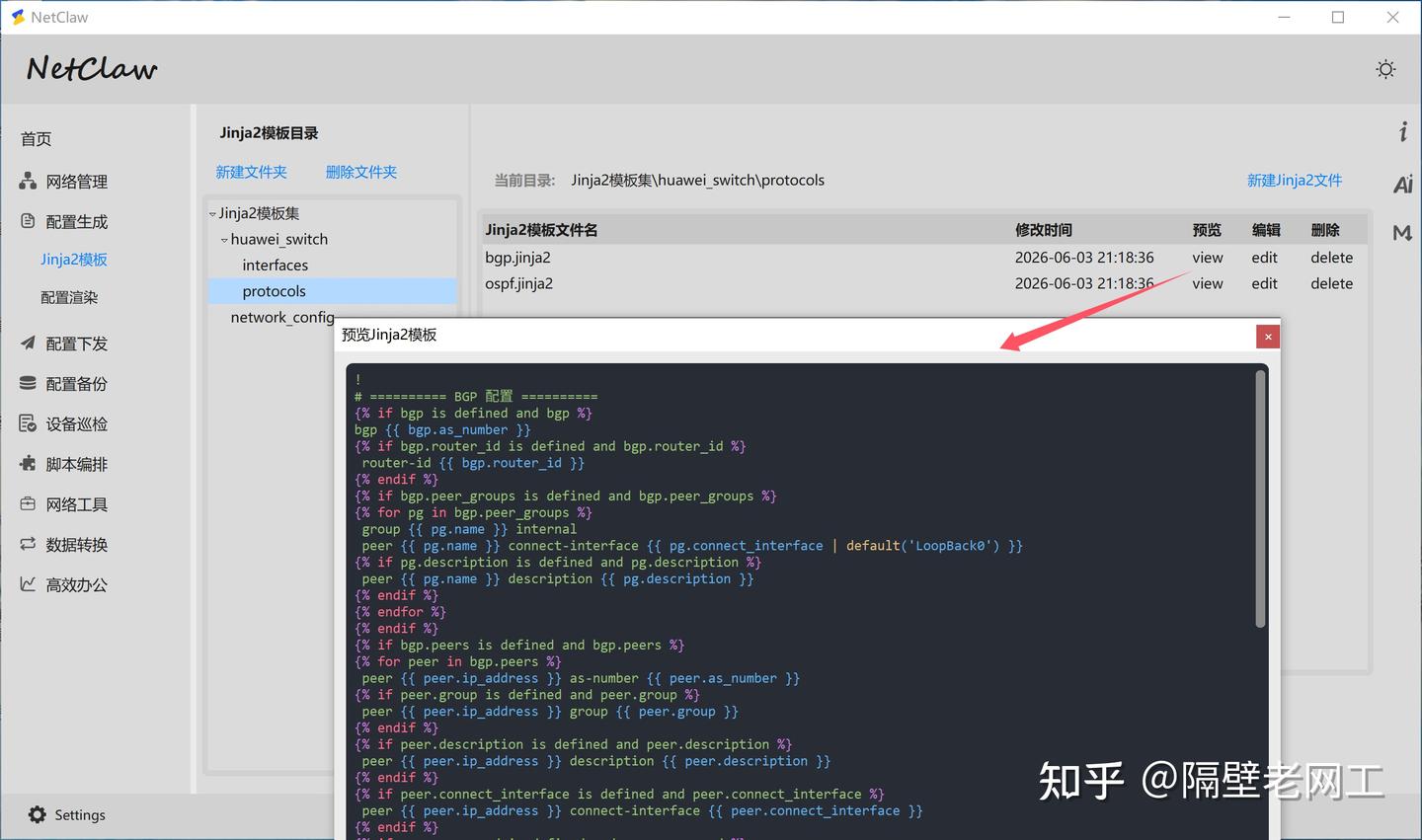

此页面用于管理 Jinja2 模板文件，支持新建/删除目录、增删改模板，并提供 Jinja2 语法高亮。

jinja2模板管理

2.2 配置渲染

准备数据与模板：准备好 JSON 格式的规划数据与 Jinja2 模板文件。在左侧 Jinja2 主模板文件区导入主模板，在右侧 JSON 规划信息区导入 JSON 数据，导入后，右侧会通过树形图展示 JSON 层级结构。

JSON 数据必须为字典格式，其 key 为设备标识，value 为包含配置变量的字典。

JSON 数据示例：

{
     "Core-SW1": {
       "hostname": "Core-SW1",
       "ospf": {
         "process_id": 100,
         "router_id": "10.0.0.1",
         "networks": [
           {"network": "10.0.0.0", "wildcard": "0.0.0.3"},
           {"network": "10.0.1.0", "wildcard": "0.0.0.255"}
         ]
       }
     },
     "Core-SW2": {
       "hostname": "Core-SW2",
       "ospf": {
         "process_id": 100,
         "router_id": "10.0.0.2",
         "networks": [
           {"network": "10.0.0.4", "wildcard": "0.0.0.3"},
           {"network": "10.0.2.0", "wildcard": "0.0.0.255"}
         ]
       }
     }
   }

执行渲染：选择主模板和对应数据文件，系统将自动渲染。若模板存在引用层级，只需选择主模板，其 {% include %} 的子模板会被自动加载。
查看与导出：渲染结果按设备分页展示。点击“导出结果”，所有设备的配置文件将打包为一个 .zip 文件下载。

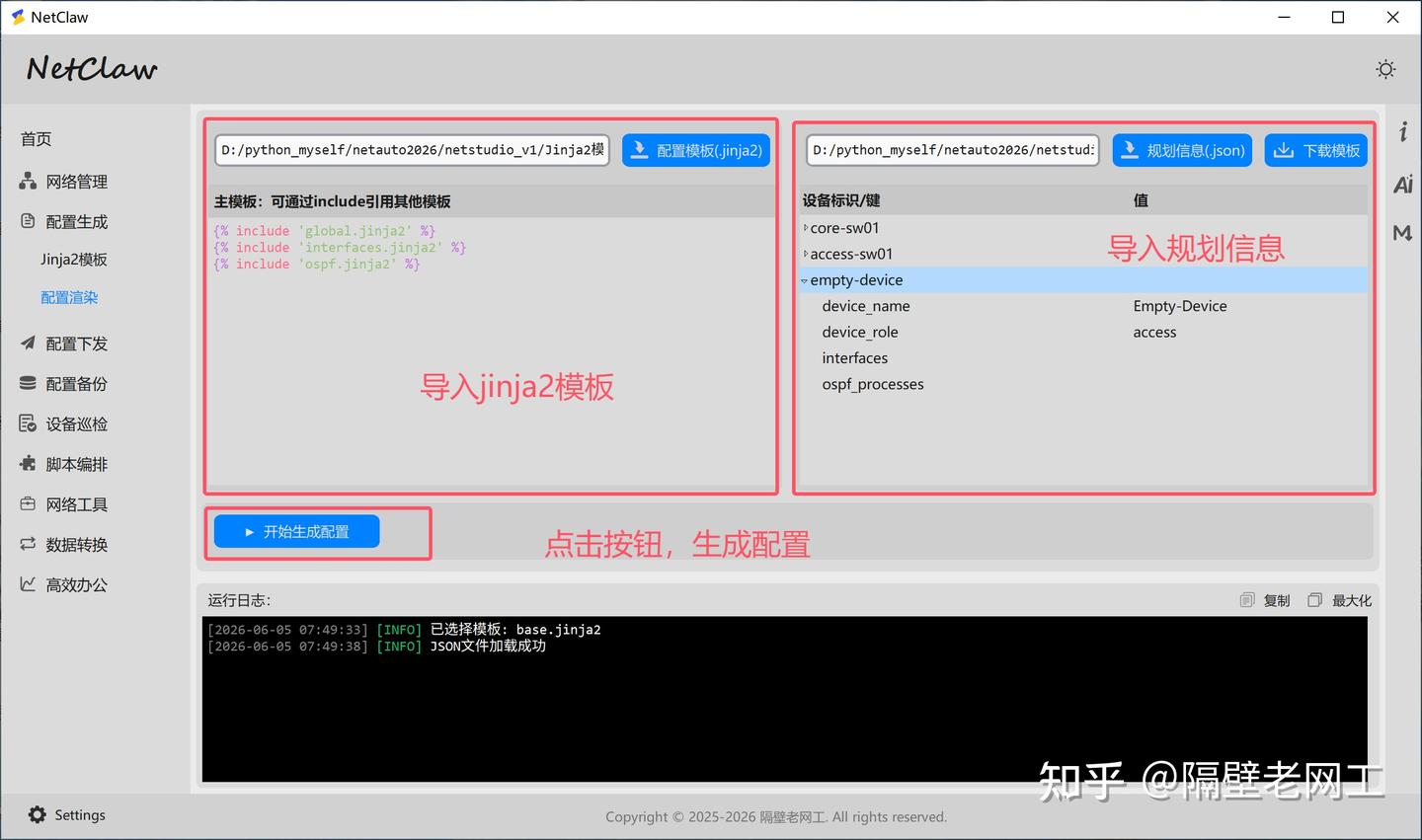

生成配置界面

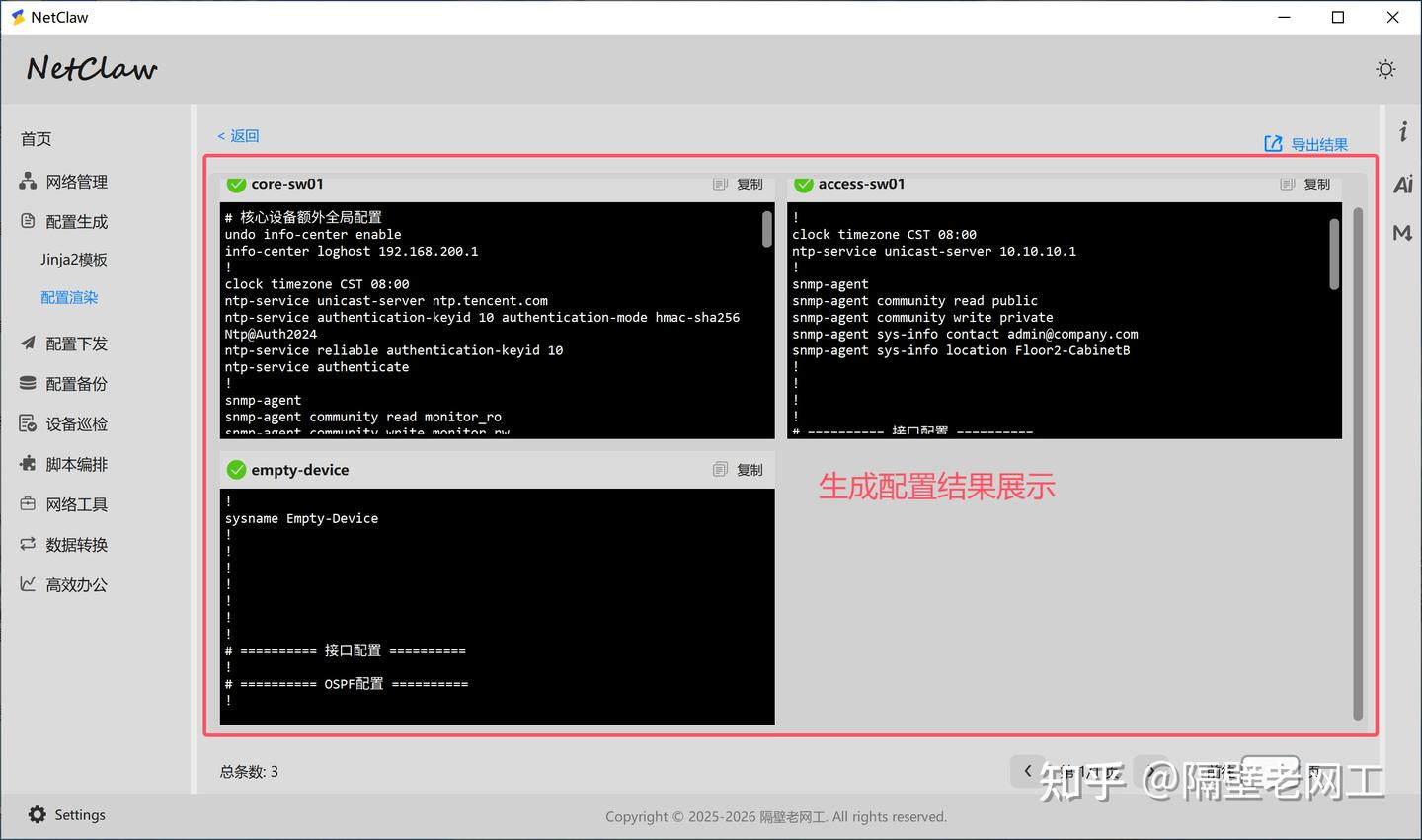

生成配置结果

操作示例：为两台核心交换机生成 OSPF 配置

创建模板：在「模板管理」中新建文件 ospf_config.j2，内容如下（Jinja2 语法）：

hostname {{ hostname }}
!
router ospf {{ ospf.process_id }}
  router-id {{ ospf.router_id }}
{% for net in ospf.networks %}
  network {{ net.network }} {{ net.wildcard }} area 0
{% endfor %}

准备数据：将上文 JSON 数据示例保存为 ospf_data.json。
导入并渲染：
- 打开「配置渲染」页面，点击左侧「导入模板」，选择 ospf_config.j2。
- 点击右侧「导入 JSON」，选择 ospf_data.json。右侧树形图会显示 Core-SW1 和 Core-SW2 的变量结构。
- 点击「开始渲染」。

查看结果：系统自动切换至结果页，每个设备一个标签页。确认无误后，点击「导出结果」下载包含所有配置文件的压缩包。

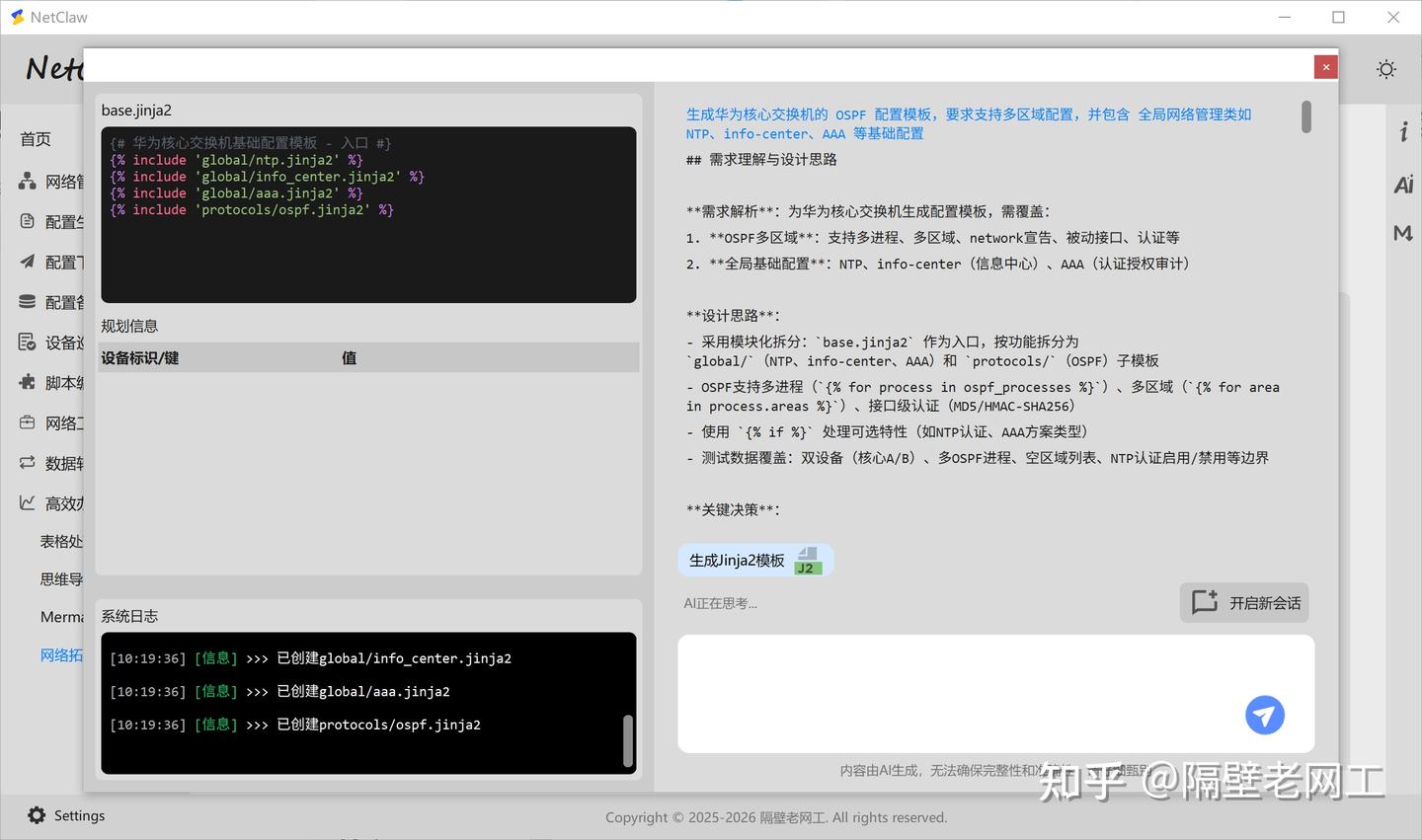

进阶示例：模块化模板组织

面对包含 OSPF、BGP、接口、全局参数等众多配置的复杂场景，建议将模板按功能拆分为独立子文件，由主模板通过 {% include %} 统一组织，避免单文件臃肿、提升可维护性。

推荐的项目结构如下：

父目录/
├── base.jinja2
├── global.jinja2
├── interfaces/
│   ├── ethernet.jinja2
│   └── vlan.jinja2
└── protocols/
    ├── ospf.jinja2
    └── bgp.jinja2

base.jinja2 作为渲染入口，负责引入各模块：

{% include 'global.jinja2' %}
{% include 'interfaces/ethernet.jinja2' %}
{% include 'interfaces/vlan.jinja2' %}
{% include 'protocols/ospf.jinja2' %}
{% include 'protocols/bgp.jinja2' %}

子模板则各司其职，例如 protocols/ospf.jinja2：

router ospf {{ ospf.process_id }}
  router-id {{ ospf.router_id }}
{% for net in ospf.networks %}
  network {{ net.network }} {{ net.wildcard }} area {{ net.area | default('0') }}
{% endfor %}

三、任务调度与管理

NetClaw 的任务管理引擎统一负责配置备份、配置下发、自动化巡检三大类任务的创建、调度与生命周期管理。

3.1 创建任务

创建一个自动化任务的步骤：

基本信息设置

任务名称：为任务指定一个唯一的名称，长度不超过 30 个字符。
执行方式：支持三种模式。
- 立即执行：保存任务后立刻启动。
- 定时执行：在指定的未来时间点（格式如 YYYY-MM-DD HH:MM，例如 2026-06-01 15:26）自动执行一次。
- 周期执行：按设定的频率（如每天几点，或每隔 N 小时）周期性自动执行。

选择目标设备 点击“选择设备”按钮，在弹出的窗口中批量选择要执行任务的设备。按钮上将实时显示已选设备数量。
配置执行内容（根据任务类型而异）

配置备份：无需额外配置，系统自动执行预设的命令进行全量配置、ARP 表项、MAC 表项的备份。
配置下发：需点击“添加配置”，为设备选择自定义的配置文件或预设的配置模板。
自动化巡检：需点击“选择巡检模板”，添加一个已预设好的巡检模板。

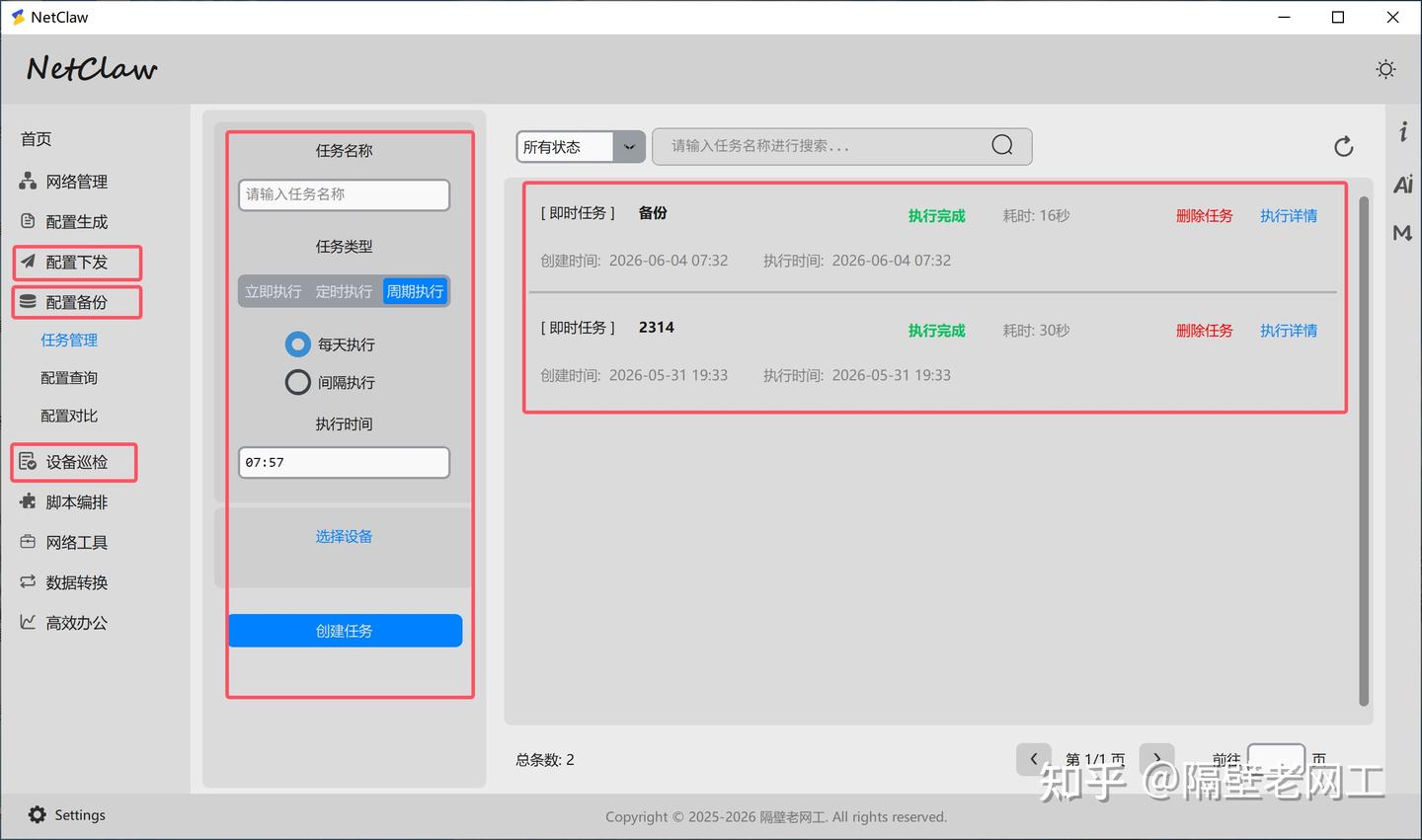

创建任务

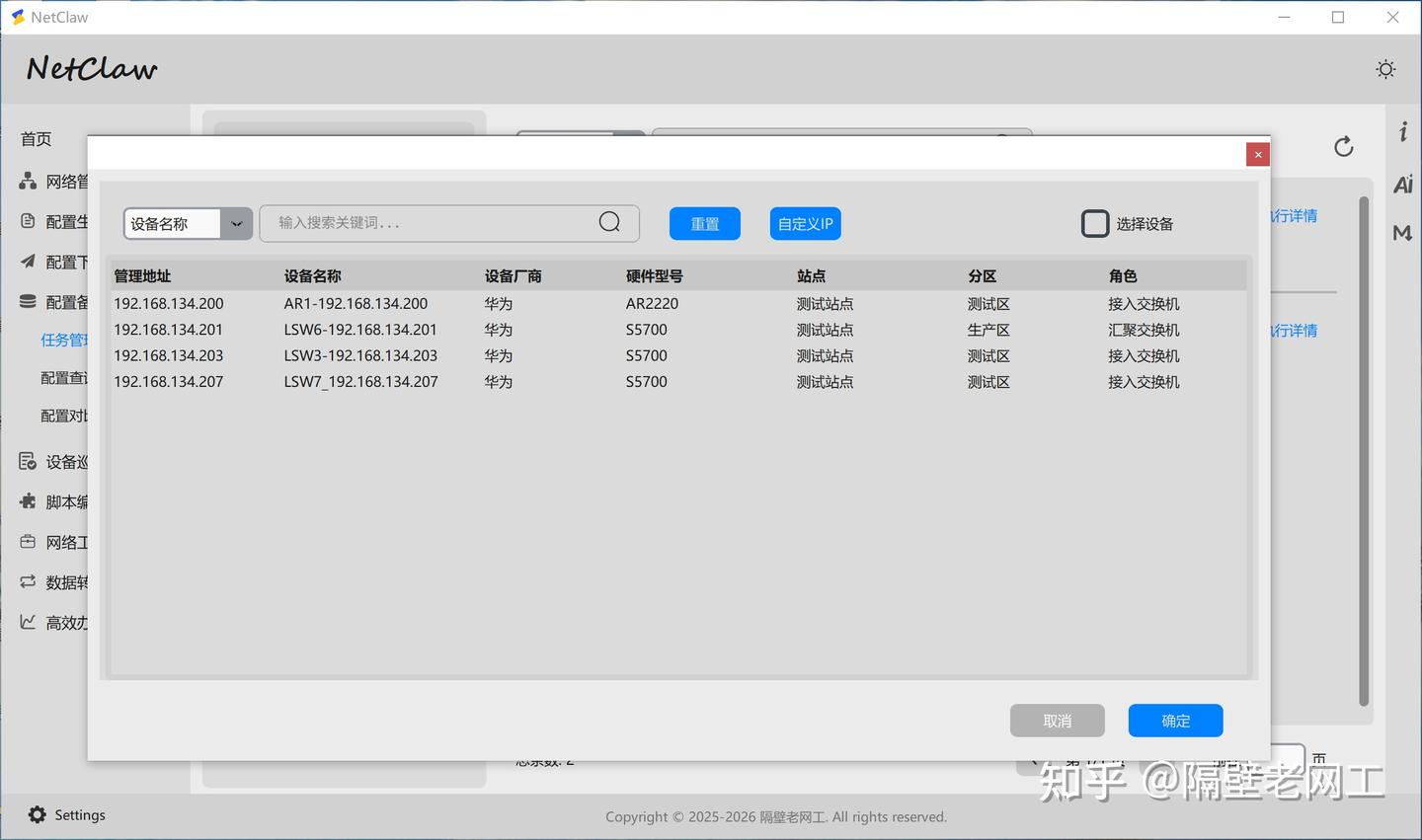

点击选择设备按钮添加配置

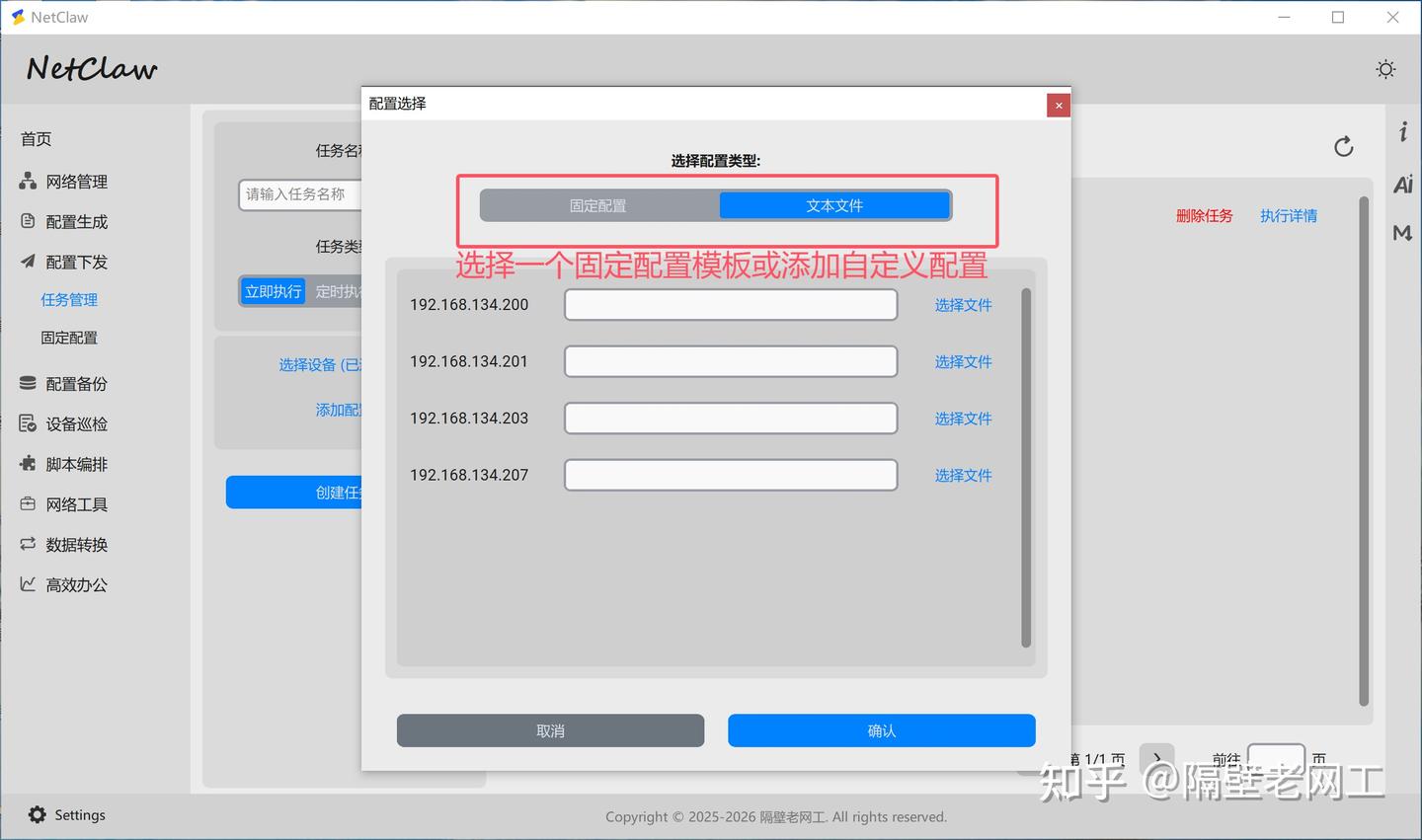

配置下发任务选择一个配置模版或自定义添加配置

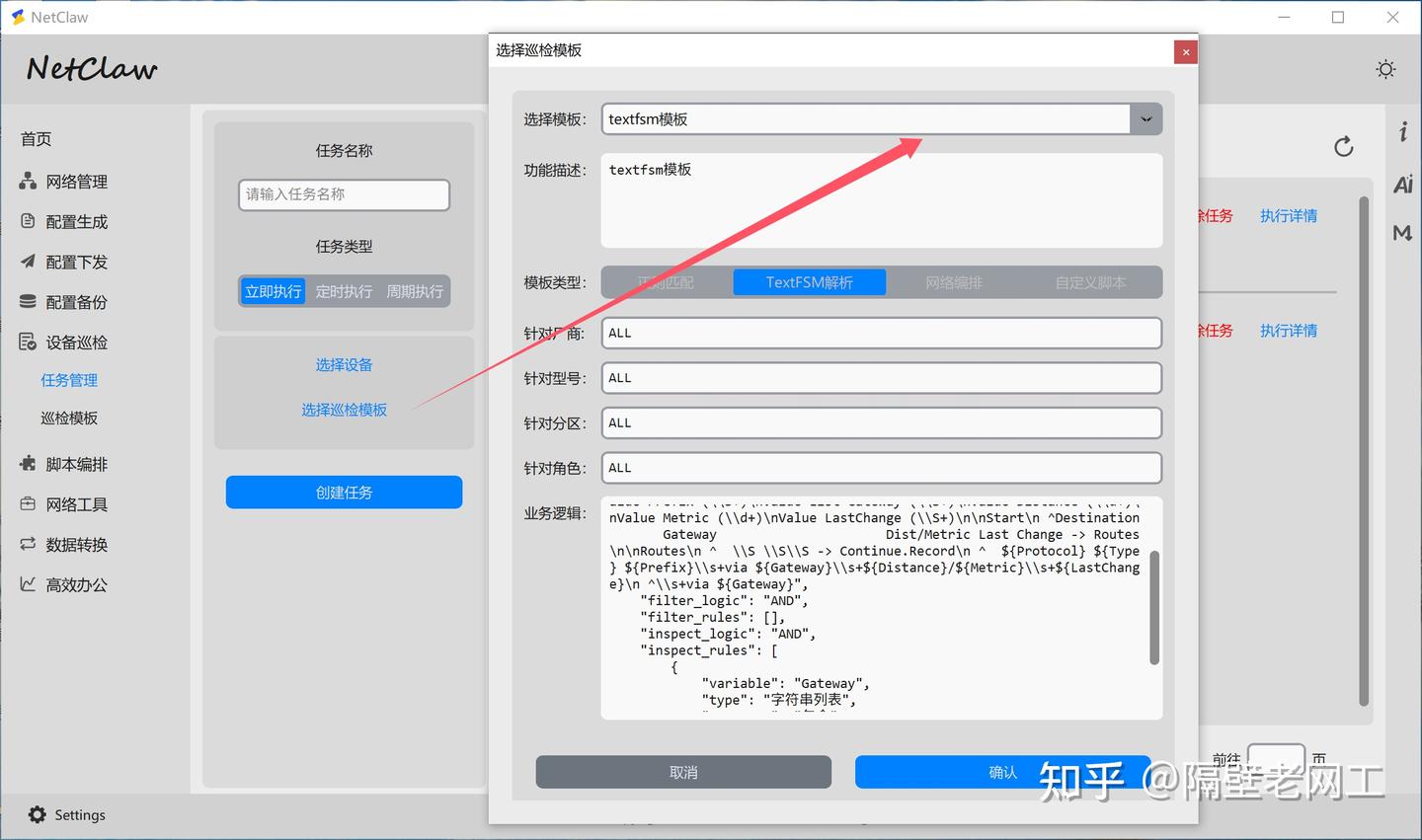

设备巡检任务添加一个巡检项

任务的执行详情

双击查看单台设备执行详情

单台设备编排巡检的执行详情

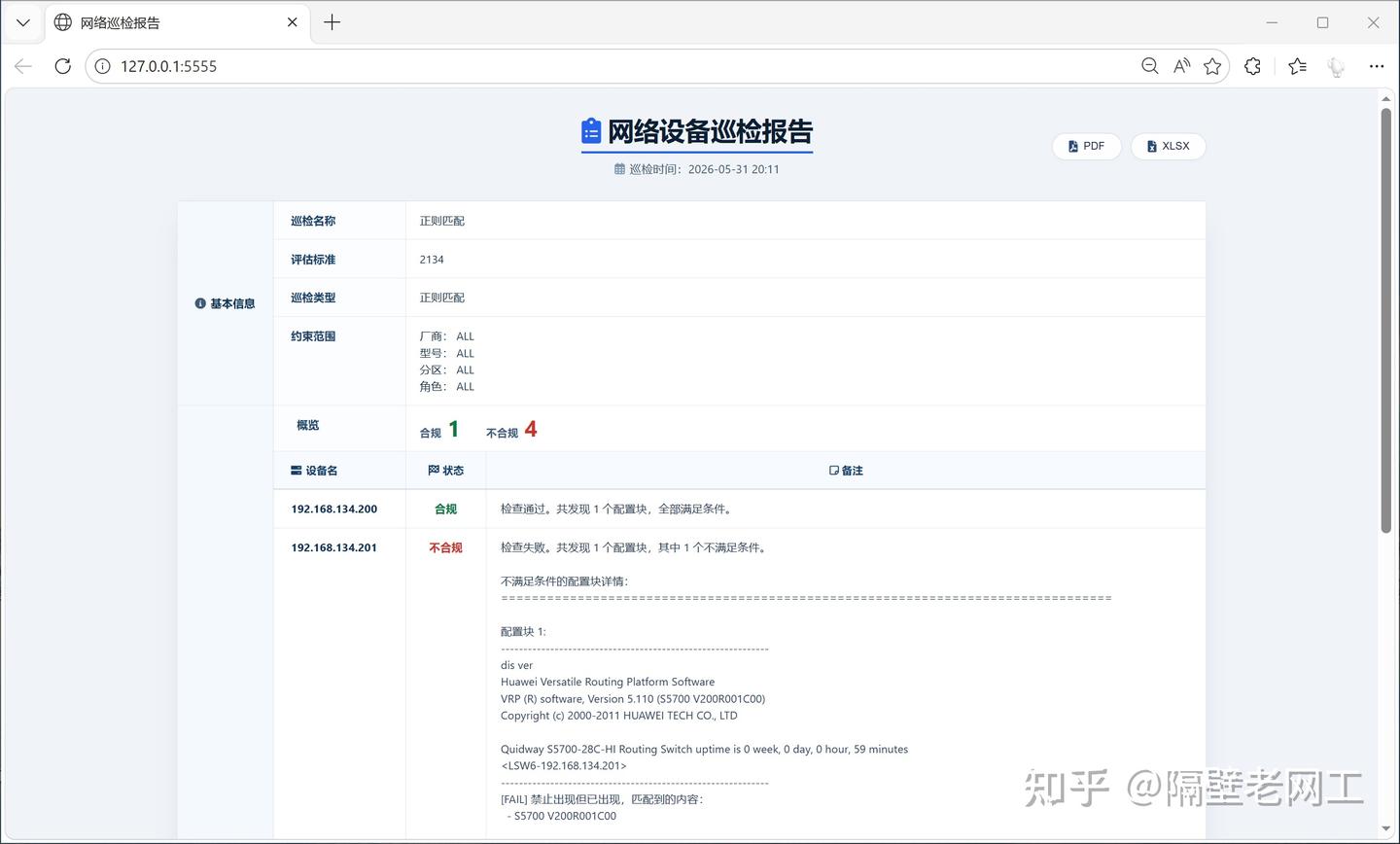

自动生成的巡检报告

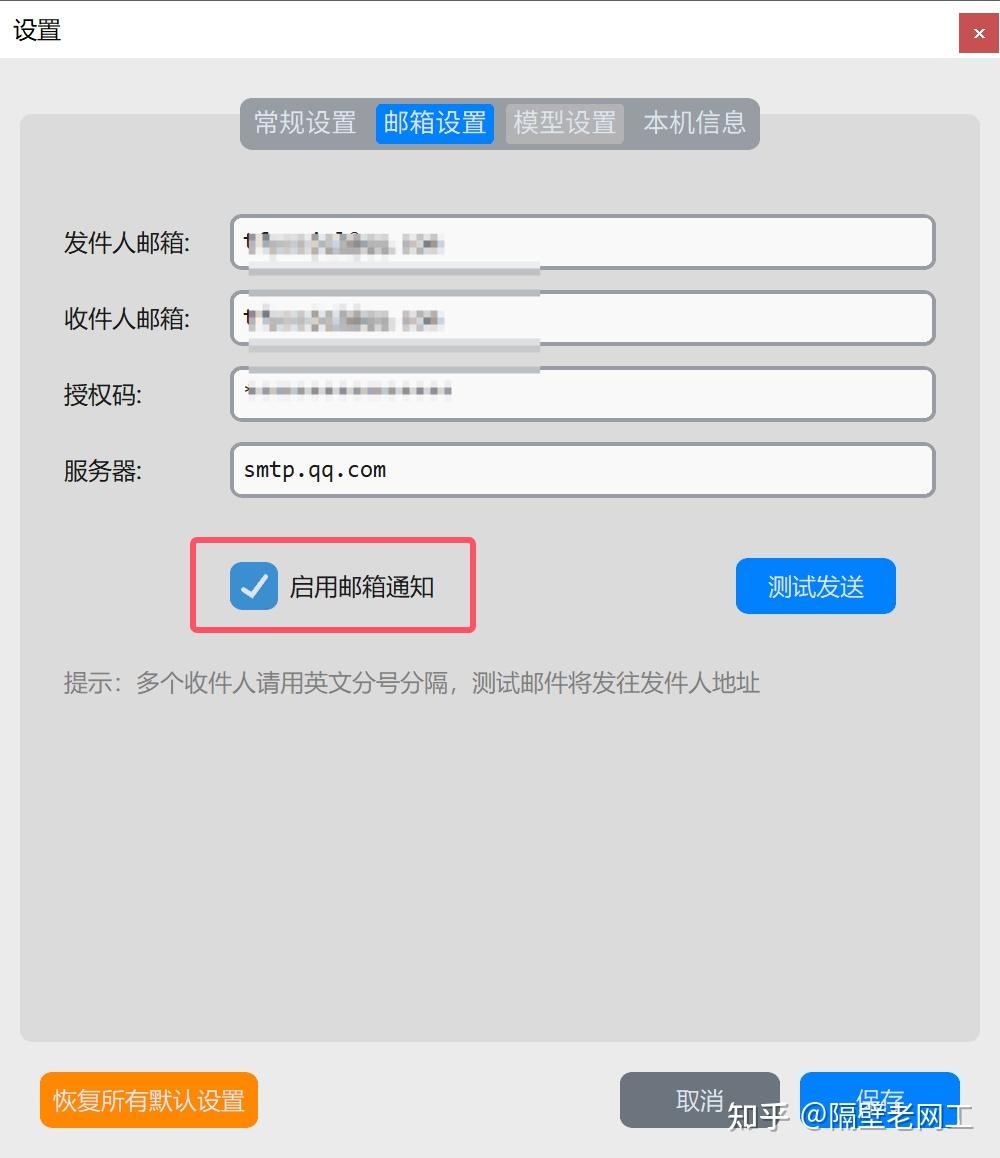

配置并启用邮件通知

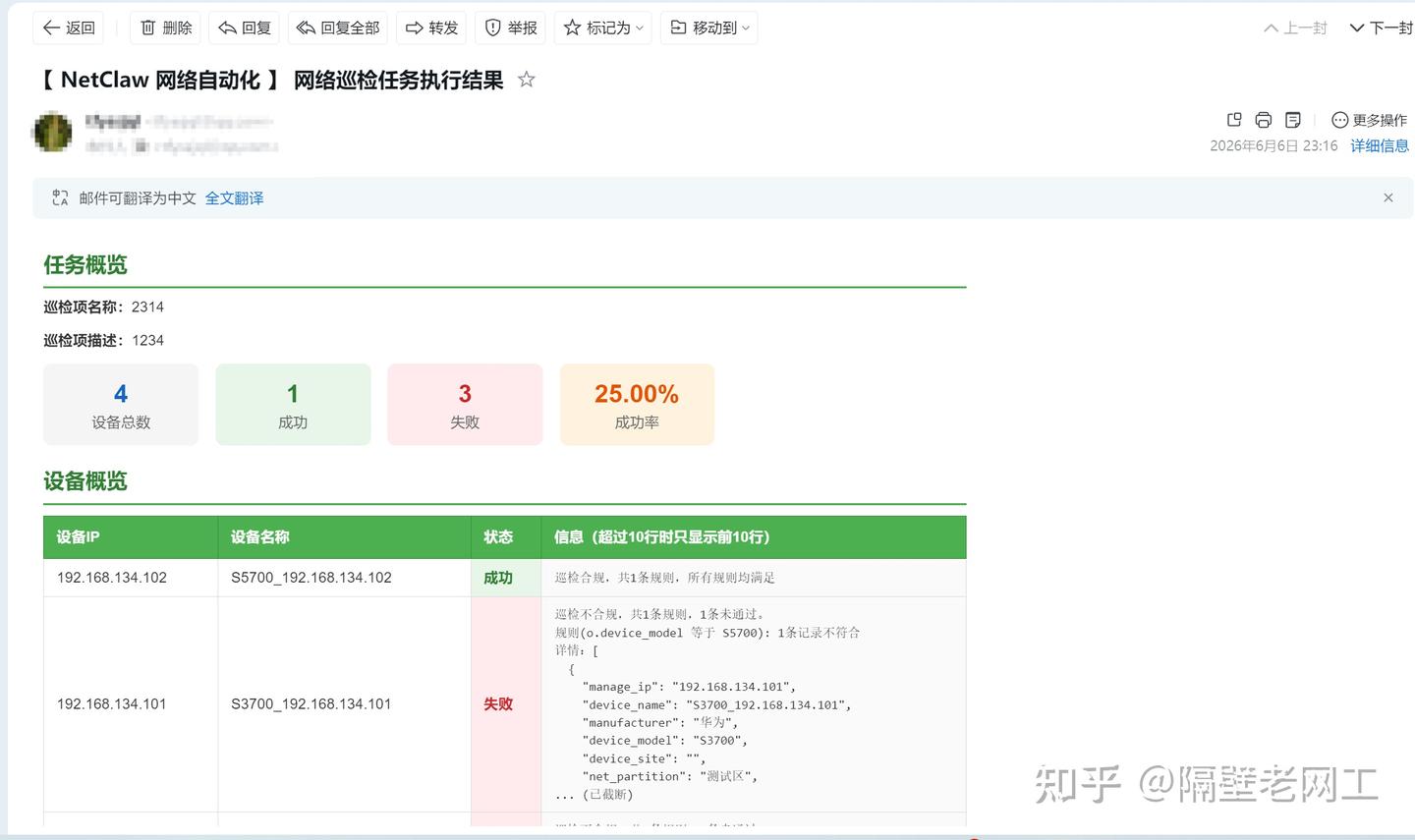

任务完成后将自动发送邮件

操作示例一：创建每日自动备份任务

需求：每天凌晨 2:00 对核心区交换机执行配置备份。

在「配置下发」页面创建任务。
基本信息：

任务名称：核心区每日备份
执行方式：选择「周期执行」，设置频率为「每天」，时间为 02:00。

选择设备：点击「选择设备」，在弹出页面的分区筛选条件中选择「核心区」，点击 选择按钮 勾选框，确认后按钮显示“已选 2 台”。
点击「创建任务」。任务将出现在任务列表中，状态为“挂起”，到次日凌晨 2:00 自动执行。可在任务详情中查看备份结果和日志。

操作示例二：批量下发 VLAN 配置

需求：为所有接入层交换机统一下发一组 VLAN 创建命令。

在「配置下发」页面，任务名称填写 接入层VLAN批量下发。
执行方式选择「立即执行」。
选择设备：筛选角色为「接入交换机」，全选并确认。
点击「添加配置」，在弹出配置选择界面选择「固定配置」，然后选用预先保存的名为“VLAN批量创建”的模板（也可选择自定义配置文件）。
点击「创建任务」后任务将开始执行。执行结束后，可在任务详情中双击任意设备查看命令回显，验证 VLAN 是否成功创建。

操作示例三：定时自动化巡检

需求：每周一上午 9:00 对所有核心与汇聚设备执行一次合规巡检。

在「设备巡检」页面，任务名称填写为 每周合规巡检。
执行方式选择「周期执行」，频率设为「每周」，时间 09:00，勾选“周一”。
选择设备：筛选角色包含「核心」和「汇聚」，选中全部。
点击「选择巡检模板」，选择已创建的“核心设备xxx基线巡检”模板。
创建任务后，任务将按周期自动运行。巡检完成后可进入详情页面查询执行结果，支持一键导出 HTML 巡检报告。

3.2 任务列表

展示所有已创建的任务，关键信息一目了然。

任务类型与状态：标识即时任务、定时任务或周期任务，并实时显示状态（执行中、完成、失败、挂起）。
时间信息：展示任务的创建时间、计划时间与实际耗时。
操作选项：可查看任务的详细执行结果，或删除任务。
筛选与搜索：支持按“任务状态”筛选，或通过关键词搜索任务名称。

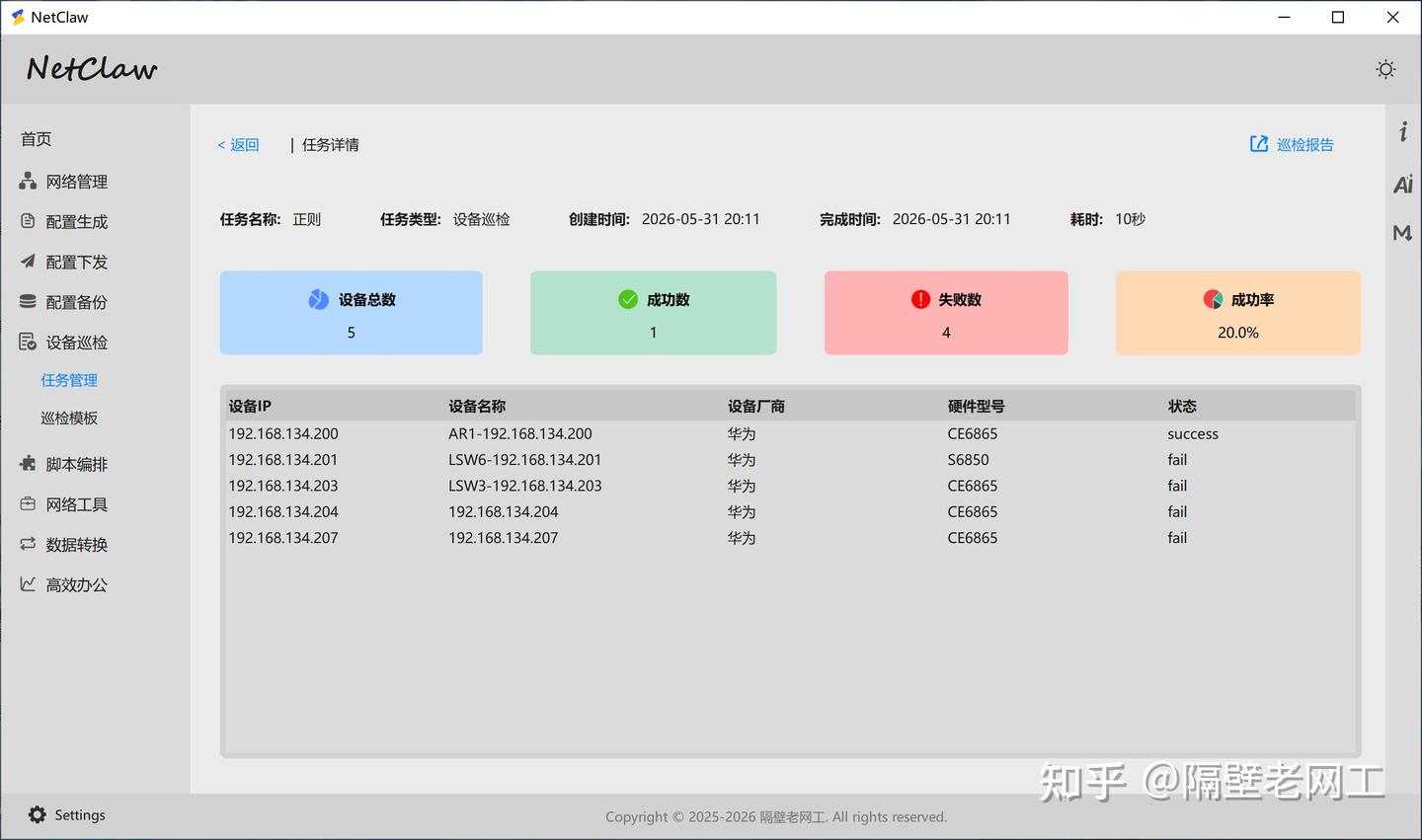

3.3 任务详情

点击任务列表中的“查看”，即可进入详情页。页面从上至下提供了完整的信息链路：

任务概览：顶部卡片展示任务名称、类型、状态、起止时间及总耗时。
执行统计：以可视化图表展示设备总数、成功数、失败数和成功率。
设备执行列表：通过表格形式展示每台设备的 IP、名称、厂商、型号及执行状态。
单设备日志：双击表格中的某台设备，可查看其详细的执行日志。根据任务类型，日志内容有所不同，例如配置下发任务会显示完整的命令回显，设备巡检则根据巡检模板呈现不同的界面及结果展示。

四、配置下发

此功能用于将标准化的统一配置或差异化的自定义配置批量、可靠地下发到指定设备。

配置模板：为方便复用，可将常用命令组合保存为“固定配置模板”。创建任务时，可直接选用，无需重复输入。
任务配置：在创建下发任务时，核心步骤是“添加配置”。有两种方式为设备指定下发内容：
- 固定配置：为所有选中设备统一下发一个预先创建的模板。
- 自定义配置：为每台设备单独指定一个包含配置命令的文本文件，满足差异化需求。

结果验证：在任务详情页的设备列表中，双击任意设备即可查看其完整的命令行执行回显，用于核对是否下发成功。
数据导出：点击“导出结果”，所有设备的执行会话将打包为一个 .zip 文件下载。

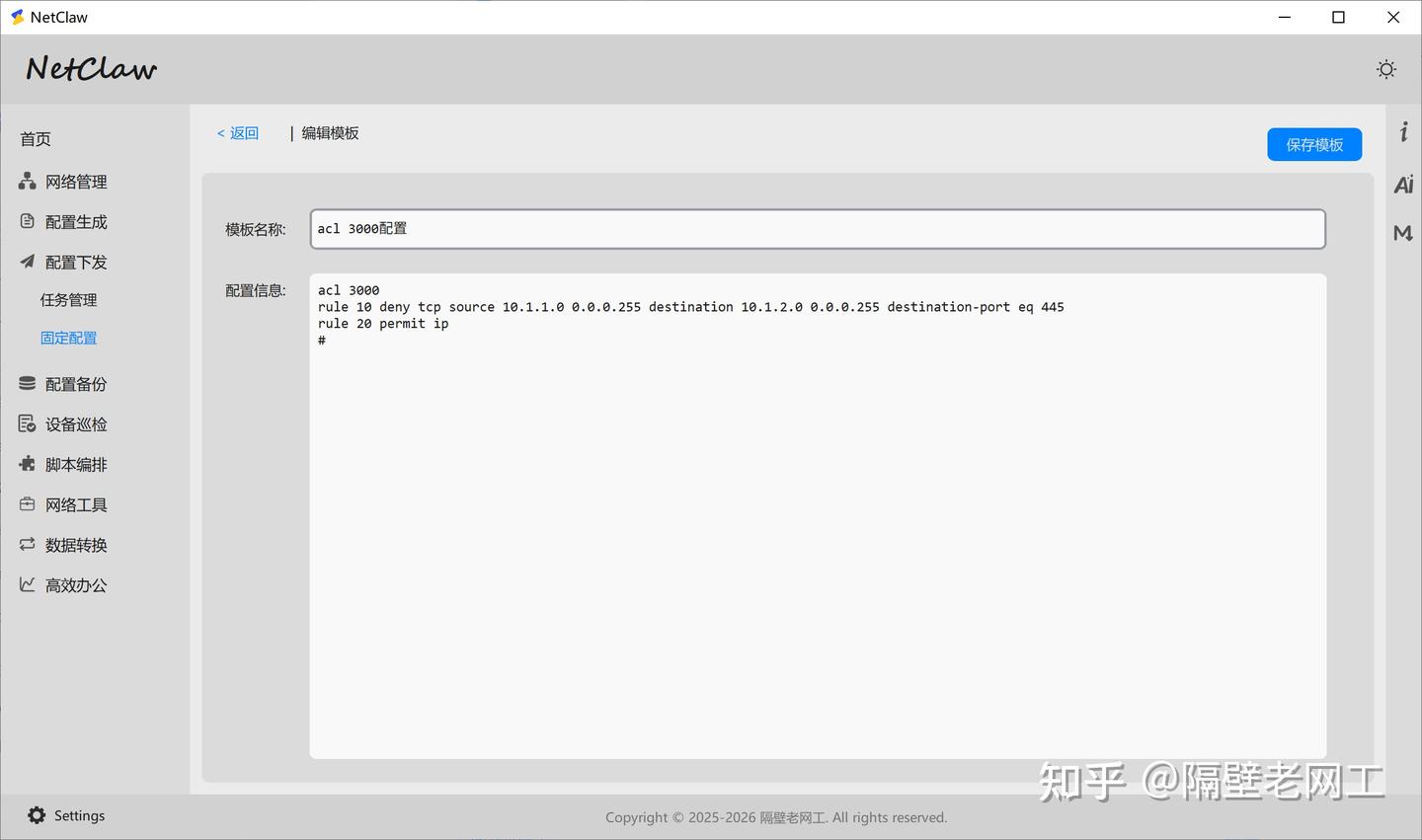

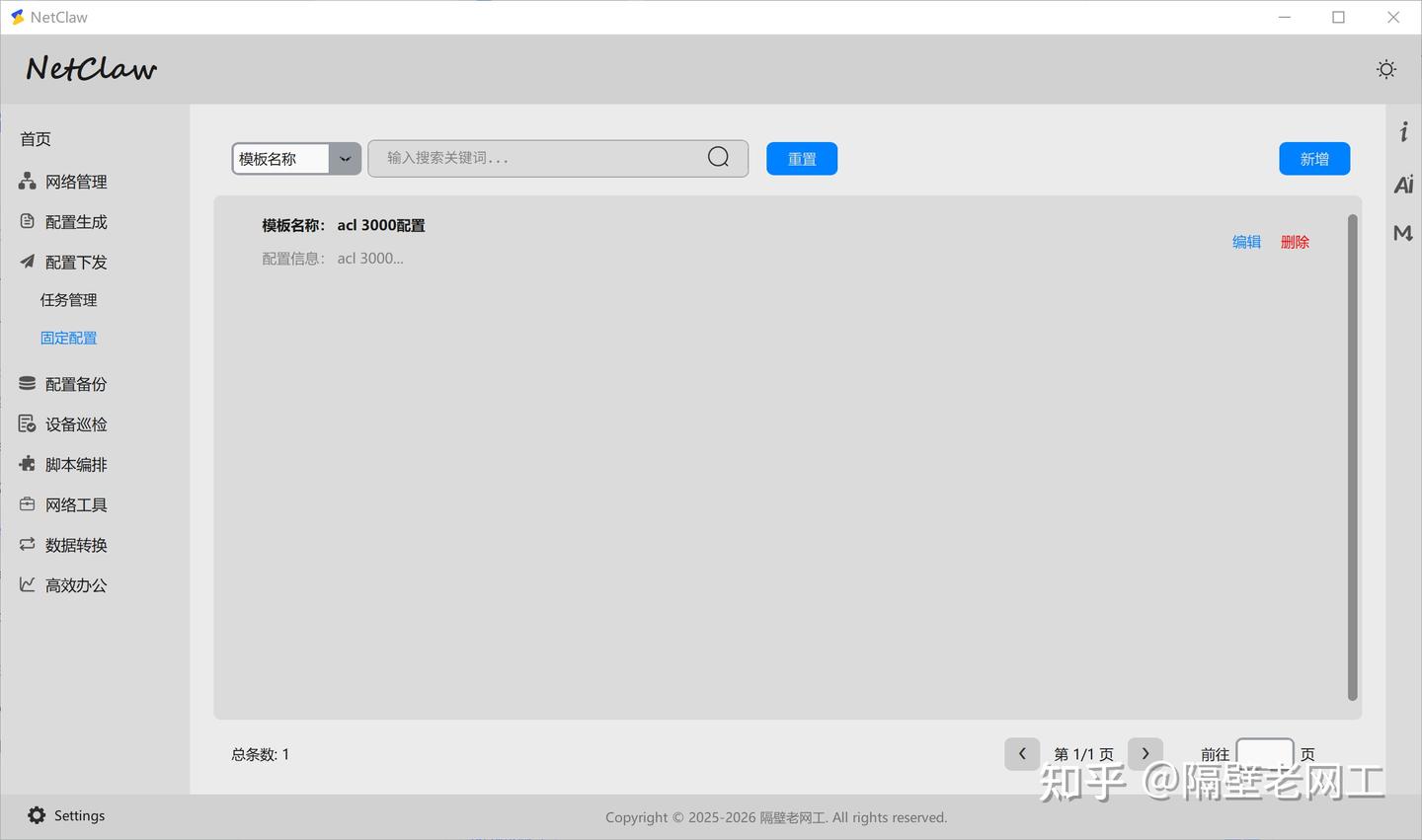

创建一个固定配置模块，配置下发任务可以快速引用

五、配置备份

自动化备份网络设备的关键信息。

任务配置：创建备份任务十分简单，只需设置名称、选择执行方式（推荐使用周期任务）和目标设备。系统会根据设备厂商自动匹配并执行备份命令。
备份内容：每次备份任务会自动拉取并保存三类关键信息：
- 全量运行配置（系统根据厂商自动适配，例如华为设备执行 display current-configuration，思科设备执行 show running-config）
- ARP 表项（如 display arp）
- MAC 地址表（如 display mac-address）

其他功能：

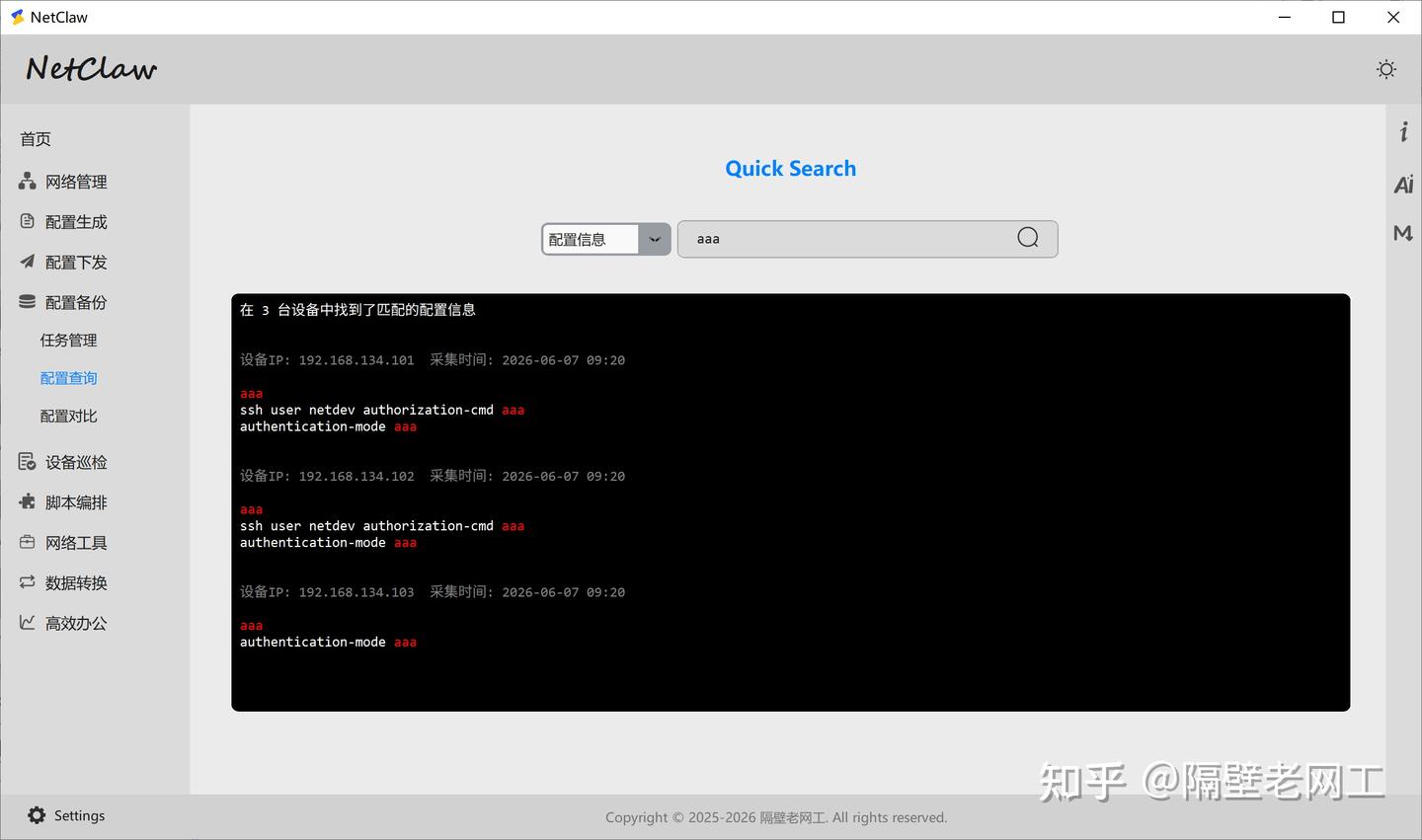

- 配置查询：基于备份数据进行关键字检索，快速查找关键配置、ARP 表、MAC 地址表等。

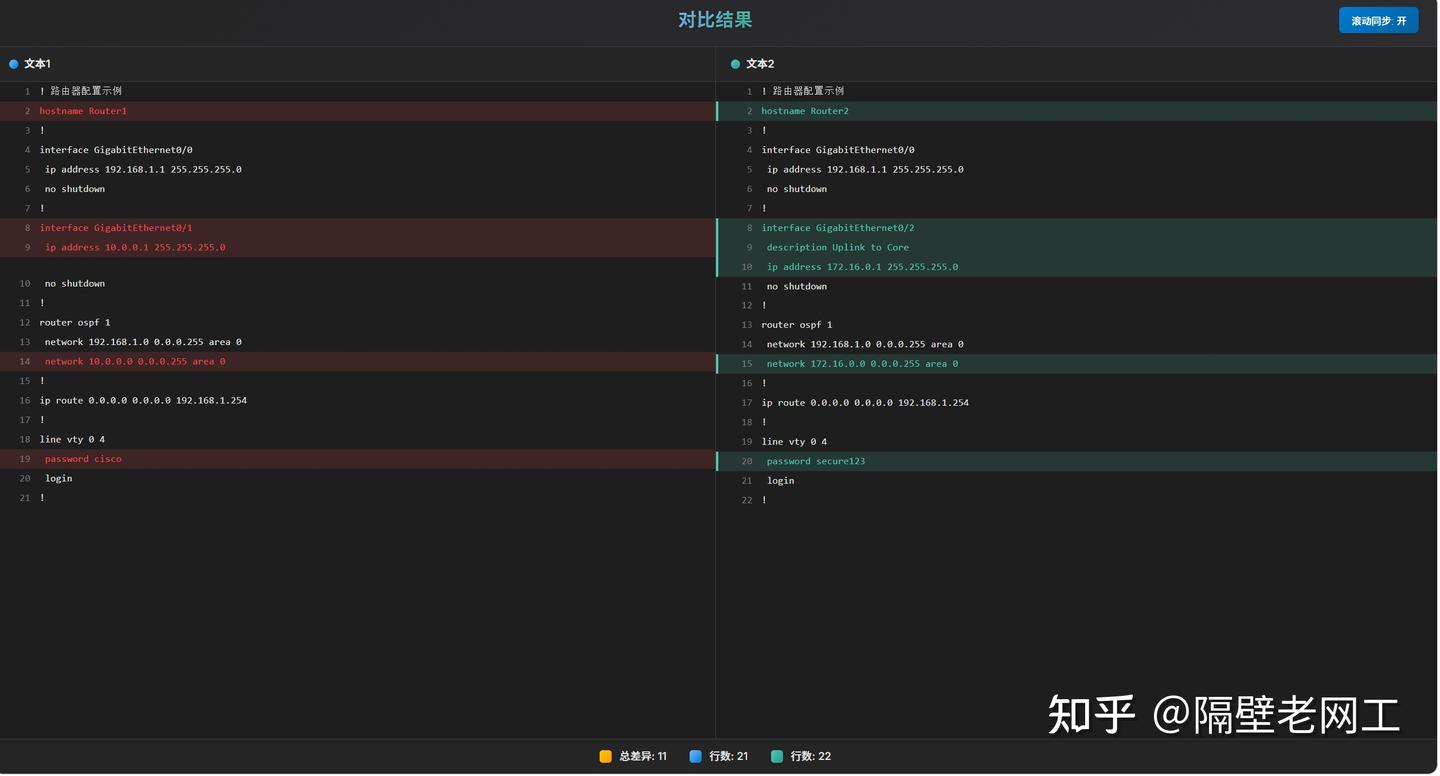

- 配置对比：提供文本对比工具。在左右两侧输入框分别粘贴变更前后的配置，点击“开始对比”，差异部分将高亮显示。

快速检索查找

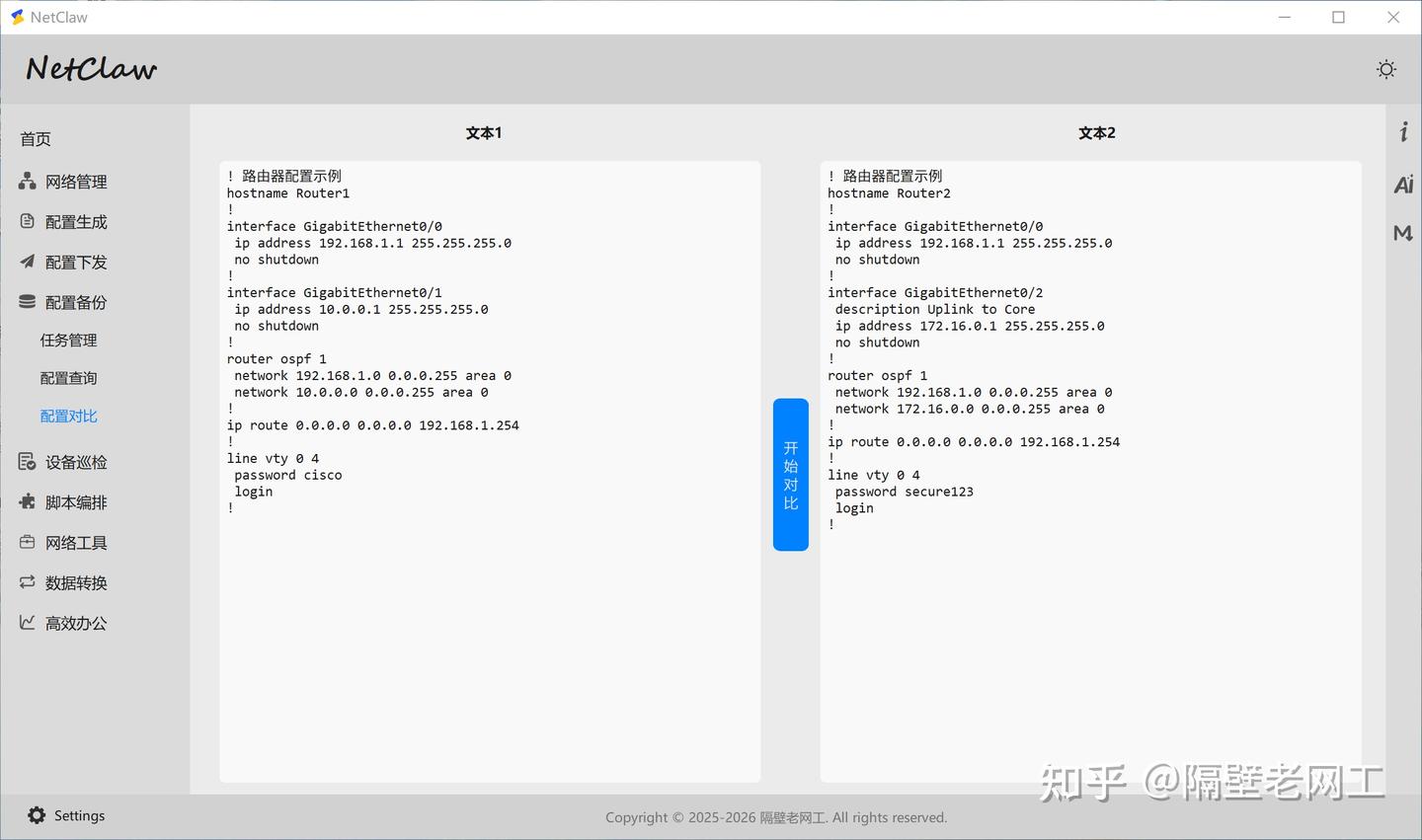

文本对比

六、自动化巡检

自动化巡检是 NetClaw 的核心价值体现。通过高内聚、低耦合的设计思想，将业务逻辑和实现代码彻底解耦，采用模块化设计，将「检查什么、怎么判断」的专家经验沉淀为可复用的巡检模板，通过灵活的参数配置，即可适配不同设备与场景，实现对多种类型设备、多种业务维度的自动化合规检查，并支持生成可视化报告。

6.1 巡检任务管理

创建与执行

创建巡检任务时，除了基本设置，核心是添加一个巡检模板。执行时，系统将智能处理：

设备筛选：根据每个模板的“约束条件”，从选择的设备中自动匹配适用设备，精准下发。

任务详情与报告

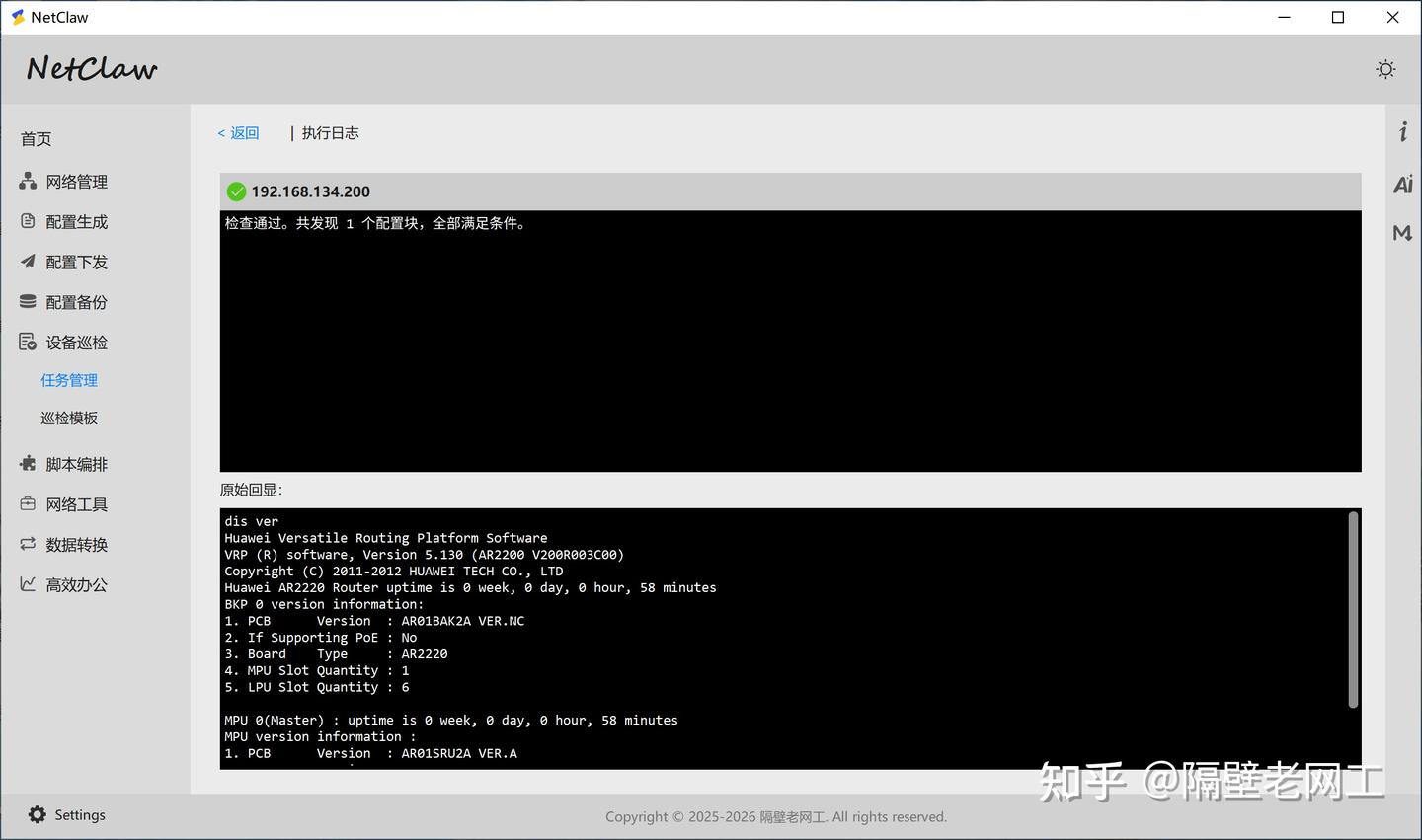

详细日志：点击某台设备，会展开其详细的巡检过程。根据模板类型不同，展示内容侧重不同：
- 正则匹配：展示下发命令后的原始回显以及正则匹配的具体判定，让结论有据可循。
- TextFSM 解析：展示下发命令后的原始回显、解析出的结构化数据表格，以及每条规则在过滤后的数据上的具体判定。

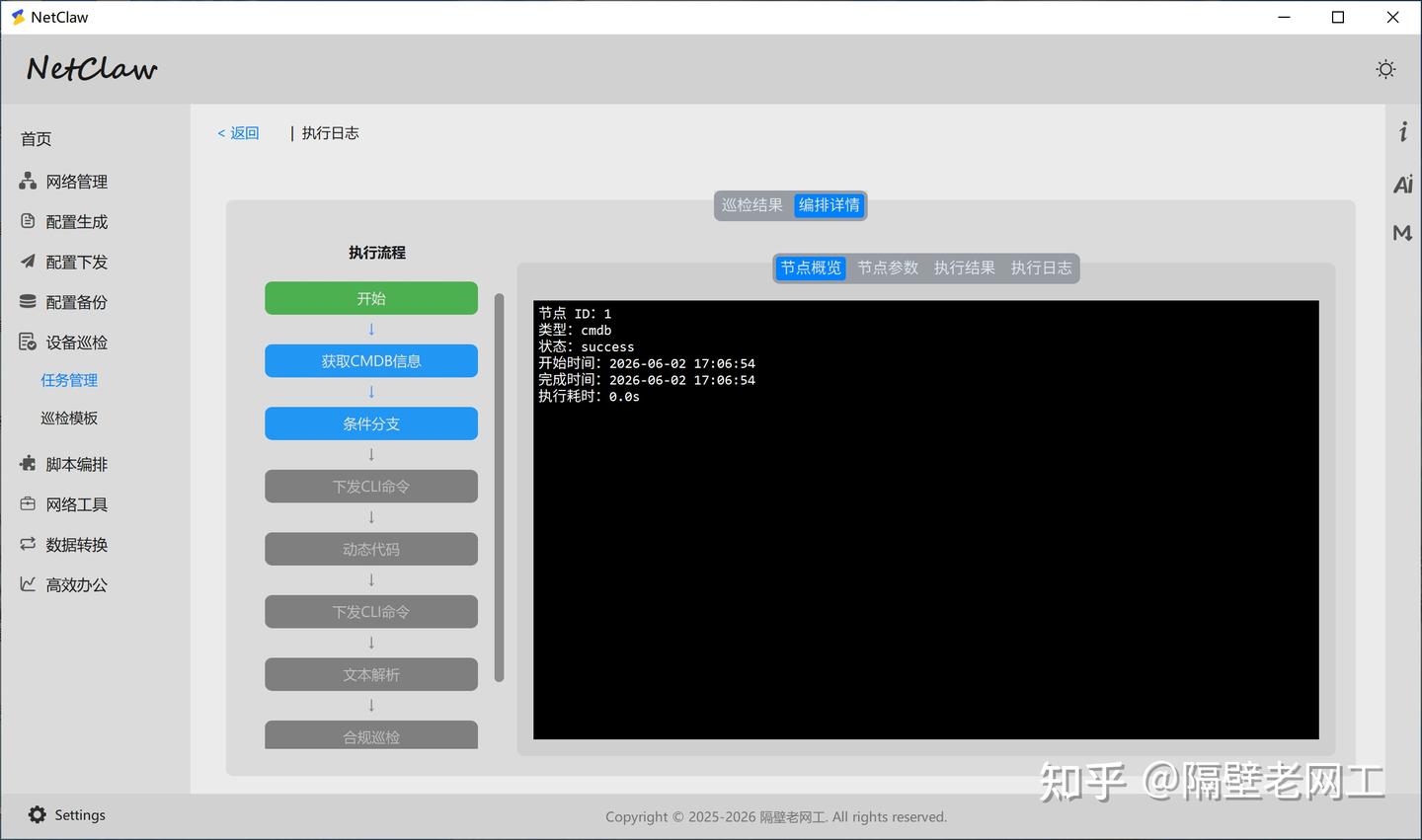

- 网络编排：以工作流实例的方式展示编排的完整执行过程。包括：
  - 全局执行结果：清晰展示工作流最终状态（成功、失败）。
  - 节点状态拓扑：高亮每个原子节点的执行状态，可视化节点间的数据流向。对于条件分支等节点，会明确标记出本次实例实际执行的路径。
  - 深度钻取分析：允许用户点击任一节点，查看其完整的执行信息快照，包括输入参数、结构化输出结果以及排错所需的详细执行日志。

- 自定义脚本：展示基于自定义脚本规则的判断回显，输出脚本中定义的任意自定义信息，更加灵活。日志中会打印脚本返回的 message 内容，便于跟踪具体判定逻辑。

巡检报告：点击“巡检报告”按钮，可一键生成包含巡检名称、评估标准及详细结果的 HTML 网页报告，方便存档与汇报。

6.2 巡检模板

巡检模板是自动化巡检的灵魂，它定义了“检查谁、检查什么、如何判定”的完整逻辑。

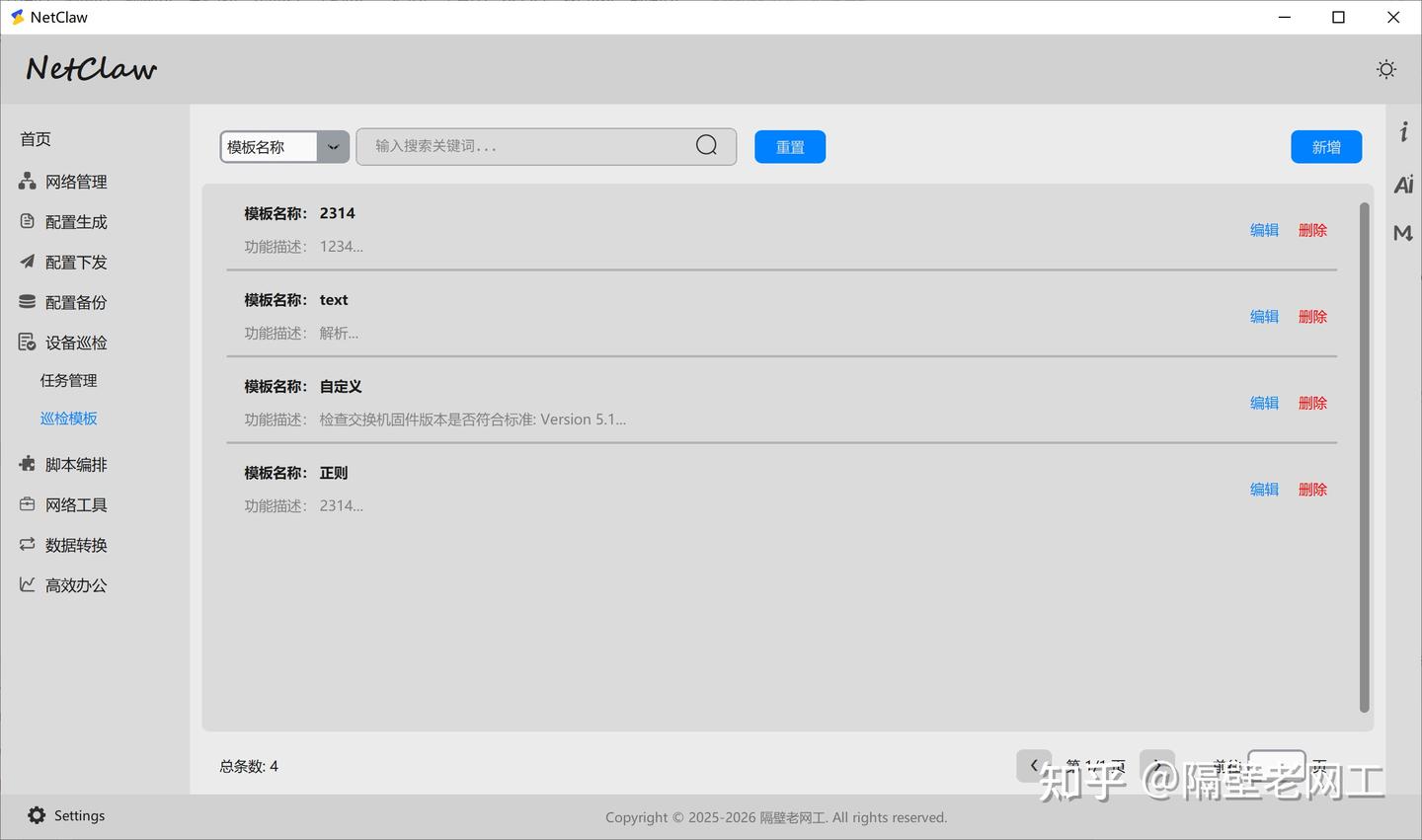

模板列表与管理

所有模板以卡片形式罗列，支持搜索、新增、编辑和删除。

创建与编辑模板

一个完整的巡检模板包含四个核心部分：

1. 基本信息

巡检名称：模板的唯一标识。
巡检描述：详述检查目的、检查内容和合规标准等，方便理解与复用。

2. 约束条件

精准定义模板的适用设备范围。系统会将目标设备的“厂商、型号、分区、角色”与此处设置比对，只有所有条件全部匹配（支持正则匹配，ALL 表示匹配所有）的设备，才会执行，从源头精准匹配。

字段	说明	默认值
设备厂商	如华为	ALL
硬件型号	如 S[567]7	ALL
网络分区	如测试区	ALL
设备角色	如核心\\|接入	ALL

3. 巡检模式

系统提供四种从简单到复杂的巡检模式，通过巡检模式按钮切换。

4. 业务逻辑配置

模式一：正则匹配： 适用于简单的文本匹配。
- 命令：执行的查询命令，如 display version。
- 锚点（可选）：通过首尾锚点锁定文本范围，支持正则。
- 前置条件（可选）：设置先决条件，如果满足先决条件才进行匹配信息的检查。
- 匹配规则：定义匹配信息正则，并选择“要求出现”（匹配到则合规，反之不合规）或“禁止出现”（匹配到则不合规，反之合规）。

示例：检查设备版本是否为 5.1。 命令：display version 匹配信息：Version\s+5\.1，匹配类型：要求出现。

模式二：TextFSM 解析：TextFSM 是一种基于模板的文本解析引擎，可将半结构化的 CLI 回显（如 show 命令输出）转换为结构化数据（字典格式）。NetClaw 在原生 TextFSM 基础上进行了扩展，不仅支持字符串、字符串列表的提取，还可自动识别并解析整数、浮点数、时间戳等多种数据类型，并引入数据过滤与合规巡检规则，使解析结果可直接用于自动化判定。适用于需要对回显进行结构化提取与复杂判定的场景。
- 命令：支持多条命令，每行一条，回显将拼接后解析。
- TextFSM 模板：编写模板以提取变量，系统会自动识别变量类型。
- 数据过滤（可选）：对解析出的结构化数据进行筛选。
- 巡检规则（必填）：在数据过滤的基础上执行合规判定，支持值与值、值与变量的比较。

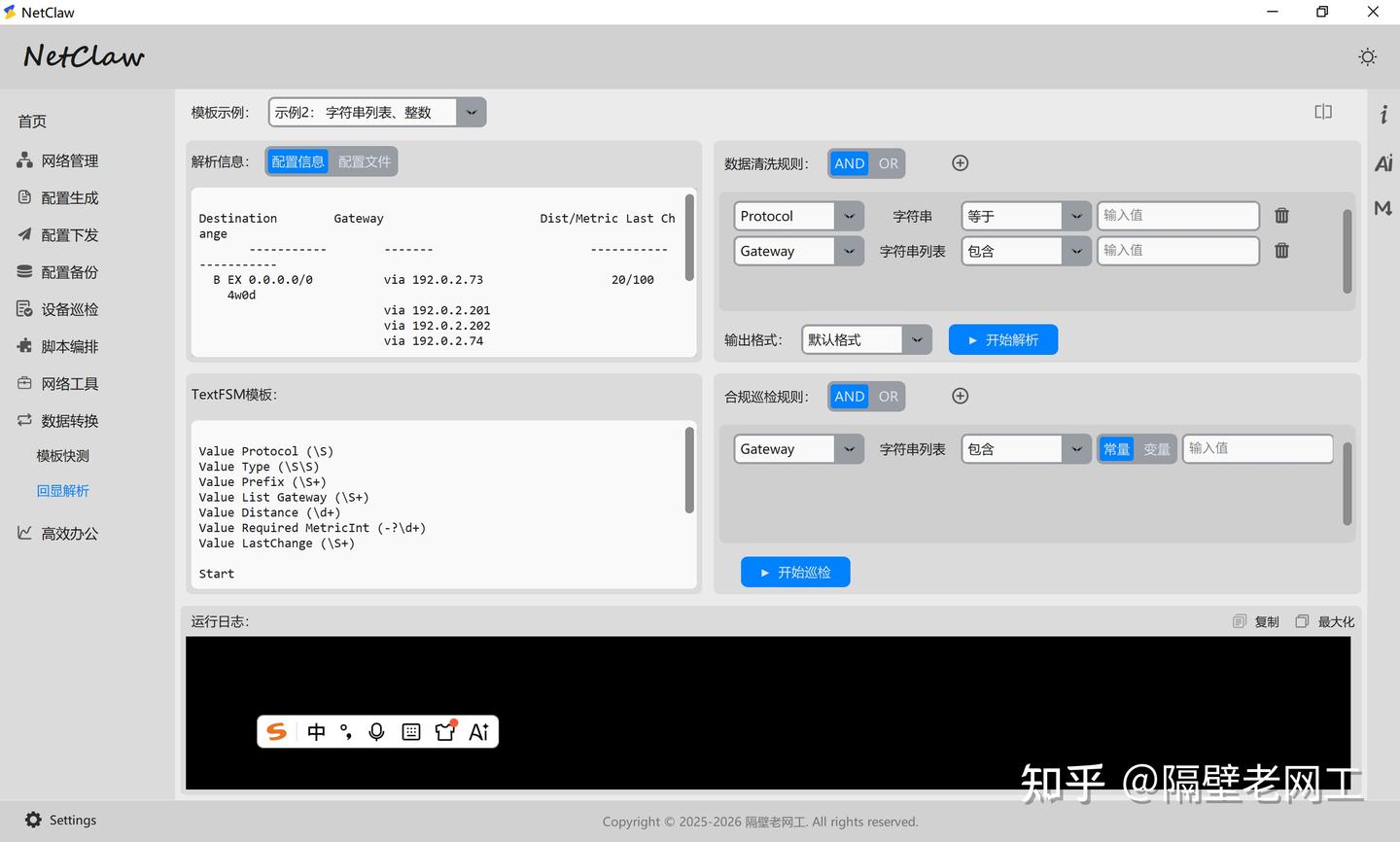

提示：您可以在「万能回显解析」模块中离线调试 TextFSM 模板与巡检规则，验证通过后再导入正式模板，大幅降低调试成本。

系统扩展后的数据类型与对应运算符如下：

数据类型	可用运算符
字符串	等于、不等于、包含、不包含、被正则匹配、以…开头、以…结尾
整数	==, !=, <, >, <=, >=
浮点数	==, !=, <, >, <=, >=
字符串列表	包含、不包含、元素个数等于
字符串集合	包含、不包含、元素个数等于
整数列表	包含、不包含、元素个数等于、最大值、最小值
浮点数列表	包含、不包含、元素个数等于、最大值、最小值
时间戳	时间间隔小于、时间间隔大于

类型识别规则：

字符串和字符串列表的识别与原生 TextFSM 一致，遵循标准 TextFSM 语法。
其他 6 种扩展类型需在 Value 定义的 option 字段中添加 Required ，通过变量名后缀及变量对应的正则内容来识别：

若无 List 字段：
- 变量名以 Int 结尾，且正则匹配 -?\d+，则识别为整数。
- 变量名以 Flt 结尾，且正则匹配 -?\d+\.\d+，则识别为浮点数。
- 变量名以 Date 结尾，且正则匹配 ((Jan|Feb|Mar|Apr|May|Jun|Jul|Aug|Sep|Oct|Nov|Dec) \d{1,2} \d{4} \d{2}:\d{2}:\d{2}|\d{4}-\d{1,2}-\d{1,2} \d{2}:\d{2}:\d{2}|\d{4}-\d{1,2}-\d{1,2})，则识别为时间戳。
若有 List 字段：
- 变量名以 Int 结尾，正则同整数，识别为整数列表。
- 变量名以 Flt 结尾，正则同浮点数，识别为浮点数列表。
- 变量名以 Set 结尾，则识别为字符串集合。

示例：检查设备内存利用率是否低于 80%。

命令：display memory-usage

假设设备回显为：

Memory utilization statistics at 2026-06-04 15:23:49 676 ms
System Total Memory Is: 159383552 bytes
Total Memory Used Is: 128102308 bytes
Memory Using Percentage Is: 80%

对应的 TextFSM 模板可编写为：

Value Required UsageInt (-?\d+)

Start
 ^.*Memory Using Percentage Is:\s+${UsageInt}% -> Record

该模板将自动识别 UsageInt 为整数类型。巡检规则设置为：UsageInt < 80，即可判定合规。

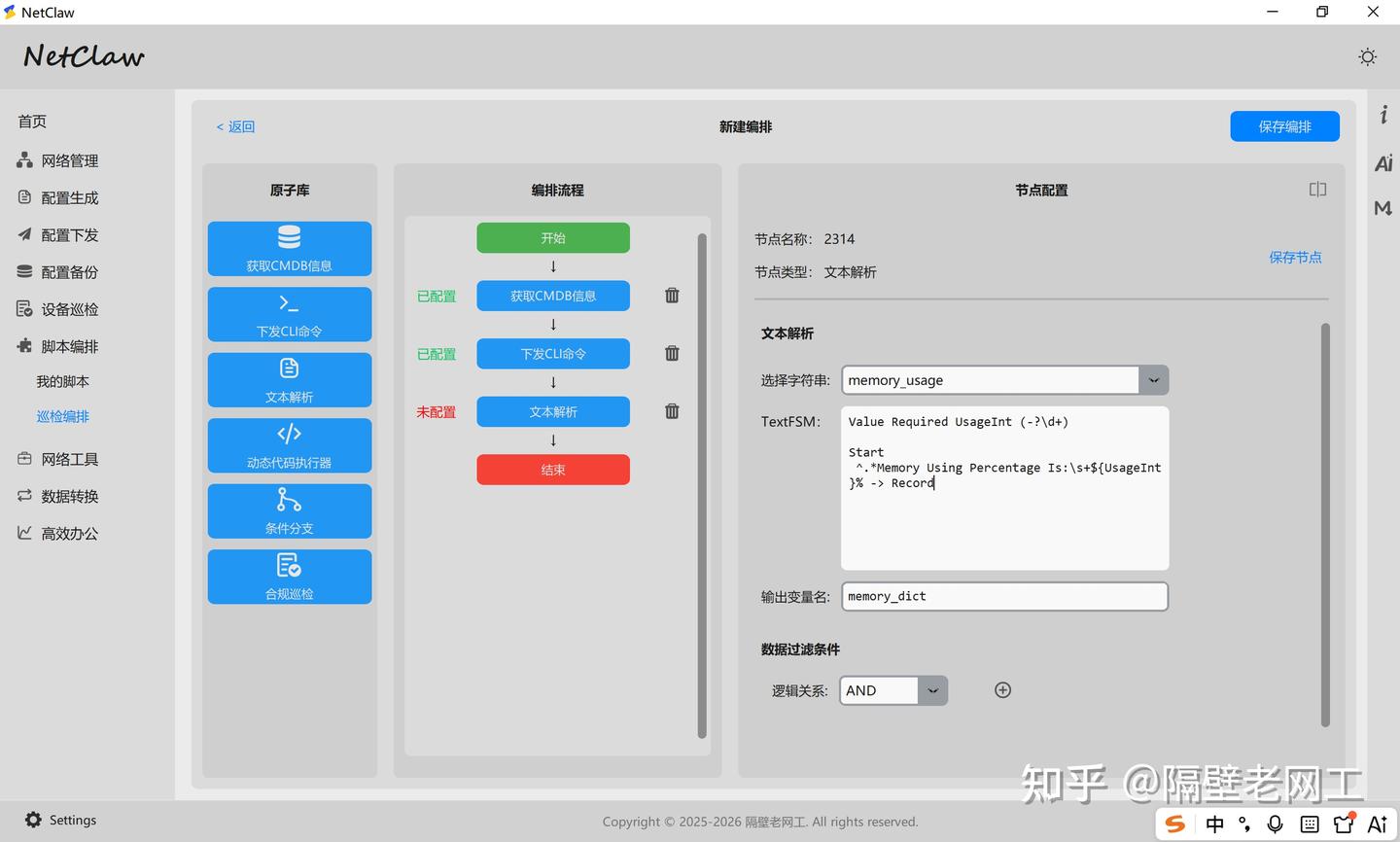

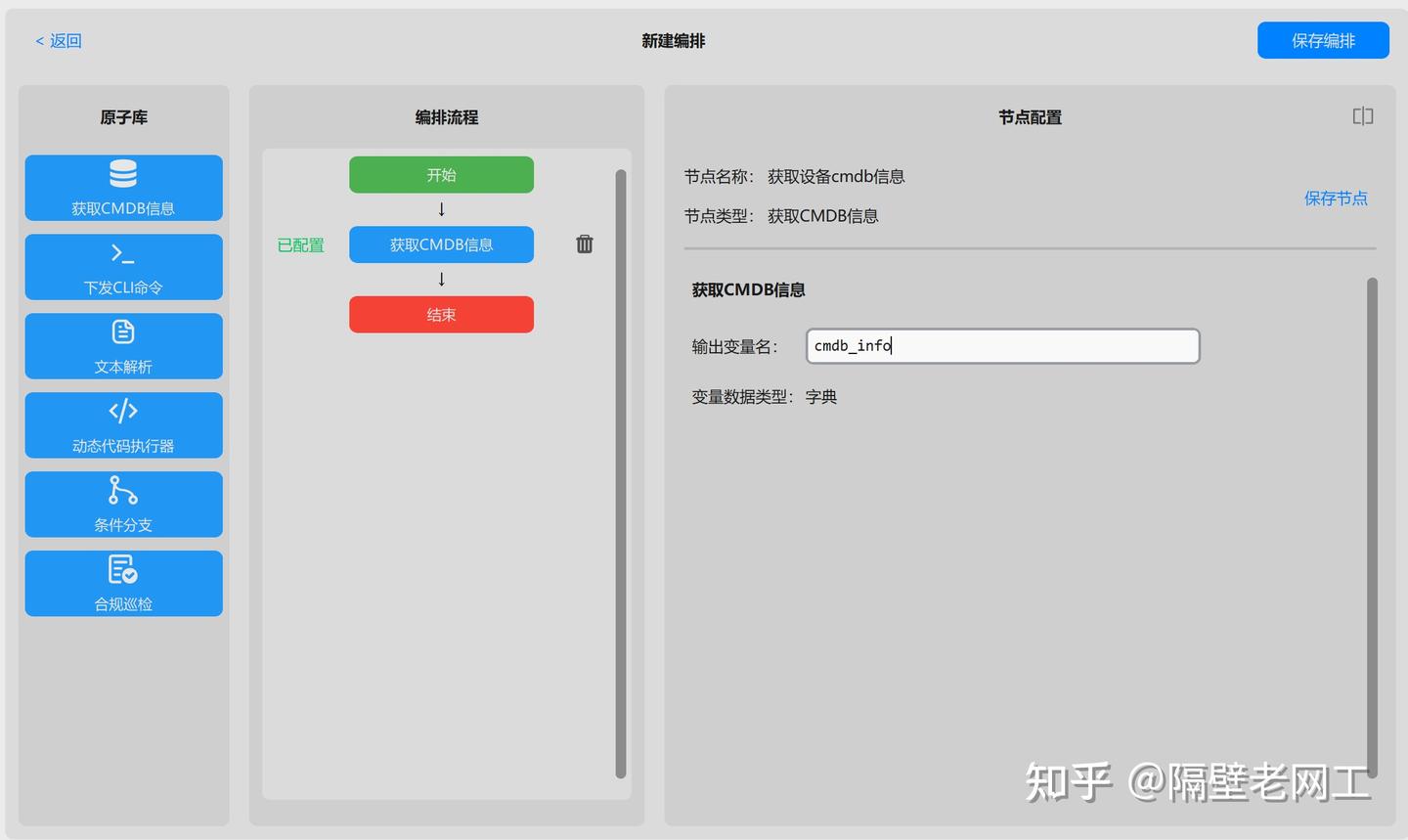

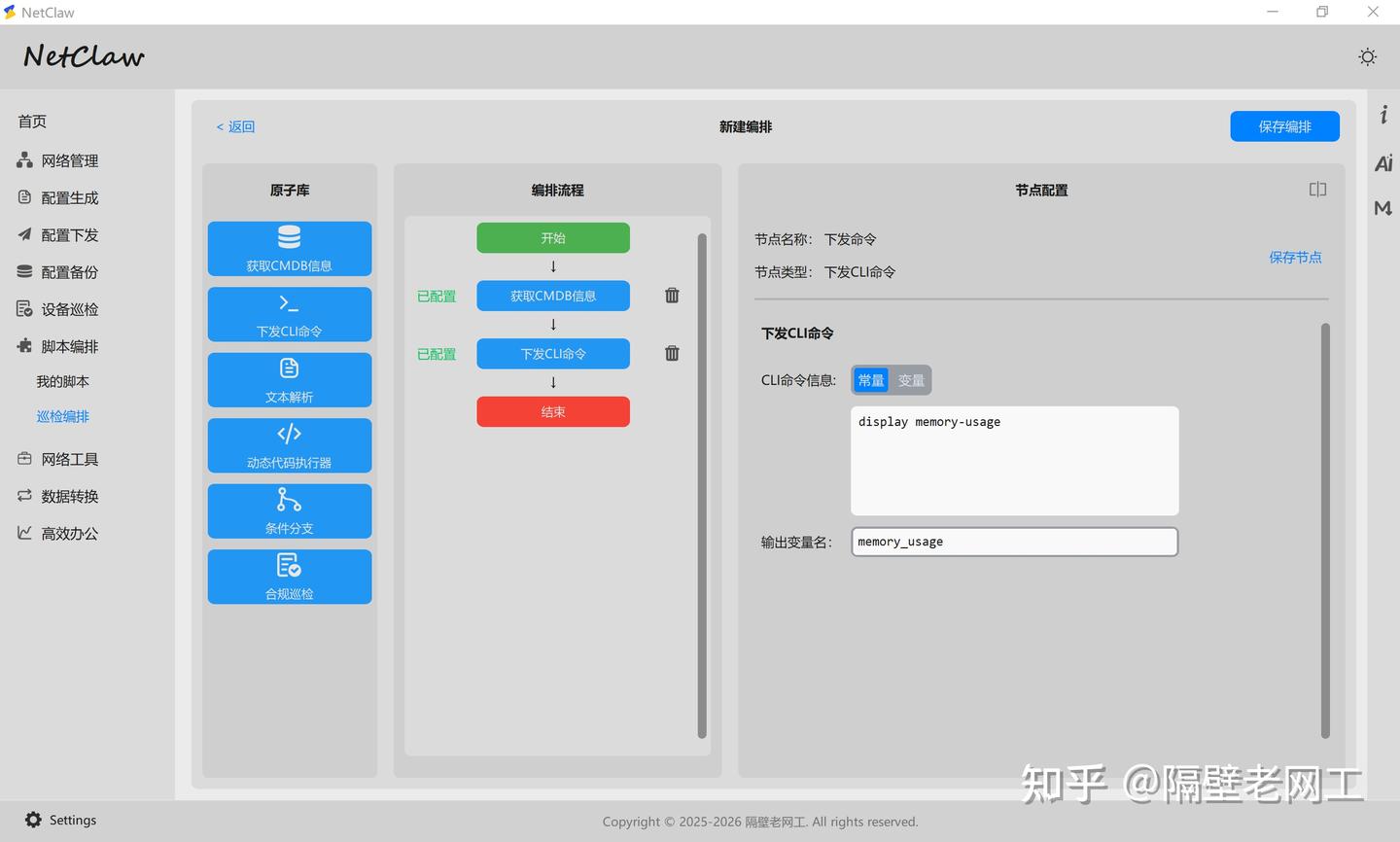

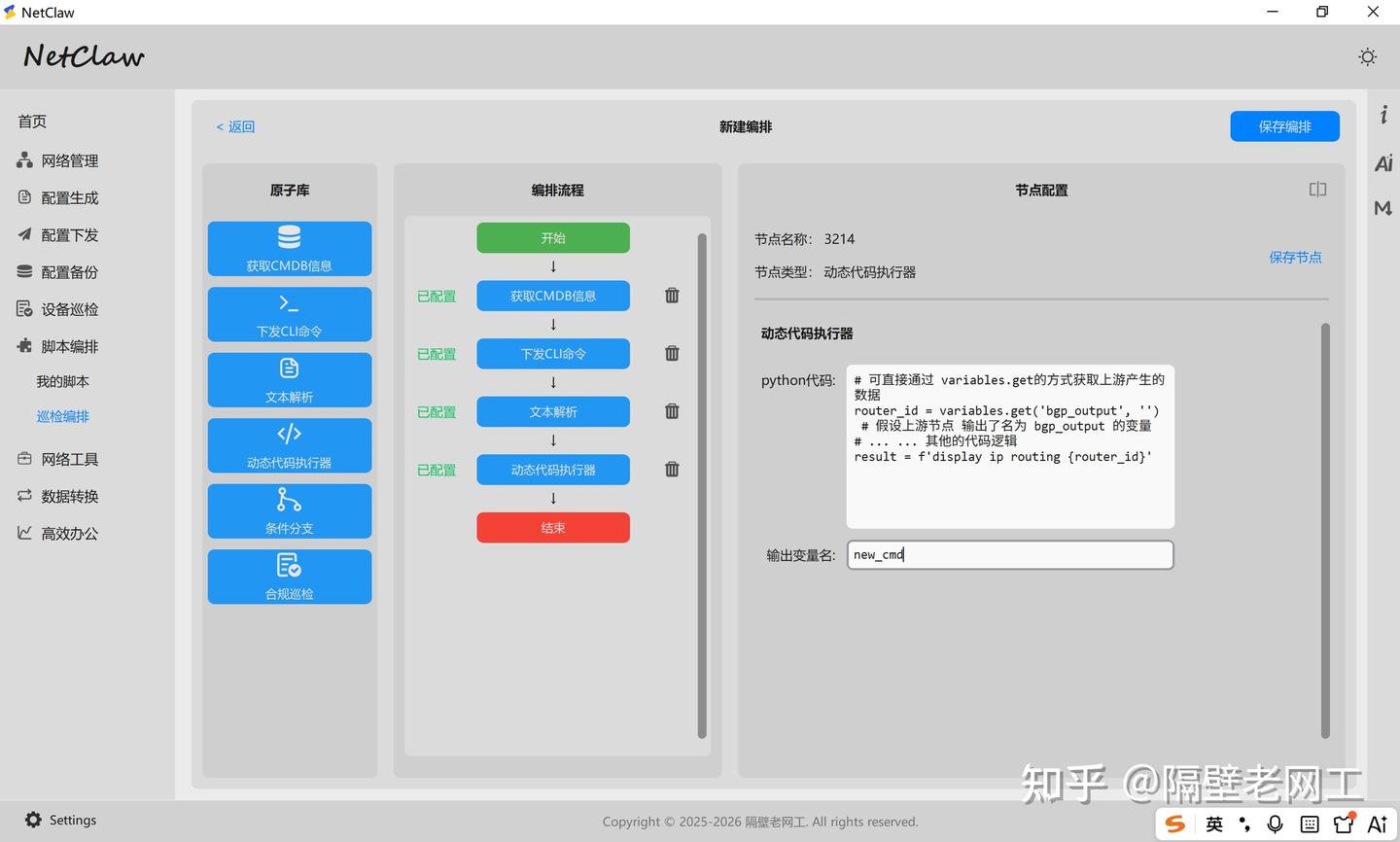

模式三：网络编排： 选用在“网络编排”模块中设计的、包含合规巡检节点的工作流，详细教程见“网络编排”章节。
模式四：自定义脚本： 面向高级用户，提供最大灵活性。可编写自定义 Python 脚本，实现完全自由的巡检逻辑。
- 接口规范：脚本必须定义 main(devices) 函数，并返回包含 code（"success" 或 "fail"）和 message 的字典。您可以在函数内使用内置的 execute_commands 等方法与设备交互，无需处理连接池与多线程细节。 > 安全提示：请确保脚本来源可靠，避免执行未经验证的代码。

代码示例（根据设备型号执行不同检查）：

# 请参照以下格式自定义巡检脚本

def check_switch_version(devices):
    """
    检查交换机固件版本是否符合标准: Version 5.1
    """
    results = {}
    # 执行命令，获取所有设备的输出
    cmd_output_list = execute_commands(devices, ['display version'])

    for item in cmd_output_list:
        ip = item['IP']
        if item['code'] != 'success':
            results[ip] = {"code": "fail", "message": f"命令执行失败: {item['message']}"}
            continue

        if "Version 5.2" in item['message']:
            results[ip] = {"code": "success", "message": "版本符合标准"}
        else:
            results[ip] = {"code": "fail", "message": "版本不符合标准"}

    return results


def main(devices):
    # 1. 按型号分流：型号为 'S5700' 的设备默认合规
    default_devices = [dev for dev in devices if dev.get('型号') == 'S5700']
    check_devices = [dev for dev in devices if dev.get('型号') != 'S5700']

    results = {}
    for dev in default_devices:
        ip = dev.get('hostname')
        results[ip] = {"code": "success", "message": "型号S5700默认合规"}

    # 2. 对需要检查的设备进行版本检查
    if check_devices:
        check_results = check_switch_version(check_devices)
        results.update(check_results)

    return results


# 固定格式，devices巡检时传入，无需在代码中定义
result = main(devices)

操作示例：创建一个检查「华为设备版本合规」的巡检模板

进入「巡检模板」页面，点击「新增模板」。
基本信息：

巡检名称：华为设备版本检查
巡检描述：确保所有华为设备运行版本 5.1
约束条件：
设备厂商：选择 华为，其余保持默认 ALL。
巡检模式：选择「正则匹配」。
业务逻辑配置：
命令：display version
匹配规则：添加规则，正则为 Version\s+5\.1，匹配类型为「要求出现」。
点击「保存」。之后在创建自动化巡检任务时，即可选择此模板，系统只会对华为设备执行该检查。

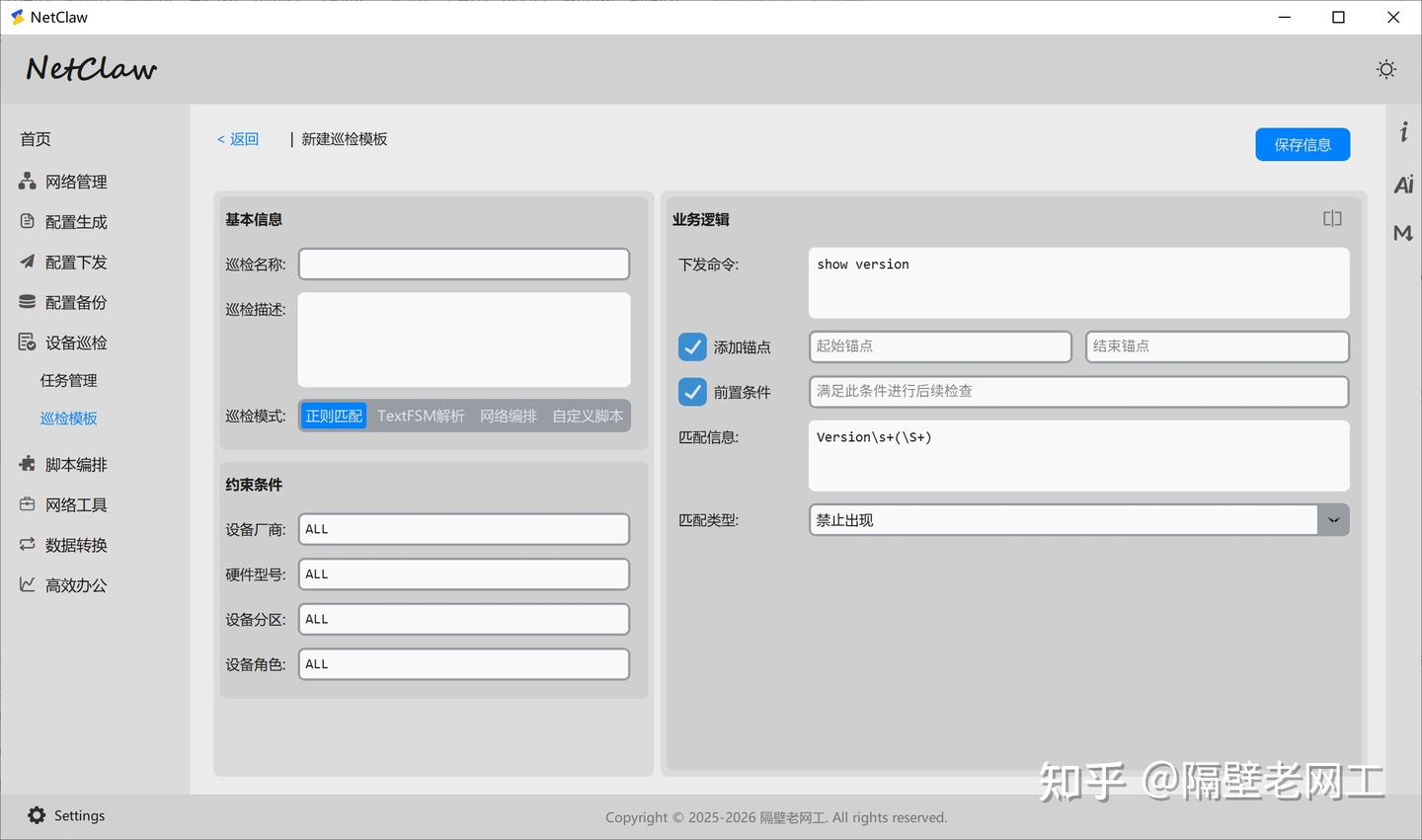

正则匹配类型巡检创建界面

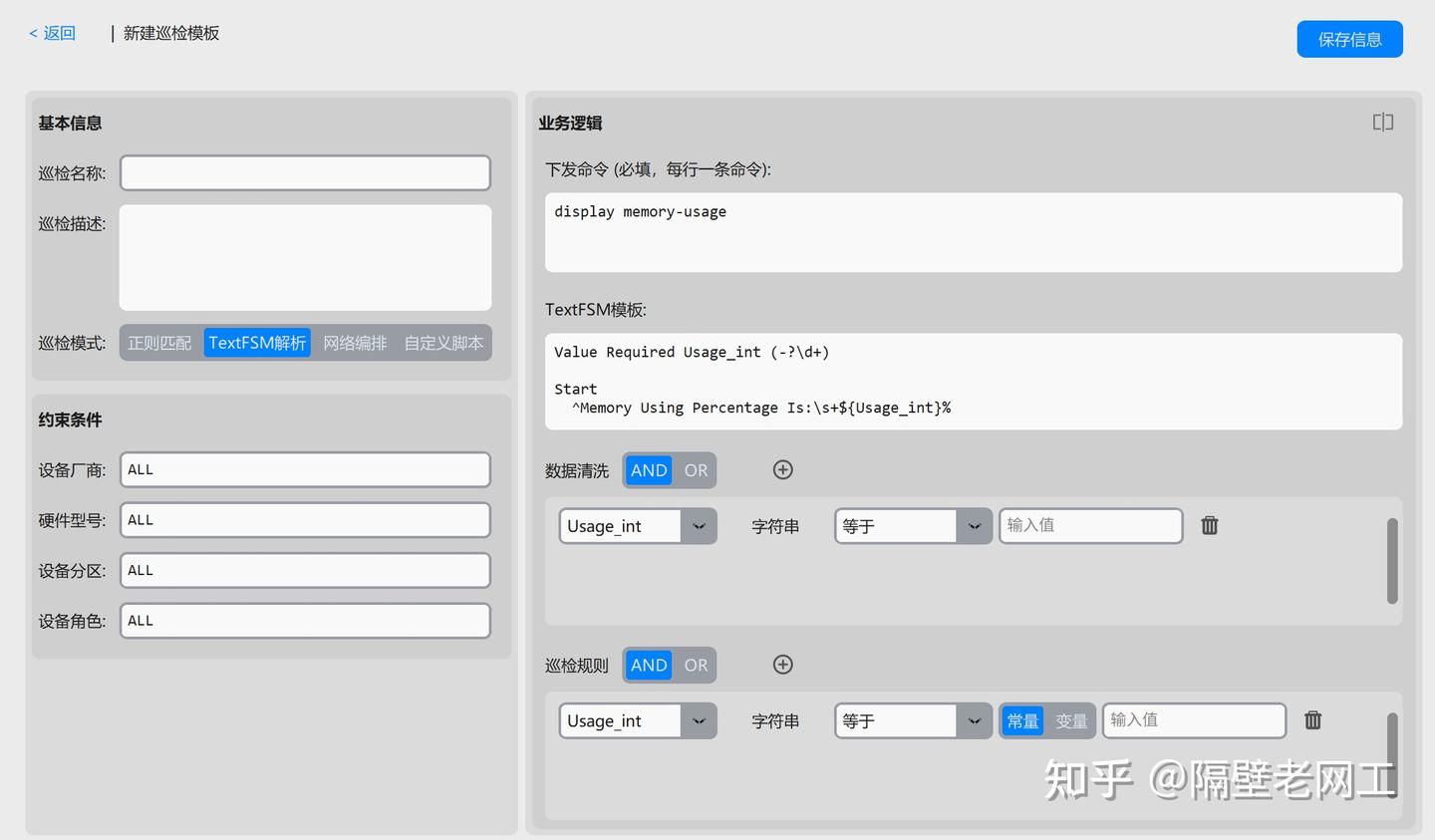

TextFSM解析

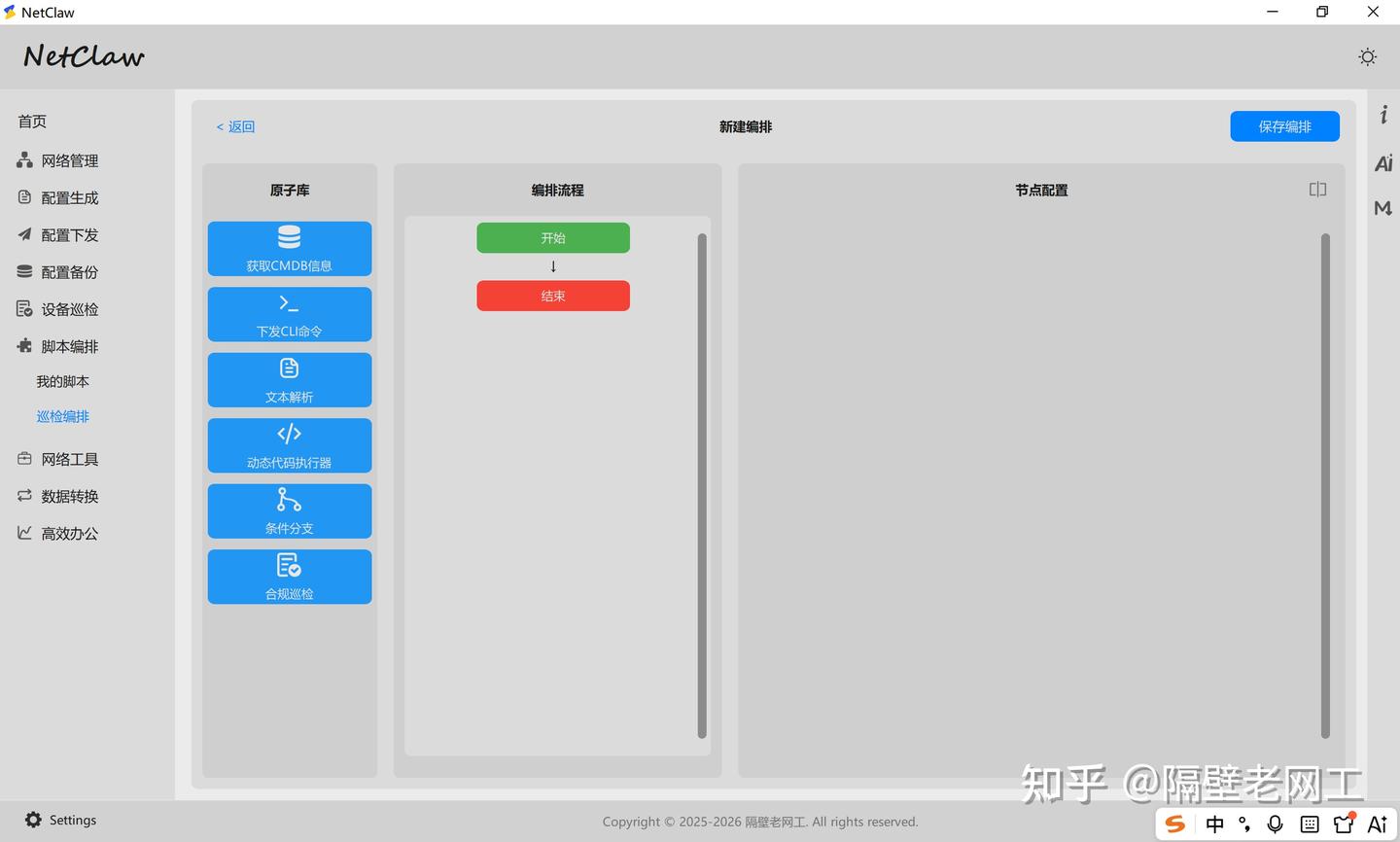

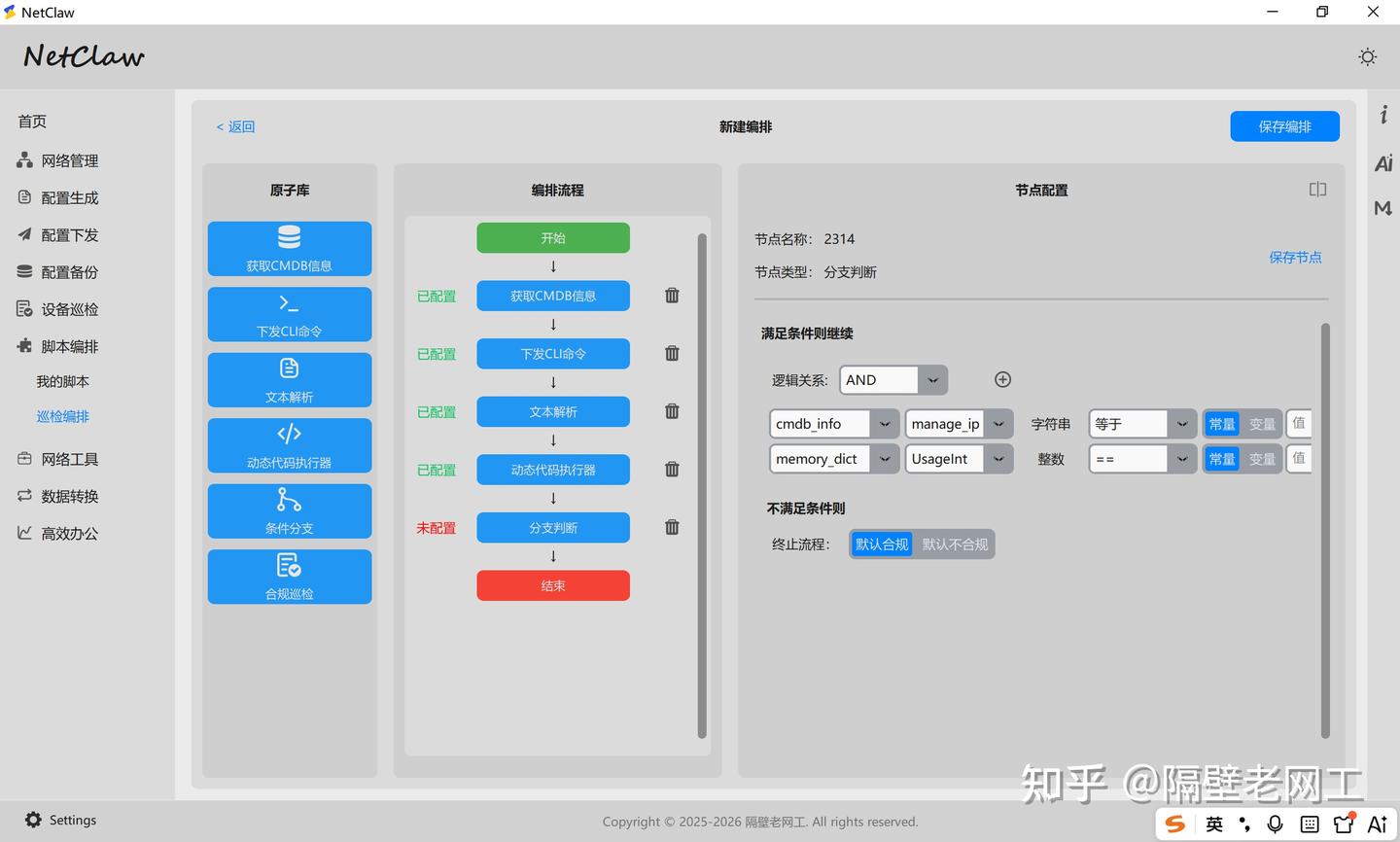

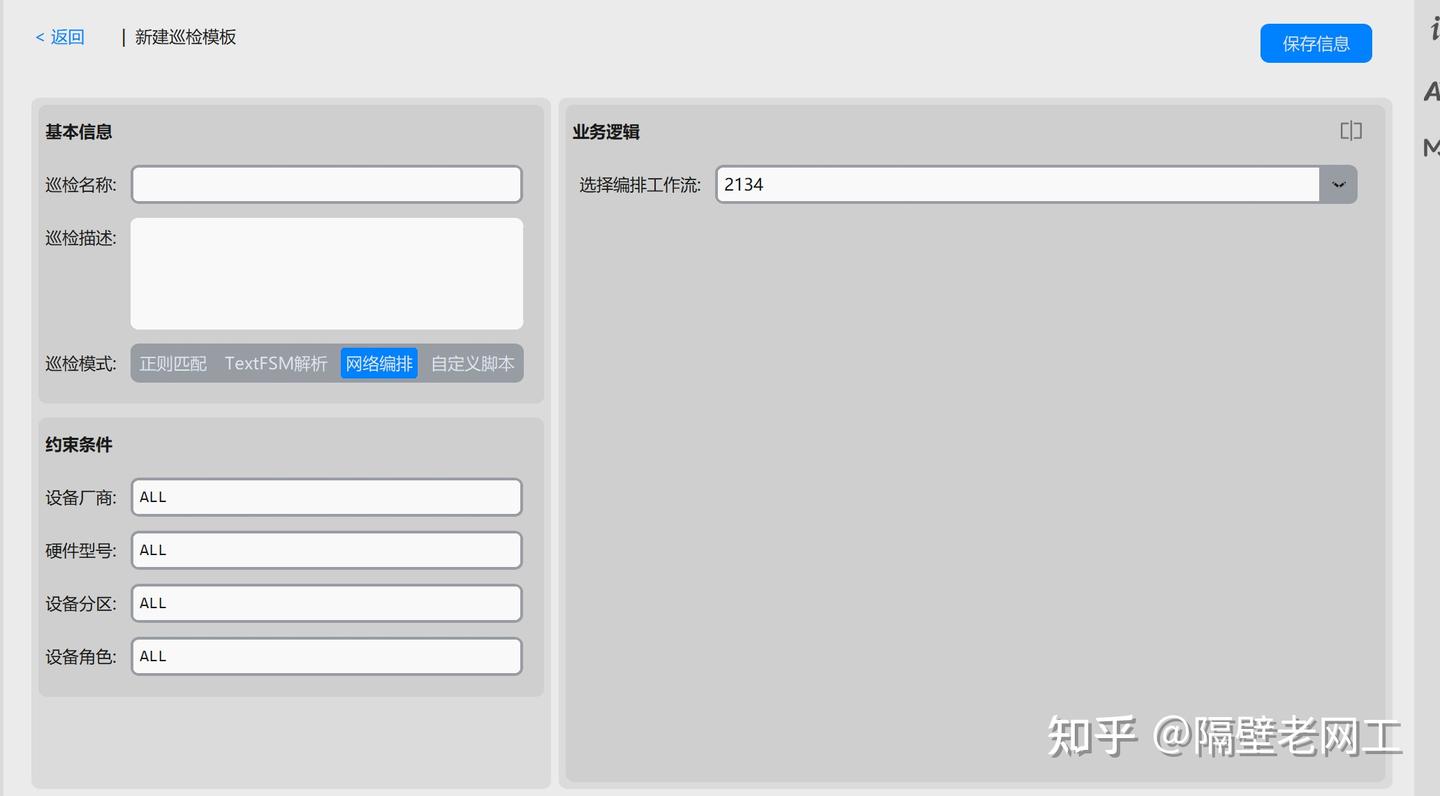

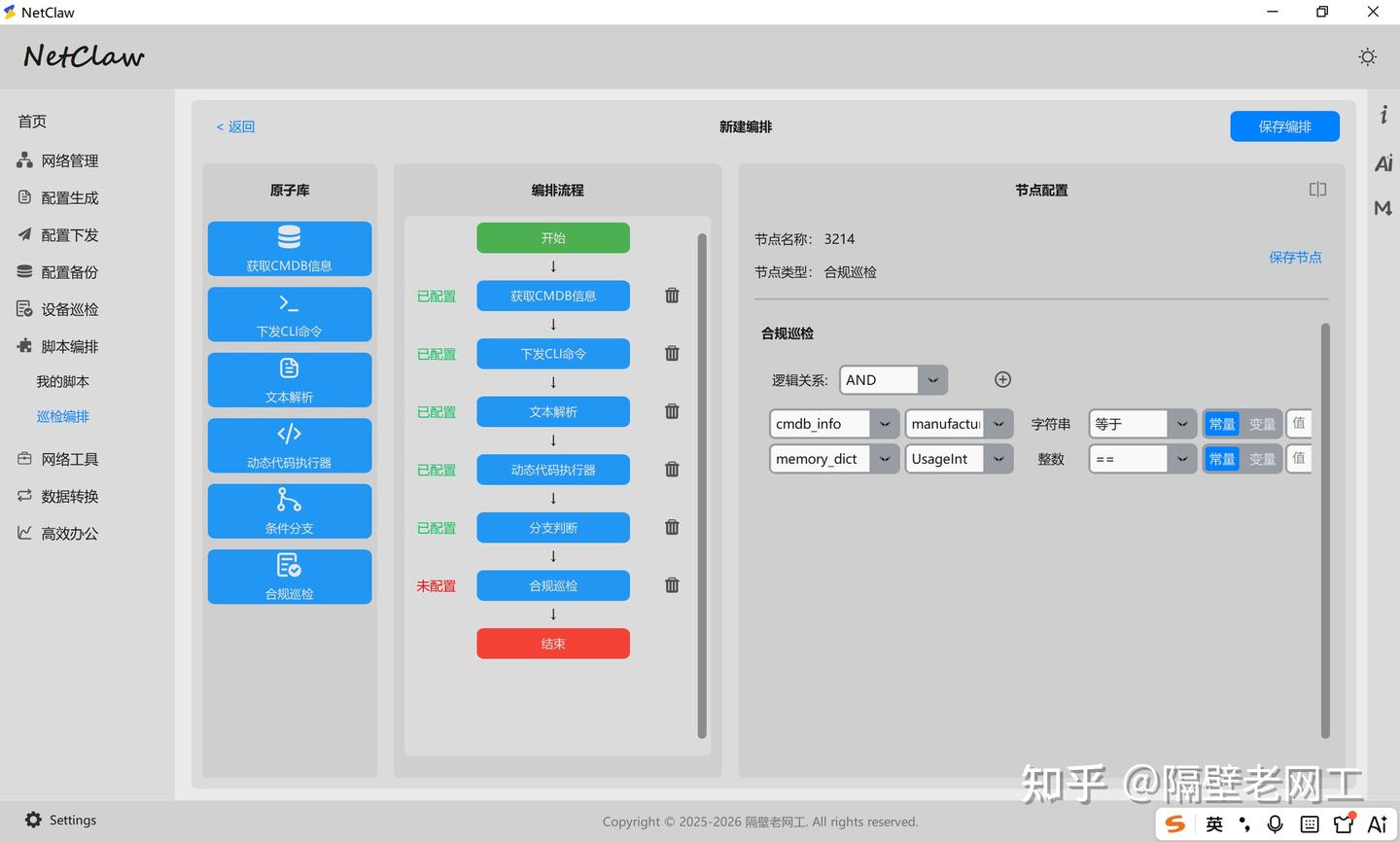

网络编排巡检

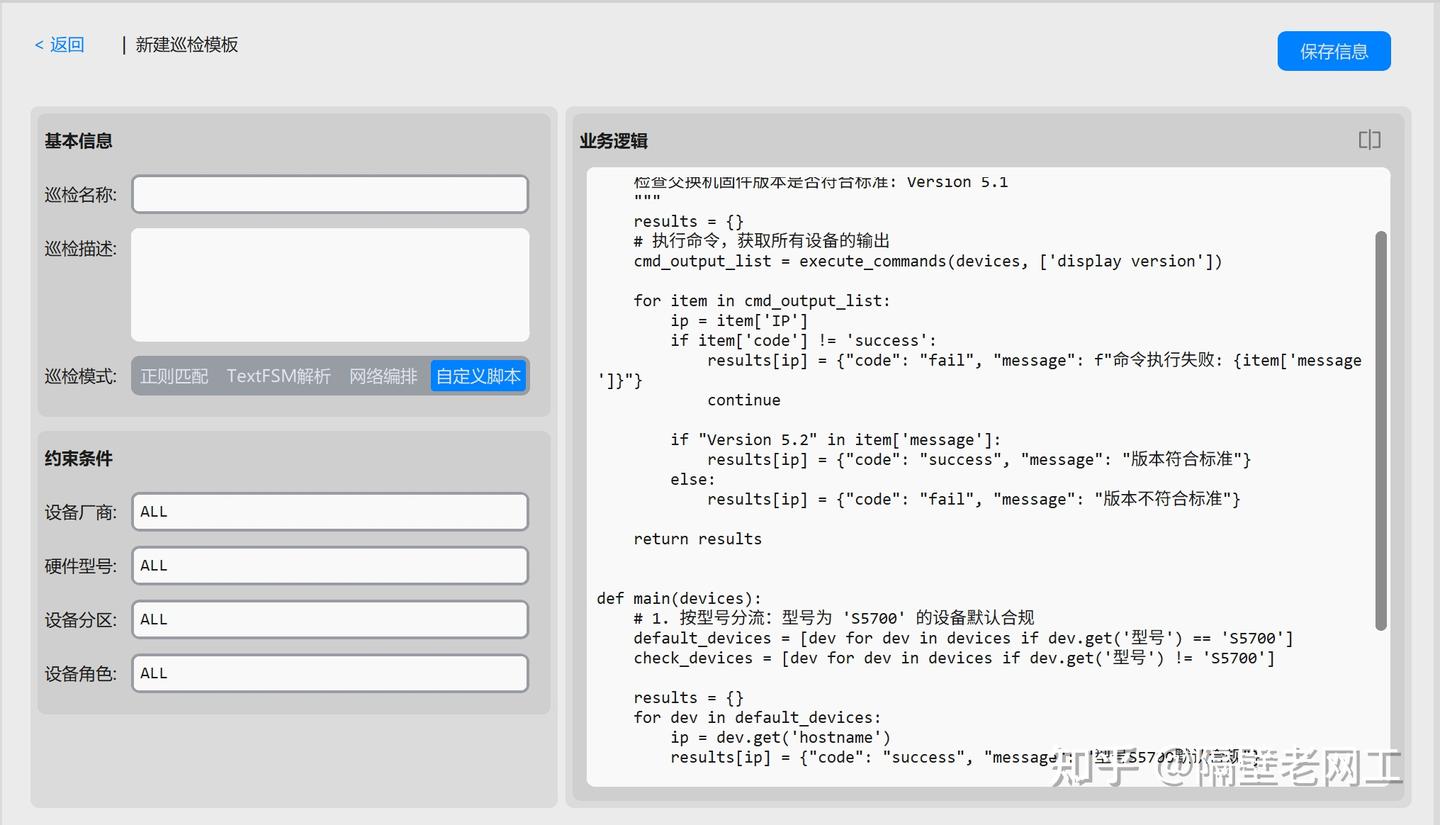

自定义脚本巡检

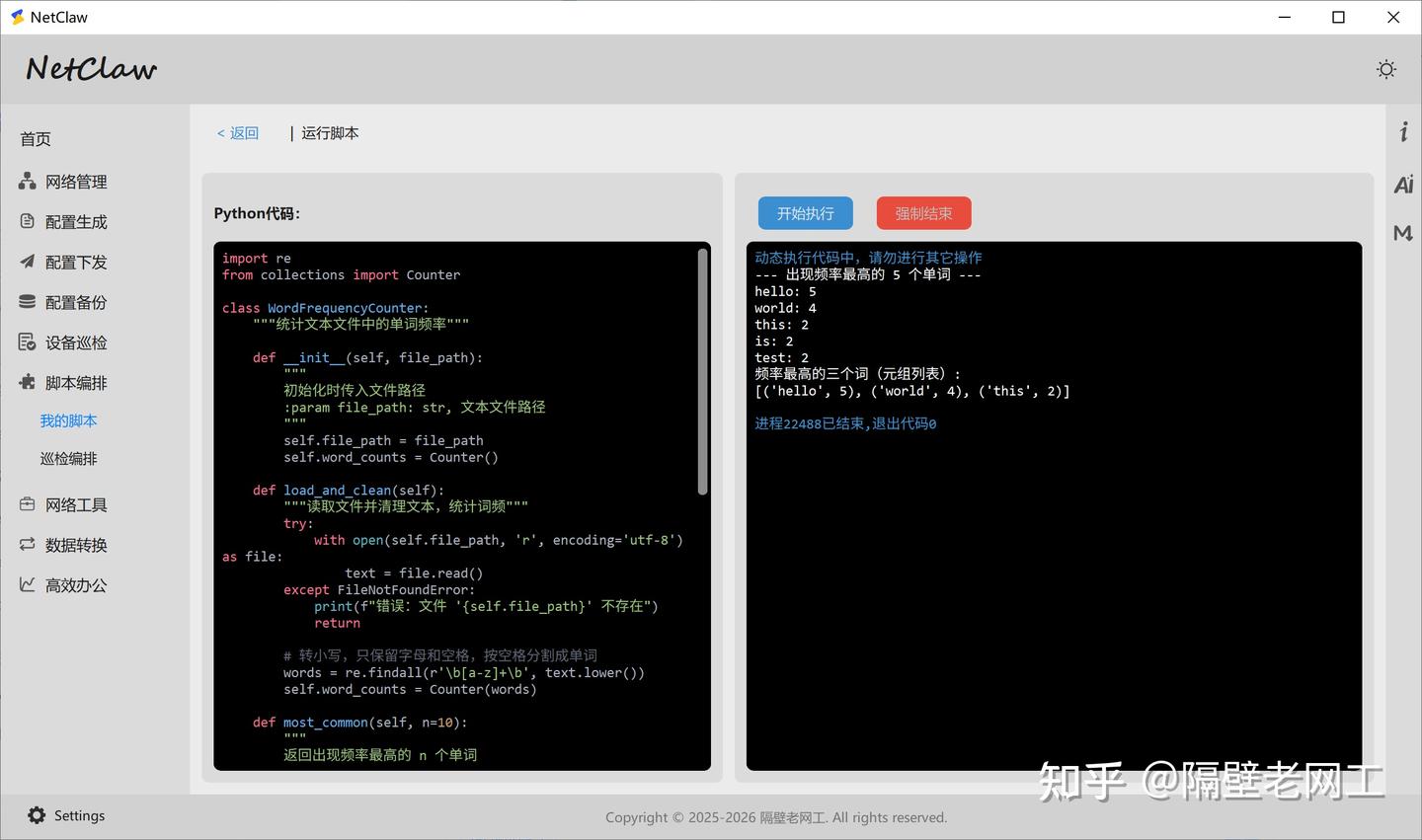

七、快捷脚本

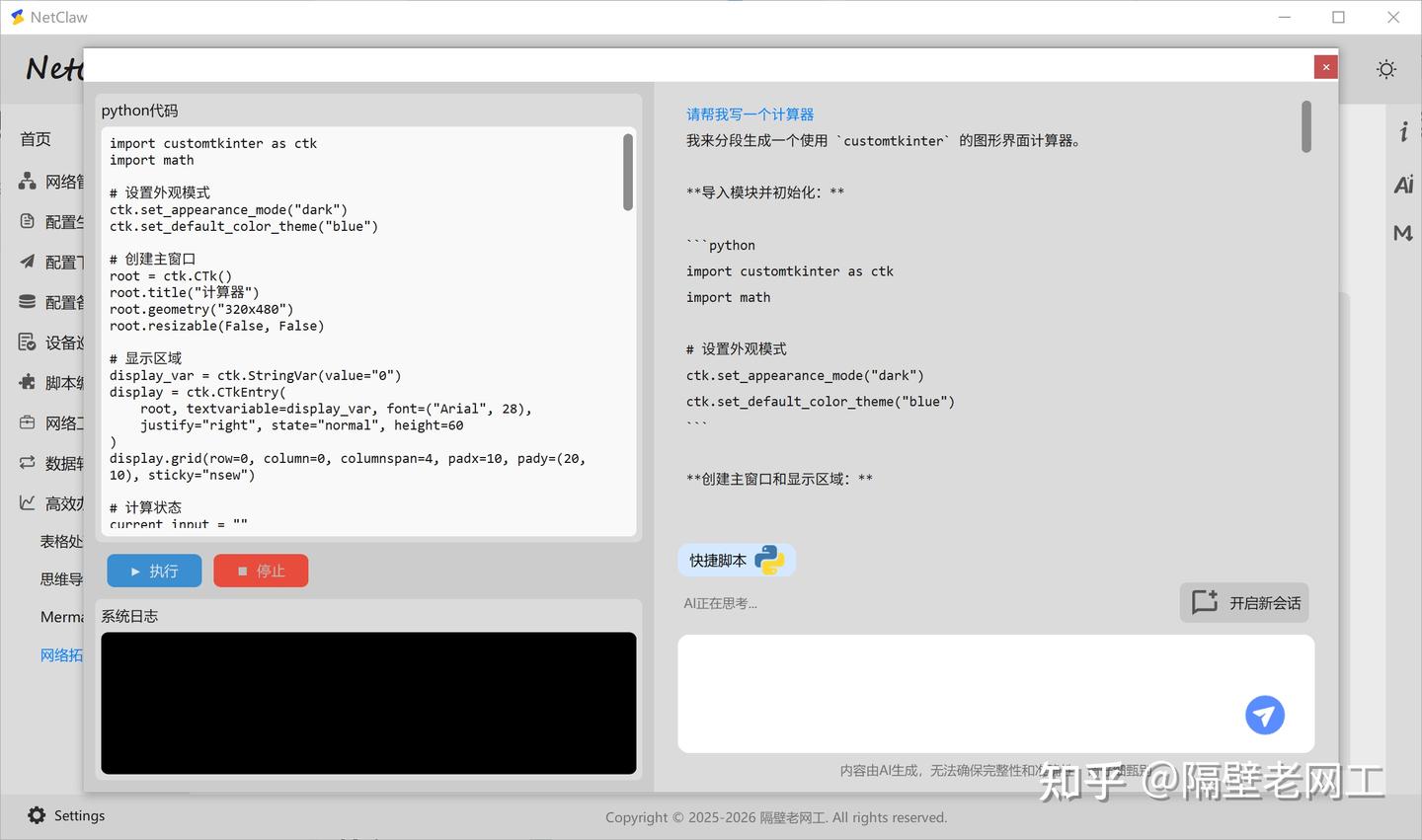

快捷脚本模块是一个集脚本存储、管理、执行于一体的轻量工作台。您可以将日常巡检、批量处理、数据分析等常用 Python 脚本保存为模板，随时检索、编辑并一键运行，无需反复编写或粘贴代码，显著提升重复性工作的处理效率。

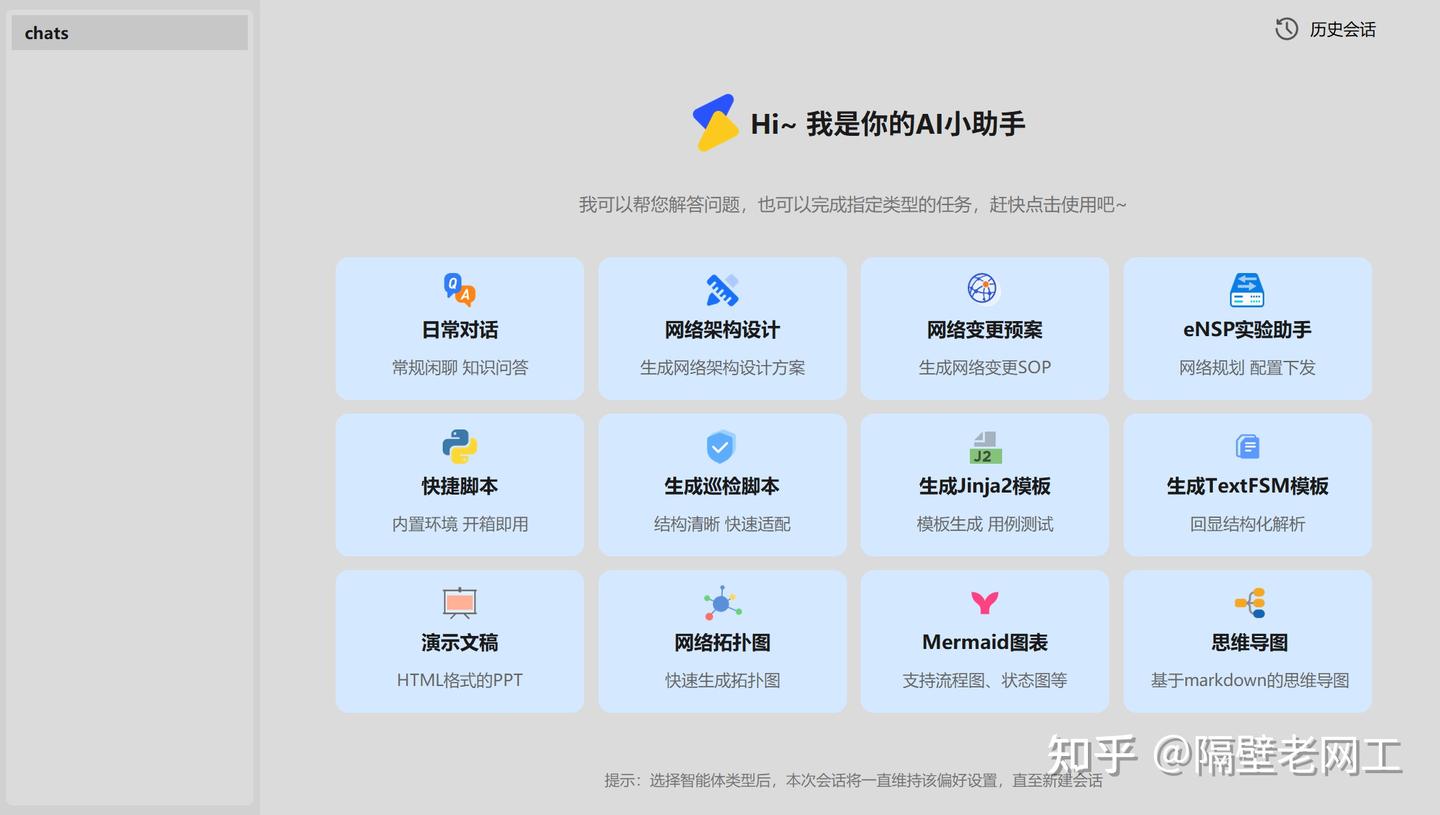

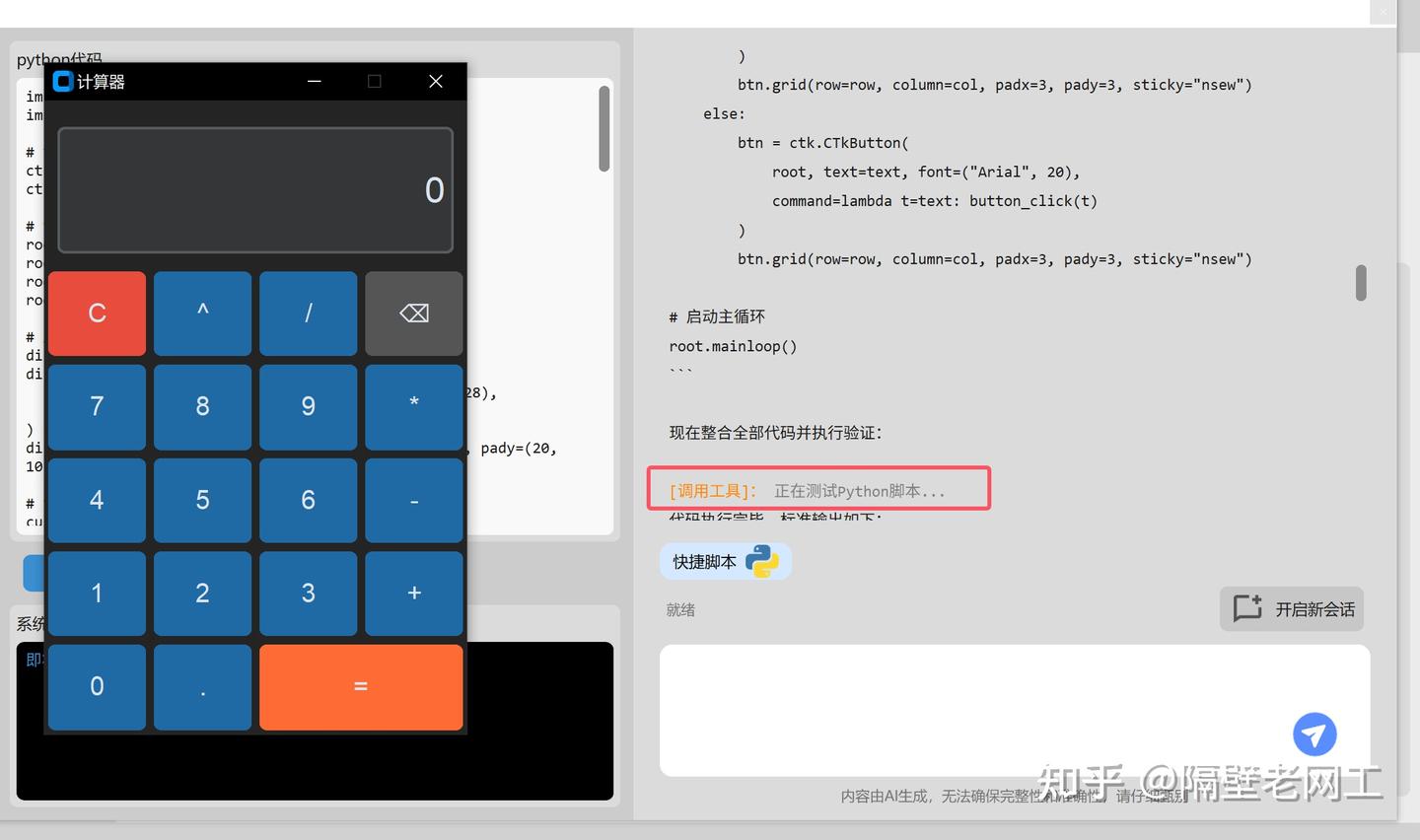

与 AI 助手的区别：AI 智能助手中的“快捷脚本” Agent 侧重于即时生成代码并执行，而本模块侧重于手动创建、保存和复用您自己积累的脚本库，适合固化的运维流程。

7.1 新增与编辑脚本

脚本名称（必填）：长度不超过 50 个字符，作为脚本的唯一标识。新增后名称不可修改。
脚本内容（必填）：Python 代码区域，支持自由编辑。脚本可直接使用以下库：
- Python 内置库：如 os, sys, tkinter, json, datetime 等。
- 软件内置第三方库： customtkinter, pandas, numpy, openpyxl, textfsm, paramiko, netmiko, nornir, nornir-netmiko, scapy, pyshark, ping3, flask, requests, langchain, langchain-openai, langgraph, sqlalchemy, apscheduler, psutil, pillow, tabulate, pyyaml

7.2 执行脚本

在脚本列表中点击“查看”，打开脚本执行界面。界面分为左右两栏：

左侧：代码展示区
以只读模式展示当前脚本完整代码，具备 Python 语法高亮，便于确认脚本逻辑。
右侧：执行控制与日志区
- 开始执行：点击后，系统在独立子进程中运行脚本，标准输出（print 等）和错误信息将被实时捕获并显示在日志框中。
- 强制结束：脚本运行中时可点击，立即终止执行进程，避免死循环或超时等待。
- 日志输出：黑底白字日志框，带时间戳，错误信息为红色，系统提示为蓝色，并自动滚动至最新内容。

安全提示
代码通过独立进程执行，与主程序完全隔离，不会导致主界面卡顿或崩溃。为确保系统安全，请勿执行来源不明或包含高危操作（如文件删除、系统命令调用）的脚本。

7.3 使用场景举例

批量连通性测试：读取 devices.xlsx 中的管理 IP，逐一 ping 并输出结果到 CSV。
日志格式化：将巡检原始回显解析为结构化表格，方便导出分析。
配置审计：自动对比备份配置与黄金模板，输出差异报告。

所有脚本均可重复使用，并可结合任务调度实现定时自动化运行。

八、网络编排

网络编排是 NetClaw 的高阶核心能力，以低代码/零代码的方式，将复杂的网络自动化任务抽象为直观的流程，通过串联可复用的“原子节点”并配置表单参数，像搭积木一样轻松构建自动化工作流。

8.1 编排设计态

全可视化流程编辑器，让您直观地“画”出自动化流程。

界面布局 采用经典的三栏式结构：

左侧 · 原子库：列出所有可用节点。
中间 · 编排画布：以纵向列表展示流程节点，箭头清晰指示路径流程，软件目前只支持单分支判断方式，后续计划在 Web 版本实现高级的拖拽式多分支方式。
右侧 · 配置面板：无需代码功底，通过表单方式配置当前选中节点的详细参数。

核心原子节点详细说明

系统提供六种原子节点，覆盖从数据获取、命令执行、文本解析、逻辑分支到最终巡检判定的完整网络自动化链路。

1. 获取 CMDB 信息

功能：从 NetClaw 内置的设备库中提取指定设备的属性信息（如管理IP、厂商、型号、角色、站点等），供下游节点引用，用于后续的分支控制、逻辑判断。
配置参数：
- 输出变量名：自定义变量名，下游节点通过下拉框直接选择引用。
- 输出变量类型：字典类型。

元数据类型：
- manage_ip: 字符串
- device_name: 字符串
- manufacturer: 字符串
- device_model: 字符串
- device_site: 字符串
- net_partition: 字符串
- role: 字符串
- remarks: 字符串

2. 下发 CLI 命令

功能：向网络设备下发指定的CLI命令，也可引用上游节点产生的字符串类型的变量，输出是设备的原始回显。
配置参数：
- 命令内容：支持字符串CLI命令（每行一条命令），也可引用上游节点的输出字符串变量，下发时会按行分隔。
- 输出变量名：自定义变量名，下游节点通过下拉框直接选择引用。
- 输出变量类型：字符串类型。

3. 文本解析

功能：对指定的文本（通常来自“下发 CLI 命令”节点的输出）应用 TextFSM 模板，进行结构化解析与过滤。其底层解析逻辑与巡检模板中的 TextFSM 解析以及回显解析功能模块完全一致，支持同样的扩展数据类型和过滤规则。 > 提示：您可以在「万能回显解析」模块中离线调试 TextFSM 模板与过滤条件，确认无误后再配置到原子节点中。
配置参数：
- 输入文本源：下拉框方式选择上游节点的输出字符串变量，作为待解析文本。
- TextFSM 模板：输入解析模板。
- 数据过滤条件（可选）：对解析后的结构化数据进行筛选。
- 输出变量名：自定义变量名，下游节点通过下拉框直接选择引用。
- 输出变量类型：字典列表。

4. 动态代码执行器

功能：嵌入一段自定义 Python 代码，对上游数据进行灵活加工与处理。代码运行在隔离的执行上下文中，代码中可通过 variables.get('变量名') 方式引用上游节点产生的变量。
配置参数：
- 代码输入：编写 Python 脚本，可使用预置的 variables 字典获取上游变量，通过 result = 'xxx' 方式返回处理结果（字符串）。
- 输出变量名：自定义变量名，下游节点通过下拉框直接选择引用。
- 输出变量类型：字符串类型。

代码规范：代码体必须以 result = 'xxx' 结尾，返回值为 result 值。
典型场景：数值计算、格式转换、复杂条件组合、调用外部库进行高级分析等。
代码示例：改造一条新命令，传递给下游的下发 CLI 命令原子节点使用

# 可直接通过 variables.get的方式获取上游产生的数据
router_id = variables.get('bgp_output', '')  # 假设上游节点 输出了名为 bgp_output 的变量
# ... ... 其他的代码逻辑
result = f'display ip routing {router_id}'

5. 条件分支

功能：对上游节点产生的变量进行逻辑判断，决定流程走向。匹配条件后则继续向下执行，否则走默认分支。
配置参数：
- 输入数据源：下拉框方式选择上游节点输出的字典 、 字典列表 类型的变量。
- 巡检规则：定义一条或多条规则，每条规则包含字段、运算符和阈值。

6. 合规巡检

功能：作为工作流的终点，对上游节点产生的变量进行规则判定，输出“合规”或“不合规”的结论。通常位于编排末尾，评估经过一系列处理后的数据是否满足合规标准。
配置参数：
- 输入数据源：下拉框方式选择上游节点输出的字典 、 字典列表 类型的变量。
- 巡检规则：定义一条或多条规则，每条规则包含字段、运算符和阈值。
与巡检模板的关系：该节点使整个编排可直接被自动化巡检任务调用，并在巡检报告中呈现最终判定和依据。

编排构建流程

新建：创建一个编排，系统自动生成“开始”和“结束”节点。
添加与排序：从原子库添加节点，系统会自动自上而下堆叠排列。
配置：点击节点，在右侧面板配置其参数。可引用前序节点的输出变量，实现数据传递流转。
保存与校验：保存时，系统将自动校验逻辑完整性（如必填项、变量引用、终点节点），确保编排逻辑可用。

重要提示：工作流具有“坍塌效应”——当您修改或删除某个原子节点时，该节点之后的所有下游节点配置将被自动重置，需重新配置，以确保数据引用与流向的正确性。建议在调整前做好记录。

操作示例：构建「检查设备内存利用率」的编排

在「网络编排」页面点击「新增编排」。
从原子库依次添加以下节点：

下发 CLI 命令
文本解析
合规巡检

配置下发 CLI 命令节点：

命令内容输入：display memory-usage
输出变量名：mem_raw

配置文本解析节点：

输入文本源：选择 mem_raw（上一步的输出）
TextFSM 模板：编写解析模板，提取 UsageInt 变量（自动识别为整数）。
输出变量名：mem_parsed

配置合规巡检节点：

输入数据源：选择 mem_parsed
巡检规则：添加规则 UsageInt < 80

点击「保存」。系统自动校验通过后，该编排即可在巡检模板中被选用。

8.2 编排执行态

将设计好的编排应用于巡检模板，并通过创建自动化巡检任务来实现编排工作流的实际执行。

执行入口：在设备巡检页面，选择编排巡检模板和设备（支持按条件批量或手动指定 IP）。
运行机制：引擎为每台设备创建隔离的执行上下文，支持多线程并行执行，高效处理大批量任务。执行引擎内置完善的异常捕获与重试机制，单台设备的失败不会影响整体任务进程，确保大批量执行的稳定可靠。
结果查看：执行完成后，展示每台设备的综合状态。点击设备，可展开详细执行日志，深度钻取每个节点的输入输出与耗时，便于排错。
报告导出：支持导出完整的 JSON 格式执行报告。

见巡检任务单台设备详细执行结果。

九、数据解析与转换

9.1 模板快测

一个集成测试环境，提供四类工具的快速验证：

Jinja2 测试：输入模板和 JSON/YAML 变量，即刻预览渲染结果。
TextFSM 测试：输入文本和模板，解析并输出结构化表格。
正则测试：在线测试正则表达式的查找与替换效果。
JSON/YAML 互转：格式互转，并支持树形可视化展示。

9.2 万能回显解析

功能强大的离线解析与合规巡检工具。无需连接设备，即可对粘贴的 CLI 回显文本或上传的文本文件进行 TextFSM 解析、数据过滤和合规巡检。

底层的 TextFSM 解析逻辑及类型识别规则与巡检模板中的 TextFSM 解析以及网络编排中的文本解析原子节点完全一致，确保从调试到生产环境的无缝衔接。

主要功能：

多源输入：支持直接粘贴命令回显，或上传 .txt、.log 等文本文件。
TextFSM 解析：加载自定义 TextFSM 模板，将非结构化回显实时转化为结构化表格，并自动识别扩展数据类型。
数据过滤：对解析后的结构化数据进行条件筛选，快速定位关注记录。
合规巡检：直接在界面上配置巡检规则，对解析或过滤后的数据执行合规判定，无需创建正式巡检任务即可验证规则有效性。
结果导出：支持将解析结果或巡检结论导出为 Excel、JSON 等格式，便于归档、分享或进一步分析。
快速调试：非常适合在编写 TextFSM 巡检模板或网络编排相关原子节点前离线调试，所见即所得，极大降低试错成本。

典型应用场景：

从日常收集的 display 命令日志中批量提取信息。
对历史配置备份文件进行离线合规审计。
在创建正式巡检模板、网络编排前快速验证 TextFSM 模板和巡检规则的准确性。

十、AI 智能助手

AI 智能助手是内嵌于 NetClaw 的对话式智能引擎。基于 LangChain 架构，将大语言模型与 NetClaw 的工具链深度整合，构建了多款高度垂直的专业 Agent。在统一的聊天界面下，只需用自然语言描述意图，Agent 即可自主规划、调用工具、分析结果，完成从生成到执行的复杂闭环。

10.1 界面与交互

界面布局：采用左右分栏设计。主页以卡片形式陈列 13 个独立 Agent，点击即可进入专属对话窗口。此外，在设备管理模块中还深度集成了「智能终端」Agent，提供与设备命令行联动的交互体验。
会话管理：每个 Agent 的对话基于独立的 SQLite 持久化存储，切换历史会话时可完整恢复上下文。点击“开启新会话”将生成新的 session_id 并重建 Agent 实例，开始全新对话。
工具可视化：当 Agent 调用内置工具（如生成拓扑图、渲染配置、执行代码）时，对话窗口会以橙色标签同步显示调用过程，结果通过浏览器或内嵌服务展示，全程透明、可感知。

10.2 内置 Agent 详解

每个 Agent 均基于精心设计的系统指令与工具链，独立运行，互不干扰。以下详细介绍所有内置 Agent。

1. 日常对话

定位：基于大语言模型的纯对话助手，不挂载任何工具。
核心能力：可进行技术问答、概念解释、方案探讨等开放式交流。
输入示例：“OSPF 的 LSA 类型有哪些？各有什么作用？”
说明：适合常规技术咨询与知识拓展，所有回答均由模型自身知识驱动。

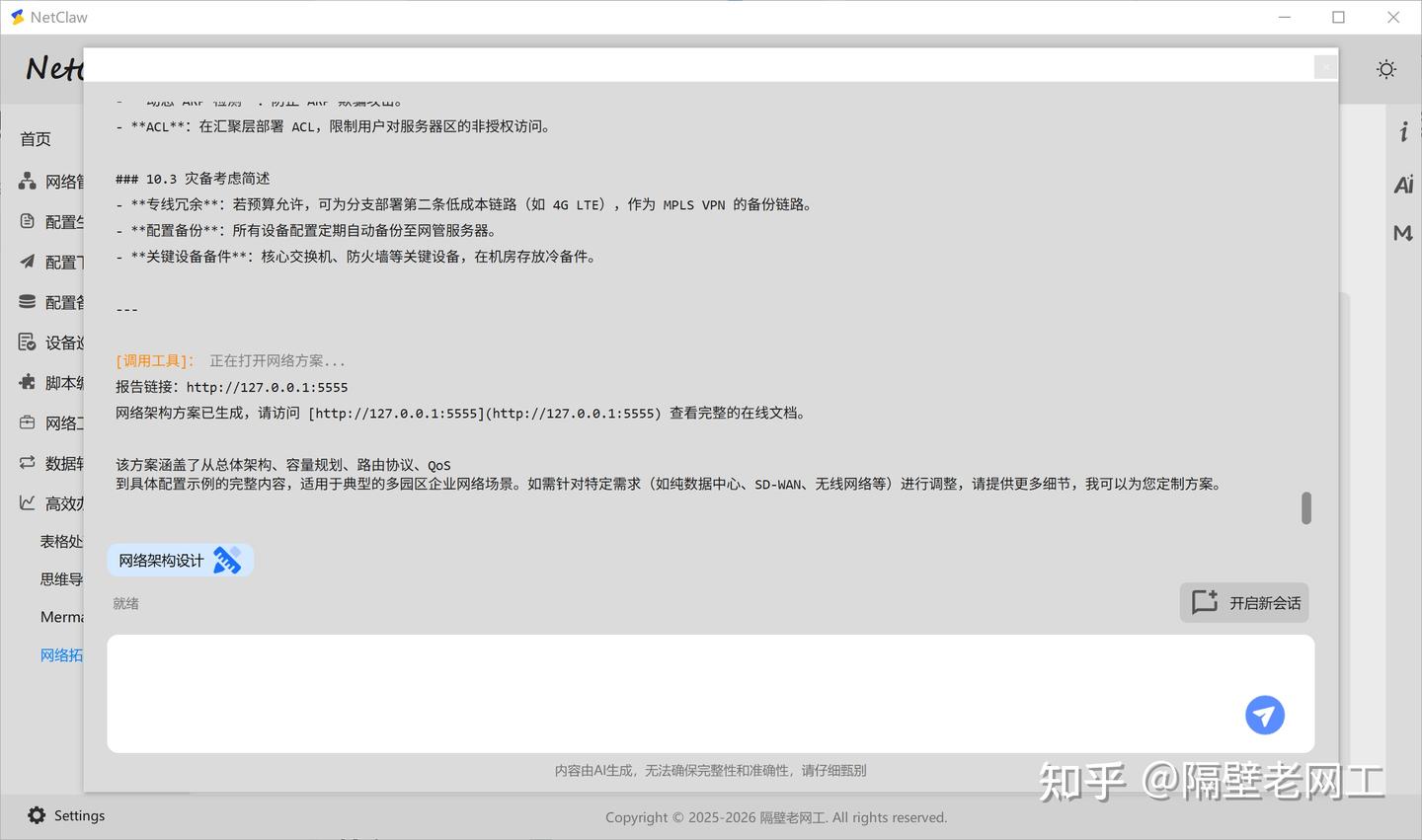

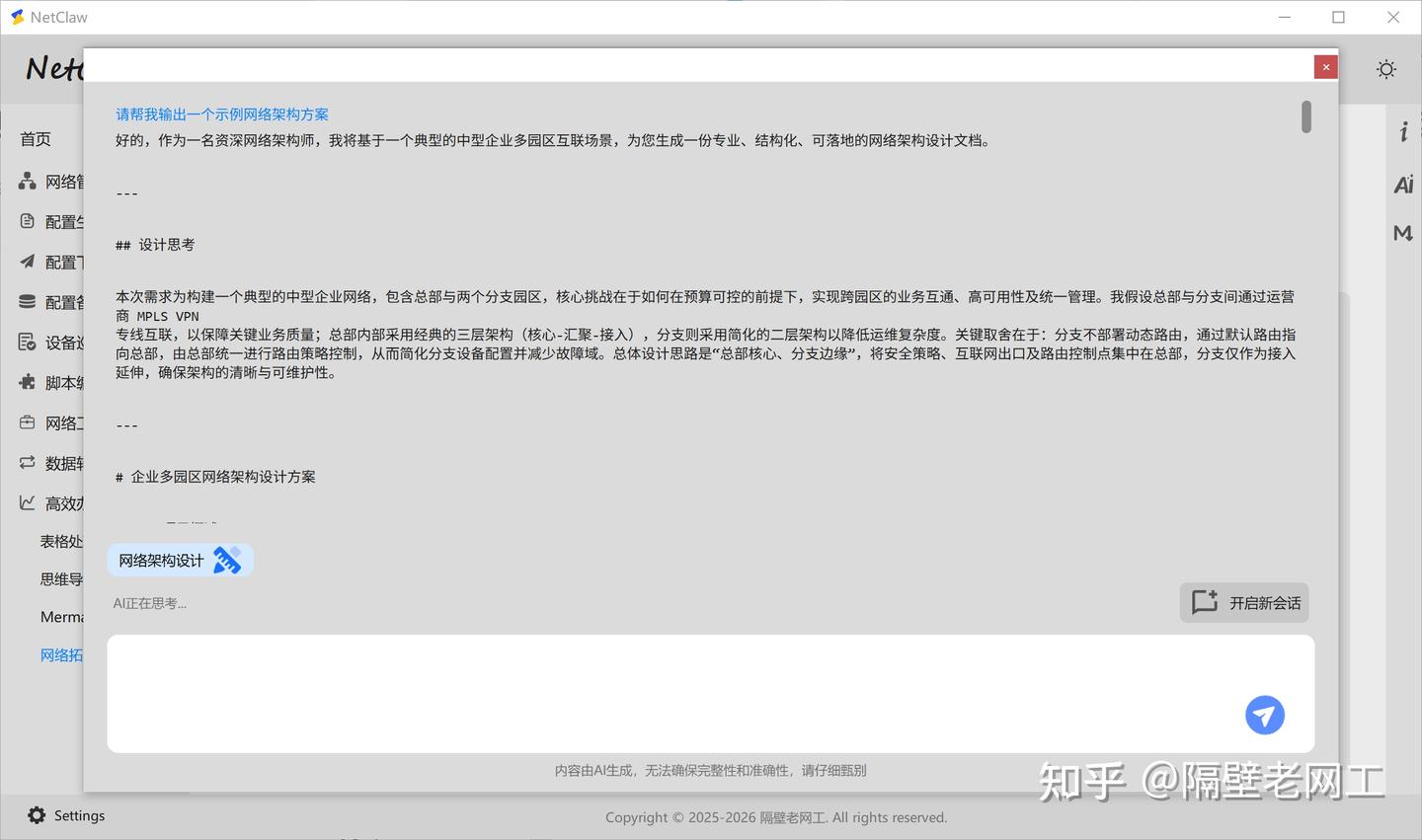

2. 网络架构设计

定位：资深网络架构师，输出结构化网络架构设计文档。
核心能力：分析需求与约束后，自动撰写包含总体架构概览、分区分模块容量设计、路由协议与流量调度策略、硬件选型建议等完整 Markdown 设计文档。
输入示例：现网为三层架构，核心区两台华为 S12700，汇聚区四台 S6730，需新建一个容纳 500 个信息点的办公接入区。要求：核心与汇聚间运行 OSPF，接入层堆叠，关键链路预留 30% 容量。
说明：适用于园区网改造、数据中心 Spine-Leaf 设计、广域网互联规划等场景。

3. 网络变更预案

定位：变更专家，输出标准化变更 SOP。
核心能力：解析变更目标与风险约束，生成涵盖备份策略、分步操作、详细回退方案、验证方法及风险矩阵的 Markdown 文档，确保割接安全可控。
输入示例：将核心交换机 Core-SW1 的软件版本从 V200R019 升级至 V200R022。变更窗口：周六凌晨 2:00-6:00，业务中断不超过 30 分钟。
说明：让每一次变更都有规可循、有案可查，降低人为失误。

4. eNSP 实验助手

定位：eNSP 仿真环境的多设备批量配置 Agent，适合学习辅助与实验快速开局。
核心能力：导入 .topo 文件后，Agent 自动理解拓扑结构，随后您只需描述业务需求，即可完成批量配置下发、状态诊断等操作。
输入示例：需求：AR1 和 AR2 之间运行 OSPF，Area 0，接口 IP 请自行规划。
说明：首次使用需点击“选择 eNSP 文件”导入拓扑。

5. 快捷脚本

定位：零门槛 Python 脚本生成与即时执行器。
核心能力：理解自然语言需求后，自动生成完整的 Python 代码，并调用内置环境运行，返回执行结果。生成后的代码可在左侧面板直接编辑修改。
输入示例：写一个脚本，读取xxx目录下的 devices.xlsx，对“管理IP”列逐一 ping，将结果输出到 result.csv。
说明：内置 netmiko、pandas、textfsm、requests 等丰富三方库，代码生成后即点即用，无需配置环境。

6. 生成巡检脚本

定位：合规巡检脚本生成器，输出符合 NetClaw 接口规范的 Python 代码。
核心能力：理解合规标准后，自动设计设备分组逻辑，生成包含 main(devices) 函数的完整脚本，直接调用预置的 execute_commands 函数，无需处理连接池与多线程。
输入示例：型号为 S5700 的设备默认合规。其他设备执行 display version，回显含 Version 5.1 则合规，否则不合规。
说明：生成的脚本可直接导入自动化巡检模块，用于网络设备合规检查。

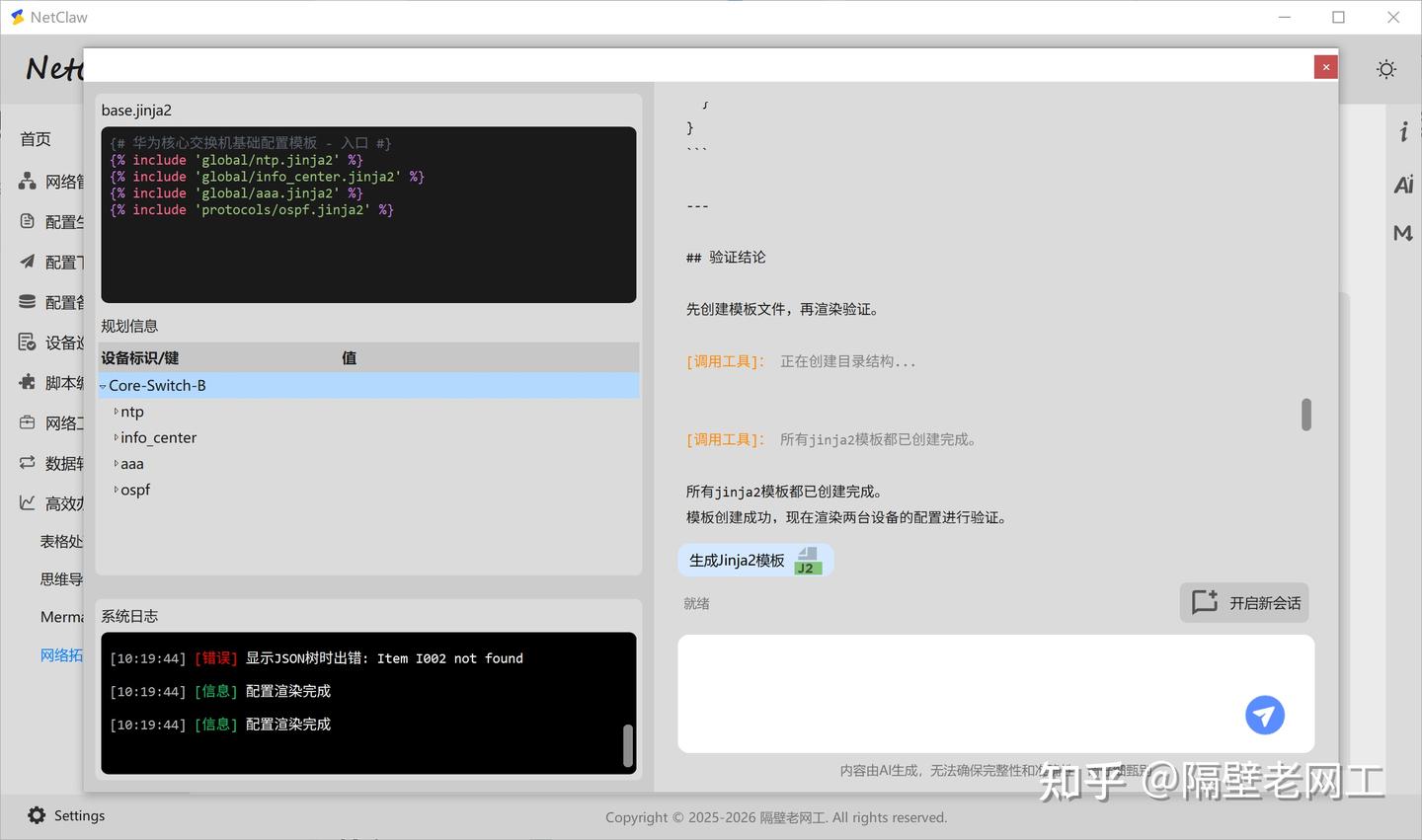

7. 生成 Jinja2 模板

定位：Jinja2 模板设计助手，支持多文件项目与即时渲染验证。
核心能力：根据配置需求与变量结构，设计模板文件体系，自动创建项目目录和文件，并可依据提供的测试数据即时渲染，验证模板正确性。
输入示例：生成华为核心交换机的 OSPF 配置模板，要求支持多区域配置，并包含全局网络管理类如 NTP、info-center、AAA 等基础配置。
说明：适合需要模块化模板组织的复杂配置场景，助力模板工程化。

8. 生成 TextFSM 模板

定位：CLI 回显解析专家，内置迭代验证闭环。
核心能力：接收待解析的回显样本，分析结构并自动生成 TextFSM 模板，随即调用解析工具实测；若失败则自动分析错误并修正，直至输出正确的结构化数据。
输入示例：请解析以下回显，提取接口名、状态、VLAN： Interface Status VLAN GigabitEthernet0/0/1 up 10 GigabitEthernet0/0/2 down 20
说明：非常适合解析非标厂商或自定义命令的输出，降低模板编写门槛。

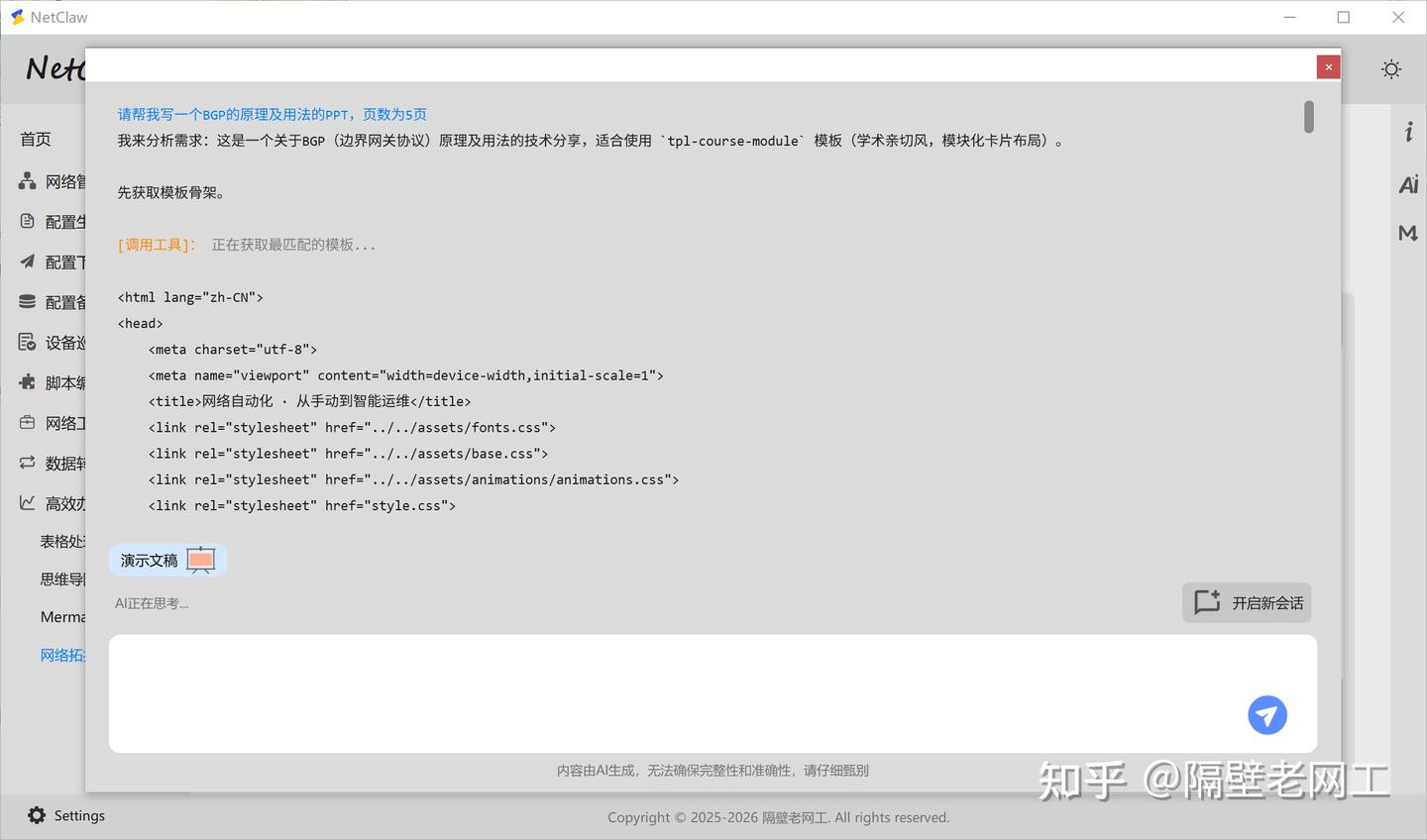

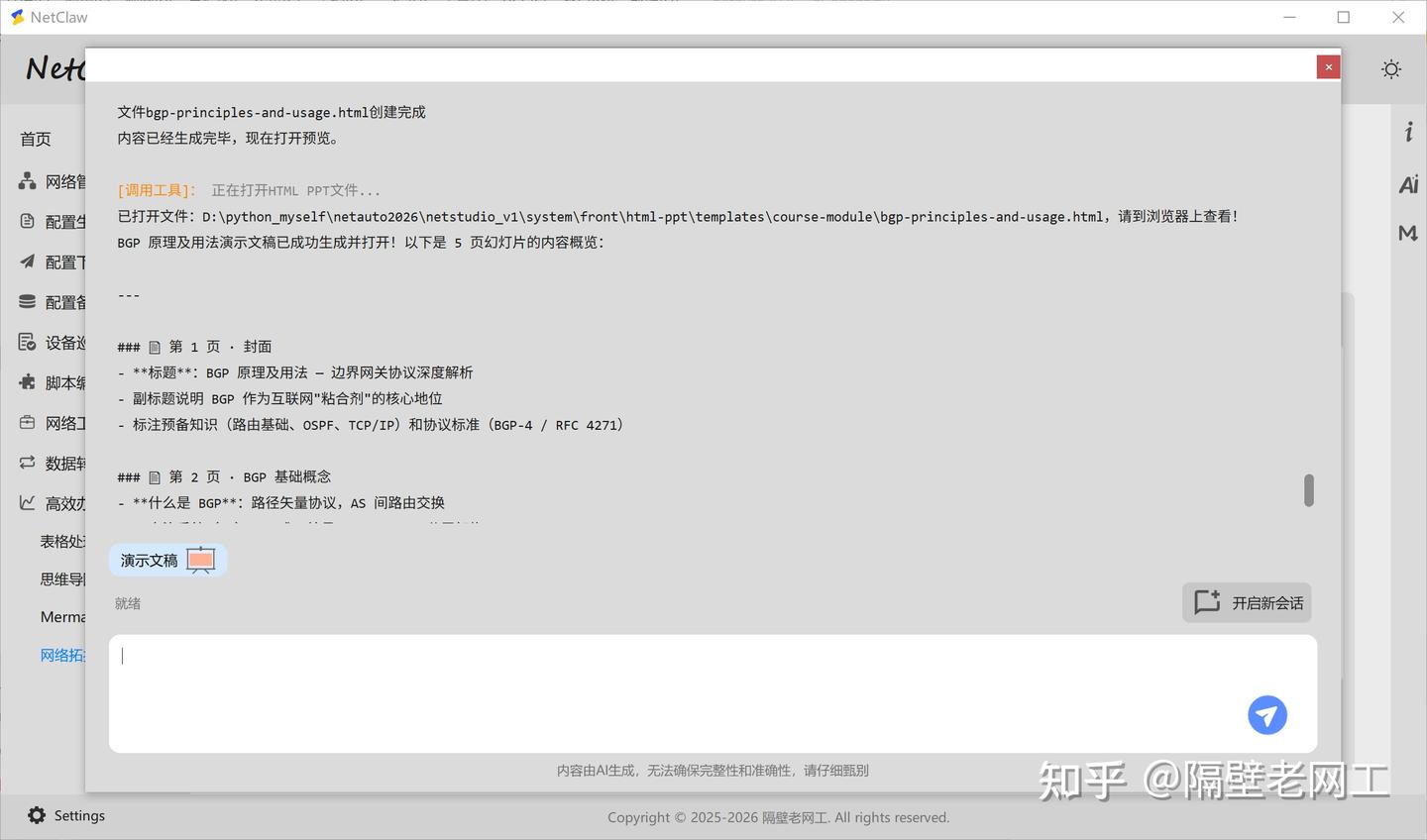

9. 演示文稿

定位：HTML 演示文稿设计专家。
核心能力：分析主题与内容结构，从多套专业模板中择优匹配，自动填充内容并生成可直接演示的 HTML 文稿。
输入示例：做一个关于“OSPF 进阶”的技术分享 PPT，包含邻居建立过程、LSA 类型、区域类型三部分。
说明：使用github开源html-ppt-skill的部分模版，支持课程模块风、极简演讲风、技术白皮书风等多种视觉风格，演示即开即用。

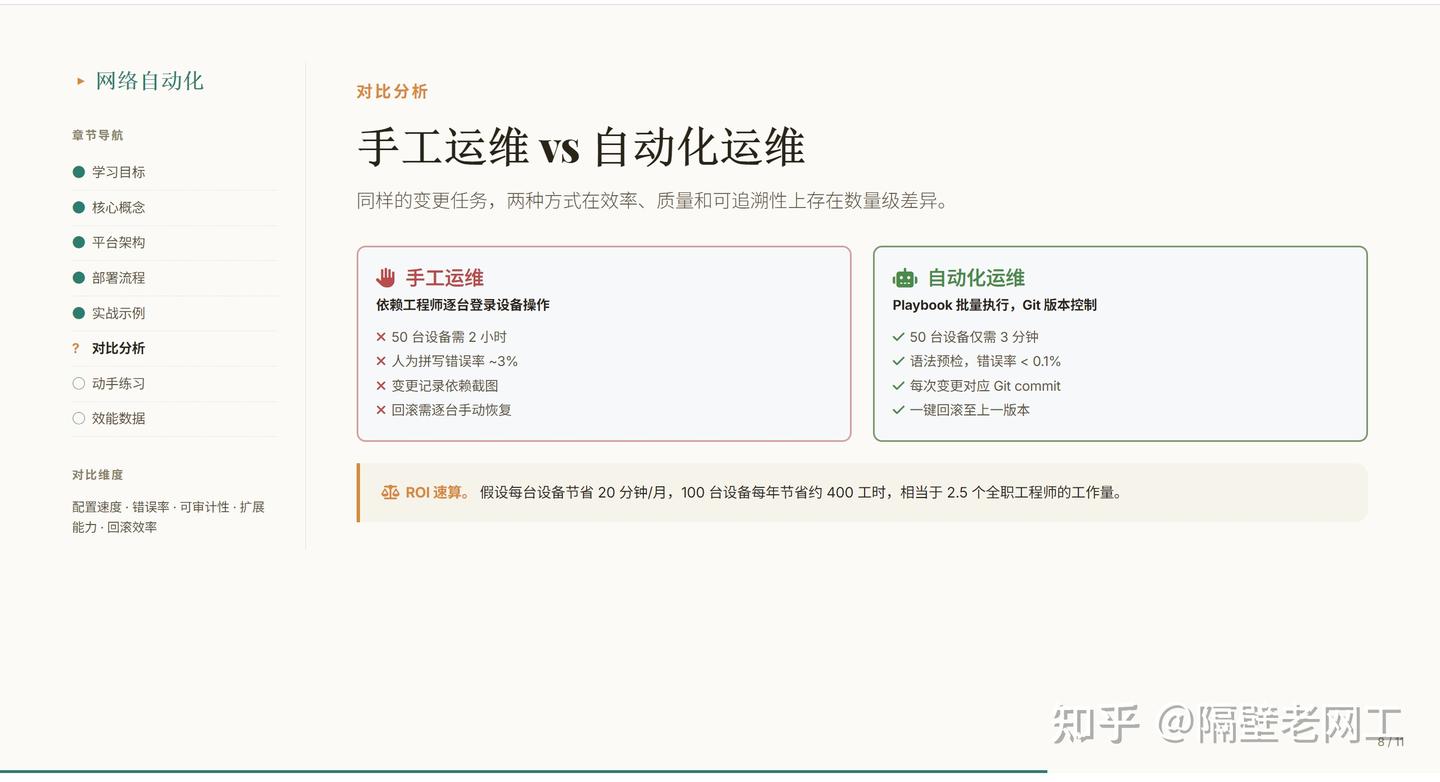

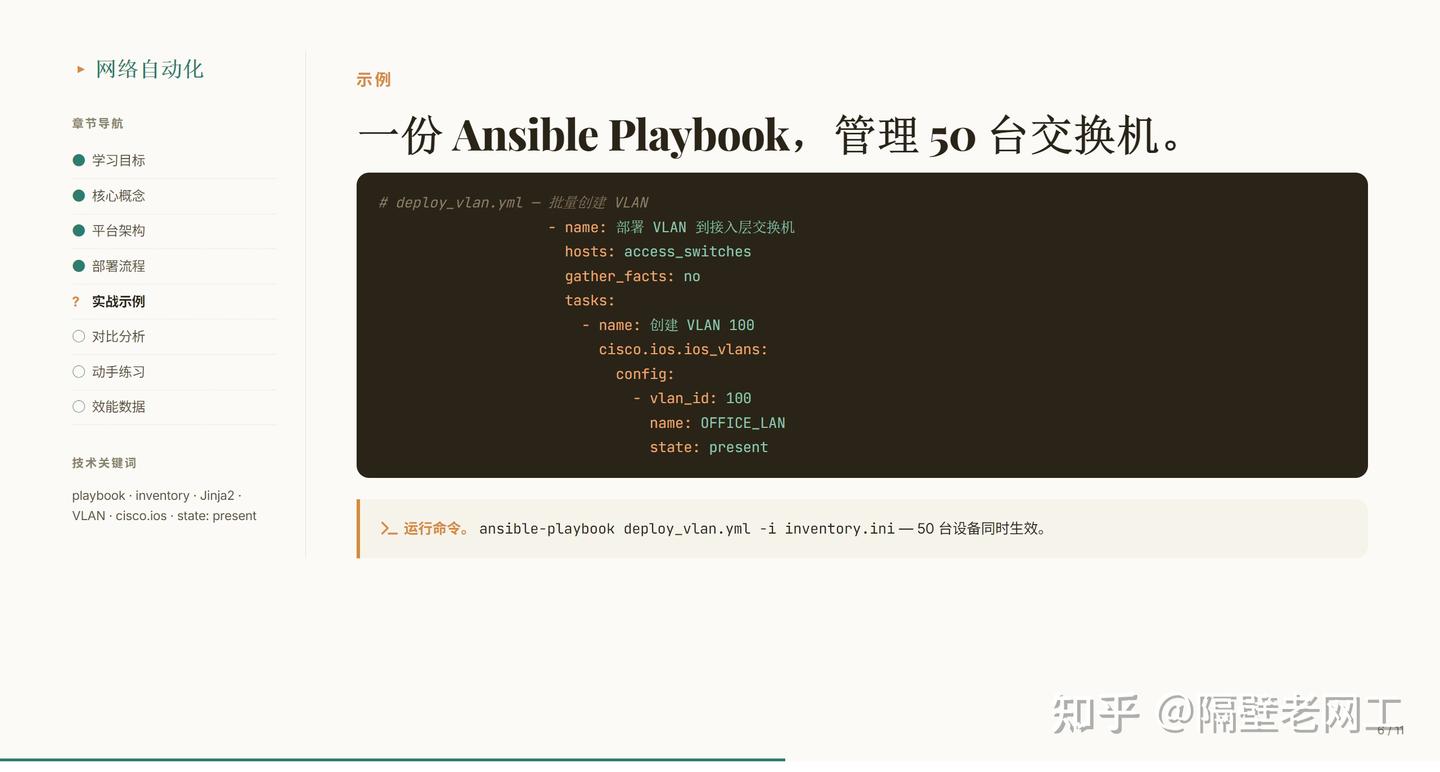

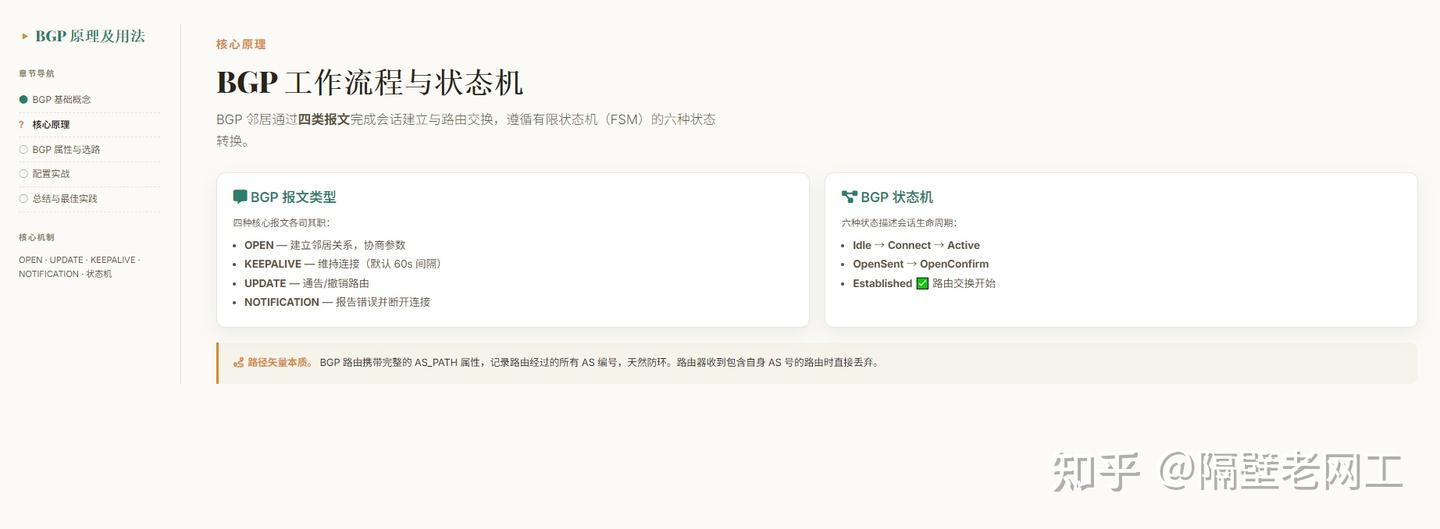

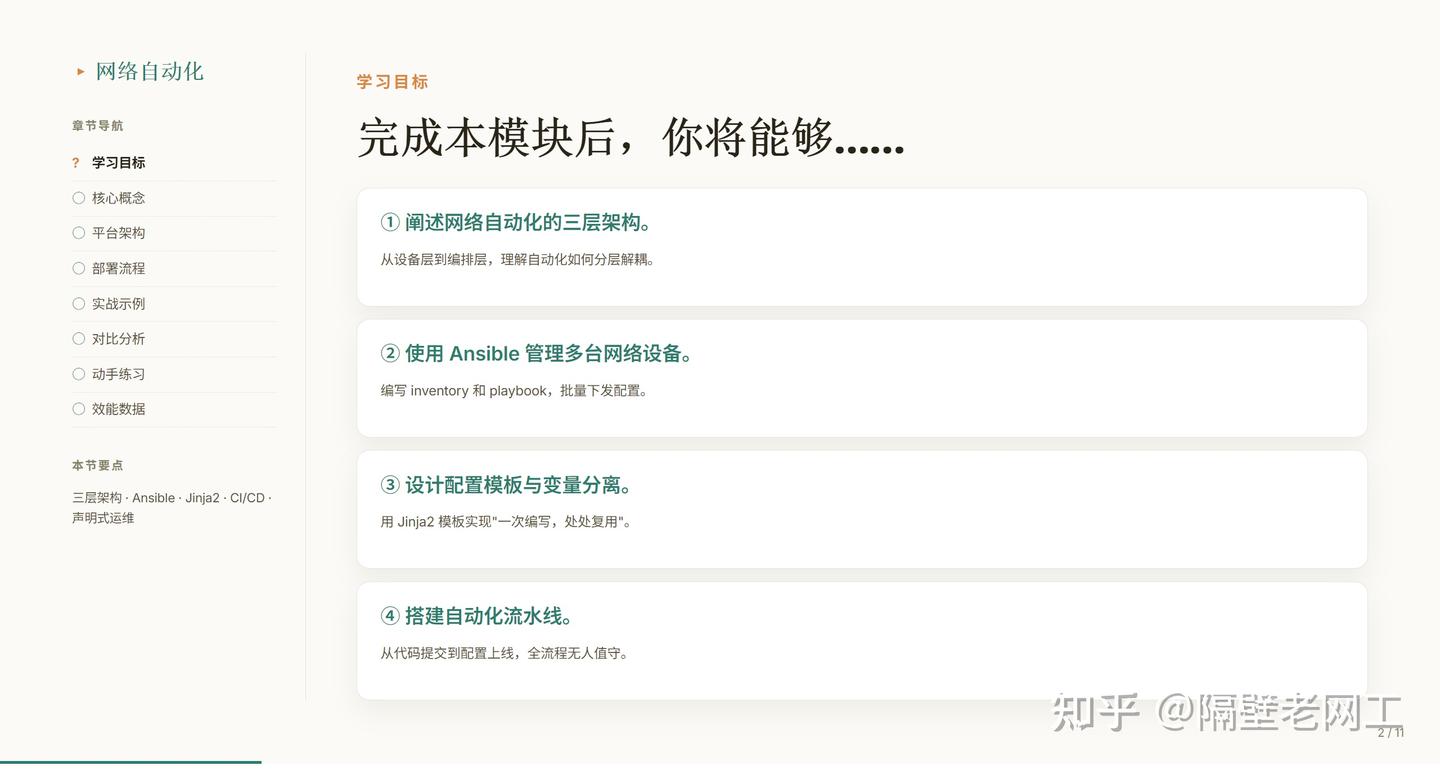

course-module部分模板展示：

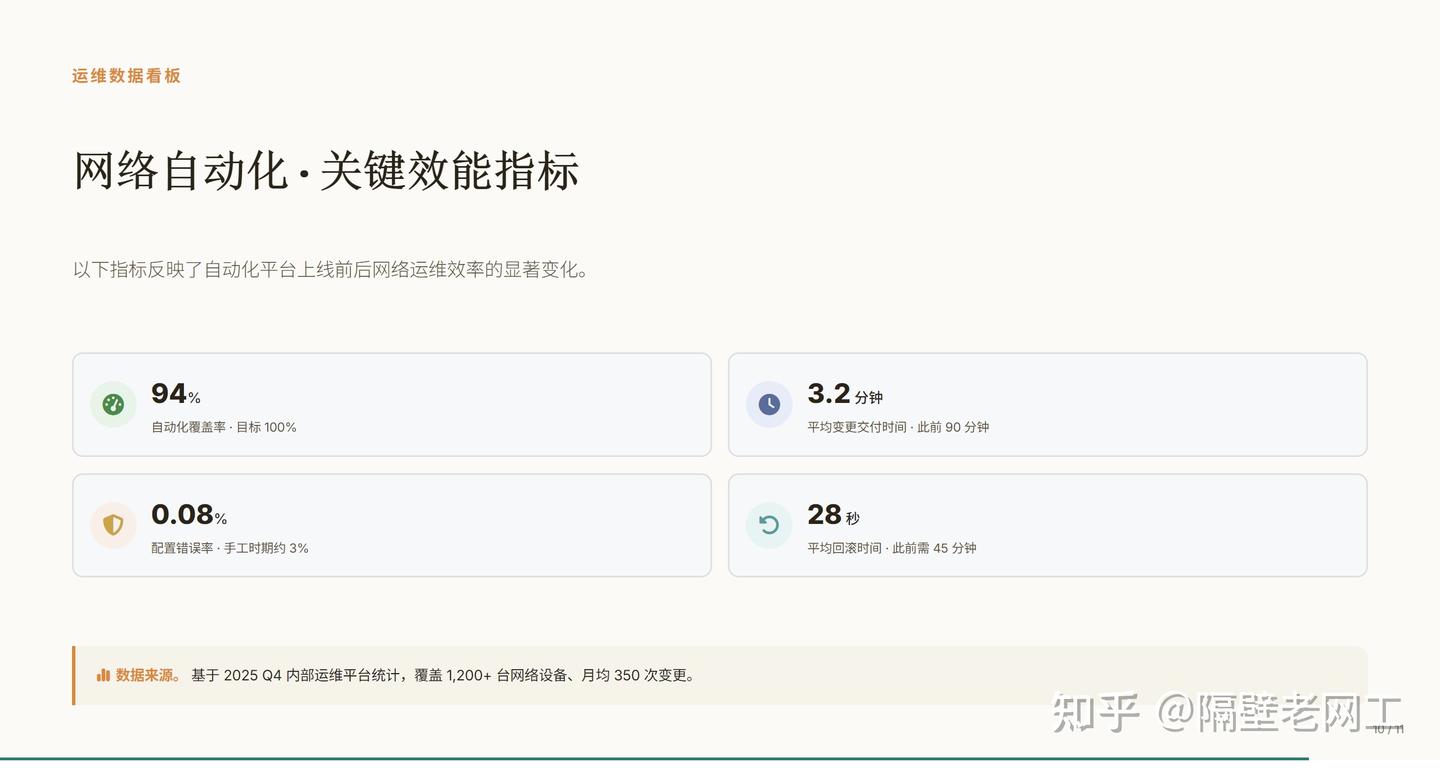

xhs-pastel-card部分模板展示：

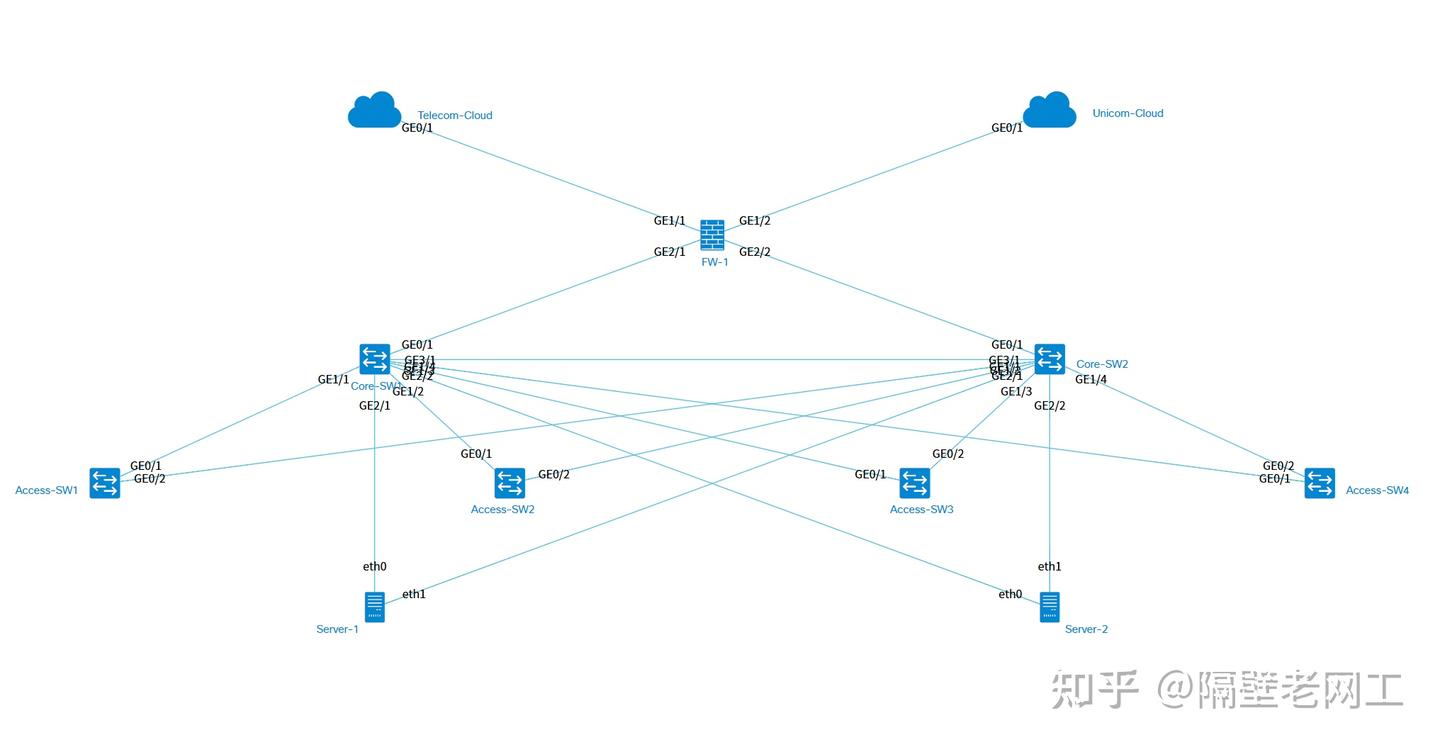

10. 网络拓扑图

定位：网络拓扑图生成器。
核心能力：理解设备与连接描述，自动构造分层拓扑数据，调用工具渲染为可交互的可视化拓扑图，支持节点拖动与缩放。

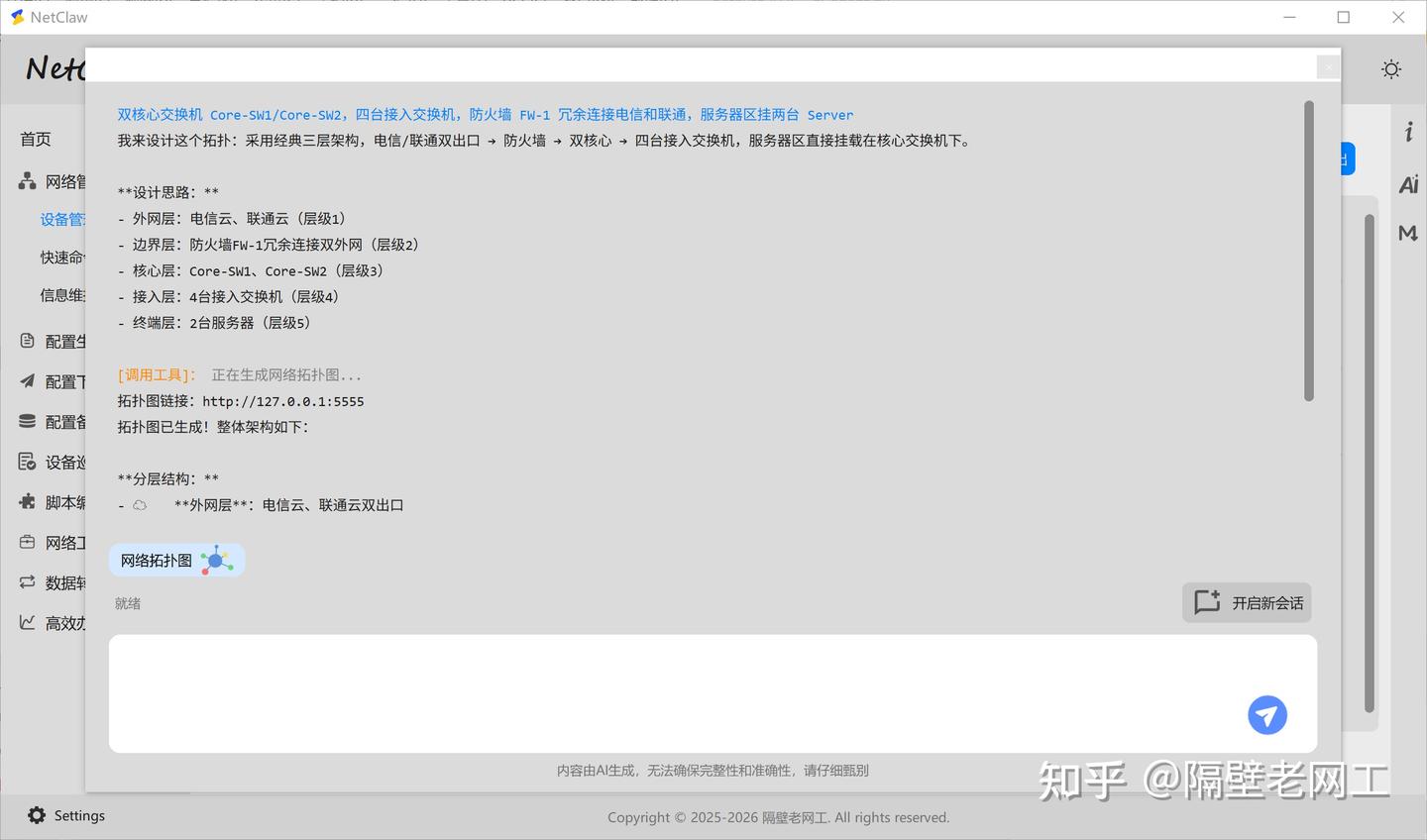

输入示例：双核心交换机 Core-SW1/Core-SW2，四台接入交换机，防火墙 FW-1 冗余连接电信和联通，服务器区挂两台 Server。
说明：输入文字即可出图，无需学习绘图软件。

11. Mermaid 图表

定位：图表生成助手。
核心能力：识别用户想要表达的图表类型（流程图、时序图、甘特图等），自动生成 Mermaid 语法并渲染为高清预览图。
输入示例：画一个用户登录认证的流程图，包含校验、MFA 验证和失败处理分支。
说明：忘记 Mermaid 语法也能轻松绘制专业图表。

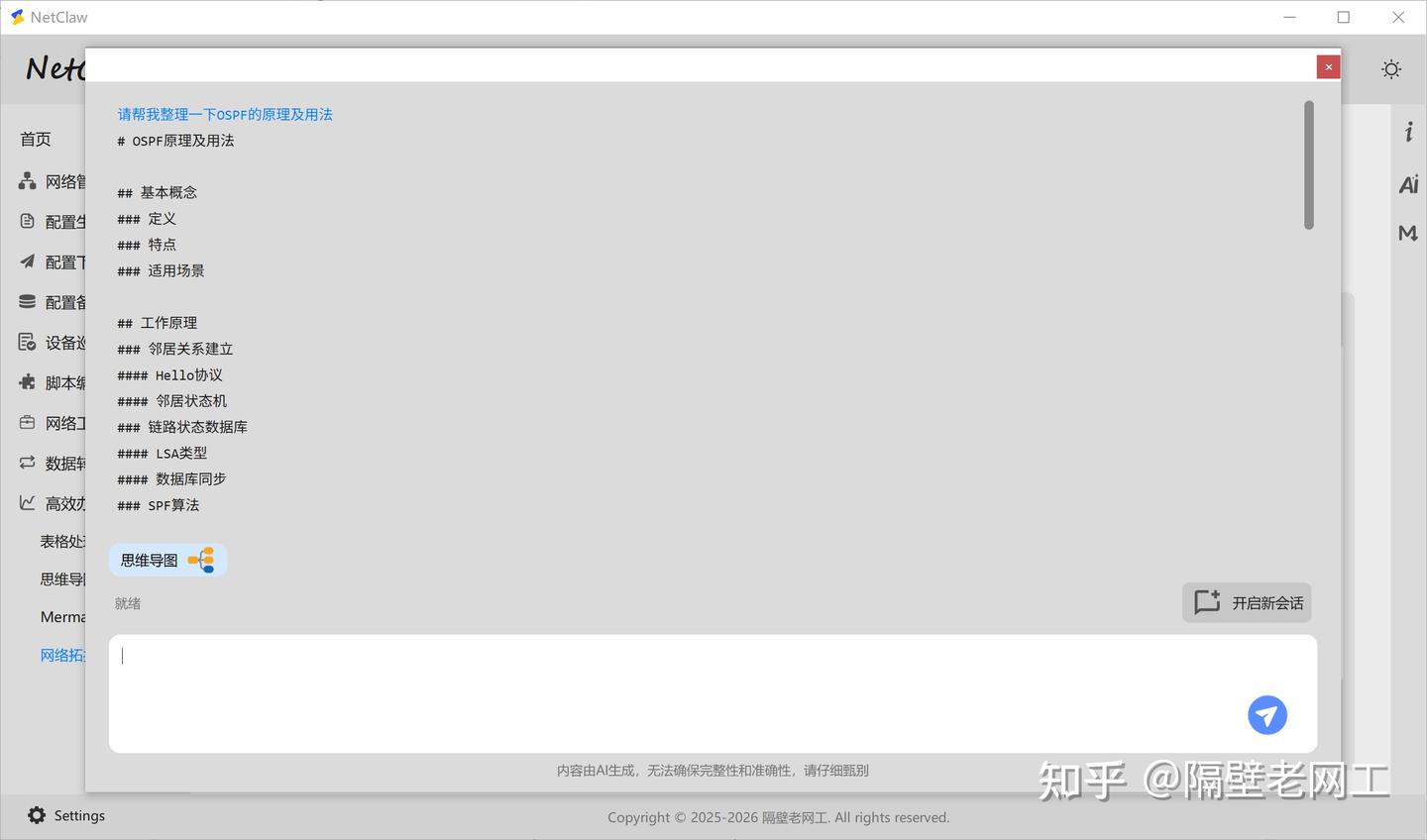

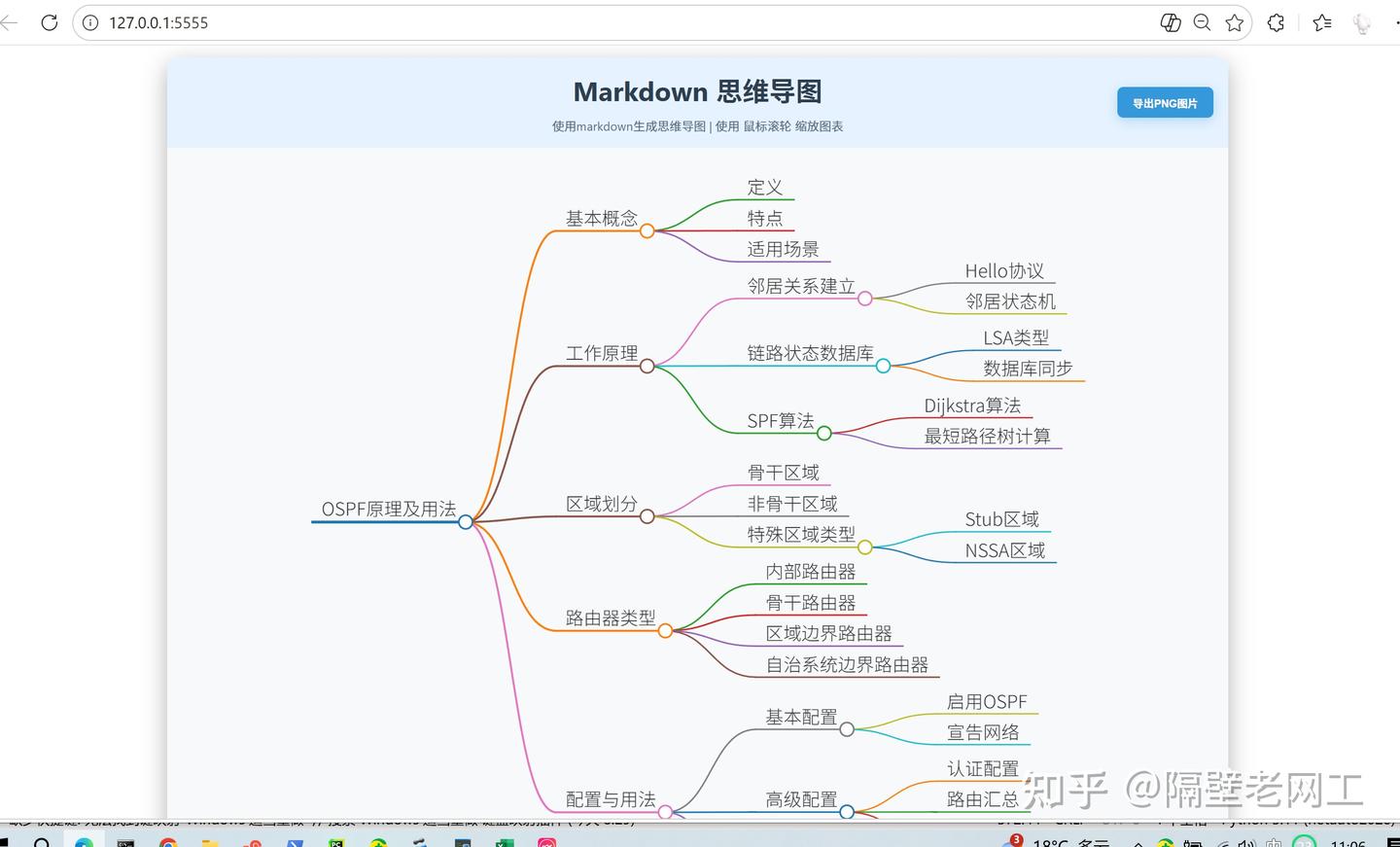

12. 思维导图

定位：思维导图一键生成。
核心能力：从文本或关键词中提取层级要点，构建 Markdown 大纲，并渲染为可展开、折叠的交互式思维导图。
输入示例：帮我梳理一下网络故障排查的思路，从物理层到应用层。
说明：适合故障排查思路梳理、学习笔记整理、会议要点总结等场景。

13. 智能终端（设备管理）

定位：集成在设备管理模块中的场景化 Agent，专为单台设备的实时诊断和命令辅助而设计。
界面形态：左侧为设备 CLI 终端（自动登录），右侧为 AI 对话面板，两者紧密联动。
核心能力：用户可用自然语言提问，Agent 解析意图后在终端自动执行对应命令，辅助配置下发、状态查询与问题分析。
输入示例：“查看当前设备的内存利用率，并判断是否超过阈值”
说明：该 Agent 与设备命令行深度绑定，是排障和日常操作的得力参谋。请注意，智能终端的会话独立于主界面 Agent 列表，但同样具备持久化上下文能力。

10.3 使用提示

工具深度融合：每个 Agent 均直接调用 NetClaw 底层工具，调用过程在对话流中以橙色标签呈现，状态可感知。
自然语言驱动：与手动配置的传统模块不同，AI 助手允许用自然语言驱动相同的生成与分析能力，极大降低使用门槛。
多轮对话优化：面对复杂需求时，Agent 会主动询问缺失参数（如 IP 地址、接口编号），请配合提供以确保输出精准。
上下文持久化：每个 Agent 的对话历史通过 SqliteSaver 持久化，关闭客户端后重新打开仍可继续上次对话（智能终端 Agent 和 eNSP 实验助手除外）。
内容声明：所有 AI 输出仅供参考，请务必在现网实施前进行验证，确保准确性与安全性。

十一、网络工具箱

集成了网络工程师日常最常用的几款实用工具，无需额外安装，开箱即用。

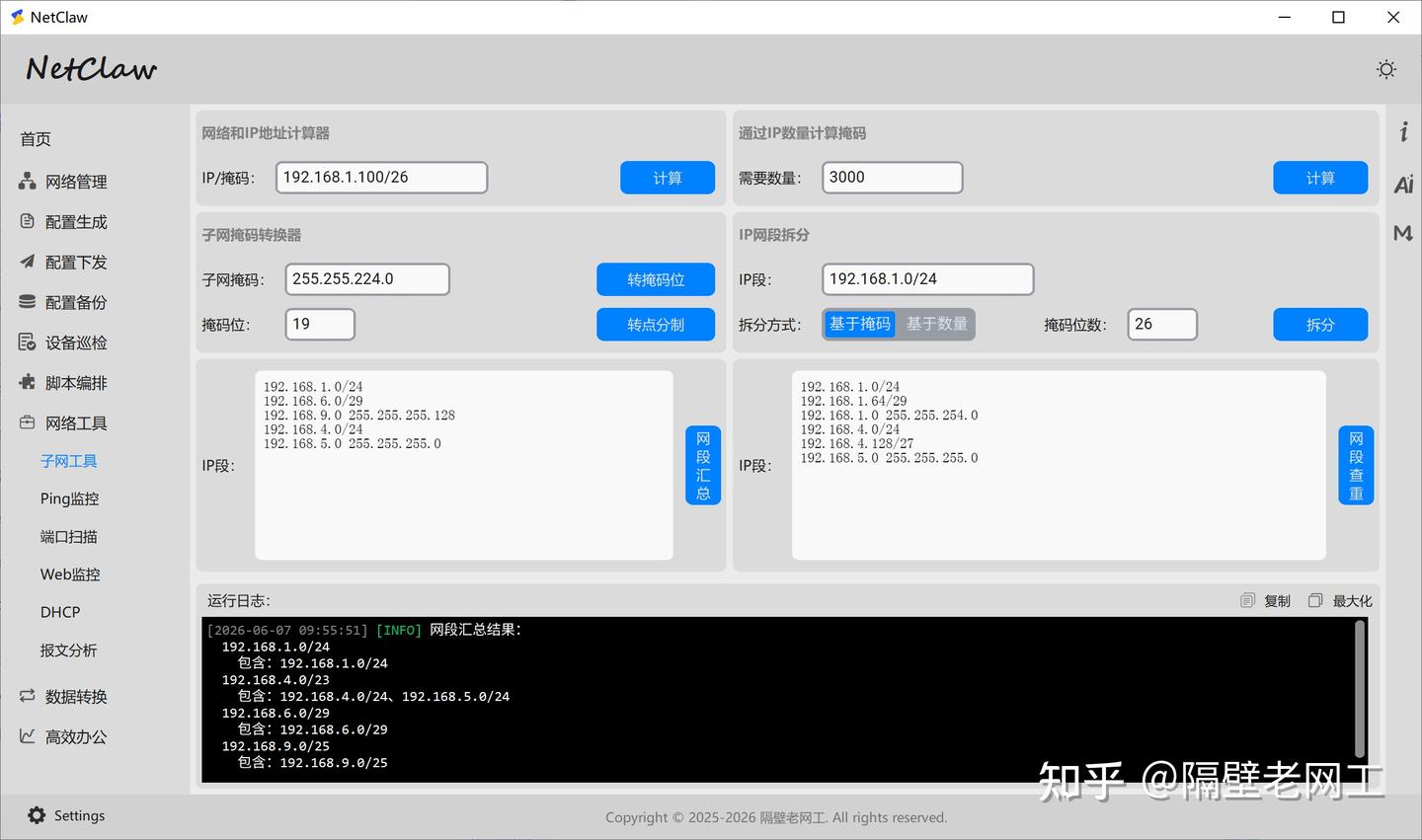

11.1 子网工具

提供 6 个紧密协作的 IP 规划功能：

IP 计算器：输入任意网段，瞬间输出网络地址、广播地址、子网掩码、可用 IP 范围等完整信息。
IP 数量推算掩码：根据您需要的可用 IP 数量，自动推荐最佳子网掩码，告别手工推算。
掩码转换器：在掩码位数与点分十进制格式之间自由切换。
网段拆分：将一个大网段按需划分为多个等长或不等长的子网。
网段汇总：将一组零散网段聚合为最精简的 CIDR 地址块。
网段查重：检测多个网段是否存在重叠冲突，辅助地址规划审计。

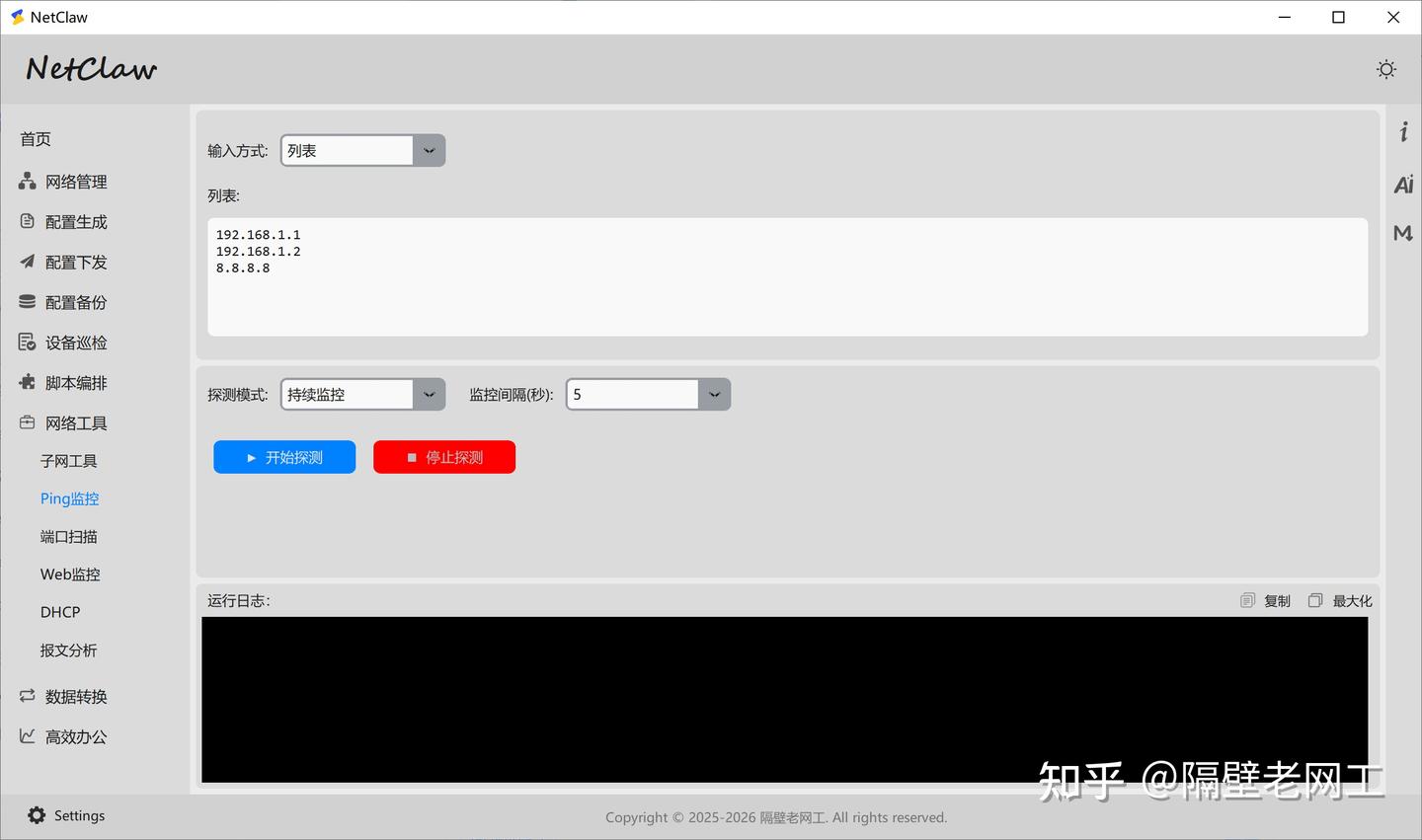

11.2 Ping 监控

实时检测目标 IP 的连通性与延迟。支持两种输入方式（IP 段或列表）及两种探测模式：

单次扫描：一次性快速测试，即时返回通断状态与延迟。
持续监控：持续探测并记录变化，尤其适用于割接期间对关键业务的实时连通性监视，异常即时告警。

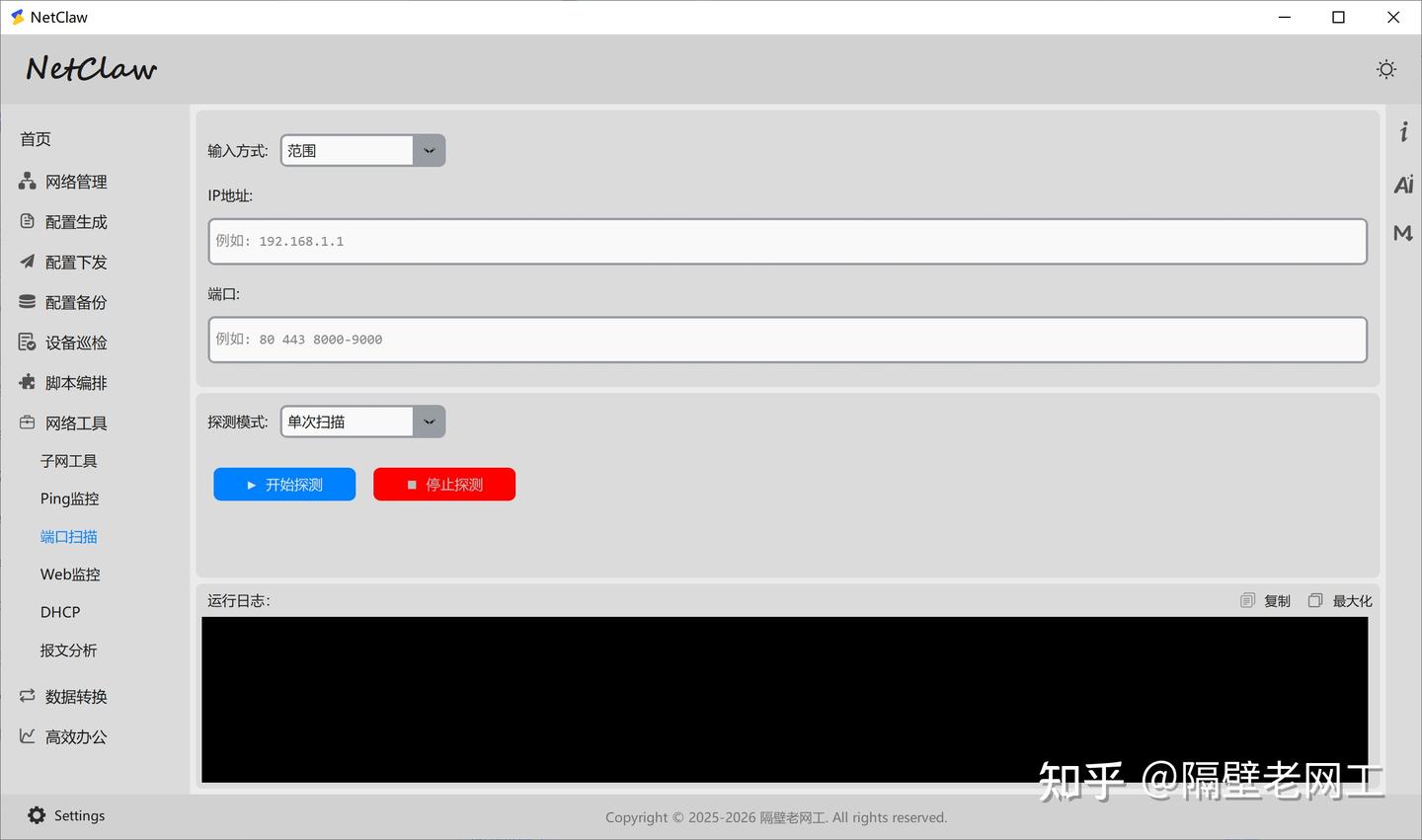

11.3 端口扫描

高效探测目标 IP 的 TCP 端口开放状态。输入方式灵活，可直接填写 IP 列表，或通过“IP 端口”绑定列表，支持端口范围（如 80,443,8000-9000）的批量扫描。

单次扫描：一次性获取端口开放情况。
持续监控：持续监视关键端口，在服务割接或故障排查时确保端口可达性。

11.4 Web 监控

为一组目标 IP 启动本地 Web 监控页面，以类似 Smokeping 的图表方式实时展示各节点的延迟与丢包率变化曲线，页面每 30 秒自动刷新，长期监控一目了然。

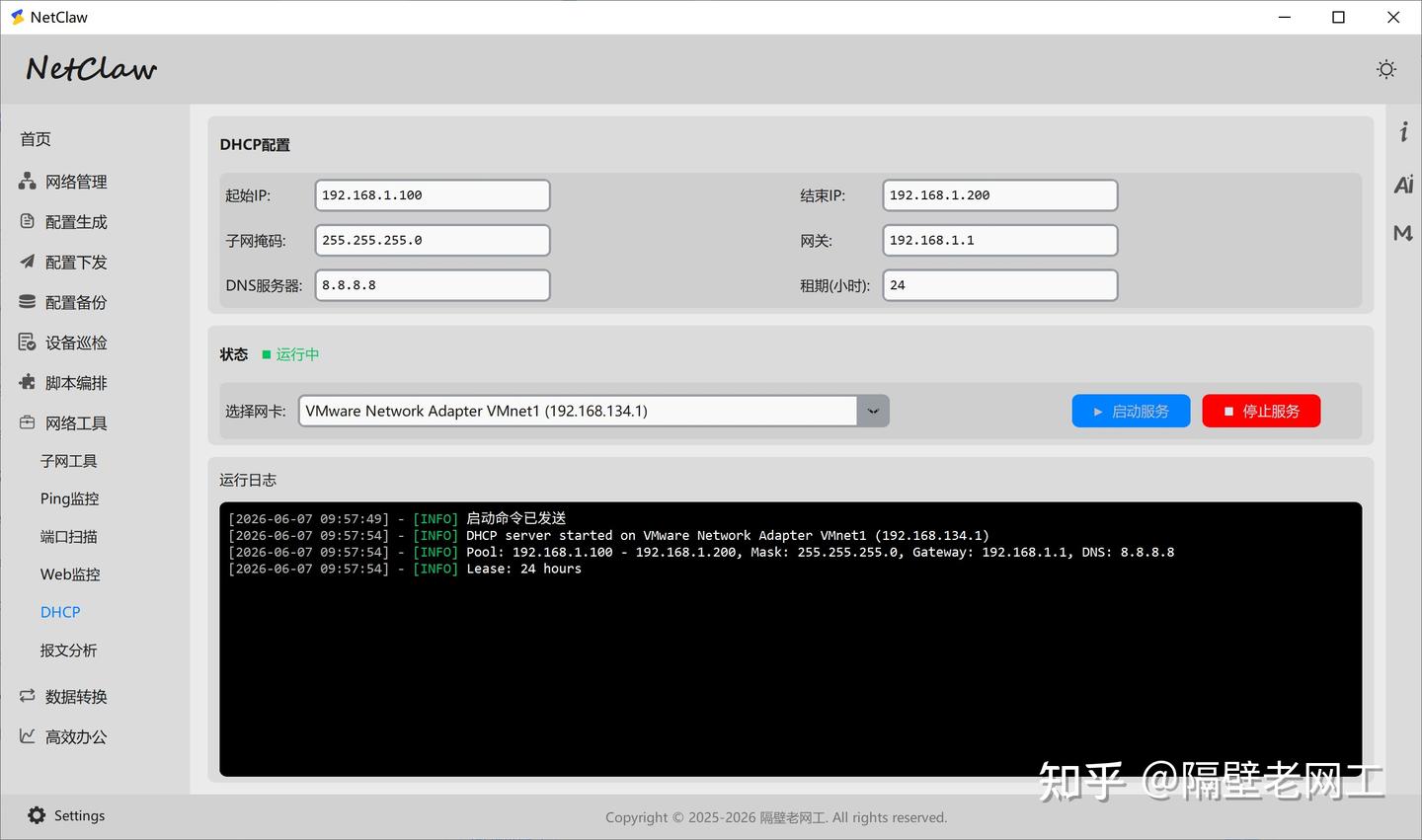

11.5 DHCP Server

快速启动一个轻量 DHCP 服务，绑定指定网卡，即可为所在网络提供动态地址分配，适用于临时测试环境或应急地址分配。

安全提示：请勿在未经授权的生产网络随意启动 DHCP 服务，可能导致地址冲突，影响业务。

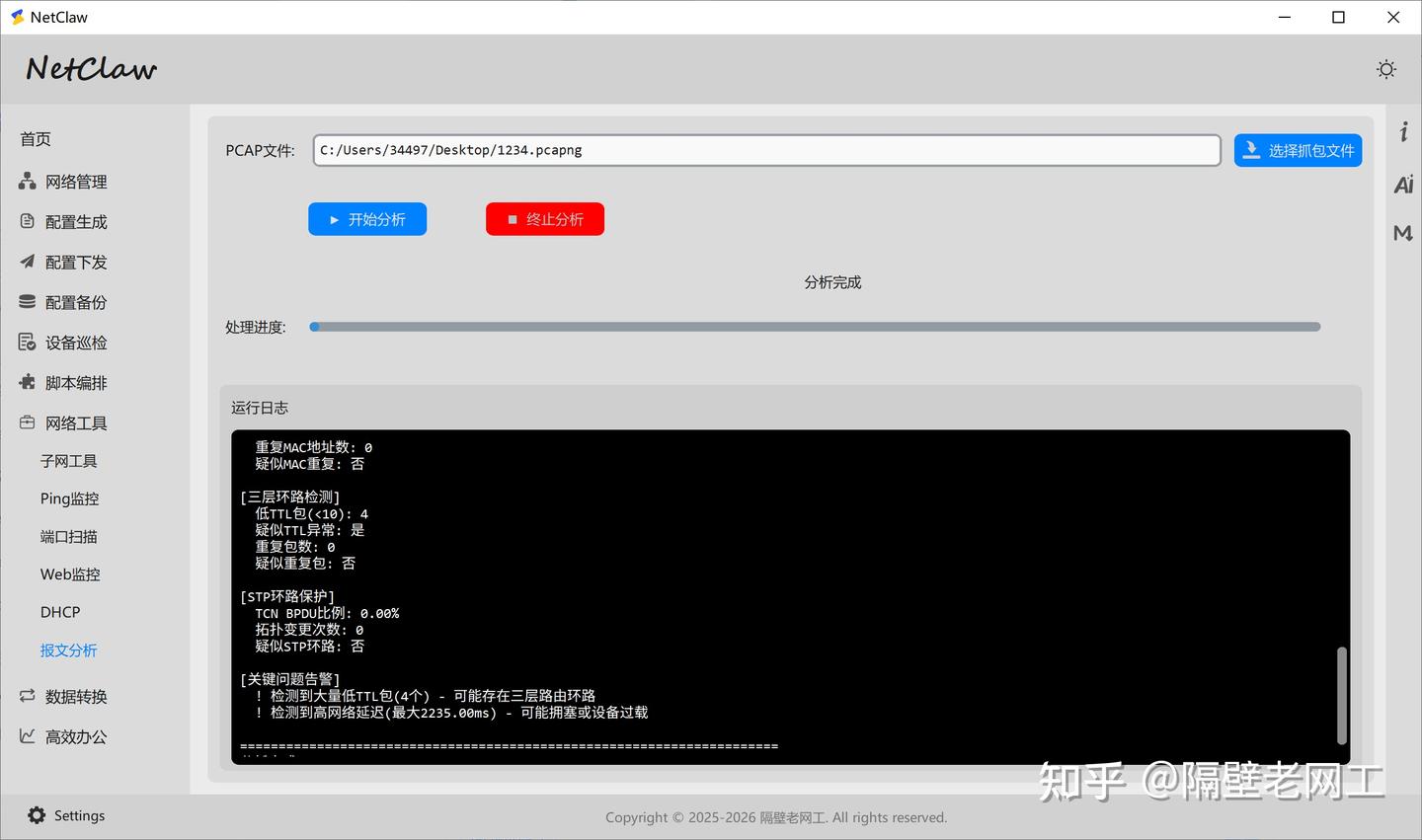

11.6 报文分析

上传 .pcap、.pcapng 等格式的抓包文件，一键分析报文特征，输出协议分布统计、流量 Top 5 会话、环路检测结果、TCP 异常重传与握手分析等关键信息，是故障定位的快捷帮手。

十二、高效办公

一系列轻量内置工具，贴合网络工程师日常文档与图表处理需求，让您无需切换多个软件即可完成高效输出。

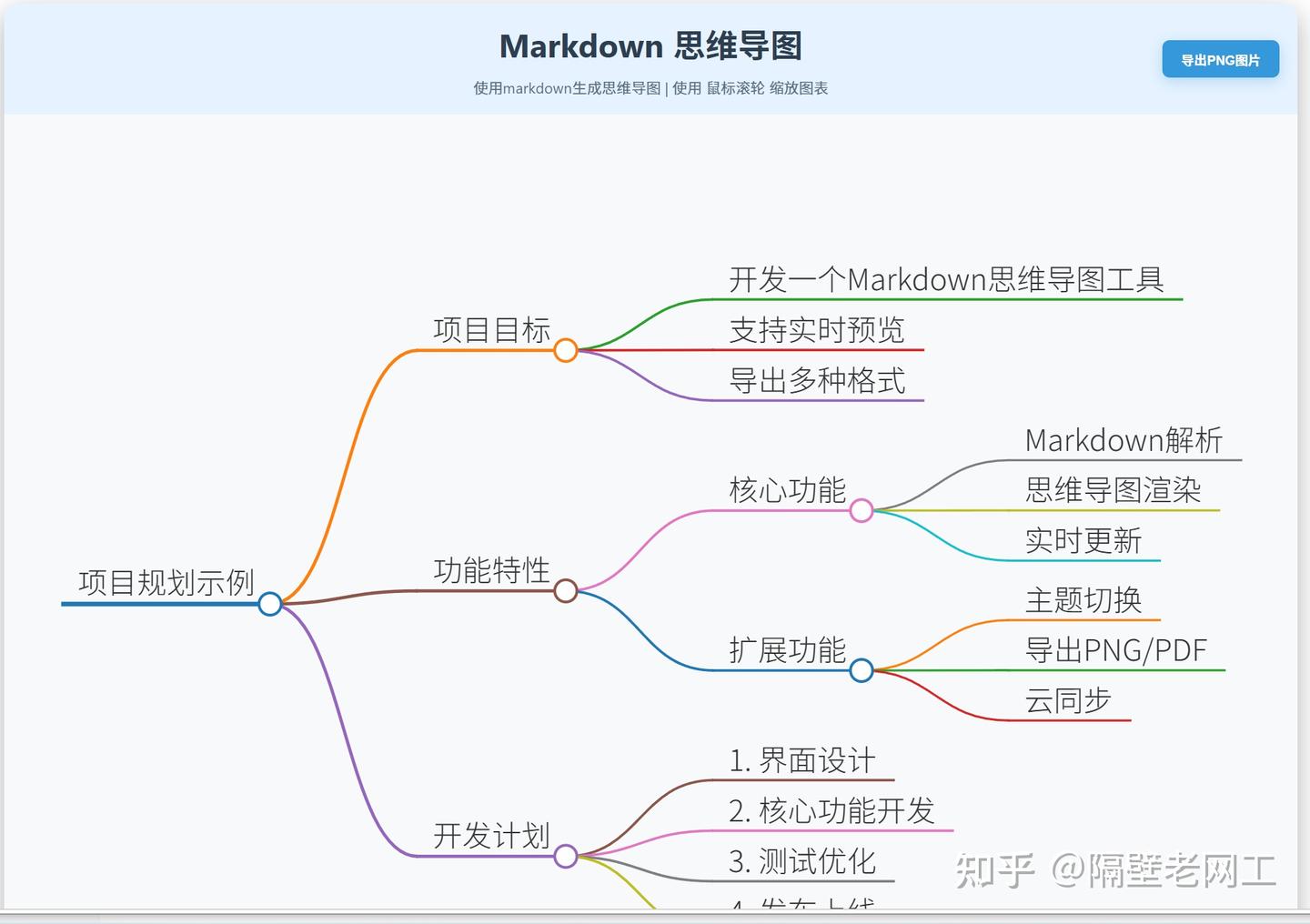

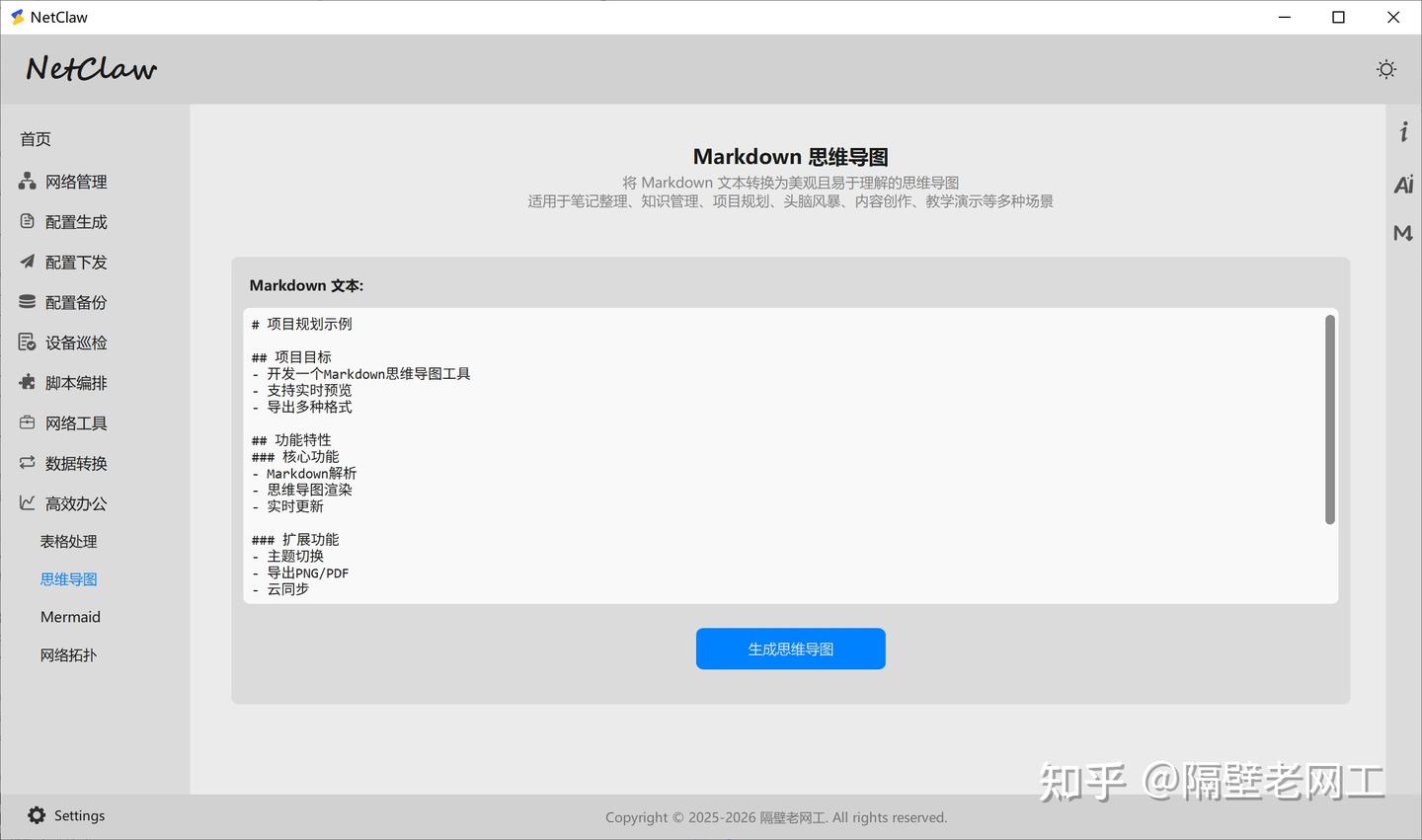

12.1 思维导图

在编辑器中使用简洁的 Markdown 大纲语法，一键生成交互式思维导图。支持节点展开/折叠、拖拽调整，是梳理故障排查思路、构建知识体系的得力助手。

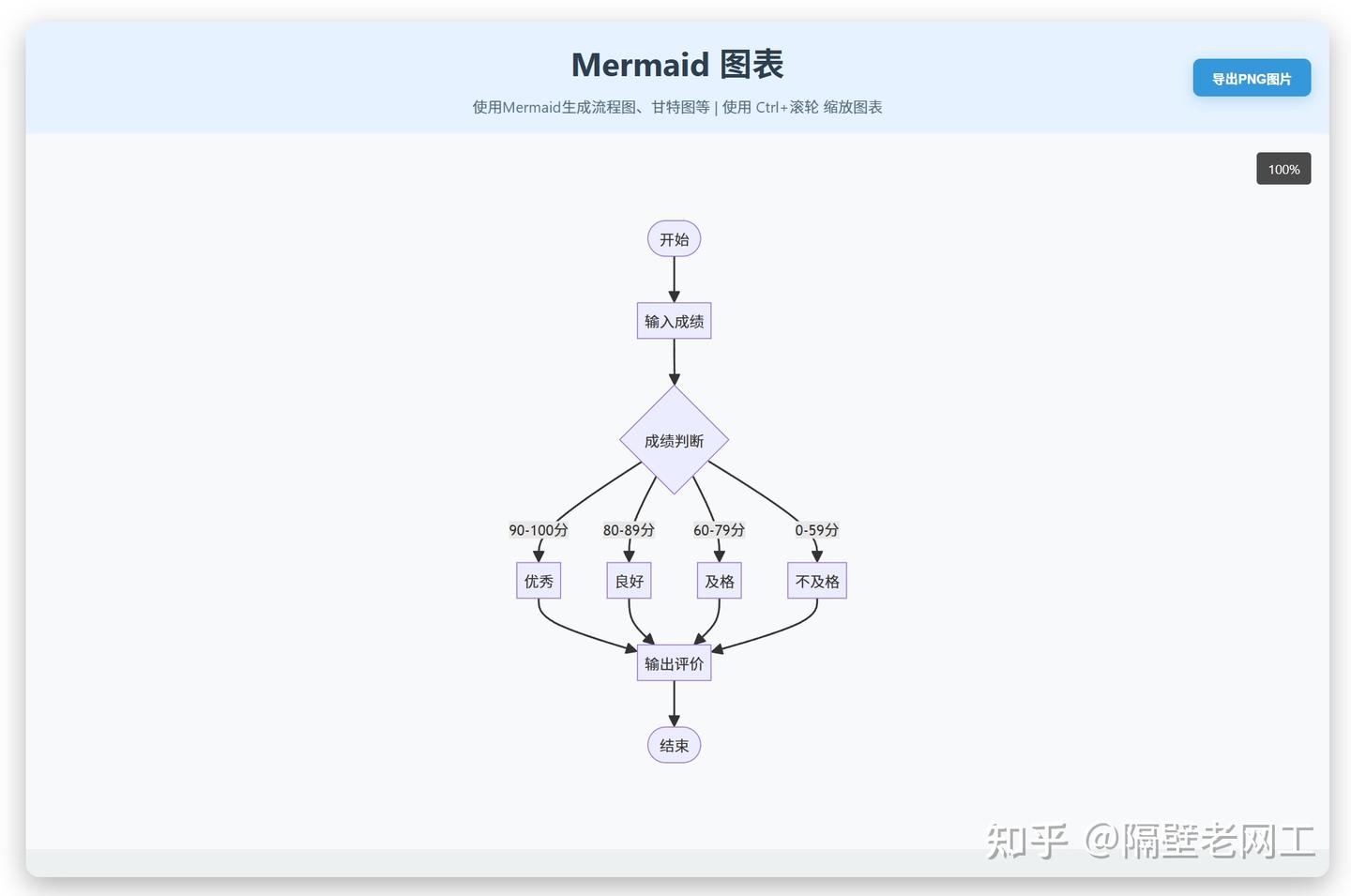

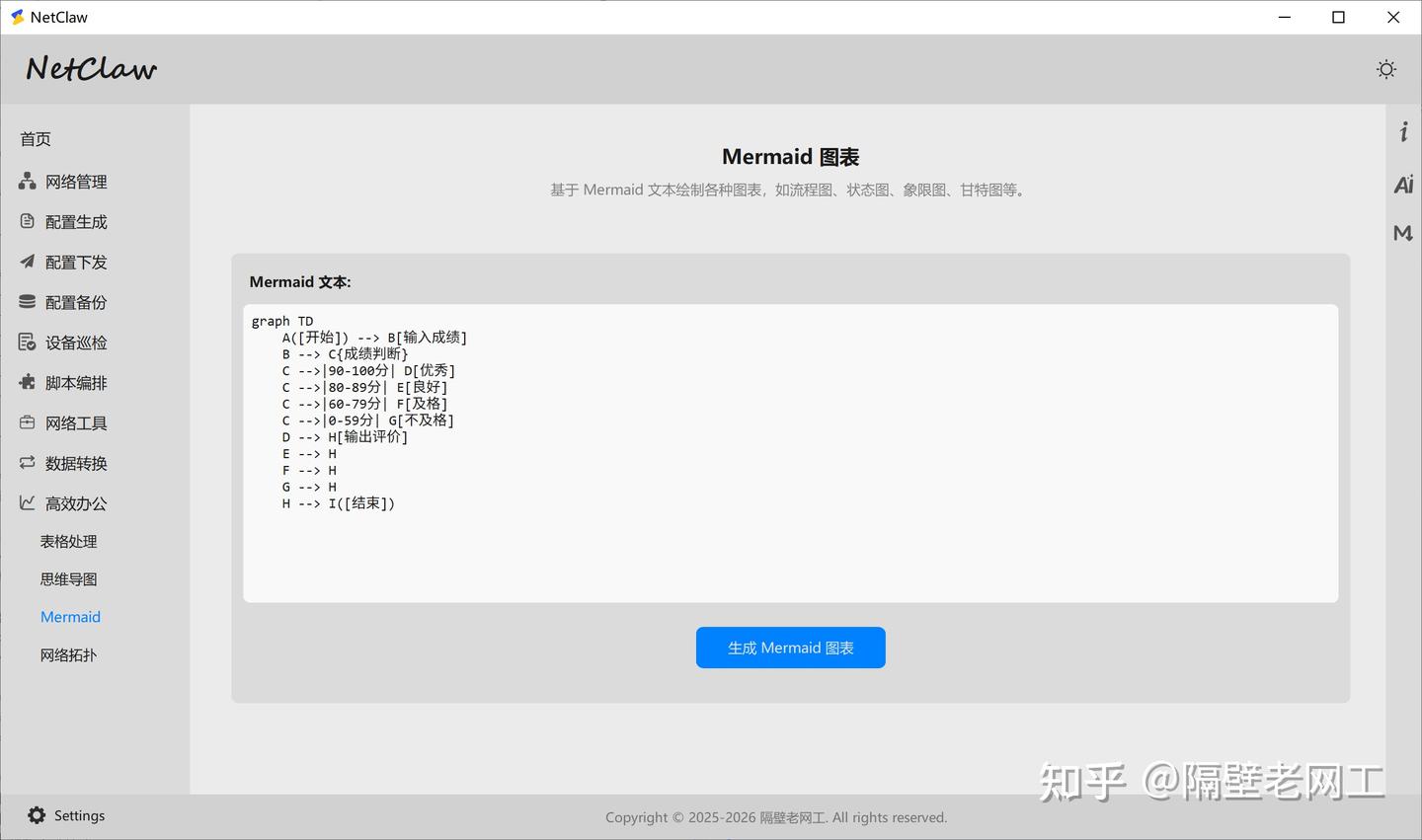

12.2 Mermaid 图表

无需记忆繁杂语法，输入 Mermaid 文本，即时渲染为流程图、时序图、状态图等专业图表，可直接复制到方案文档或演示文稿中。

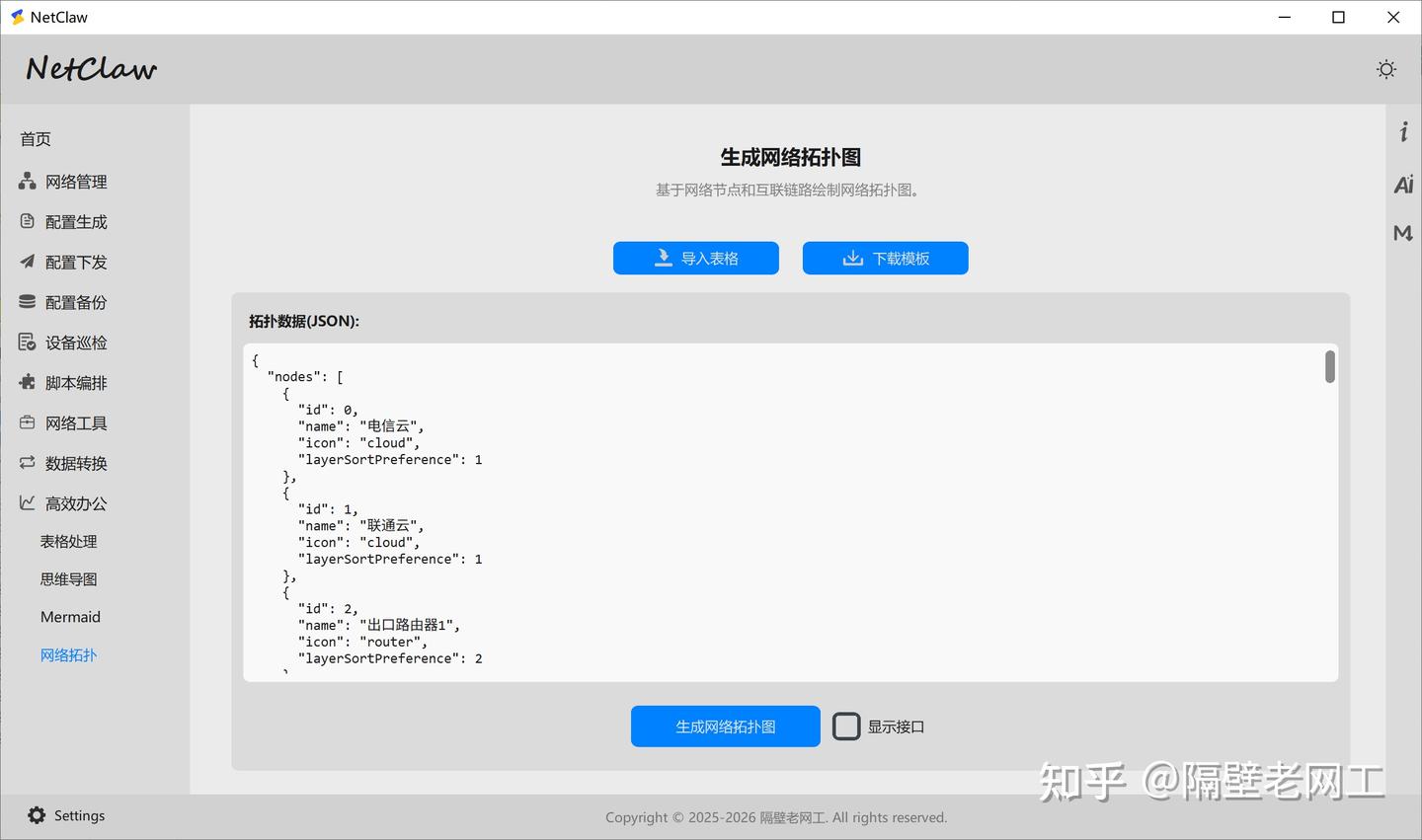

12.3 网络拓扑图

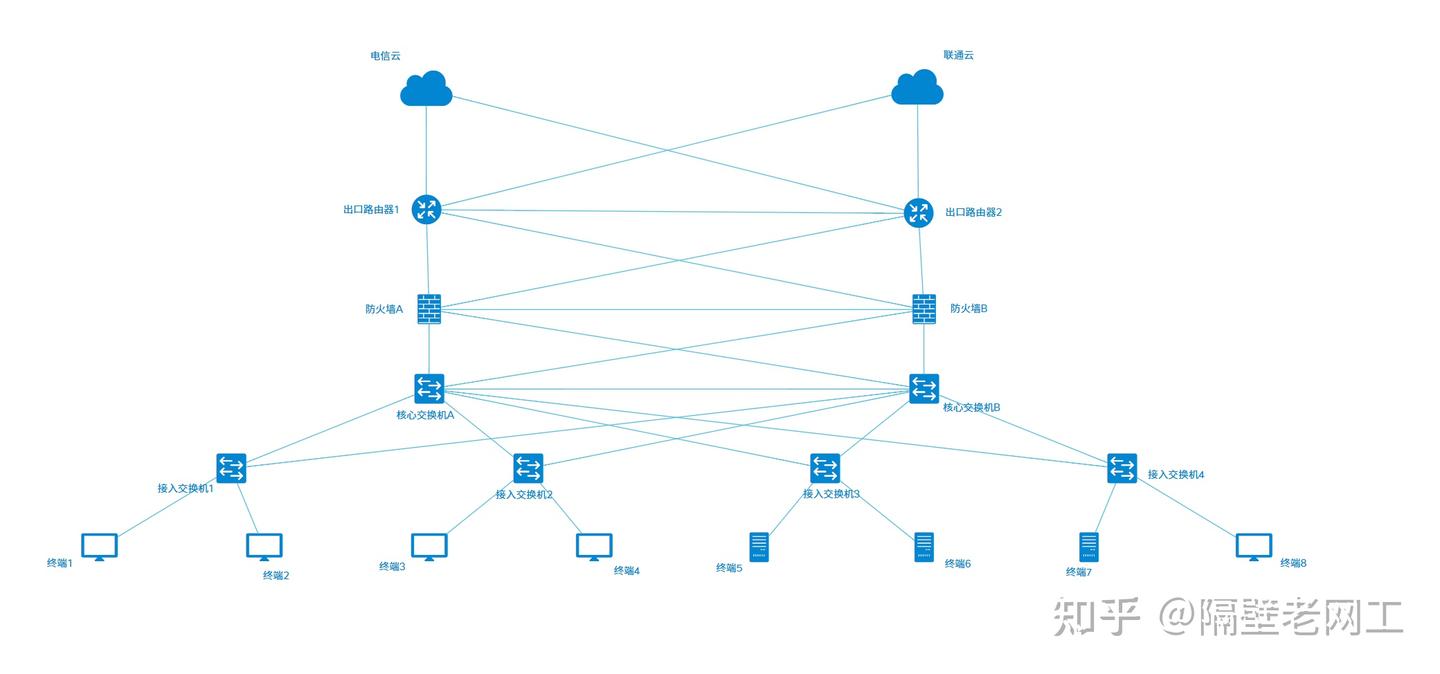

上传按规范填写的 Excel 表格（可先下载标准模板），一键生成包含设备连接关系与分层的网络拓扑图，支持交互式查看与导出。

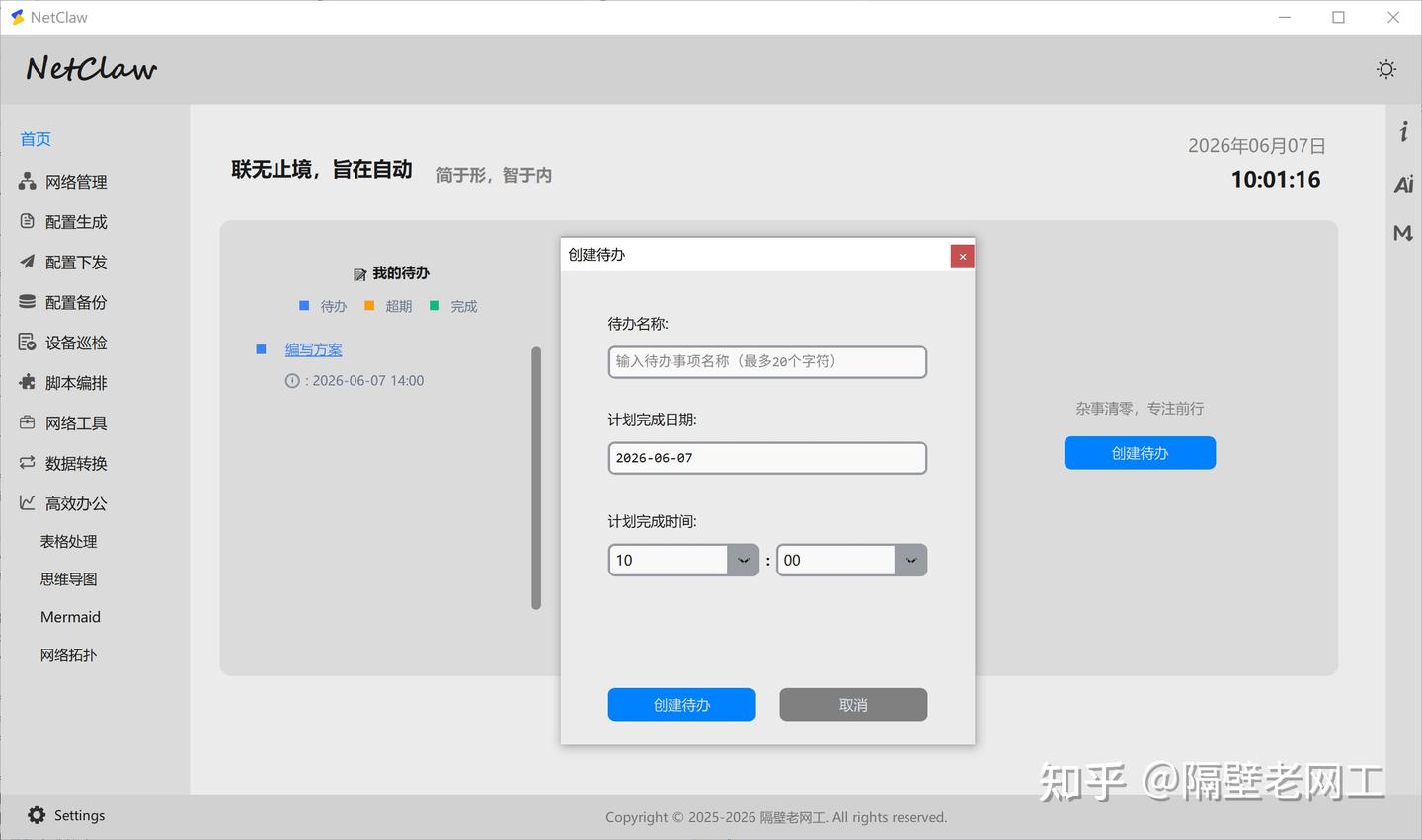

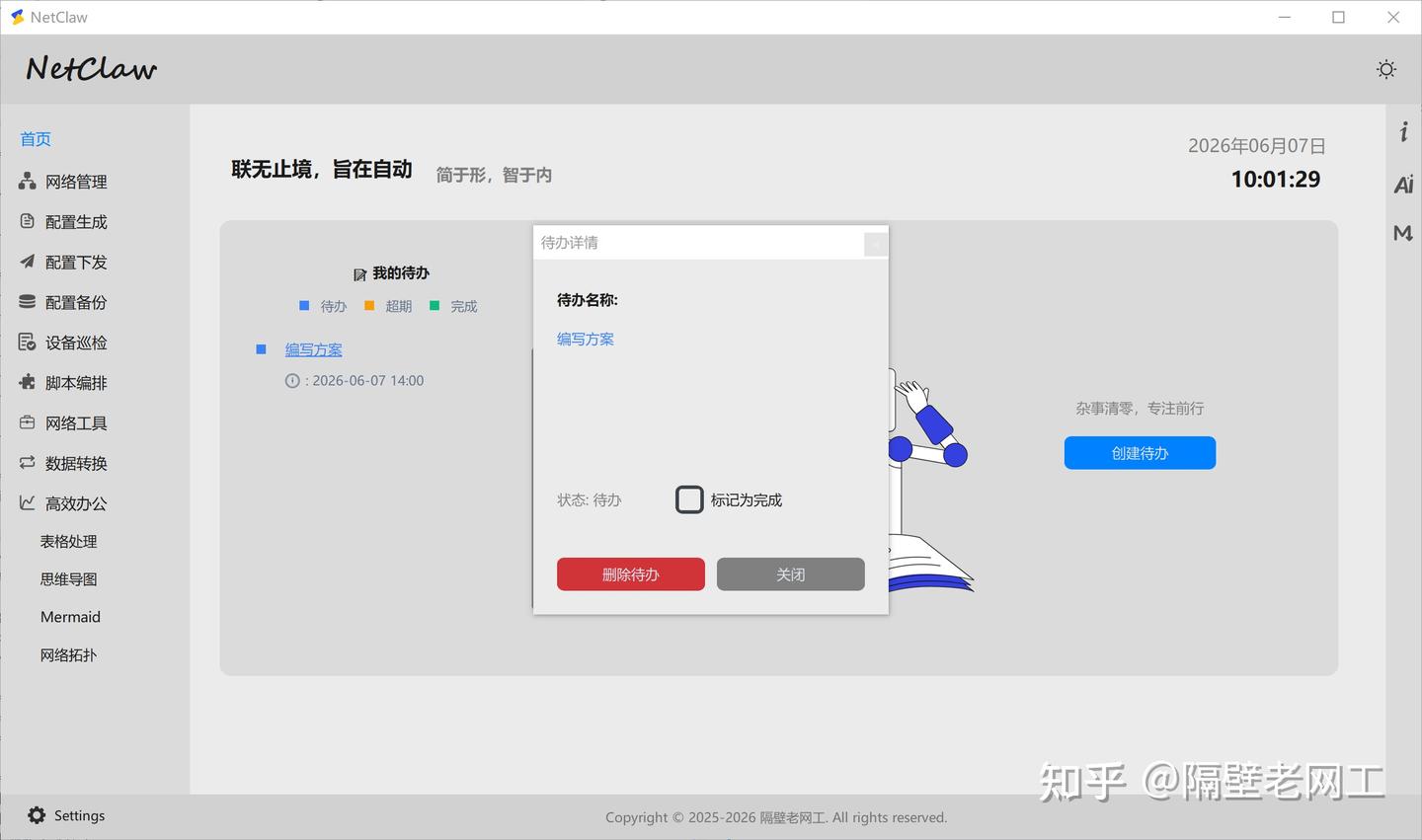

12.4 待办事项

一个轻量的待办管理工具，支持添加、勾选完成和删除任务，帮助您跟踪日常运维计划、项目节点与临时事项，日程井井有条。

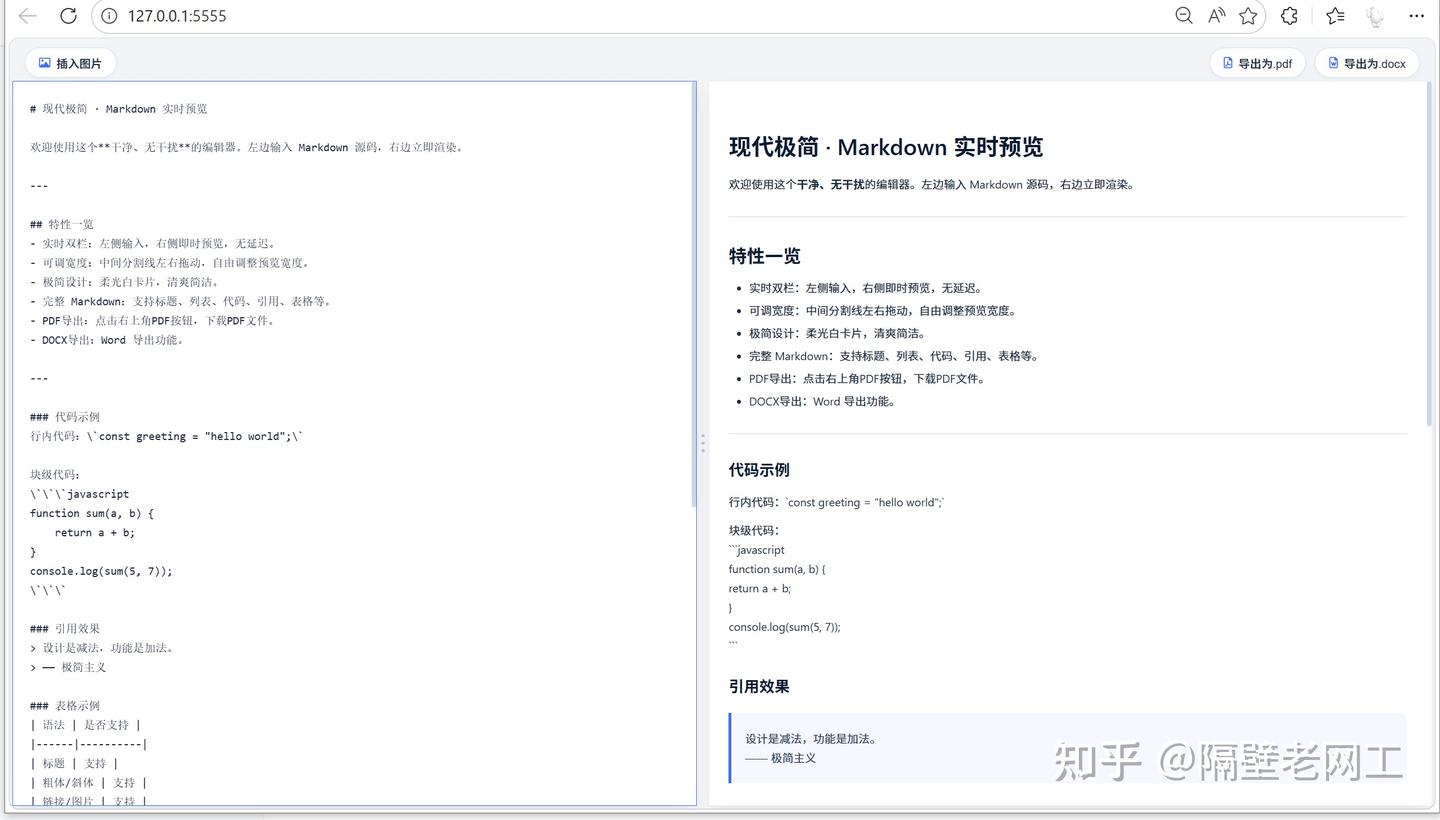

12.5 轻量 Markdown 编辑器

内置干净、无干扰的编辑器。左侧输入 Markdown 源码，右侧即时预览，中间分割线可自由拖动调节宽度。完整支持标题、列表、代码块、引用、表格等语法，并可将内容导出为 PDF 或 Word 文档，是撰写技术笔记、运维日报的便捷之选。

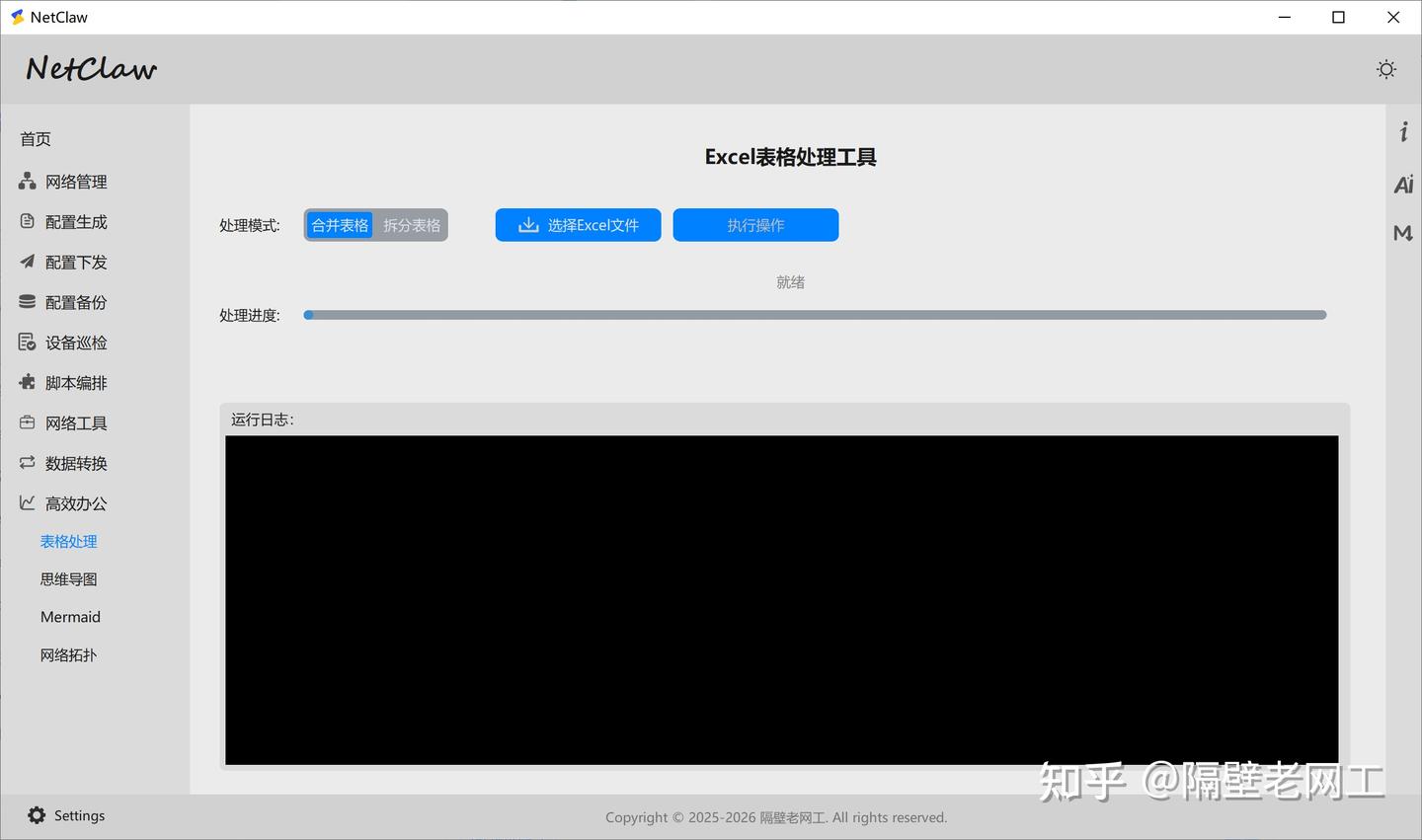

12.6 表格处理

表格合并：将多个结构相同的 Excel 文件快速合并为一个文件。
表格拆分：按指定列的条件将单个 Excel 文件拆分为多个文件，方便数据分拣与分发。
