Unity RectTransform组件详解

Unity RectTransform组件详解

1.正式学习之前的思考—ui元素的定位及适配问题

定位

首先我们注意到，在unity中，基础的ui元素都是有一个矩形框构成或包围的，也就是说，我们要解决的是如何对矩形进行定位。很自然的，我们可以选择以画布（Canvas）的左下角点为坐标原点，建立一个平面直角坐标系，对于矩形框，有很多种方式去表示它的位置和大小，例如左下角点和右上角点，左下角点和中心点，中心点和矩形的宽、高等等，这几种方式本质上是等价的，鉴于我们建立的坐标系，我们可以选择用左下角和右上角点确定矩形的位置和大小

适配

用以上的方法，理论上我们可以精确地定位每一个ui元素的具体位置和大小，从而实现想要的布局效果，这种方式足够简洁，也很好理解，却有一个致命的问题，就是画布的大小必须事先确定，画布大小变化，ui元素在画布中的相对位置以及比例都会改变，我们希望ui元素去适配画布的大小，而上述的坐标系是不行的

带着上述问题的思考，我们再来看unity的解决方案

2.Unity RectTransform面板详解

2.1 总览

白色的四个小三角形是Anchors,构成一个矩形，所以我们只需要用两个点来描述它，

左下角锚点对应Anchors 的 Min

右上角锚点对应Anchors 的 Max

数值后面再表

四个蓝色实心的小原点是这个ui元素的矩形框的四个顶点（当没有旋转和放缩时）

蓝色的小圆环代表Pivot

2.2 Pivot

如果你知道锚点，可能会有疑惑，既然位置和大小可以由锚点来决定，那还要轴点（Pivot）干嘛，

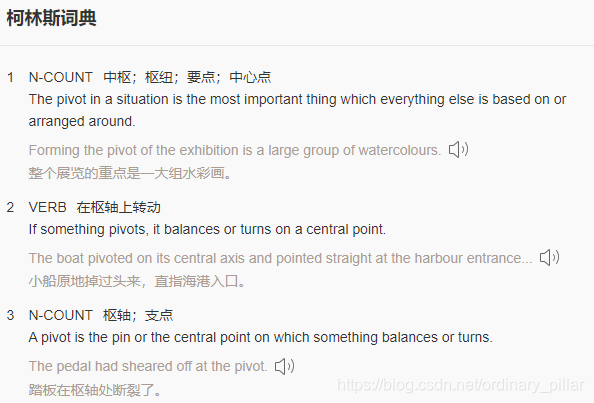

理解Pivot关键是动词的含义：在枢轴上转动，这个点是处理ui旋转的基点，同时也是处理ui放缩的基点

其数值由当前ui 的矩形框决定

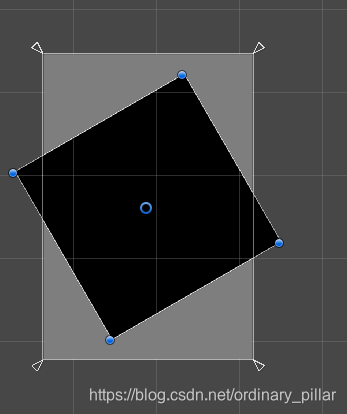

经过放大2倍和逆时针旋转后：

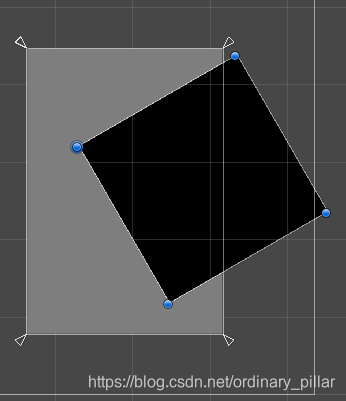

改变Pivot的位置，同样放大两倍和逆时针旋转30度：
