Unknown symbol osal_timer_init

问题背景

麒麟系统自带的内核为5.4.18，而我们交叉编译的驱动环境为5.4.58。编译出的ko文件在麒麟系统上加载报错。

test: version magic '5.4.58 SMP preempt mod_unload aarch64' should be '5.4.18 SMP preempt mod_unload modversions aarch64'

即使强制加载，也会报如下错误

pid:8732,cpu4,modprobe]: module_layout: kernel tainted.

问题分析

vermagic 查看

需要先将模块拷贝到目录，然后depmod -a后，modinfo才能显示。

新的
modinfo /usr/lib/modules/5.4.58/kernel/drivers/soc_test.ko | grep vermagic
vermagic:       5.4.58+ SMP preempt mod_unload modversions aarch64

原先的是这个：
modinfo /usr/lib/modules/5.4.18/kernel/drivers/soc_test.ko | grep vermagic
vermagic:       5.4.18 SMP preempt mod_unload modversions aarch64

修改源码编译的makefile，将vermagic修改为一样，但加载会报错误：disagrees about version of symbol module_layout

查看符号的CRC

老的

modprobe --dump-modversions v2.1/test.ko |grep layout
0xf87bebdf      module_layout

modprobe --dump-modversions soc_test.ko |grep layout
0xf87bebdf      module_layout

我们编译出的KO。

modprobe --dump-modversions test.ko |grep layout
0x68bd8d0d      module_layout

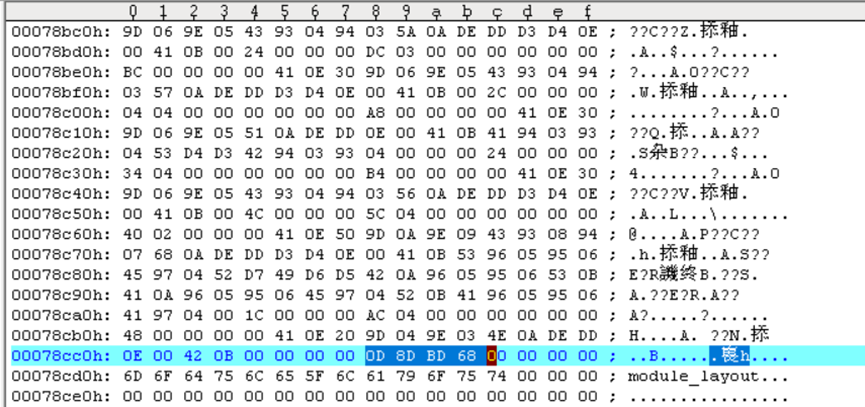

直接用ue修改

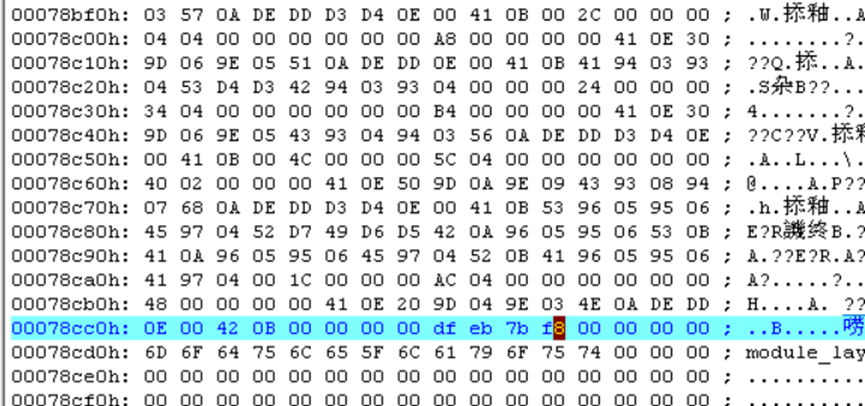

修改为和原始ko一致的值，如下：

Unknown symbol osal_timer_init

经过上述修改后，依然报错。看起来像是符号没有。其实符号村子，但是CRC校验不过。下面示例一个，实际有好多个，这样我们可以参考module_layout的例子一一修改。

[ 3744.392582] [2026:01:28 10:58:07][pid:35130,cpu5,insmod]test: disagrees about version of symbol osal_timer_init
[ 3744.392591] [pid:35130,cpu5,insmod]test: Unknown symbol osal_timer_init (err -22)

CONFIG_MODVERSIONS

但是符号太多了，我们就通过内核配置，不增加CRC的方式生成模块。将此配置项目去除后，的确没有CRC了，但加载依然报上面的错误。

kos/kernel/linux-5.4/arch/arm64/configs/pc/zhongxing/linux/pc_zhongxing_defconfig

自动修改的脚本

#!/bin/bash

# 检查参数数量
if [ $# -ne 3 ]; then
    echo "用法: $0 <老ko文件> <新ko文件> <符号列表文件>"
    echo "示例: $0 soc_test.ko_old soc_test.ko symbols.txt"
    exit 1
fi

OLD_KO="$1"
NEW_KO="$2"
SYMBOL_FILE="$3"

# 检查文件是否存在
if [ ! -f "$OLD_KO" ]; then
    echo "错误: 老ko文件 '$OLD_KO' 不存在"
    exit 1
fi

if [ ! -f "$NEW_KO" ]; then
    echo "错误: 新ko文件 '$NEW_KO' 不存在"
    exit 1
fi

if [ ! -f "$SYMBOL_FILE" ]; then
    echo "错误: 符号列表文件 '$SYMBOL_FILE' 不存在"
    exit 1
fi

# 创建临时文件
OLD_VERSIONS=$(mktemp)
NEW_VERSIONS=$(mktemp)

echo "正在提取版本信息..."

# 提取老ko文件的版本信息
modprobe --dump-modversions "$OLD_KO" > "$OLD_VERSIONS"
if [ $? -ne 0 ]; then
    echo "错误: 无法提取老ko文件的版本信息"
    rm -f "$OLD_VERSIONS" "$NEW_VERSIONS"
    exit 1
fi

# 提取新ko文件的版本信息
modprobe --dump-modversions "$NEW_KO" > "$NEW_VERSIONS"
if [ $? -ne 0 ]; then
    echo "错误: 无法提取新ko文件的版本信息"
    rm -f "$OLD_VERSIONS" "$NEW_VERSIONS"
    exit 1
fi

echo "正在处理符号替换..."

# 创建新ko文件的备份
BACKUP_FILE="${NEW_KO}.backup"
cp "$NEW_KO" "$BACKUP_FILE"
echo "已创建备份文件: $BACKUP_FILE"

# 处理每个符号
while IFS= read -r SYMBOL || [ -n "$SYMBOL" ]; do
    # 跳过空行
    SYMBOL=$(echo "$SYMBOL" | tr -d '\r' | xargs)
    if [ -z "$SYMBOL" ]; then
        continue
    fi

    echo "处理符号: $SYMBOL"

    # 从老ko文件获取符号的16进制值
    OLD_HEX=$(grep -E "^\s*0x[0-9a-fA-F]{8}\s+$SYMBOL\s*$" "$OLD_VERSIONS" | awk '{print $1}')

    # 从新ko文件获取符号的16进制值
    NEW_HEX=$(grep -E "^\s*0x[0-9a-fA-F]{8}\s+$SYMBOL\s*$" "$NEW_VERSIONS" | awk '{print $1}')

    if [ -z "$OLD_HEX" ]; then
        echo "警告: 在老ko文件中未找到符号 '$SYMBOL'"
        continue
    fi

    if [ -z "$NEW_HEX" ]; then
        echo "警告: 在新ko文件中未找到符号 '$SYMBOL'"
        continue
    fi

    echo "  老版本: $OLD_HEX -> 新版本: $NEW_HEX"

    if [ "$OLD_HEX" = "$NEW_HEX" ]; then
        echo "  版本相同，跳过"
        continue
    fi

    # 将16进制值转换为二进制格式（小端序）
    # 注意：这里假设是32位的CRC值（8个十六进制字符）

    # 将16进制字符串转换为二进制字节（小端序）
    # 例如：0x12345678 -> \x78\x56\x34\x12
    OLD_BYTES=$(echo "$OLD_HEX" | sed 's/^0x//' |
        awk '{for(i=7;i>0;i-=2) printf "\\x" substr($0,i,2)}')

    NEW_BYTES=$(echo "$NEW_HEX" | sed 's/^0x//' |
        awk '{for(i=7;i>0;i-=2) printf "\\x" substr($0,i,2)}')

    # 使用sed进行二进制替换
    # 注意：这里使用perl来处理二进制文件更可靠
    if command -v perl >/dev/null 2>&1; then
        # 使用perl进行二进制替换
        perl -pi -e "s/$NEW_BYTES/$OLD_BYTES/g" "$NEW_KO"
        if [ $? -eq 0 ]; then
            echo "  替换成功"
        else
            echo "  替换失败"
        fi
    else
        echo "  错误: 需要perl来执行二进制替换"
        echo "  请安装perl或手动替换"
    fi

done < "$SYMBOL_FILE"

# 清理临时文件
rm -f "$OLD_VERSIONS" "$NEW_VERSIONS"

echo ""
echo "处理完成！"
echo "原始文件已备份为: $BACKUP_FILE"
echo "修改后的文件: $NEW_KO"

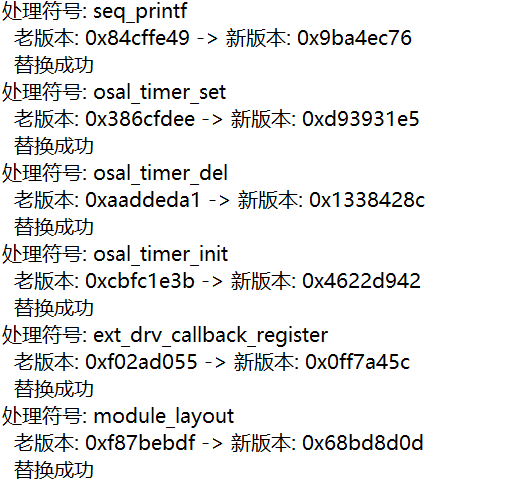

运行示例

./crc.sh soc_test.ko_old soc_test.ko symbol.txt

其中symbol.txt中存放的是加载报错的符号，每隔符号占用一行。

有些模块，即使上述修改完全后，加载不报错，但是insmod 插入模块时，module_init不会被调用。那就只能用下面的终极方法了。

内核完全替换

另外一种方法是内核全部重新编译，替换，但是这种影响较大。

进入内核目录，执行配置命令

make ARCH=arm64 O=out CROSS_COMPILE=/mnt//tools/host//toolchains/aarch64-v100-linux/bin/aarch64-linux-gnu- pc/linux/tmp_defconfig

然后编译

make ARCH=arm64 O=out CROSS_COMPILE=/mnt/tools/host/toolchains/aarch64-v100-linux/bin/aarch64-linux-gnu- bindeb-pkg CFLAGS_MODULE+="-DSDK_VERSION=V100R001C00SPC036B010" -j8

编译后会生成libc和内核header以及内核镜像、KO的deb包。将这些包拷贝到目标机器上进行安装。

安装报这个错误： bin/sh: 1: scripts/basic/fixdep: Exec format error，影响不大，主要交叉编译这个工具是X86 编译出来的，而目标是arm。
