0 说明

本篇文章主要了解了Itti显著性检测算法，并阅读相关的代码，最后在SAR图像上进行实验和测试。
原理部分本文主要参考了：https://blog.csdn.net/weixin_42647783/article/details/82532179
代码部分主要参考了https://zhuanlan.zhihu.com/p/441836726

1 简介

Itti视觉显著性模型的结构如下图[1]。
在这里插入图片描述

2 Itti算法

2.1 输入

文章中图片的尺寸为640×480静态彩色照片，包括RGB三个通道。

2.2 构建高斯金字塔

先将输入图像表示成0层的高斯金字塔。其中第0层表示输入图像，第1-8层分别采用3×3的高斯滤波器进行滤波和下采样，大小分别为输入图像的1/2、1/4、1/8…1/256，即可得到9个尺度下的三通道图像 $r(σ)、g(σ)、b(σ)r(\sigma)、g(\sigma)、b(\sigma)$ ，其中 $σ∈{0..8}\sigma \in\{0 . .8\}$ 。
（1）构建亮度高斯金字塔
在九个尺度下计算 $I = (r + g + b) / 3$ ，可以得到 $I(σ)I(\sigma)$ .

（2）构建颜色高斯金字塔
在9个尺度下，分别计算：
红色特征： $R(σ)=r(σ)−(g(σ)+b(σ))/2R(\sigma)=r(\sigma)-(g(\sigma)+b(\sigma)) / 2$
绿色特征： $G(σ)=g(σ)−(r(σ)+b(σ))/2G(\sigma)=g(\sigma)-(r(\sigma)+b(\sigma)) / 2$
蓝色特征： $B(σ)=b(σ)−(r(σ)+g(σ))/2B(\sigma)=b(\sigma)-(r(\sigma)+g(\sigma)) / 2$
黄色特征： $Y(σ)=(r(σ)+g(σ))/2−∣r(σ)−g(σ)∣/2−b(σ)Y(\sigma)=(r(\sigma)+g(\sigma)) / 2-|r(\sigma)-g(\sigma)| / 2-b(\sigma)$

（3）构建方向金字塔
接下来采用Gabor滤波器构建方向金字塔 $O(σ,θ)O(\sigma, \theta)$ ，其中 $σ∈{0..8}\sigma \in\{0 . .8\}$ ， $θ∈{0∘,45∘,90∘,135∘}\theta \in\left\{0^{\circ}, 45^{\circ}, 90^{\circ}, 135^{\circ}\right\}$ 。

2.3 特征图的构建

获得亮度、颜色、方向高斯金字塔之后，采用Center-Surround方法，其中Center（c）表示精细尺度，Surround（s）表示粗尺度计算对应的特征图。计算方法为：
$\ominus I(s)|$
$\ominus(G(s)-R(s))|$
$\ominus(Y(s)-B(s))|$
$\theta)=|O(c, \theta) \ominus O(s, \theta)|$
其中 $\in\{2,3,4\}$ ，而 $s=c+δ,δ∈{3,4}s=c+\delta, \delta \in\{3,4\}$ 。上面的 $⊖\ominus$ 表示将粗尺度进行插值到精细尺度后做矩阵元素相减。 $I$ 表示亮度特征图， $R G (c, s)$ 表示颜色特征图， $O$ 表示方向特征图。

2.4 显著图的构建

文章中提出了一个特征图归一化操作运算符 $N(⋅)\mathcal{N}(\cdot)$ ，可以增强存在少量活动峰（即尖锐值）的特征图，抑制存在大量活动峰的特征图。操作方法如下：
（1）首先对输入的特征图归一化到范围 $[0 . . . M]$ ；
(2) 找到该特征图的全局最大值M所在位置并计算其他所有局部最大值的均值 $mˉ\bar{m}$ ，然后把整个特征图同乘以 $(M−mˉ)2(M-\bar{m})^{2}$ ；

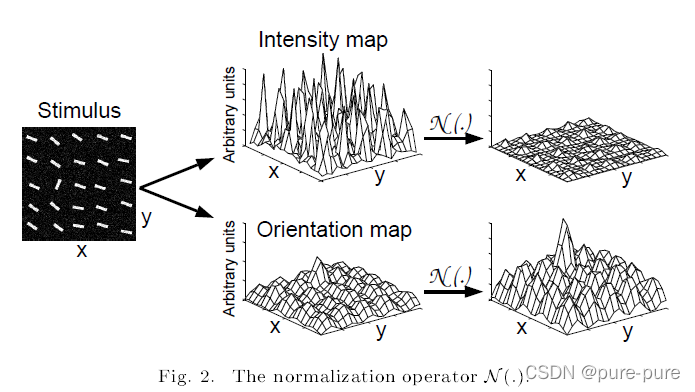

如下图所示，中间列上图便是存在大量活动峰的特征图，经过 $N(⋅)\mathcal{N}(\cdot)$ 操作后得到的特征图整体较为平滑，活动峰被抑制，中间列下图是存在少量活动峰的特征图，经过 $N(⋅)\mathcal{N}(\cdot)$ 操作后得到的特征图在原有的活动峰处得到了增强。
在这里插入图片描述
通过以上操作即可获得最后的视觉显著图，计算方法如下：
$Iˉ=⊕4⊕c=2s=c+3c+4N(I(c,s))\bar{I}=\stackrel{4}{\oplus} \underset{c=2 s=c+3}{\oplus}^{c+4} \mathcal{N}(I(c, s))$
$Cˉ=⊕=24⊕⊕s=c+3[N(RG(c,s))+N(BY(c,s))]\bar{C}=\stackrel{4}{\oplus=2}{\oplus} \underset{s=c+3}{\oplus}[\mathcal{N}(R G(c, s))+\mathcal{N}(B Y(c, s))]$
$Oˉ=∑θ∈{0∘,45∘,90∘,135∘}N(⊕4⊕c+4c=2N(O(c,s,θ)))\bar{O}=\sum_{\theta \in\left\{0^{\circ}, 45^{\circ}, 90^{\circ}, 135^{\circ}\right\}} \mathcal{N}(\stackrel{4}{\oplus} \underset{c=2}{\stackrel{c+4}{\oplus}} \mathcal{N}(O(c, s, \theta)))$

其中 $⊕{\oplus}$ 是指将多个图像调整至同一个尺寸后相加的操作，于是得到了亮度、颜色和方向显著图，最终的显著图S为，
$S=(N(Iˉ)+N(Cˉ)+N(Oˉ))/3S=(\mathcal{N}(\bar{I})+\mathcal{N}(\bar{C})+\mathcal{N}(\bar{O})) / 3$

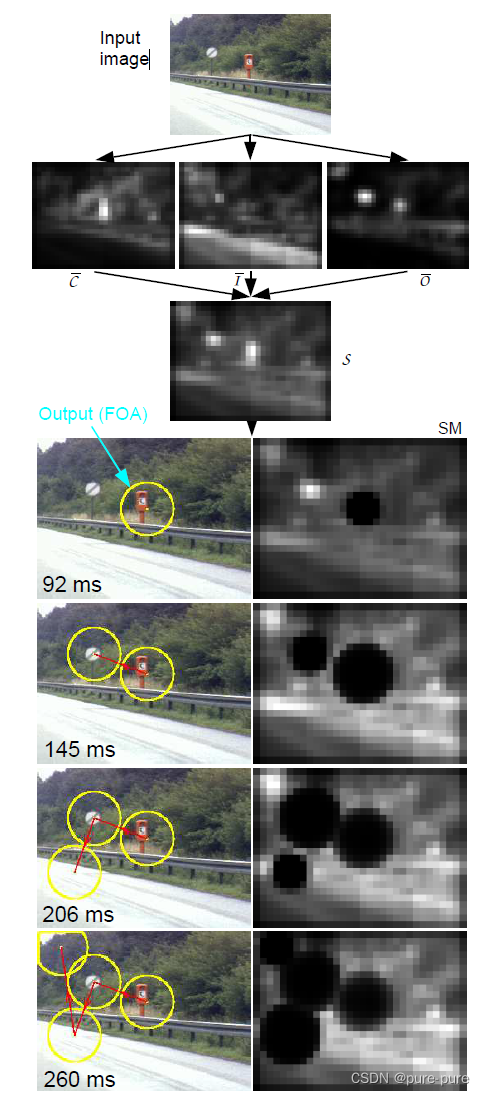

一般在目标检测中，根据设定的阈值检测显著性目标，设定的阈值逐渐下降，得到的显著性目标就会逐渐增多，同时检测时间也会增加，论文实验如图所示。
在这里插入图片描述

3 论文实验

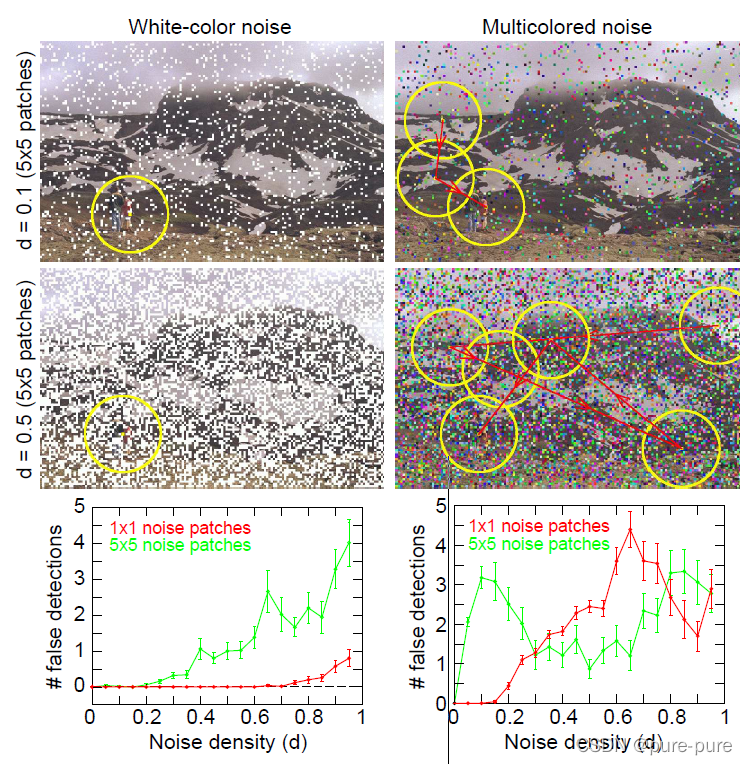

论文在不同的加性噪声下对同一图像的检测效果如下图所示
在这里插入图片描述
论文还对比了Reinagel和Zador提出的SFC（Spatial Frequency Content，空间频率内容模型）在检测目标上的效果，实验结果表明，ITTI模型对于噪声具有较好的鲁棒性，而SFC模型则做没有[1]。实验对比如下图所示，(a)是待处理的图像，(b)是ITTI模型得到的视觉显著图，©是SFC模型得到的显著图，(d)是两种模型对检测目标的标记，标记显著图中大于最大值的98%的部分，其中黄色的标记是ITTI模型得到的结果，红色的标记是SFC模型得到的结果。
在这里插入图片描述

4 相关代码

自己整理的相关代码（matlab）整理如下：
链接：https://pan.baidu.com/s/1DNKAPcIyVFsGHHVdGr_YRw
提取码：ynk8
在这里插入图片描述
文件夹说明：（1）input中为SAR图像示例图片；（2）myitti2.m为主程序文件；（3）paper43.m为我整理的，复现论文43[4]的改良的Itti算法， $c=\{2\}$ ， $s=\{4,5,6\}$ 。

5 SAR图像实验结果

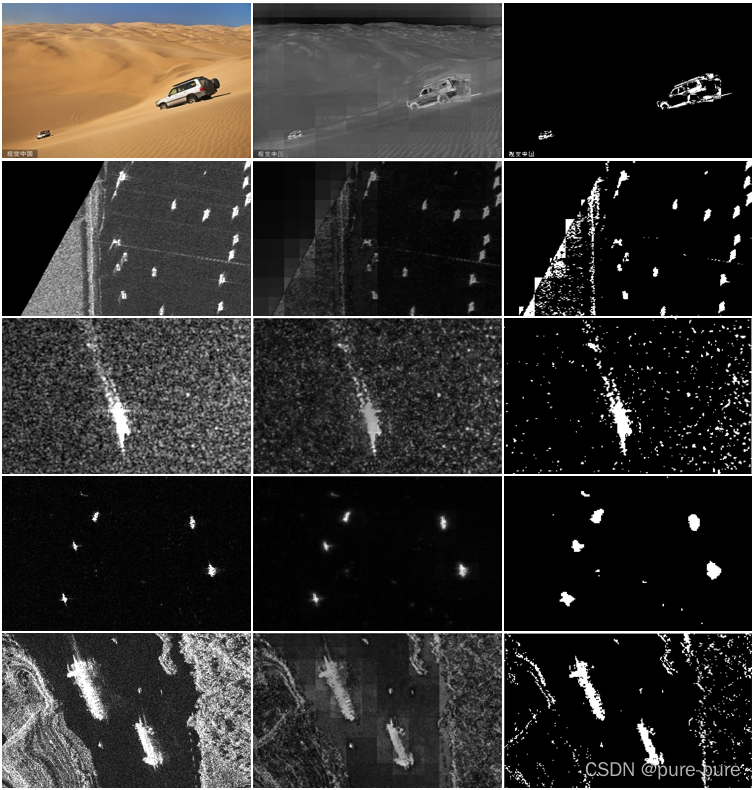

下图是在paper43.m运行出现的结果，可以发现对于彩色图片来说可以很好的检测，但是对于SAR图像来说效果并不是很好。会出现锯齿状的边缘，没有初始图像好。作为引导显著性网络有待考量，还需要经过网络的学习得到。另一个思考就是对于c和s的设置属于超参数，对于不同尺度的目标进行检测的时候需要设置不同的值。
在这里插入图片描述

6 参考文献

[1]L. Itti, C. Koch and E. Niebur, “A model of saliency-based visual attention for rapid scene analysis,” in IEEE Transactions on Pattern Analysis and Machine Intelligence, vol. 20, no. 11, pp. 1254-1259, Nov. 1998, doi: 10.1109/34.730558.
[2]https://blog.csdn.net/weixin_42647783/article/details/82532179
[3]https://zhuanlan.zhihu.com/p/441836726
[4]L. Du, L. Li, D. Wei and J. Mao, “Saliency-Guided Single Shot Multibox Detector for Target Detection in SAR Images,” in IEEE Transactions on Geoscience and Remote Sensing, vol. 58, no. 5, pp. 3366-3376, May 2020, doi: 10.1109/TGRS.2019.2953936.
