运算放大电路——减法器

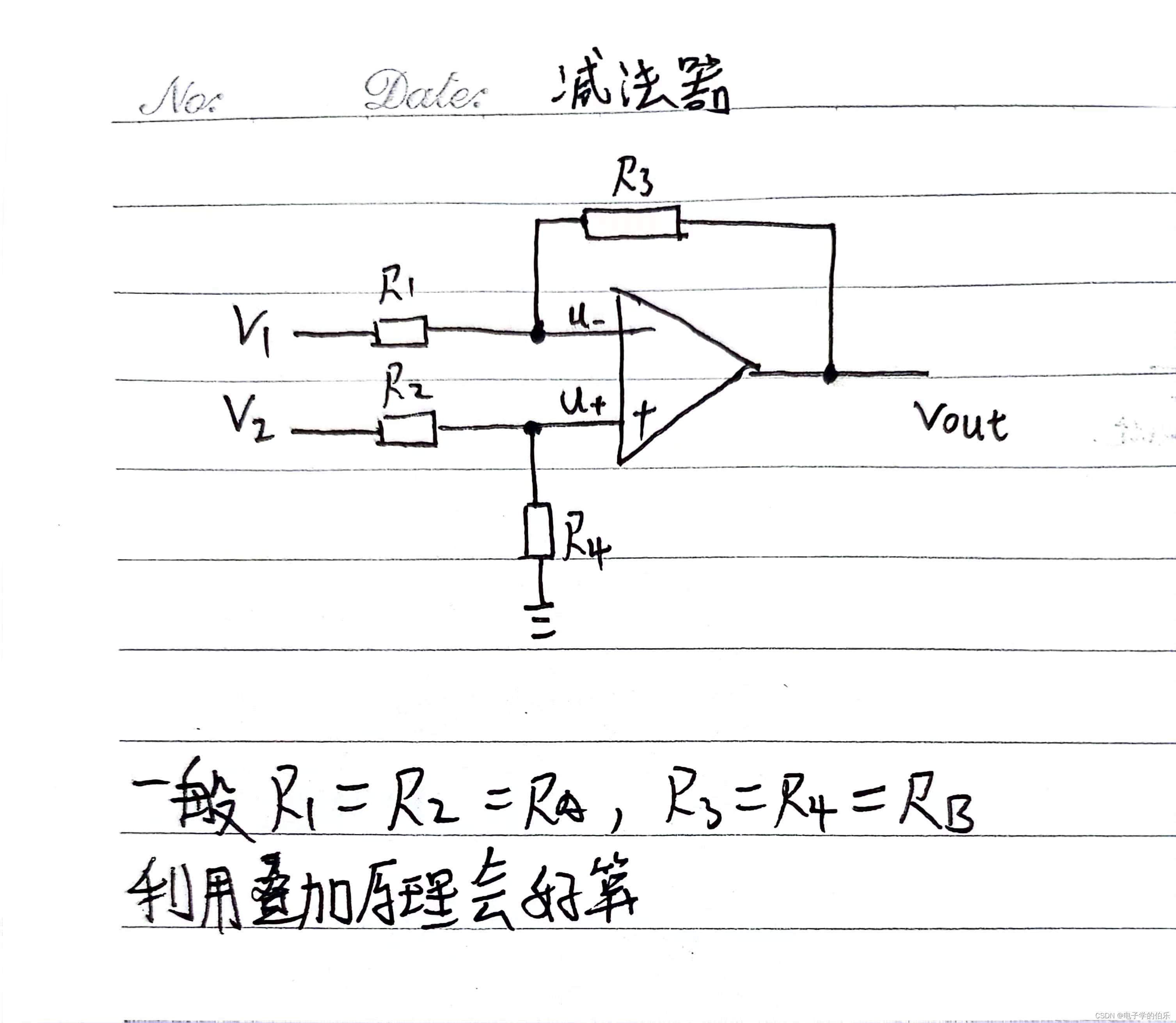

减法器就是有两个输入,可以叫加减电路。我建议使用叠加定理去计算会比较简单。如下举例

下面是叠加定理去计算,拆解为反向放大器和同相放大器,最后Uo1和Uo2相加即可

以下为虚短虚断法计算

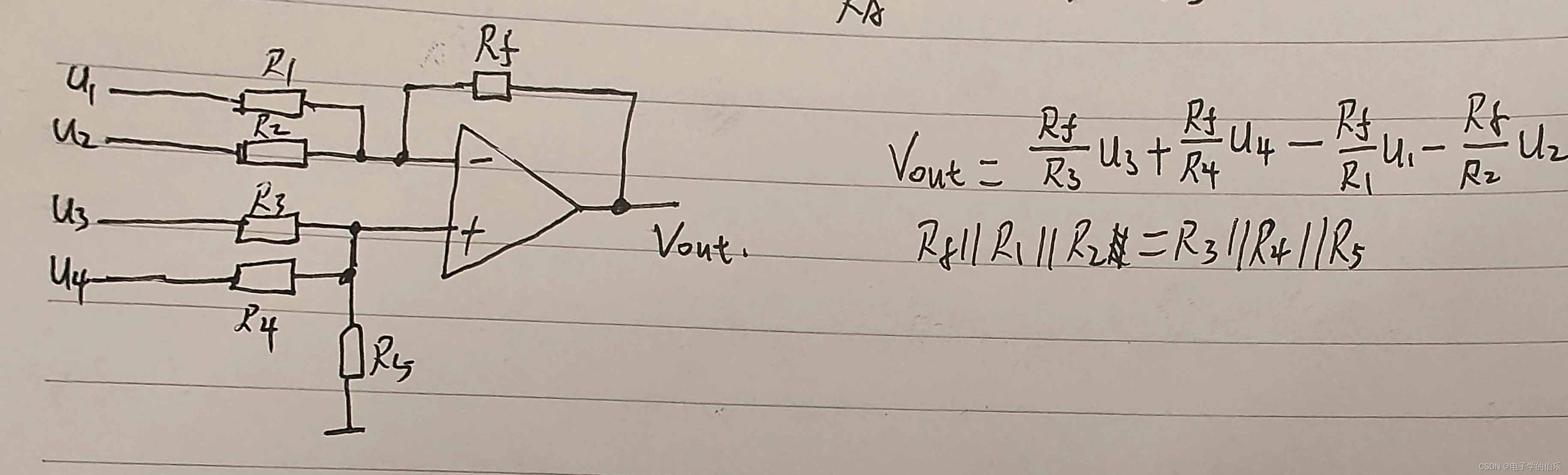

其他相似例子,有多一个V3的情况,直接在上面接地的情况下,最后加上一个V3

其他相似例子
