CDR学习笔记

1 基本概念

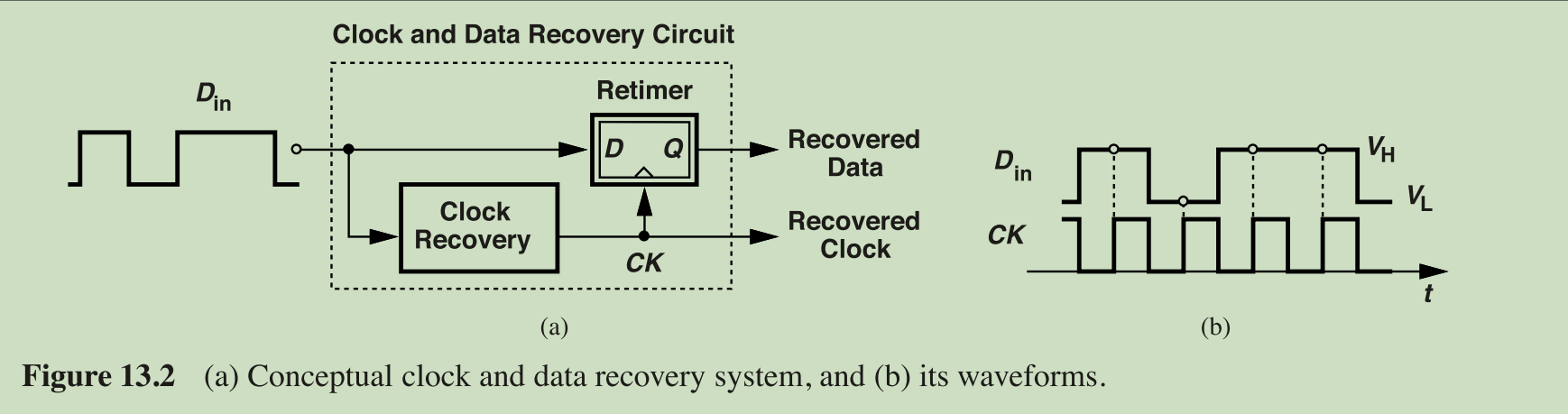

CDR的功能框图如上

要使恢复的时钟能够对数据进行重定时，应该满足两个条件：

(1)频率与数据速率相等，例如对于10Gb/s的随机二进制流，时钟频率应为10GHz；

(2)具有适当的相位，以便在数据的最高值和最低值处进行采样[如图13.2(b)所示]，即远离数据跳变沿的位置。我们称这种时钟采样方式为"在数据眼图的中心位置进行采样"

EX 1

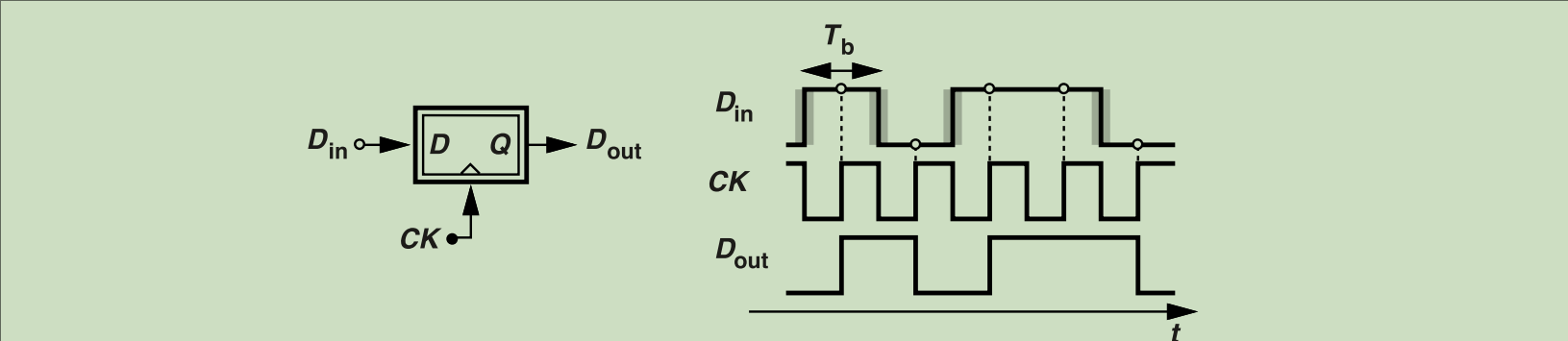

        假设用D触发器做重定时器，解释重定时对数据抖动的影响

        答：Din存在jitter，但是Dout不会，因为时钟信号在跳变沿之外对Din进行采样，所以Dout的jitter受时钟信号影响

那么我们应该如果从Din中提取出所需要的CLK信号？现在有两种角度：一是对Din进行一些处理操作，想办法在Din中提取出所需要的CLK信号；二是使用OSC振出想要的CLK，并想办法使得CLK和Din的频率和相位对齐。

2.随机二进制数据的特性

2.1 NRZ信号的频谱

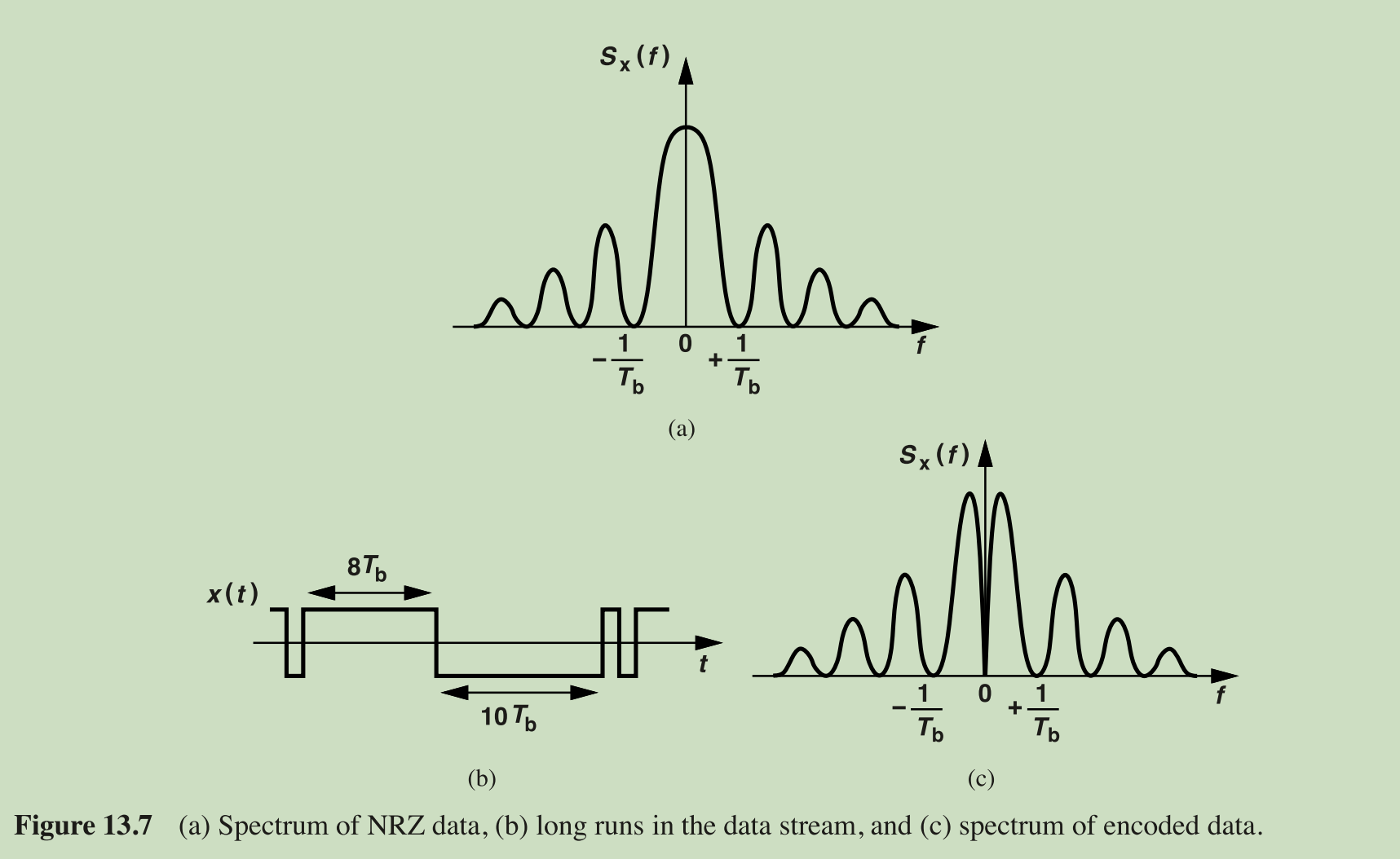

13.7A图为随机NRZ信号的功率谱，可以看出在1/Tb处是没有频率分量的，所以直接在Din中滤出等速的CLK信号是不可能的。另外，在0频率处的分量，主要由NRZ信号中长连码的长度决定，例如，由100个"0"紧随100个"1"组成的序列，其能量成分主要分布在1/(200Tb)频率附近。通信标准通常会对数据进行编码以限制最大连码长度，这种情况下当频率趋近于零时，Sx(f)将逐渐衰减至消失

EX 3

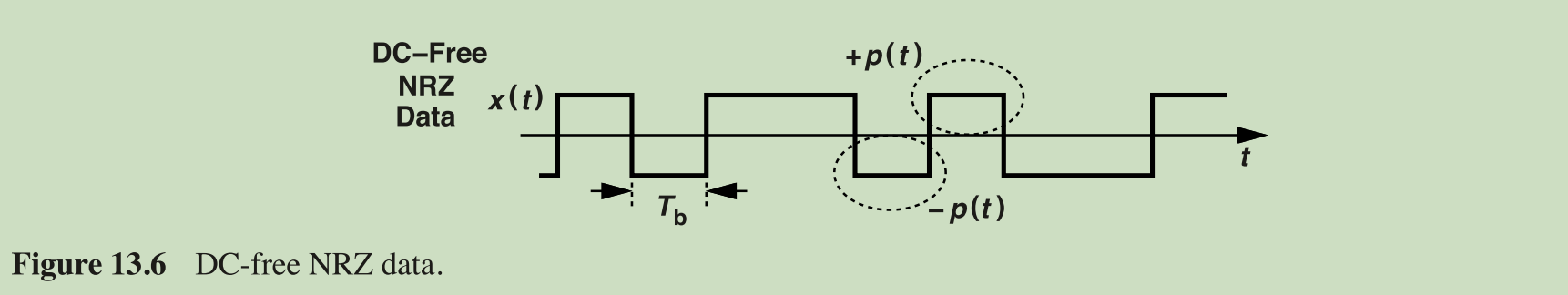

运用相关性概念，证明图13.6中的x(t)不包含1/Tb的周期分量。

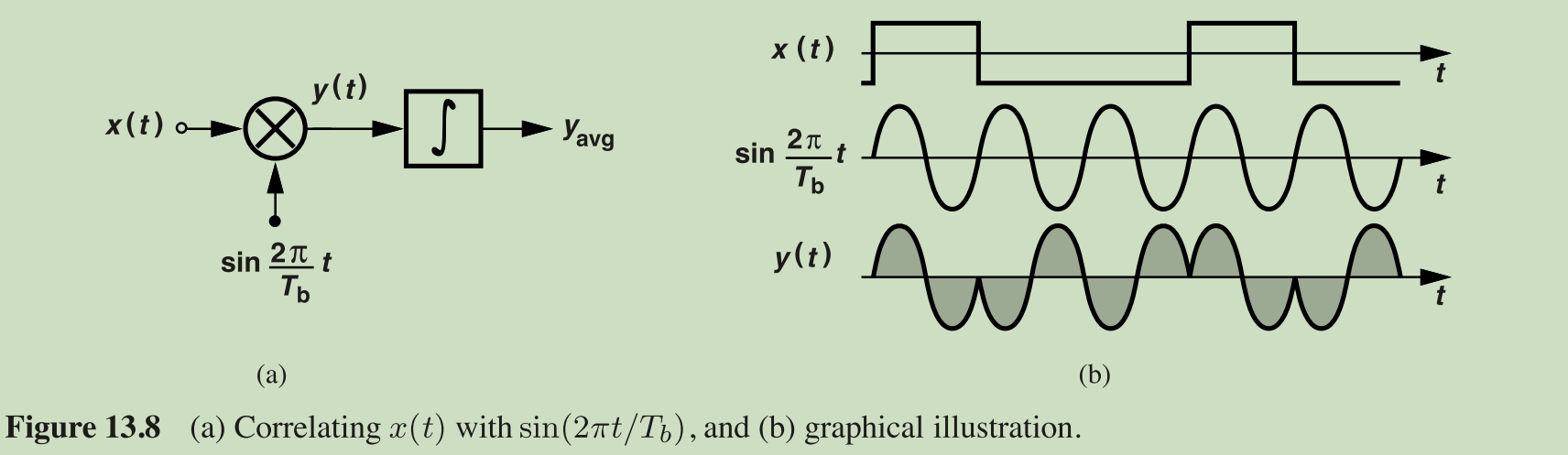

答：为了检测随机信号中是否存在周期性波形，我们可以将后者与前者进行"相关"运算，即对两者进行相乘并计算结果的平均值。若该值不为零，则表明随机信号中存在周期性。图13.8(a)展示了该测试的配置方案概念框图。相关运算本质上揭示了两个信号之间的"相似性"。借助图13.8(b)所示的波形图，我们观察到该乘积在每个比特周期内平均值为零，表明相关性为零。即没有1/Tb的周期分量

3 通过边缘检测实现的时钟恢复

由于Din中没有1/Tb分量，所以想要恢复出全速时钟CLK，就只能通过非线性操作弄出1/Tb。

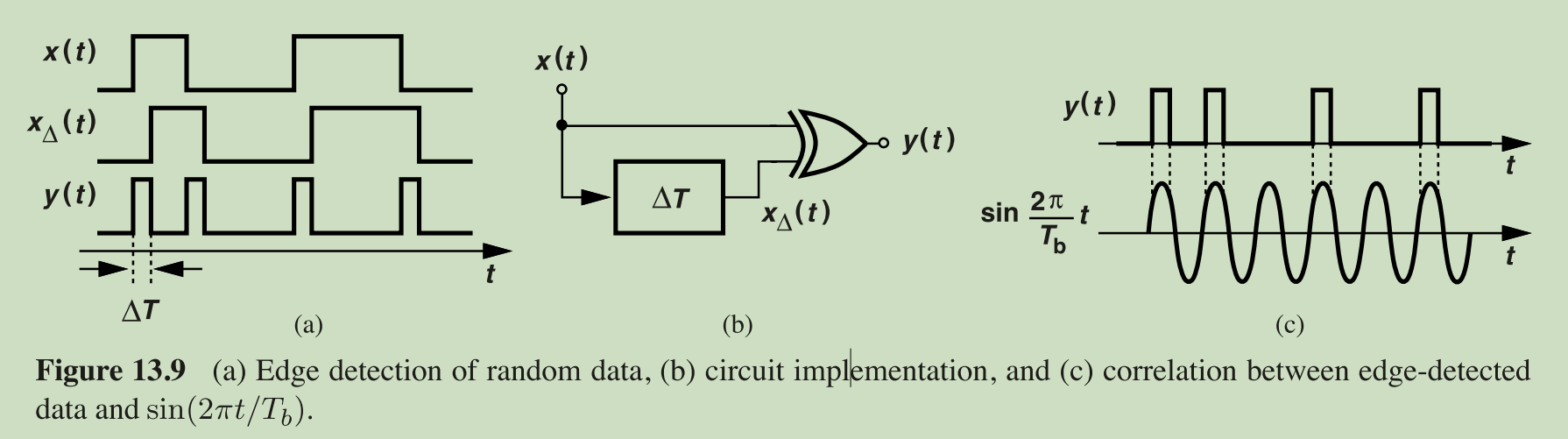

用图中那个异或门完成混频，如果将ΔT设置为Tb/2，那么混完的信号没有2/Tb的分量，但是肯定会有1/Tb的分量，所以再接一个PLL进行高Q滤波，完成提取CLk的操作。

Ex 4

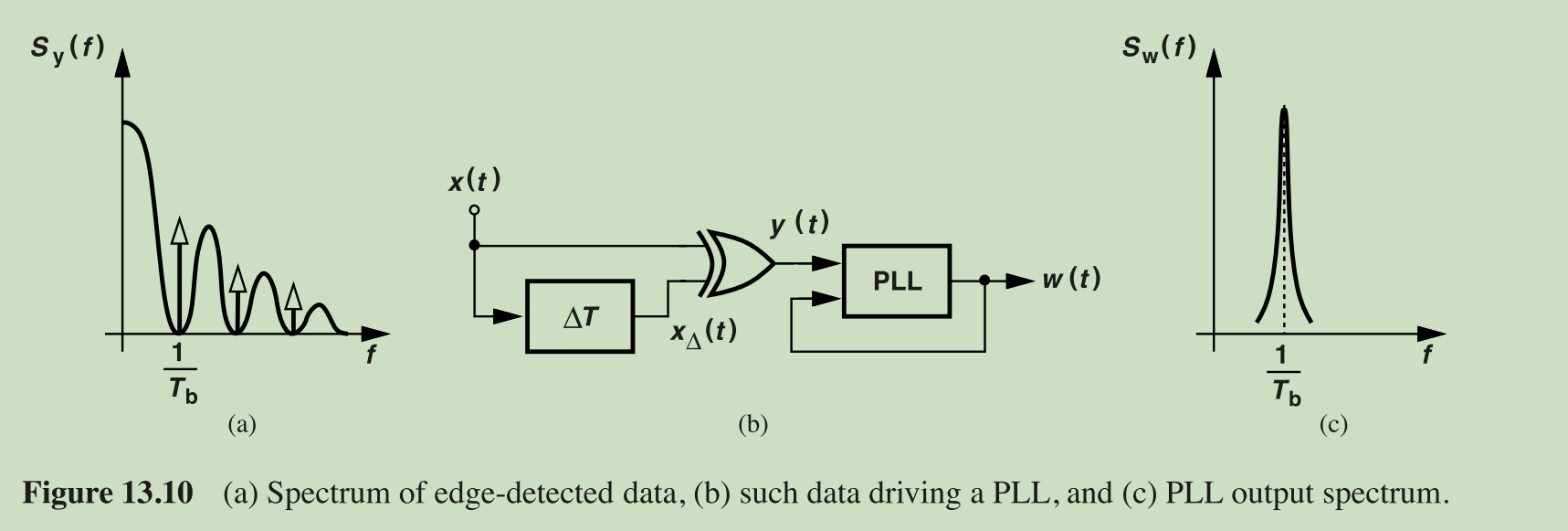

解释Din如何在图13.10(b)所示架构中实现重定时。假设重定时触发器在时钟下降沿对输入数据进行采样。

答：见上图

Ex 6

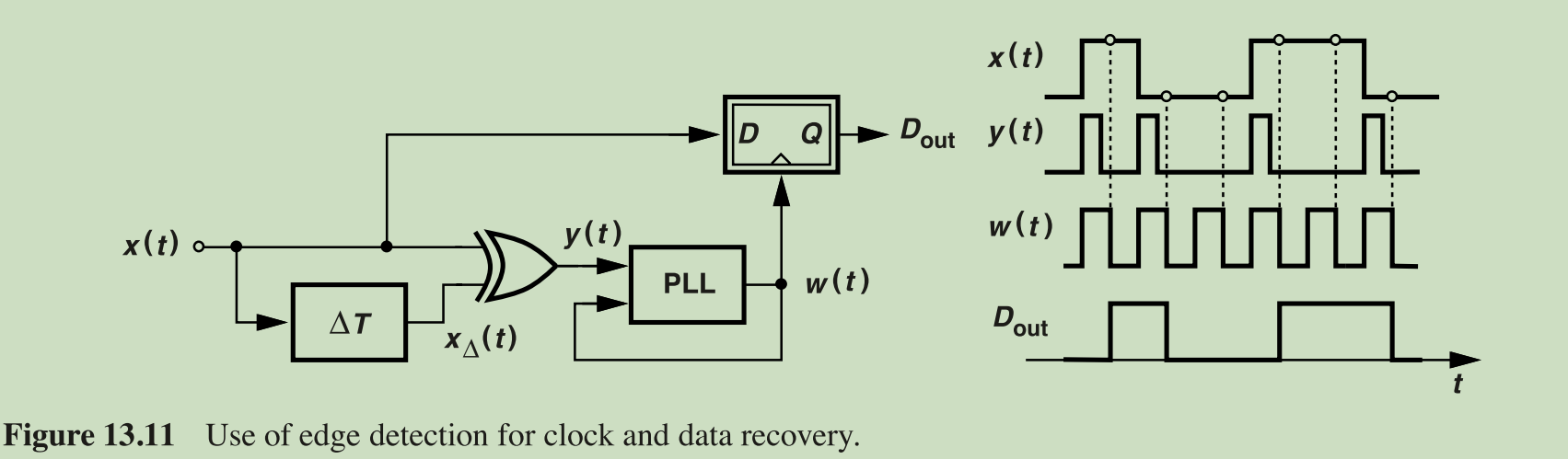

若考虑图13.11中存在的有限电路
