在工业控制领域，从相机获取的图像信息通常仅为像素字节数据。要将其显示为位图，需在数据前添加bmp文件头。本文介绍了如何获取文件头信息（通过直接读取bmp文件的前1078字节），并强调了调整头信息（如显示方式、图像宽高）以及拼接图像数据的注意事项，特别指出此方法适用于单通道8位位图。

在工业控制领域，相机返回给上层的图像信息，一般只会有像素信息，也就是说我们拿到的图片实际上是像素字节数据。但是如果需要在电脑上显示一般需要将这些数据封装到一个bmp位图文件中。然后才能后很好的在上层应用中显示。实际这个操作知识需要在这些像素字节数据前增加bmp的文件头信息，就可以完成位图的封装。

1、如何知道文件头信息？

我这里使用了一个比较投机的方法，直接通过FileStream打开一张单通道8位位图，拿到他的前1078个字节，这就是此位图文件的头部信息。代码如下

byte[] bmlHead;
using (FileStream fstream = File.Open("D://1.bmp", FileMode.Open))
{
   fstream.Position = 0;
   fstream.Read(bmphead, 0, 1078);
   MemoryStream ms = new MemoryStream(bmphead);
   string imgStr  = Convert.ToBase64String(bmphead);
   StreamWriter sw = new StreamWriter("D://bmpHeader.bin", false);
   sw.Write(imgStr);
}

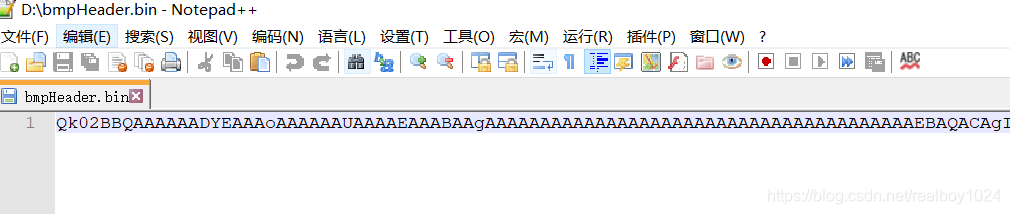

我们来看一下保存到文件后的数据：
