HCIP（二）

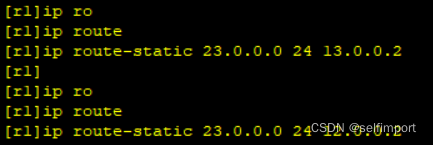

静态路由的拓展配置

1.负载均衡---当路由器访问同一个目标具有多条开销相似的路径时，可以让流量拆分后沿多条路径同时传输，可以达到叠加宽带的效果

2.手工汇总---当路由器可以访问多个连续子网时，若均通过相同的下一跳，可以将这些网段进行汇总计算，之后仅编辑到达汇总网段的静态路由即可，以达到减少路由条目数量，提高转发效率的目的。

    [r2]ip route-static 192.168.0.0 22 12.0.0.1

3.路由黑洞---在汇总中，若包含网络内实际不存在的网段时，可能使流量有去无回，浪费链路资源。

合理的子网划分和汇总可以减少路由黑洞的产生。

4.缺省路由---一条不限定目标的路由条目。查表时，若本地所有路由均未匹配，则去匹配缺省路由。

路由黑洞和缺省路由相遇，将100%出环。

[r1]ip route-static 0.0.0.0 0 12.0.0.2

5.空接口路由 ---防止路由黑洞和缺省路由相遇成环。在黑洞路由器上配置一条到达汇总网段指向空接口的路由。

1. 路由表的匹配原则：最长匹配原则（精准匹配原则）
2. 空接口的作用：NULL0 口---一条路由的出接口为空接口，则将匹配到该路由的数据包直接丢弃

[r1]ip route-static 192.168.0.0 22 NULL 0

6.浮动静态路由---通过修改静态路由的

 [r1]ip route-static 192.168 2.0 24 21.0.0.2 preference 70

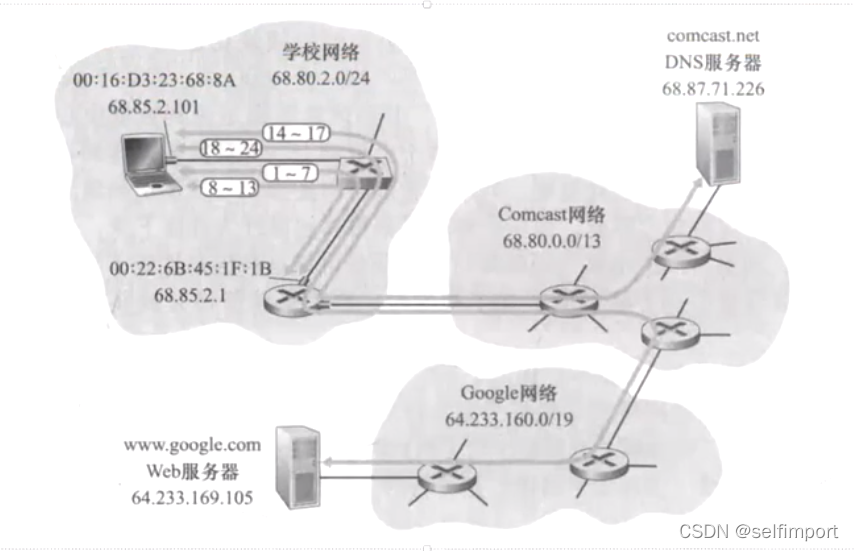

回顾WEB页面请求的历程

1.电脑通过物理网线接入校园中

2.电脑运行DHCP协议，从本地的DHCP服务器获取一个IP地址

   ①电脑作为DHCP客户端，会先发送一个DHCP请求报文---DHCP-Discover包

 传输层：SP：68    DP：67

网络层：SIP：0.0.0.0    DIP：255.255.255.255

数据链路层：SM：自己MAC   DMAC：全F

数据包先通过传输介质，来到交换机上。交换机收到数据包先关注数据帧中的源MAC地址，将源MAC地址和进入接口的对应关系记录在本地的MAC地址表中。之后，再看目标MAC地址，因为目标MAC 地址是广播地址，所以，交换机将执行泛洪动作，将该数据包发于所有和自己连接的设备（发送设备除外）。

因为路由器和交换机连接，路由器将收到该广播帧。先看二层MAC地址，因为是广播帧，所以，将解二层封装看三层；因为三层的目标IP地址是255.255.255.255，所以，路由器将解三层封装，根据三层封装中的协议号（17）判定该数据UDP模块进行处理。UDP模块基于目标端口号67判定此数据寻找的是DHCP服务，将交于DHCP服务进行后续处理。则此时DHCP服务器收到了DHCP客户端的请求.

②DHCP服务器将响应DHCP客户端的请求，回复DHCP-offer包。---单播/广播

这个包中将携带可分配网段中的一个可用IP地址（图中可分配网段为68.80.2.0/24，所携带的可用IP地址为68.80.2.101）。其中还会包含网关68.80.2.1信息和DNS服务器信息68.87.71.226

③DHCP客户端进行反选，回复DHCP-Request包---请求的是DHCP-offer中的IP等信息。---广播包（可能收到多个DHCP-OFFER，通过广播包的形式，一方面告诉请求IP的DHCP服务器，需要获取它的IP地址；另一方面，告诉广播域中其他的DHCP服务器（如果有）自己所请求的IP地址并不是他们的，可以将地址进行释放）。

DHCP客户端如果收到多个DHCP-offer，则将选择第一个收到的进行请求。

④DHCP服务器将发送DHCP-ACK进行最终确认。---单播/广播

3.电脑此时已经具备访问谷歌服务器的基本网络条件，则将在浏览器中输入www.google.com的URL

4.因为输入的是域名信息，但是访问服务器需要IP地址信息，所以，电脑将触发生成一个DNS请求。

  DNS协议请求查找的方法：

• 递归查找---电脑向本地DNS服务器发送查找请求
  • 迭代查找---本地DNS服务器发送的查找请求

传输层：UDP DP：53

网络层：SIP：68.85.2.101 DIP：68.87.71.226

数据链路层：SM：自己MAC 目标MAC：？？？

5.为了获取网关的MAC地址，电脑需要先以网关IP：68.85.2.1作为请求IP，发送一个ARP请求包。

   源IP：68.85.2.101 目标IP：68.85.2.1

   源MAC：自己的MAC   目标MAC：全F

      工作过程：首先，主机通过广播的形式发送ARP请求，通过IP地址请求MAC地址。因为是广播帧，所以，广播域内所有的设备均会收到这个请求，设备收到后，先将数据包数据中的源IP和源MAV的对应关系记录在自己本地的ARP缓存表中。然后，再看请求的IP地址，如果请求不是自己的IP地址，则将直接丢弃数据包。如果请求的是自己的IP地址，则进行应答。之后，再进行通讯时，将优先查看本地的ARP缓存表，若有记录，则按照记录表中的MAC地址添加；若不存在记录，则再发ARP请求获取。

通过ARP请求，电脑将获得网关的MAC地址

6.传输层：UDP DP：53

网络层：SIP：68.85.2.101 DIP：68.87.71.226

数据链路层：SM：自己MAC 目标MAC：网关的MAC

7.网关收到电脑发送的DNS请求的数据包，先看MAC地址，目标MAC 是自己的MAC，则将解二层封装，看三层。基于三层的目标IP地址去查看本地的路由表。如果存在可以匹配上的路由条目，则将按照路由条目的指示来进行转达。如果不存在，则将直接丢弃该数据包。

8.通过路由器的转发，该请求包将来到本地的DNS服务器上。如果本地的DNS  服务器的缓存中存在该域名对应的IP地址，则将直接返回给电脑。如果没有，则将向DNS根服务器发送迭代查找请求，最终获取该域名对应的IP地址。返回给电脑。（迭代查找时使用的是TCP的53号端口）

9.电脑将通过DNS协议获得www.google.com所对应的IP地址信息。之后，将触发本地电脑到目标服务器的HTTP关系的建立。

因为HTTP协议是基于TCP协议来进行工作的，所以，需要先完成电脑和目标服务器之间的TCP会话连接。（三次握手）

当TCP会话建立之后，客户端（电脑）和服务器将建立双向的会话通道，将可以相互发送信息

10.客户端---服务器：发送Http请求---获取网页信息---GET

11.服务器---客户端：返回网页信息（2000k）---至此，小明的电脑上将获取到谷歌web服务器的页面信息。
