在机械加工、模具制造、汽车液压、精密五金、表面处理等行业，表面粗糙度是衡量工件品质的核心指标。单凭肉眼只能粗略判断光滑还是粗糙，无法准确量化；不同图纸、国内外订单标注的各类参数、五花八门的检测探头，更是让不少一线质检、工艺、操作人员犯难。（特别说明：高度类μm（微米）、间距类mm（毫米）、比率类%（百分比），一切以图纸、客户标准、工艺公差为第一准则，数值在公差范围内才算合格。)

一、粗糙度参数对比速览

1.基础主流参数（国内通用）

参数	核心含义	核心差异	适用场景	数值评判
Ra	整体平均粗糙度	数据最稳定，国标首选	常规零件、来料验收	越小越好。数值越小表面越光滑，装配、密封、耐磨性能越优；超出标准上限即为不合格
Rz（国标）	综合峰谷平均高度	对刀痕、划痕更敏感	模具、抛光件、老国标工件	越小越好。数值偏大代表表面起伏大、划痕多，加工质量差
Rq	细微纹理粗糙度	敏感度介于Ra与Rz之间	电镀、喷漆、欧美精密件	越小越好。表面纹理越细腻，涂层附着力越强

2.峰谷缺陷参数（排查毛刺、高点、凹坑、局部瑕疵）

参数	核心含义	核心差异	适用场景	数值评判
Rt(Rmax)	表面最大落差	专抓磕碰、深划痕、凸起毛刺	密封件、液压件、精密轴类	越小越好。数值大说明存在局部高点/深坑，易渗漏、刮伤配对零件
Rp	最大凸起高度	仅统计表面尖峰/高点	滑动摩擦面、喷涂工件	越小越好。尖峰越低，磨损、涂层破损风险越小
Rv	最大凹陷深度	仅统计表面凹槽/深坑	缸体、导轨、涂装件	适中为佳。浅表面：越小越光滑；摩擦面：保留合理深度可储油，过深易积污、藏腐蚀物

3.外贸专用参数（对应海外标准）

参数	对应标准	核心差异	适用场景	数值评判
RzJIS/Ry(JIS)	日本JIS标准	算法区别于国标Rz	对日出口件、日系配件	越小越好，遵循日方图纸公差要求
R3z/R3y	欧洲/德标	取3组峰谷计算，稳定性强	出口欧洲、德系汽配	越小越好，数值越小加工精度越高

4.纹路形态&性能参数（精密件、重载件专用）

参数	核心含义	核心差异	适用场景	数值评判
Rsm/Rs	纹路/峰间距	判断加工纹路疏密	车磨工件、外观件、防滑件	按需匹配：外观件偏细密（数值小）；防滑件需纹路明显（数值偏大），按工艺要求执行
Rsk	表面偏斜度	区分尖峰多/凹槽多、判断储油能力	曲轴、轴瓦、摩擦部件	适中为佳。接近0最佳；数值过低（尖峰多）易磨损；数值过高（凹陷过多）易积杂质
Rku	峰顶尖锐度	区分表面锋利/圆润程度	刀具、医疗器械、镜面模具	越小越好。数值越小峰顶越圆润，无毛刺、不易划伤配件/人体
Rmr	支承长度率	实际接触面积占比	轴承、导轨、高压密封件	越大越好。数值越高，接触面积越大，耐磨性、密封效果越强

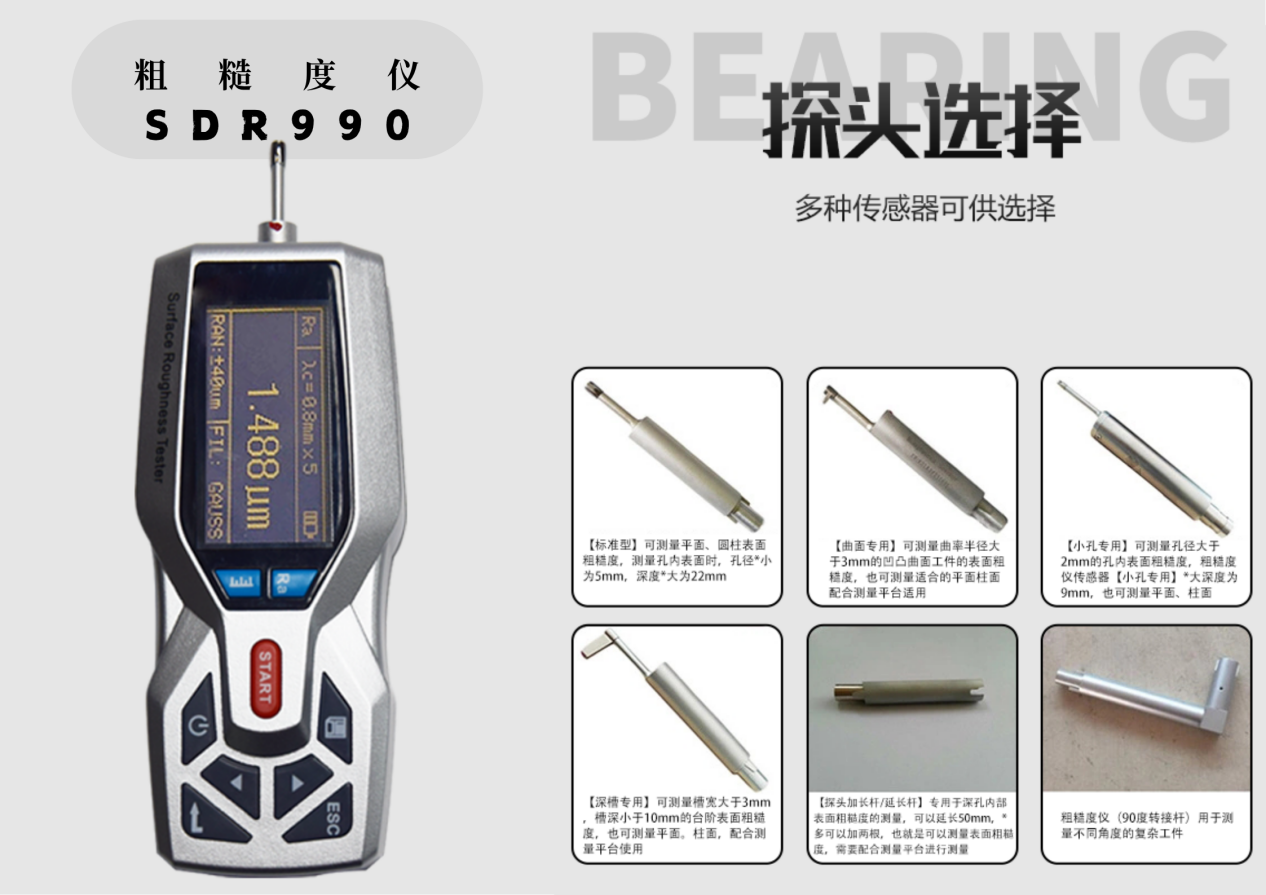

二、检测探头选型指南，按工件准确匹配

不同结构的工件，必须搭配对应探头测量，选错不仅数据失真，还容易损坏探头。市面主流分为标准、小孔、沟槽、深槽、曲面五大类，选型规则一目了然：

探头类型	适配工件	关键尺寸限制	使用要求
标准探头	平面、斜面、外圆柱、常规内孔、轴类、法兰	孔径＞5mm，最大孔深22mm	可手持使用，无需强制搭配平台
小孔探头	细小浅内孔、微型管件、精密微孔	孔径＞2mm，最大孔深9mm	必须搭配测量平台
沟槽探头	浅窄沟槽、低矮台阶	槽宽≥2.5mm，槽深/台阶高≤3mm	必须搭配测量平台
深槽探头	深沟槽、高台阶、大型腔体槽位	槽宽＞3mm，槽深/台阶高＜10mm	必须搭配测量平台
曲面探头	圆弧面、弧形型腔、凸轮、弯管外壁	曲率半径＞3mm	必须搭配测量平台

补充：若工件测量深度不足，可加装延长杆拓展探测距离；异形探头严禁脱离平台单独手持测量。

三、不同场景参数组合方案

日常检测不用盲目全开参数，按场景搭配，高效又准确：

普通来料、常规成品质检：Ra+Rt（两项数值越小，品质越优秀）
对日外贸订单：RzJIS/Ry(JIS)（数值越小精度越高）
欧洲、德系外贸订单：R3z+R3y（数值越小加工质量越好）
喷涂、电镀、阳极氧化工件：Rq+Rsm+Rv
液压件、各类密封件：Rt+Rp+Rmr（Rt、Rp越小越好，Rmr越大越好）
缸体、导轨等耐磨摩擦件：Rv+Rsk+Rmr（Rv、Rsk保持适中，Rmr越大越好）
模具、抛光外观件：Rz+Rku+Rsm（Rz、Rku越小越好）

四、设备推荐

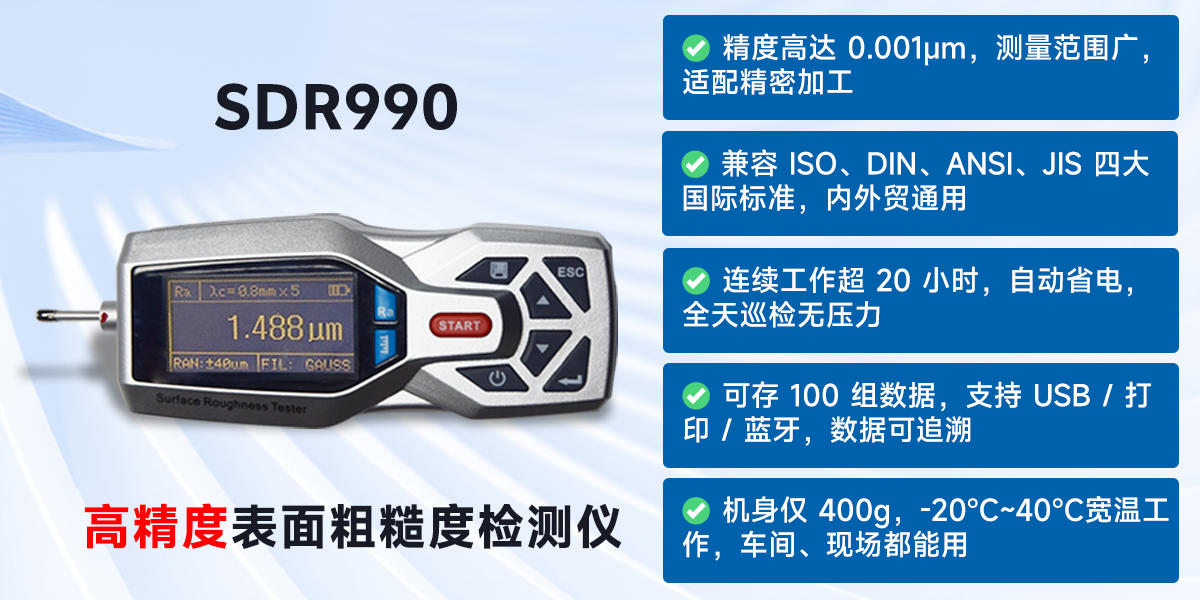

SDR990便携式粗糙度仪精度可达0.001μm，测量范围广，能满足精密加工检测需求。设备兼容ISO、DIN、ANSI、JIS四大国际标准，国内外订单都可适配，内置全套粗糙度参数，匹配各类检测要求。它续航持久，连续工作时长超20小时，机身轻便，适合车间流动巡检。仪器支持数据存储、USB连接与打印，数据可追溯，方便出具质检报告。同时可搭配标准、小孔、沟槽、曲面等多款专用探头及配套附件，轻松应对平面、微孔、沟槽、圆弧等异形工件测量，适配加工厂、模具行业、汽配、第三方检测等众多场景。

来源：速德瑞科技
