基于Domoticz智能家居系统（十六）DIY一款基于MySensors的ESP8266+NRF24L01的MQTT（WIFI）和RF无线网关（二）正式DIY

正式DIY

先声明一下，本次DIY并非原创。
硬件方面，参考了一款国外的DIY，他的项目比较完善。有多个信号指示灯和包装外壳等。
我们的DIY只是用ESP8266跟NRF24L01+加强版的模块直接连接，目的是做个简单的网关，对网关功能进行验证。
当然有兴趣的人可以去做完善的版本。
软件上，我们直接用那个国外DIY项目的源代码。
或者在其基础上进行修改。
这款基于ESP8266的网关支持SoftAP模式（热点模式）设置网络连接参数。

一、本文参考的国外DIY项目

这款MQTT-RF无线网关DIY项目在这里：
https://www.openhardware.io/view/349/MySensors-ESP8266-MQTT-gateway

外观图：

主板PCB：

电路原理图：

他的源代码：
https://github.com/Japio74/MySensorsESP8266MQTTGateway
或者：
https://www.openhardware.io/dl/58bdb24644f656d179dca125

二、本文采用的模块和连接线路

1、ESP8266模块

也有人叫它NodeMCU
前面我们研究了怎么用Arduino IDE给它烧程序。
这个模块可以用使用CP2102的或者CH340的，都可以，后者便宜几块钱。
可以在某宝上买到，十几块钱吧。

2、NRF24L01+ PA版（即所谓的功率增强版）

NRF24L01+ 无线模块 功率加强版 2.4G 无线收发通信模块

在某宝上，大概两三块钱。
当然我们现在是用在家用场合，收发距离不太远。
如果要远距离传输，最好买那种加屏蔽罩并带有外置天线的。
或者，模块带屏蔽罩，自己另加室外天线。

3、硬件连接线路

我们使用MySensors官方给出的连接定义，这个连接方式是跟网关源代码的定义相符合的。
参考：https://www.mysensors.org/build/connect_radio#nrf24l01+-&-esp8266
整个的连接共使用7根线，IRQ（中断信号管脚）不需要连接。

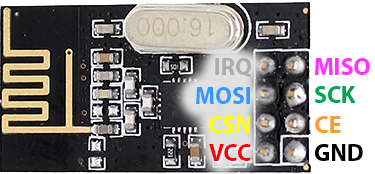

NRF24L01+ 的管脚定义：

跟ESP8266的连接定义：
