无原理图设计PCB

简介

今天遇到一个很小的电路，需要将音频插头通过一个PCB小板进行转接，但是又不想绘制原理图，因此就出现了这个需求，使用AltiumDesigner怎么在没有原理图的情况下绘制PCB。

原理

众所周知，原理图和PCB是通过网表进行关联的，因此在没有网表（原理图）情况下要想绘制PCB就需要手动给PCB中的器件添加网络名。但是在Altium中没有找到很好的办法，经过一番折腾，初步形成了以下步骤：

1. 直接在PCB中进行连线；
2. 通过PCB的物理连接形成网表；

PCB连线

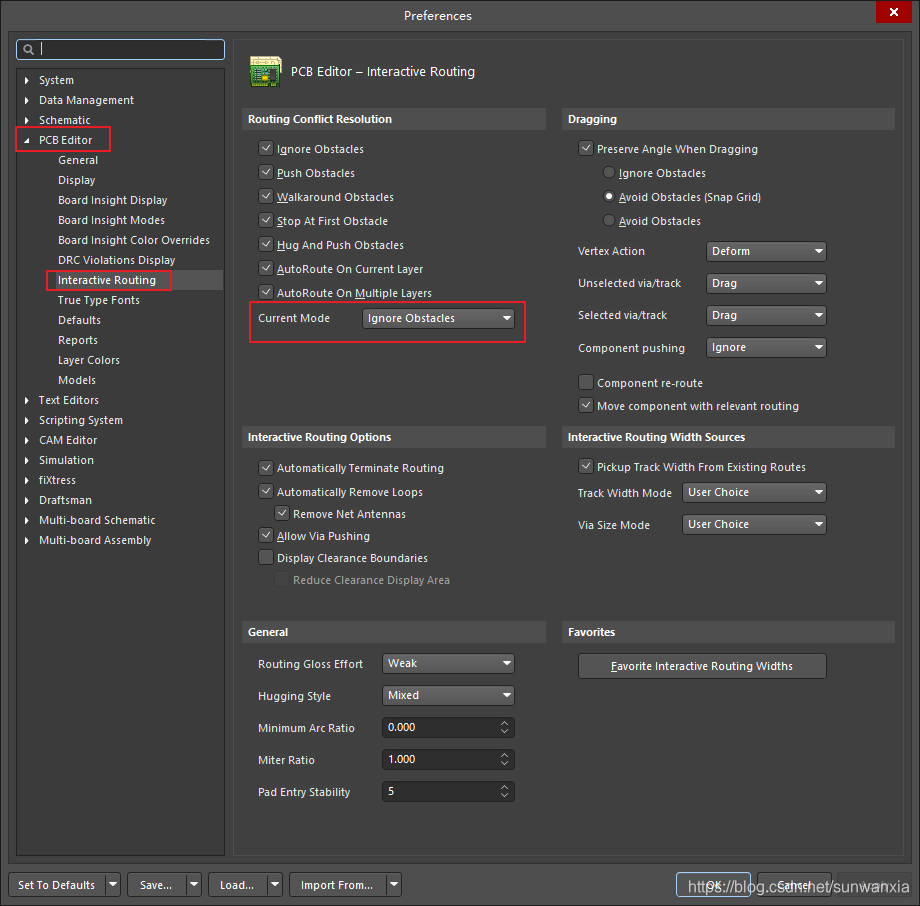

要在没有网络的情况下进行PCB连线，首先需要设置PCB布线器，在PCB文件中选择“Tools-Preferences-PCB Editor-Interactive Routing”选择不限模式为：“Ignore Obstacles”

然后在PCB画布中进行连线。

生成网表

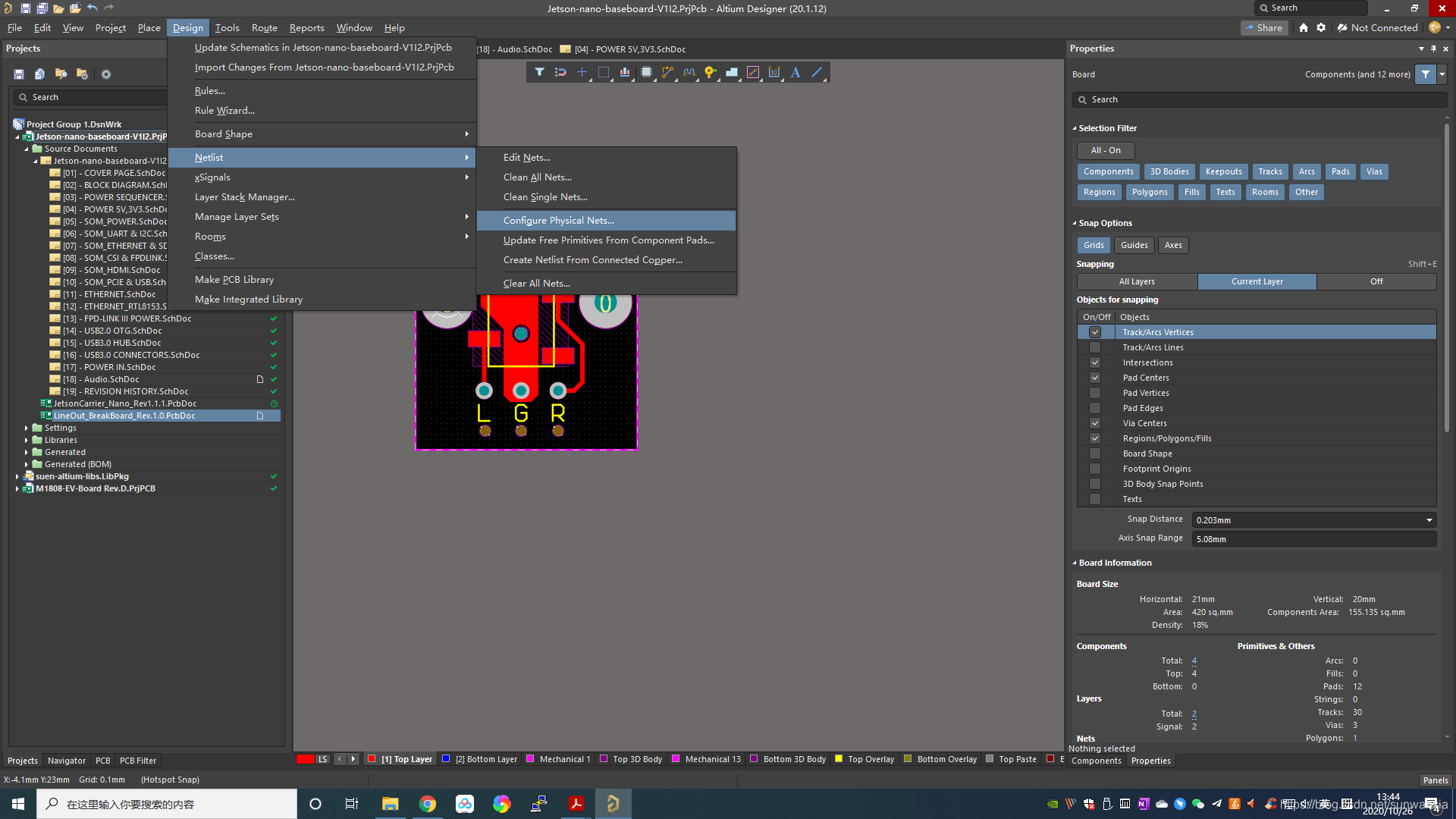

完成PCB连线后，执行“Designe-Netlist-Configure Physical Nets…”

在弹出对话框中点击“Execute”执行即可。
