I.MX6UL核心模块使用连载-RS485测试 （十）

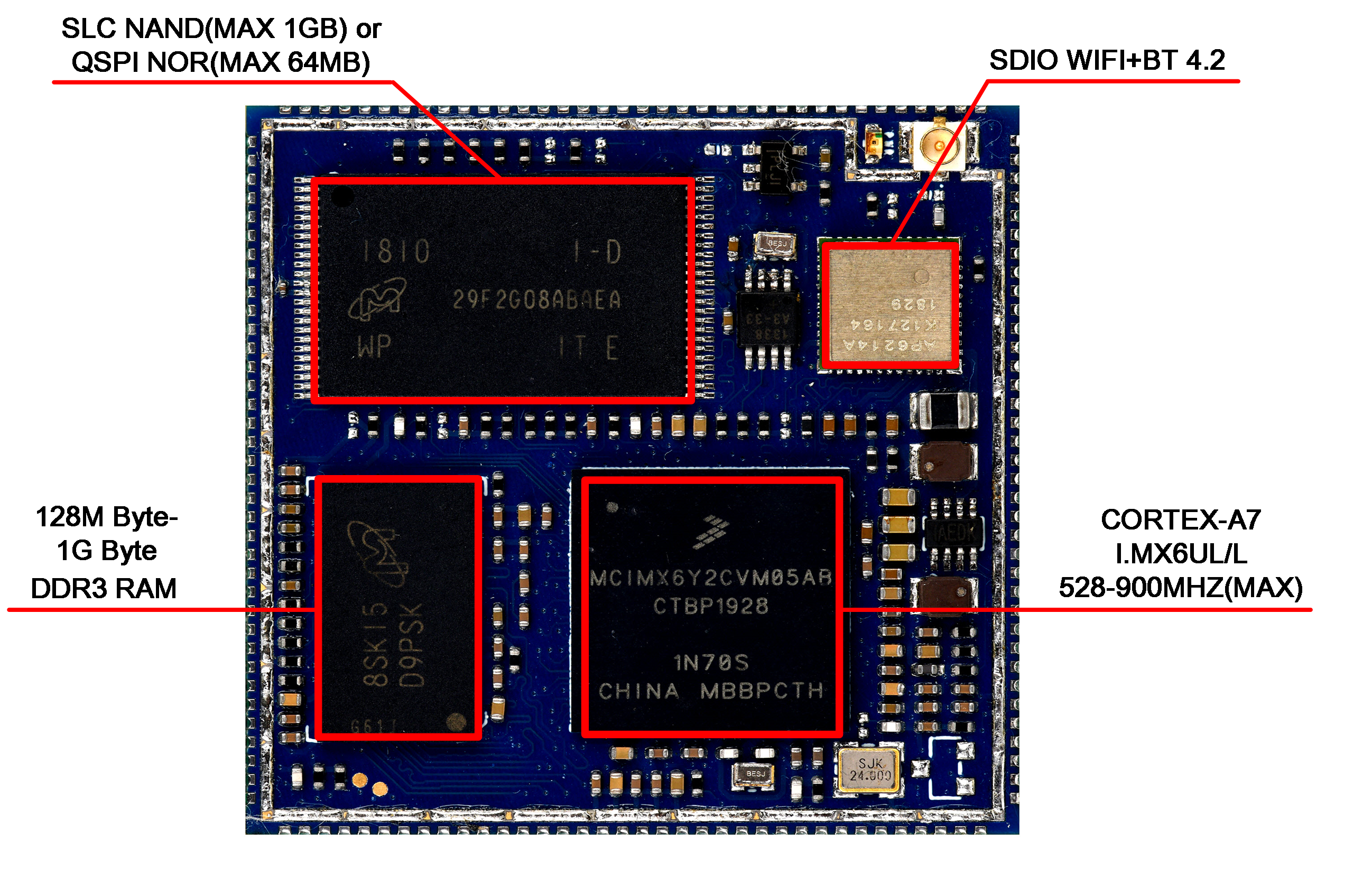

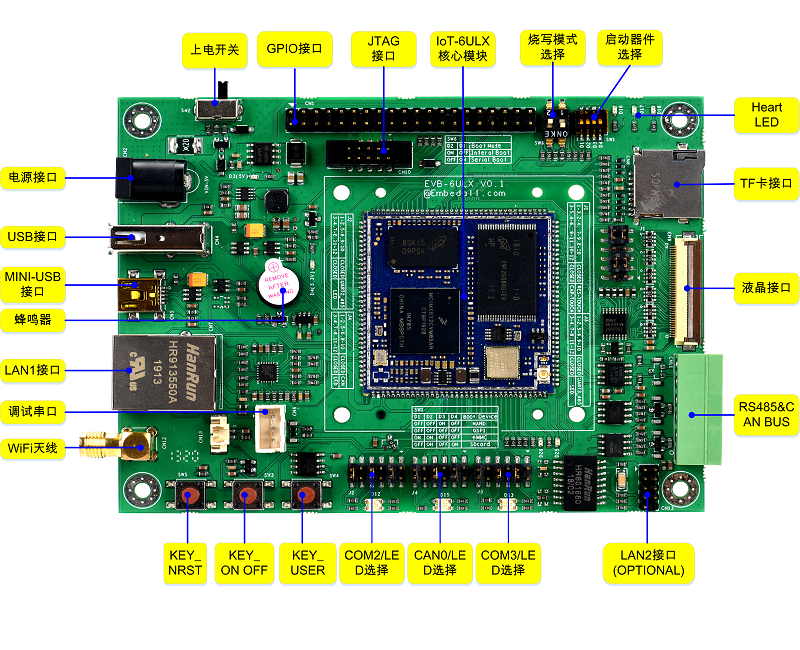

以下内容已经在Iot-6ULX/EVB-6ULX平台上验证通过，Iot-6ULX/EVB-6ULX介绍如下：

9. RS485测试

开发板上搭载了2路RS485复用串口。测试RS485串口，我们使用USB到RS485/RS422转换器UT-890进行测试。接线示意图如下：

 RS485转接线连接示意图

开始测试之前，确认开发板上对应跳线座已经正确短接。

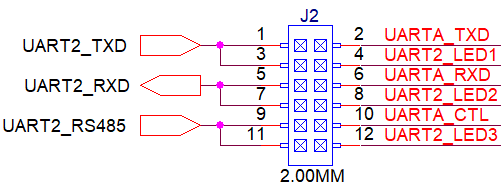

 COM2 RS485测试跳线短接示意图

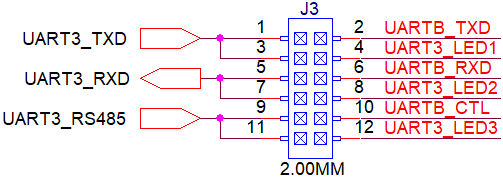

 COM3 RS485测试跳线短接示意图

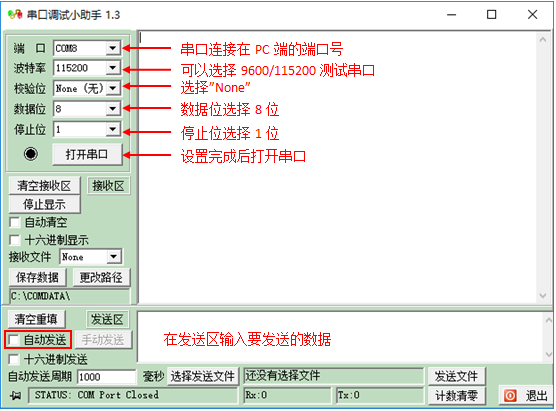

 在PC端，打开串口调试小助手，设置说明如下图所示。

 串口助手参数设置

在终端里面执行以下指令，执行脚本测试串口，测试过程按“Ctrl+c”终止测试指令：

root@embfly ~# ./tty_test -d /dev/ttymxc1 -m 1 -b 115200 -l -w "ttymxc1"      //执行目录下的tty_test程序测试设备ttymxc1（COM2），测试参数为波特率115200，发送数据内容是ttymxc1。

在终端执行测试命令之后，可以在串口小助手上勾选自动发送，或者选择手动发送数据。查看终端和串口助手的收发数据是否一致。

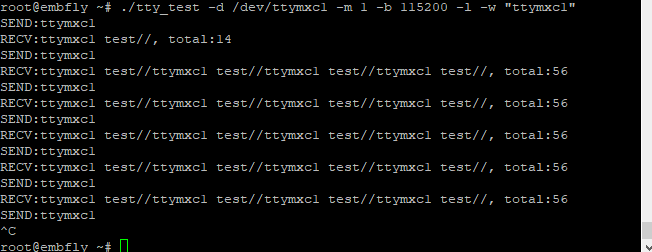

 终端测试信息

通过修改测试命令中的设备序号，更换转接线连接位置，就可以测试另外一个RS485串口，以下是开发板上RS485串口对应的设备名称以及测试指令。

表4-1  RS485串口测试指令说明
