高端差分器电流检测电路

简介：

电流检测一般运用在充电电路，AD信号检测电路，电机电流检测电路，是重要的反馈信号。能否精确的采集到电流是最基础的一步，一般都是通过一个低阻值电阻去采样，这样才能降低电路是损失。

区别于低端电流检测电路，减少电源地对于放大电路的干扰，转换后的信号更加准确，规避单片机做出一些误操作指令，或者系统的其他细微差异。特别是在mv、uV级别的采样电压范围，很容易出现采样误差。

低端电流检测电路较为常用，但是地干扰却是不能规避的。由于电路较为简单，使用场景较多。

电路图：

低端电流检测电路

电路的核心是电压峰值检测电路，基本原理是将采样信号做跟随处理，最后出来是正峰值波形。如果峰值检测的电容C1，电阻R6的值改变，波形也会改变，视实际情况而定。

仿真结果中，红色代表输出，蓝色代表输入，输入信号最后将以一个个尖峰传递出去。

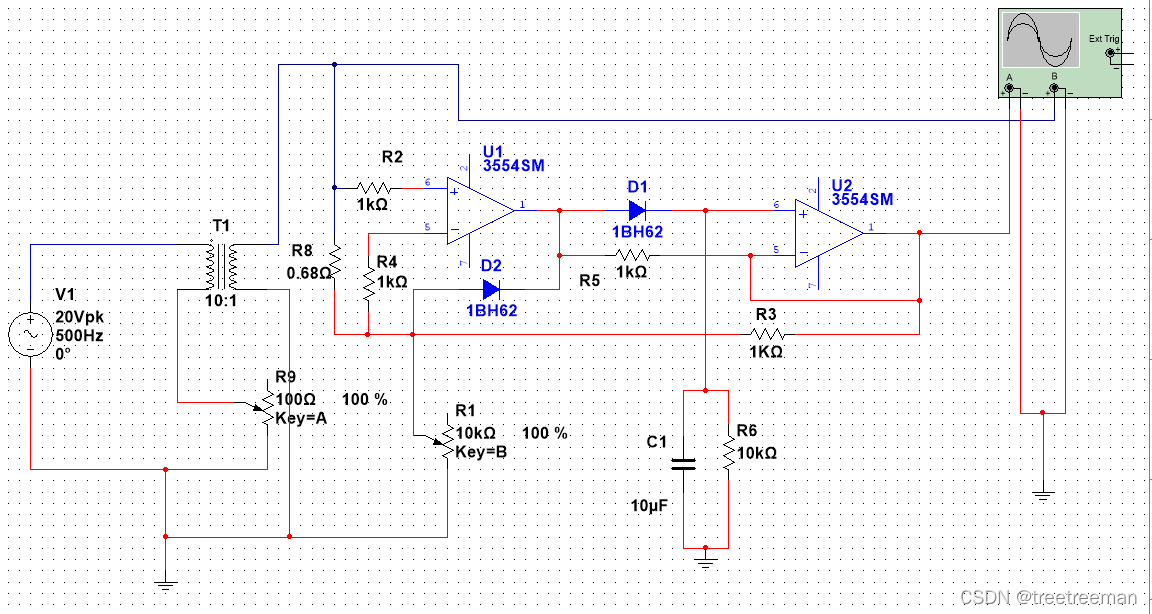

高端电流检测电路

 高端输入时，运算放大器没办法处理大电压，高电压信号传递给运放后出来的信号将会失真，用变压器做了降压处理。电路主要由前端差分运放处理，后端运放将处理峰值检测过来的峰值信号。

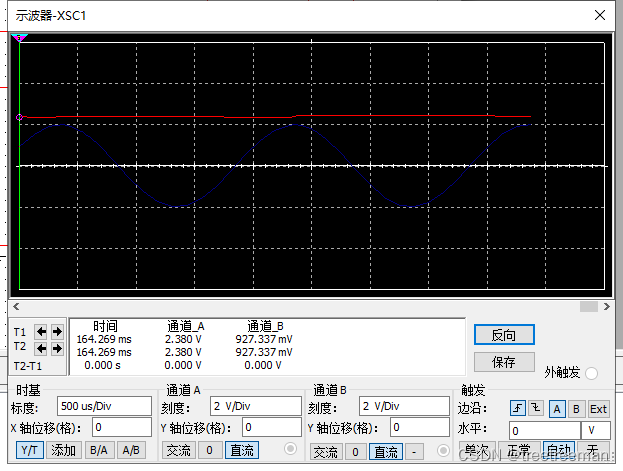

 仿真结果中，红色代表输出，蓝色代表输入。

____________________________________________________________________________

添加一份附件，电流检测电路概念和基础

2022-3-28

____________________________________________________________________________

后续如果有错误再更新。
