视频监控联网系统GB28181协议中图像抓拍流程详解以及抓拍失败常见原因

原创于 2025-12-06 08:00:00 发布 · 1k 阅读

23 ·

本内容遵循CC 4.0 BY-SA版权协议

GEO检测

标签

#音视频 #网络协议 #视频编解码 #人工智能 #网络

文章目录

国标28181协议图像抓拍失败常见原因
智联视频超融合平台介绍

9.14.1 图像抓拍基本要求

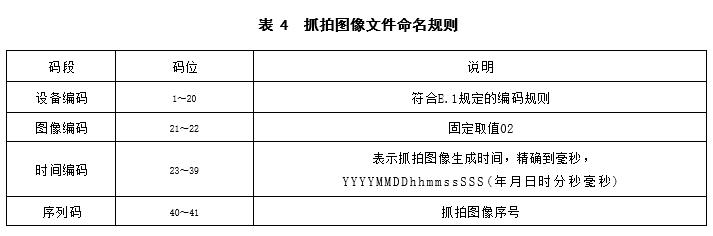

源设备向目标设备发送图像抓拍配置命令，携带传输路径、会话 ID 等信息。目标设备完成图像传输后，发送图像抓拍传输完成通知命令，采用 IETF RFC 3428 中的 MESSAGE 方法实现，命令流程见 9.14.2。图像文件命名规则宜采用“设备编码(20位)、图像编码(2位)、时间编码(17位)、序列码 (2位)”的形式，抓拍图像文件命名规则应符合表4的要求。图像格式宜使用JPEG, 图像分辨率宜采用
与主码流相同的分辨率。
在这里插入图片描述

9.14.2 命令流程

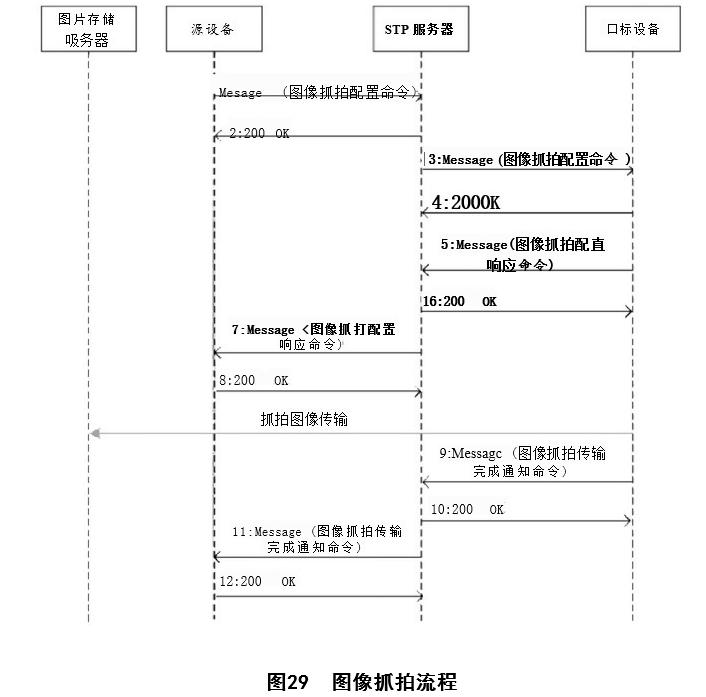

图像抓拍命令流程应与图29相符合。
在这里插入图片描述
命令流程描述如下：

a) 1:源设备向 SIP 服务器发送图像抓拍配置命令，该命令采用MESSAGE 方法携带；
b) 2:SIP 服务器收到命令后回复200 OK 响应；
c) 3:SIP 服务器向目标设备发送图像抓拍配置命令，该命令采用MESSAGE 方法携带；
d) 4:目标设备收到消息3后回复200 OK 响应；
e) 5:目标设备向 SIP 服务器发送图像抓拍配置响应命令；
f) 6:SIP 服务器收到命令后返回200 OK;
g) 7:SIP 服务器向源设备转发图像抓拍配置响应命令；
h) 8:源设备收到命令后返回200 OK;
i) 9:目标设备完成图像传输后发送 Message 消息，通知 SIP 服务器图像传输已完成，消息格式应
符合 A.2.5.7 抓拍图像传输完成通知的要求；
j) 10:SIP 服务器收到消息9后回复200 OK 响应；
k) 11:SIP 服务器向源设备转发消息9;
l) 12:源设备收到命令11后回复200 OK。

9.14.3 协议接口

图像抓拍协议接口满足以下要求。

a) MESSAGE 消息头Content-type 头域为 Content-type:Application/MANSCDP+xml。
b) 图像抓拍配置命令采用 MANSCDP 协议格式定义：配置命令消息体采用 XML 封装，消息体
元数据序列格式符合 A.2.3.2.1 和 A.2.3.2.12 的格式规定。
c) 图像传输方式宜采用http 。当报警触发图像抓拍时，可将报警信息携带在上传路径中，用于关
联抓拍的图像。
d) 图像抓拍传输完成通知命令采用 MANSCDP 协议格式定义：配置命令消息体采用 XML 封装，XML 消息体格式定义符合 A.2.5.1 规定的前导声明，消息体元数据序列格式符合 A.2.5.7
的格式规定。其中，SessionID 应与图像抓拍配置命令中的 SessionID 一致。

国标28181协议图像抓拍失败常见原因

1. 协议交互问题

SIP信令异常
原因：SIP消息格式错误、CSeq序列号不匹配、鉴权失败（如用户名/密码错误）或超时未响应。
解决方案：检查SIP消息头字段（如From/To标签）、确认鉴权信息，并通过抓包工具（如Wireshark）分析信令流程。
MANSCDP命令错误
原因：抓拍命令（DeviceControl）中的CmdType或SN参数错误，或设备不支持该命令类型。
解决方案：核对命令格式是否符合标准，确认设备能力集（通过DeviceInfo查询）。

2. 网络与传输问题

网络延迟或丢包
原因：带宽不足、网络抖动或防火墙拦截（如UDP端口未开放）。
解决方案：优化网络QoS，检查防火墙规则，确保媒体流端口（默认5060/5061）畅通。
媒体流协商失败
原因：SDP协商中的媒体格式（如编码类型H.264/H.265）或传输协议（RTP/RTCP）不匹配。
解决方案：确认设备端和平台端的编解码支持列表，统一传输协议。

3. 设备端问题

设备资源不足
原因：设备CPU/内存占用过高导致无法响应抓拍请求，或存储空间不足。
解决方案：重启设备或清理存储，优化设备负载。
摄像头硬件故障
原因：摄像头损坏、镜头遮挡或ISP模块异常。
解决方案：物理检查设备状态，更换故障硬件。

4. 平台配置错误

参数配置不符
原因：平台配置的抓拍分辨率/帧率超出设备支持范围，或图像存储路径权限不足。
解决方案：调整抓拍参数至设备能力范围内，检查存储目录读写权限。
时间同步差异
原因：设备与平台时间不同步，导致信令校验失败。
解决方案：部署NTP服务器，确保时间误差在允许范围内（通常±1秒）。

5. 其他潜在原因

国标级联问题（多级平台场景）
原因：上级平台未正确转发抓拍命令或下级平台未注册。
解决方案：检查级联拓扑关系，重新注册或同步级联配置。
第三方兼容性问题
原因：非标设备私有协议与GB28181存在兼容性差异。
解决方案：联系厂商提供标准协议适配固件。
