新旧对比全拆解：2022版GB28181基本框架（2）

1.引言

    国家标准GB/T 28181-2022《公共安全视频监控联网系统信息传输、交换、控制技术要求》已于2022年12月30日发布，将于2023年7月1日实施。该标准规定了视频联网系统的联网结构、信令流程、协议接口以及相关安全性要求，适用于公共安全视频联网系统的方案设计、系统检测、验收以及与之相关的设备研发、生产。

标准定位于视频资源联网共享，2011年首次发布，并很快得到了广泛应用落地，2016年发布了更新版。随着业务实践的深入和新场景、新应用的需求驱动，2022年再次进行更新。下面介绍一下标准的基本框架和2022版主要技术改进点。

2.基本框架

2.3.协议结构

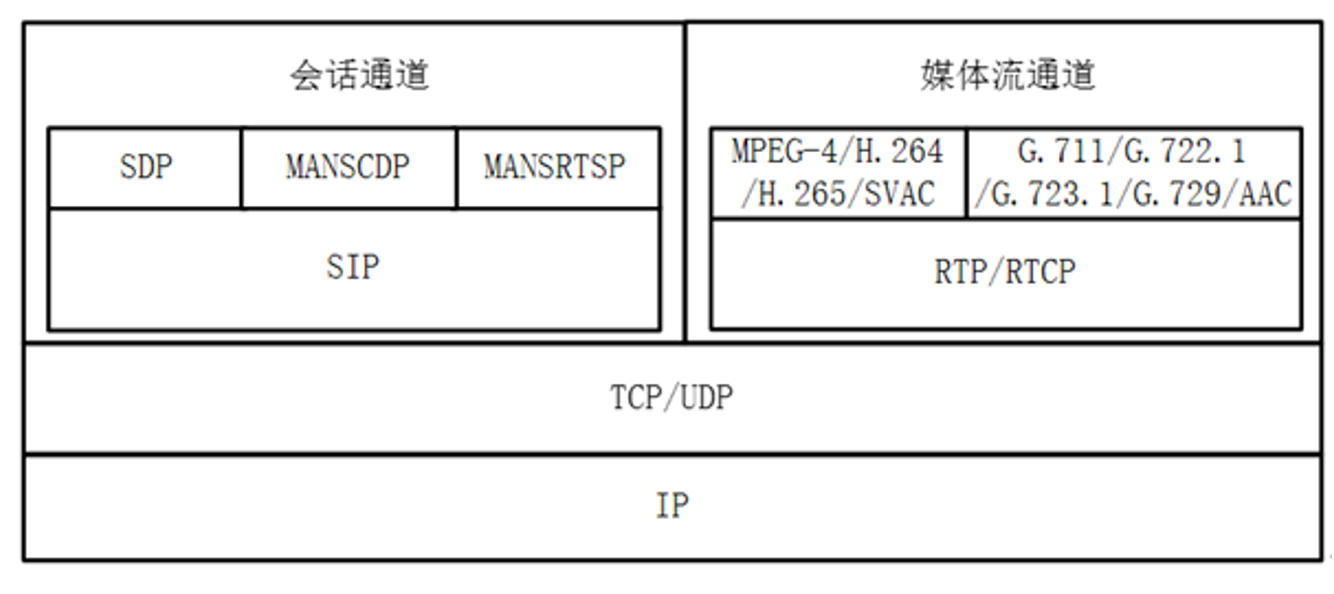

联网系统进行视频、音频、数据等信息传输交换控制基于TCP/IP协议，通信协议结构分为会话通道和媒体流通道，如图2所示。

                        图2：通信协议结构

    会话通道基于SIP协议进行信令传输，在其上面承载的是SDP、MANSCDP和MANSRTSP等业务命令协议，其中SDP和MANSRTSP主要用于媒体播放操作，MANSCDP用于设备控制、设备查询、订阅通知等信令控制操作。

    媒体流通道基于RTP/RTCP协议进行数据传输，在其上面承载的是H.265、H.264、G.711等格式的媒体数据，支持PS OVER RTP和ES OVER RTP封装格式，传输过程中可以通过MANSRTSP协议来进行播放控制。

    在进行数据交互时，首先建立会话通道，并进行注册认证。一般是设备向平台注册、下级平台向上级平台注册，注册成功后才可以进行后续业务命令。当需要访问媒体数据时，先通过会话通道协商建立媒体流通道，并交换媒体的格式说明，然后通过媒体流通道进行媒体数据的传输。

    标准中提供了基于口令的数字摘要方式对设备进行身份认证和SIP信令认证，没有定义业务数据加密、数据完整性等相关具体内容，并通过引用方式，描述了在高安全级别情况下，设备身份认证、数据加密、SIP信令认证、数据完整性保护、访问控制等应符合GB 35114的规定。

2.4.信令控制

    设备控制、查询等通过MANSCDP来实现。MANSCDP基于SIP，对SIP的From、To头域的URI进行了定义，SIP命令字使用MESSAGE，Body使用XML描述，Control、Query、Notify等元素描述了不同业务功能。

    MANSCDP业务应答并不是直接通过SIP的200 OK回复来承载，而是通过一个新的SIP命令来发送，业务应答的SIP命令字同样是MESSAGE，Body是一个XML，内部通过Response元素来描述不同的业务应答。协议中部分命令是没有应答的，但命令接收方还是要回复一个SIP 200 OK。而对于有应答的命令，命令发送方除了接收到SIP 200 OK回复外，还会接收到一个业务应答的命令，此时命令发送方需要回复一个SIP 200 OK回复进行确认收到业务应答。

    MANSCDP的请求和应答中都有一个通用的SN子元素，取值为命令序列号，不同请求必须唯一，实现时一般是递增的，应答的SN的值必须和请求保持相同，命令请求方接收到应答时，可以通过SN的值将应答和请求关联起来。
