这次新学一个函数图——极坐标。先来复习一下极坐标的基本概念~

极坐标是一种二维坐标系统，用距离和角度来确定平面上点的位置。

在极坐标系统中，平面上的任意一点P可以用一对有序实数 $\left ( r,\theta \right )$ 来表示，其中：

r（径向坐标）：表示点到极点（类似于直角坐标系的原点）的距离。
r的取值范围通常是 $r\geq 0$ ，但在某些情况下也可以取负值。当 $r< 0$ 时，点P 的位置是在与 $\theta$ 相反方向上距离极点 $\left | r \right |$ 的位置。
$\theta$ （角坐标）：表示从极轴按逆时针方向旋转到连接极点和点P的射线所形成的角度（通常是水平向右的射线，类似于直角坐标系的x 轴正半轴）
$\theta$ 的取值范围通常是 $[0,2\pi )$ 或 $(-\pi ,\pi ]$ 。

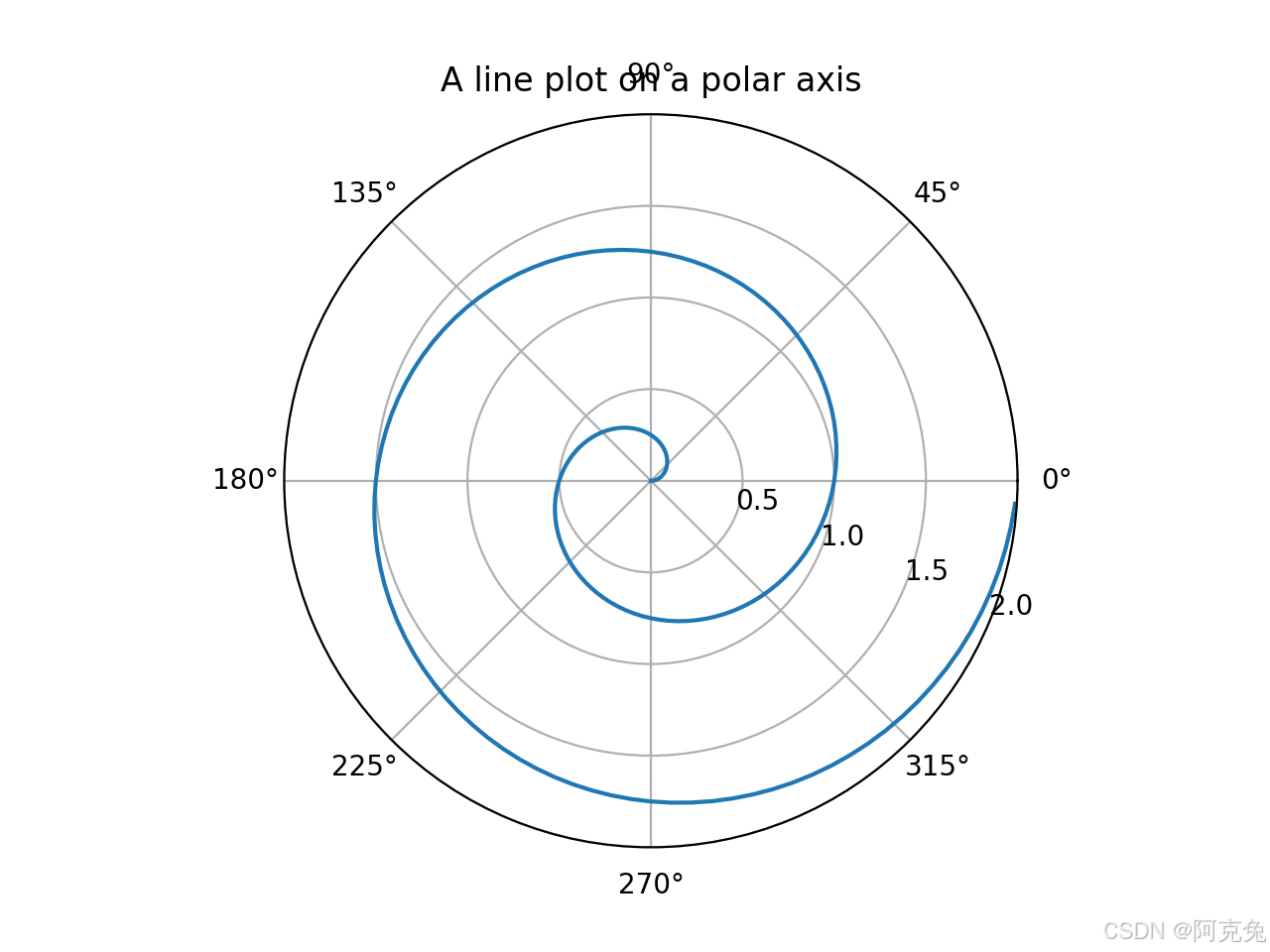

复习完毕我们来看一下下图这个极坐标怎么画~

老规矩先看下源代码：

import matplotlib.pyplot as plt
import numpy as np

r = np.arange(0, 2, 0.01)
theta = 2 * np.pi * r

fig, ax = plt.subplots(subplot_kw={'projection': 'polar'})
ax.plot(theta, r)

ax.set_rmax(2)
ax.set_rticks([0.5, 1, 1.5, 2])  # Less radial ticks
ax.set_rlabel_position(-22.5)  # Move radial labels away from plotted line
ax.grid(True)

ax.set_title("A line plot on a polar axis", va='bottom')
plt.show()

尝试理解代码：

（1）

r = np.arange(0, 2, 0.01)
theta = 2 * np.pi * r

这个应该就对应坐标点P $\left ( r,\theta \right )$ 。

r是距离，np.arange(）我们在建筑兔零基础自学python记录7|学画阶梯图（step plot）-CSDN博客学过，复习后我们来解读一下r = np.arange(0, 2, 0.01)

r距离为x轴均匀间隔数值，从0到2（不包含2）间隔0.01

theta= $\theta$ = $2\pi r$

（2）极坐标创建方式

fig, ax = plt.subplots(subplot_kw={'projection': 'polar'})
ax.plot(theta, r)

这里的fig, ax = plt.subplots() 我们是很熟悉的，之前都是这么写的。但括号里面的subplot_kw={'projection': 'polar'}从没见过。查询后：

subplot_kw：是一个字典，用于传递创建每个子图时的额外参数。

{'projection': 'polar'} 表示创建的子图使用极坐标投影。'polar' 表示极坐标

# 举例：创建一个图形，指定子图的背景颜色：浅灰色
fig, ax = plt.subplots(subplot_kw={'facecolor': 'lightgray'})

这里ax.plot(theta, r)极坐标的顺序是，角度在前，半径在后

（3）极坐标参数

ax.set_rmax(2)
ax.set_rticks([0.5, 1, 1.5, 2])
ax.set_rlabel_position(-22.5)

ax.set_rmax(2)：半径的最大值为 2，即只显示半径 $\leq$ 2 的部分

ax.set_rticks([0.5, 1, 1.5, 2])：设置径向刻度，只显示 0.5、1、1.5 和 2 ax.set_rlabel_position(-22.5)：将径向标签的位置旋转 -22.5 度，避免标签与绘制的曲线重叠。

补充1：我们尝试取消刻度限制，可见每一个R都标注了数值

补充2：这里我们可以尝试取消更改半径位置，会出现重叠现象

当然也可以把角度换为90°

（4）标题

ax.set_title("A line plot on a polar axis", va='bottom')

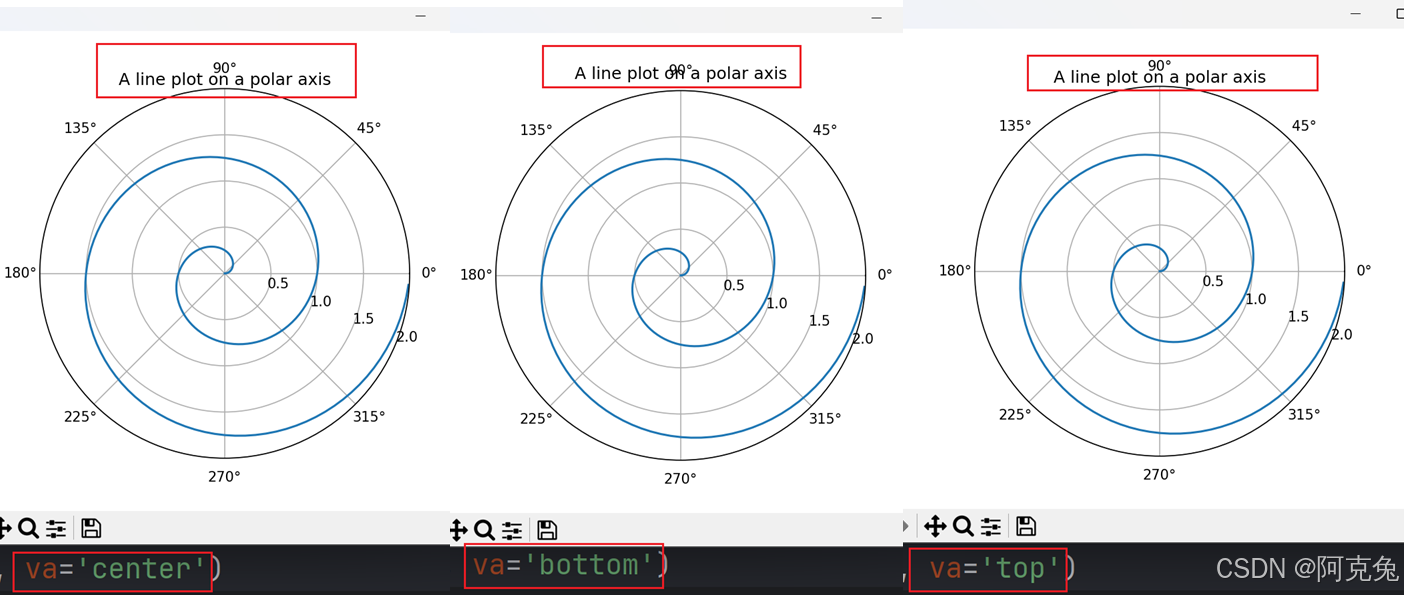

这里的va='bottom'之前没遇到，查阅后：va='bottom' 表示标题垂直对齐方式为底部对齐。va 取值还有 'center'（居中对齐）和 'top'（顶部对齐），主要是涉及标题和图的对齐方式。

这里的用法涉及ax.set_title(）中**kwargs：可以接受其他用于设置文本属性的关键字参数。用的不多，了解一下。

ax.set_title(label, fontdict=None, loc='center', pad=None, **kwargs)

以下为整个代码解读：

import matplotlib.pyplot as plt
import numpy as np

#r为从0到2（不包含2）间隔0.01的数，θ为2πr
r = np.arange(0, 2, 0.01)
theta = 2 * np.pi * r

#绘制极坐标图
fig, ax = plt.subplots(subplot_kw={'projection': 'polar'})
ax.plot(theta, r)

#设定半径≤2，半径刻度[0.5, 1, 1.5, 2]，半径刻度位置旋转-22.5°
ax.set_rmax(2)
ax.set_rticks([0.5, 1, 1.5, 2])
ax.set_rlabel_position(-22.5)
ax.grid(True)

#设标题"A line plot on a polar axis"，底部对齐
ax.set_title("A line plot on a polar axis", va='bottom')
plt.show()

总结：
