曼彻斯特编码 C语言 解码程序

最新推荐文章于 2026-06-03 16:53:50 发布
原创 最新推荐文章于 2026-06-03 16:53:50 发布 · 3.1k 阅读 · 25 ·
本内容遵循CC 4.0 BY-SA版权协议
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
标签
#c语言 #mcu
博客围绕曼彻斯特编码展开，先介绍其编码规则，一个周期内上升沿为“1”、下降沿为“0”，64位编码有特定组成；接着说明设置512us循环定时任务，定时读取IO口电平并用数组记录；最后按规则进行解码。

1.理解曼彻斯特编码，重点上图片

一个周期内上升沿标识"1",下降沿标识 "0"

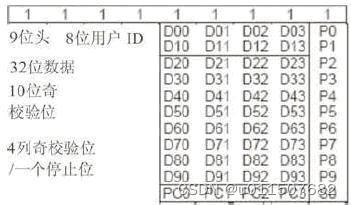

曼彻斯特编码64位 =  9个"1"开始 + 10*（4个数据位 + 1个行偶校验） + 4个列偶校验 + 停止位"0"

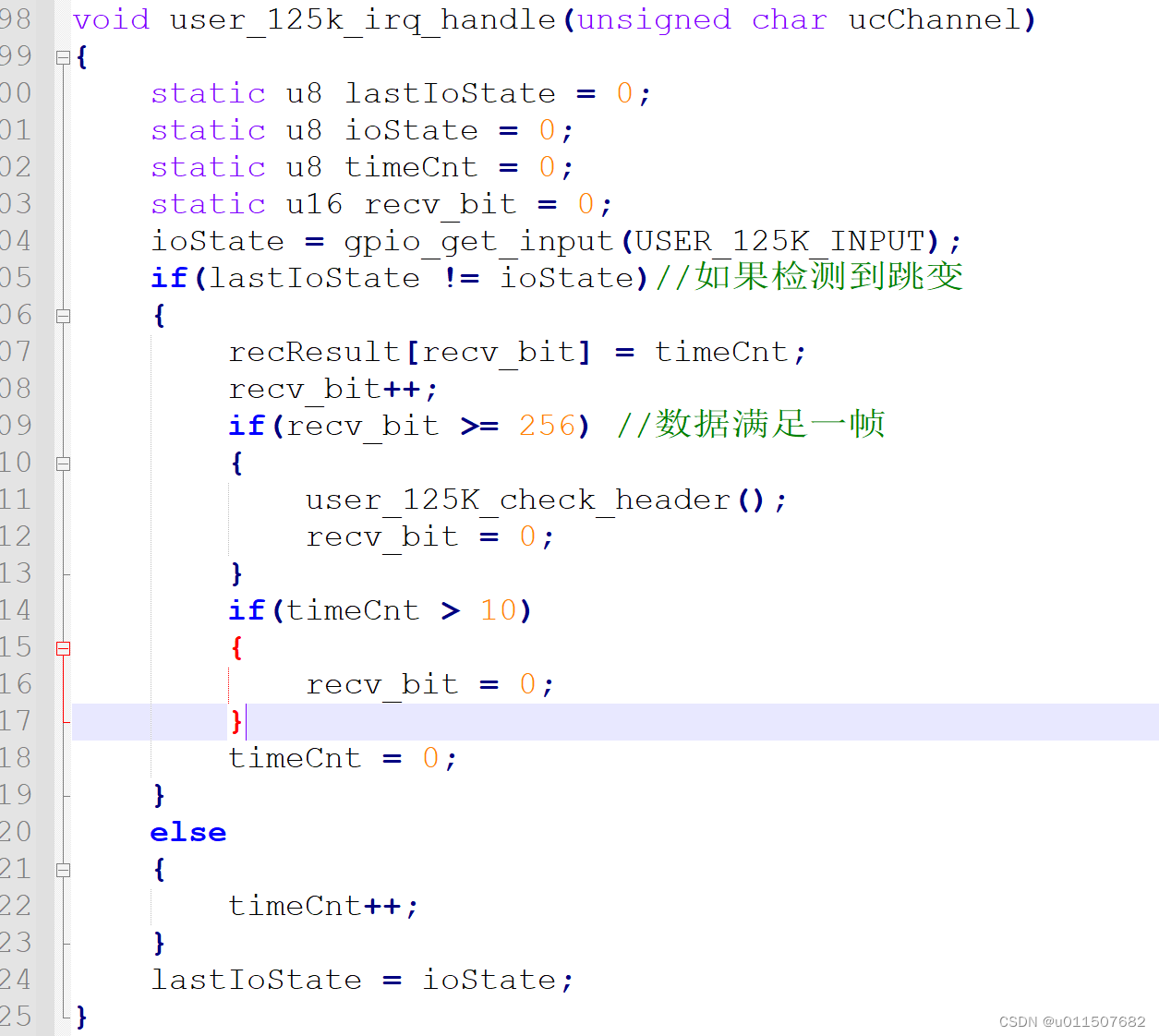

2. 设置512us的循环定时任务

定时读取IO口电平，用数组记录每个电平时间，并准备处理，不要在中断里执行解码

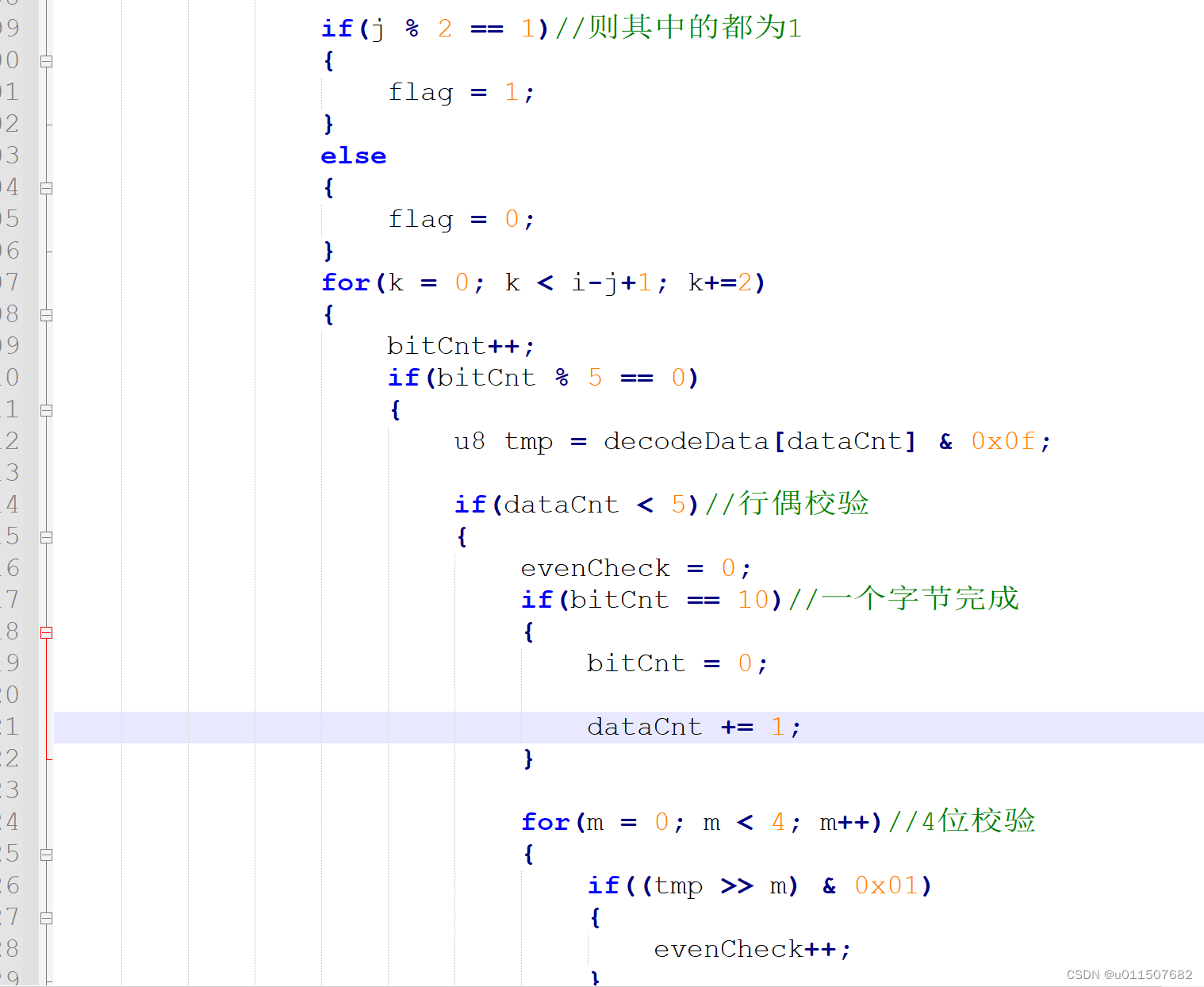

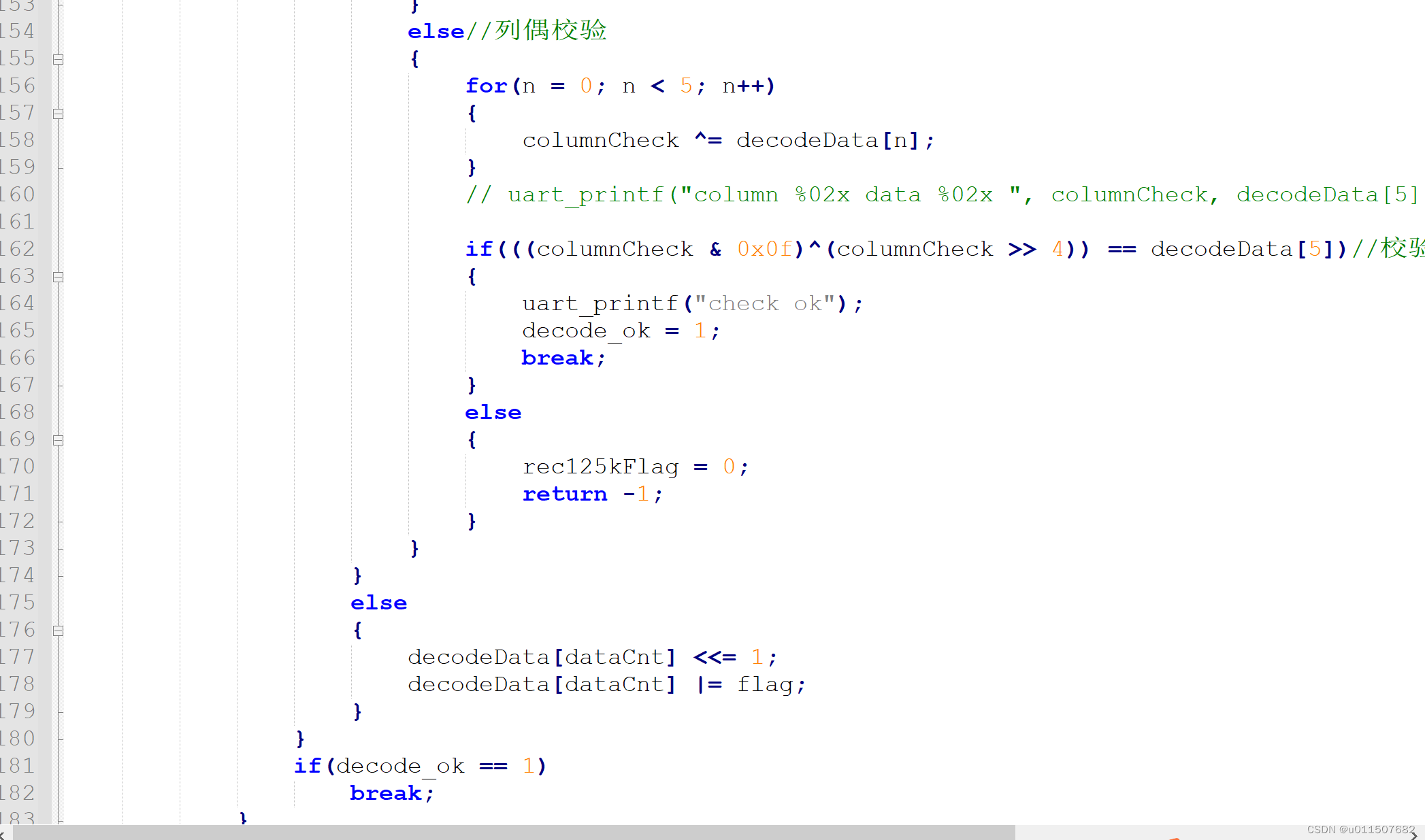

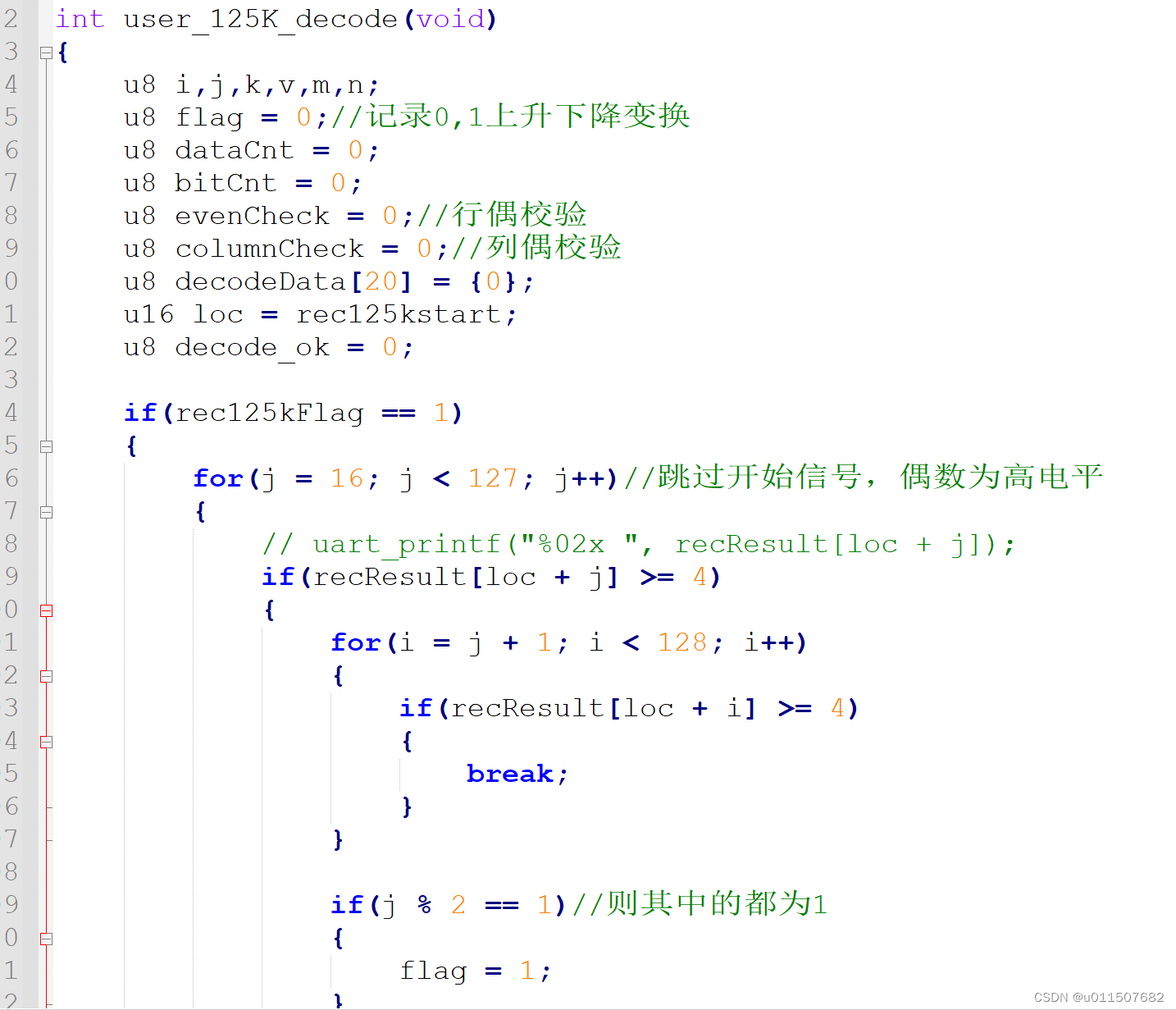

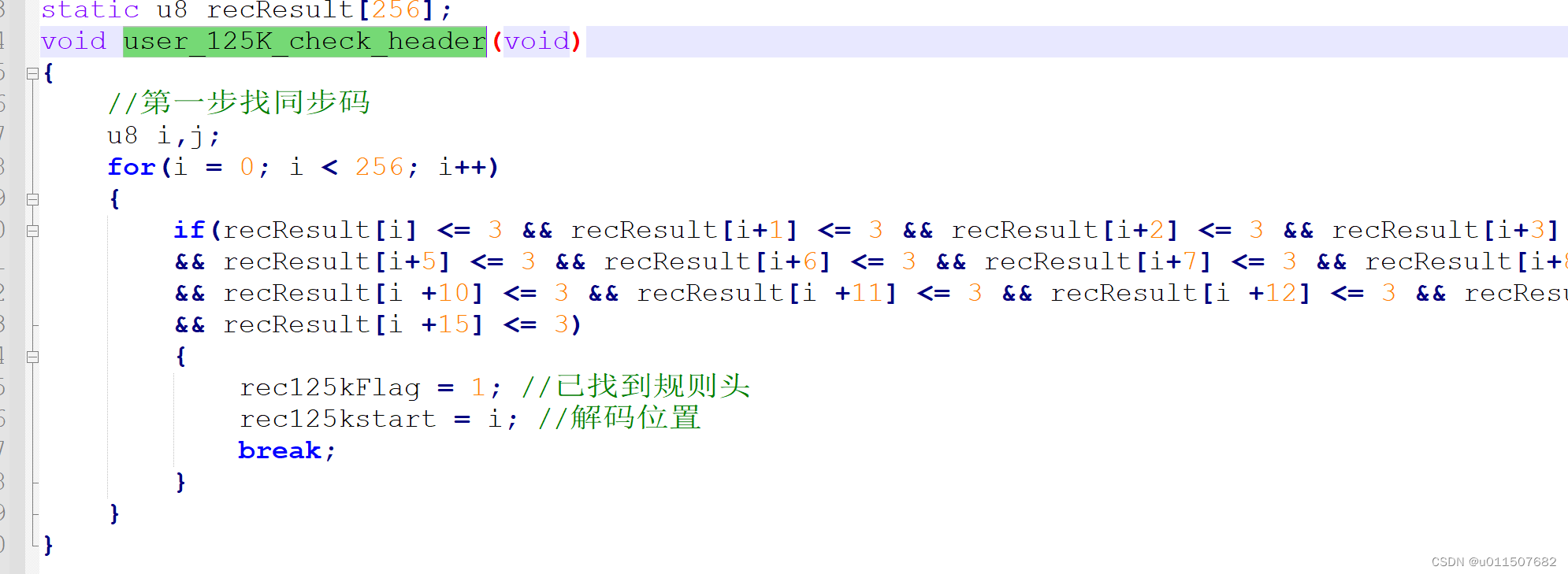

3.按照规则开始解码
