■ AD软件导入图片方法：

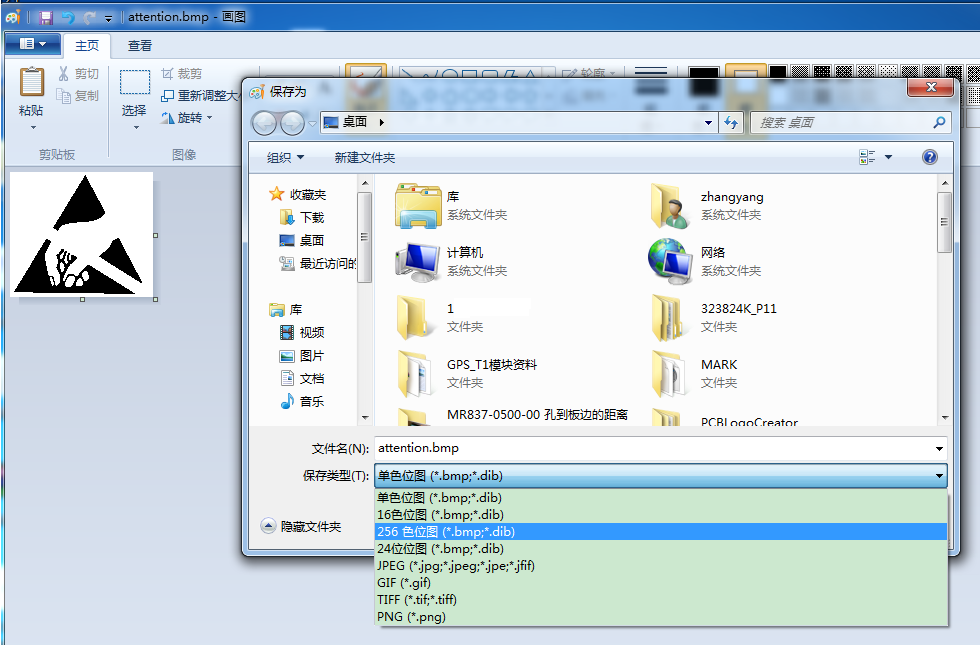

首先需要一张图片，用“画图”导图，色位图根据实际要求选择。
把图片转换成单色的BMP位图或16色位，我是直接运用256色位图。LOGO图片像素较高，转换的LOGO更清晰，转换完成之后放置到桌面。
然后利用PCB Logo Creator生成一个logo，没有这个工具的自己去下载，下载完放到一个目录里。

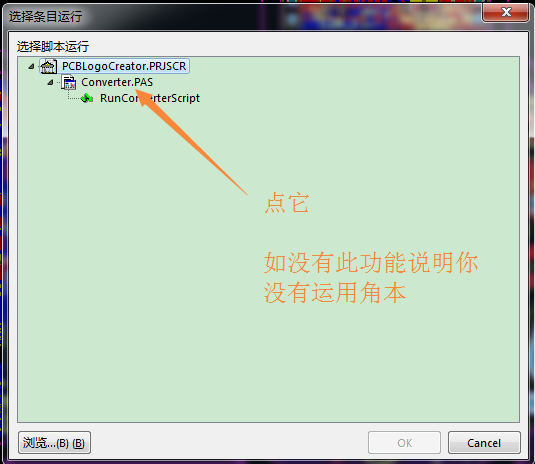

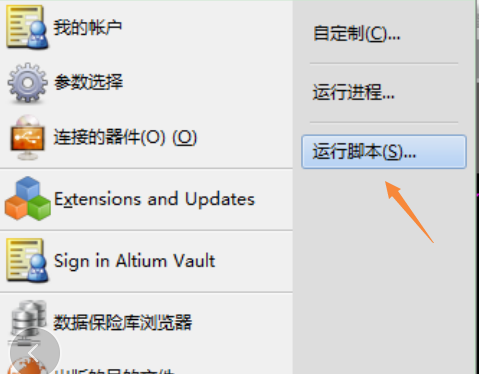

在选择脚本界面

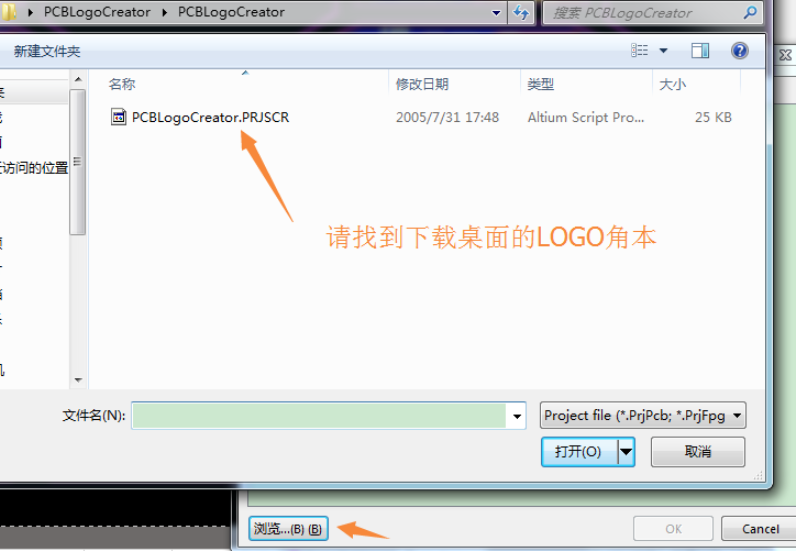

点查找路径找到放在桌面Logo转换脚本

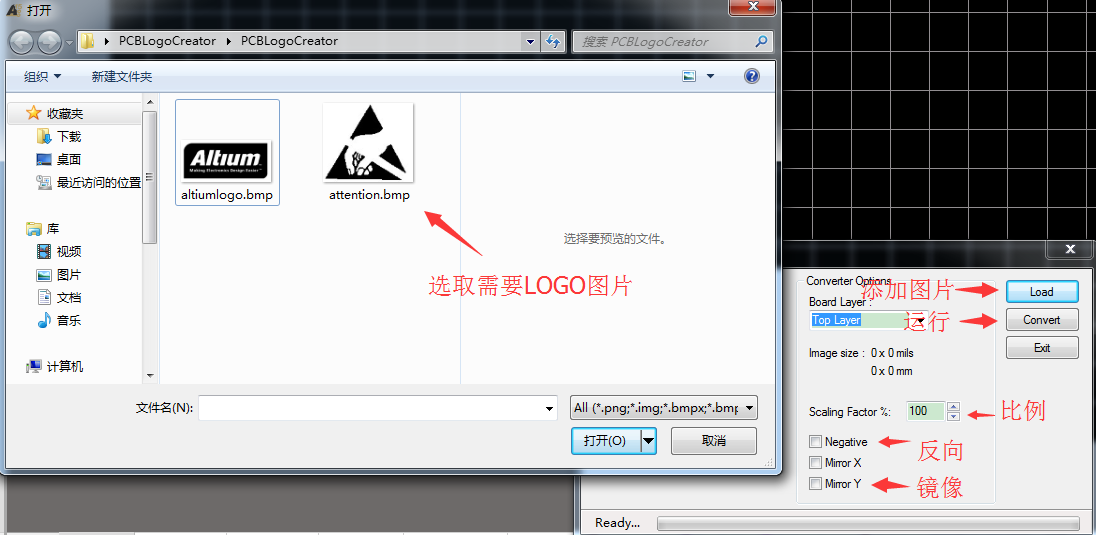

点击加载的脚本，会进入到Logo导入向导，如图对其向导参数进行设置：
Load加载上面已经转换好的位图；
Board Layer选择好Logo需要放置层，一般选择“Top Overlayer”
Image Size 预览导入之后的Logo大小
Scaling Factor 导入比例尺，我们根据预览的图片尺寸，可以调节比例尺，调节出我们想要大小的Logo大小。
Negative 反色设置，一般不勾选，作者可以自己尝试效果
Mirror X 关于X轴镜像
Mirror Y 关于Y轴镜像

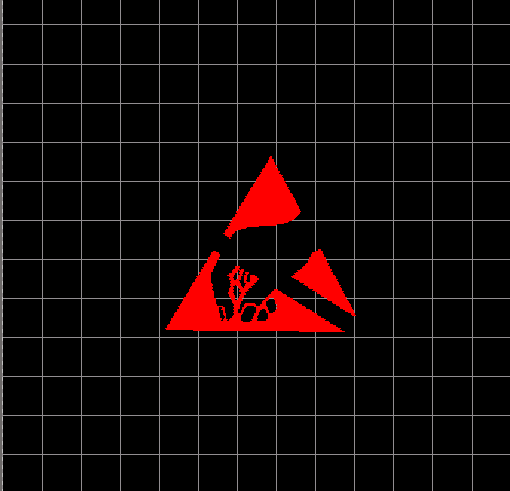

成品效果如下图

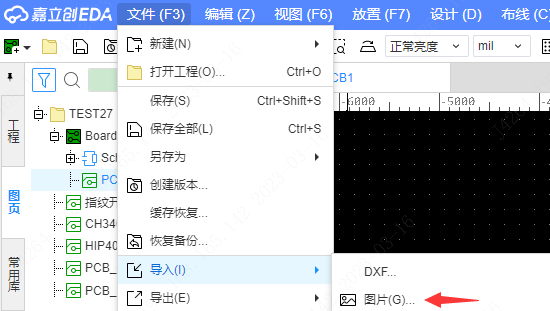

■ 嘉立创EDA软件导入图片方法（精细图片导入点这里）：
