如何向AD里面导入图片

很多同学挑选设计了一些个人LOGO以及图片想导入到AD里面，苦于缺少方法以及资源，本文详细介绍如何向AD里面导入图片，文末有导入图片所需脚本下载链接！

1.利用电脑自带软件处理图片

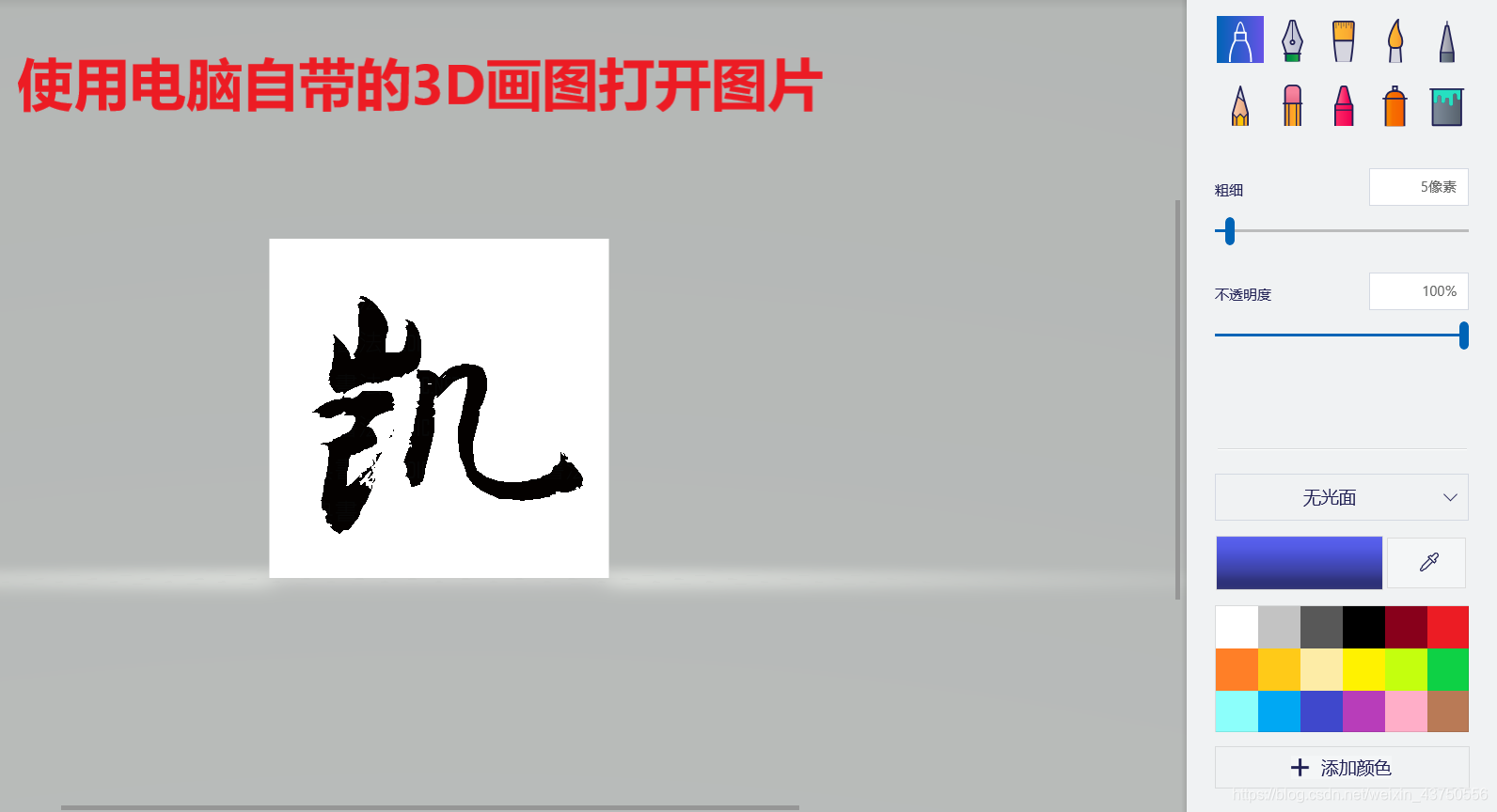

（1）使用画图3D打开图片
在这里插入图片描述

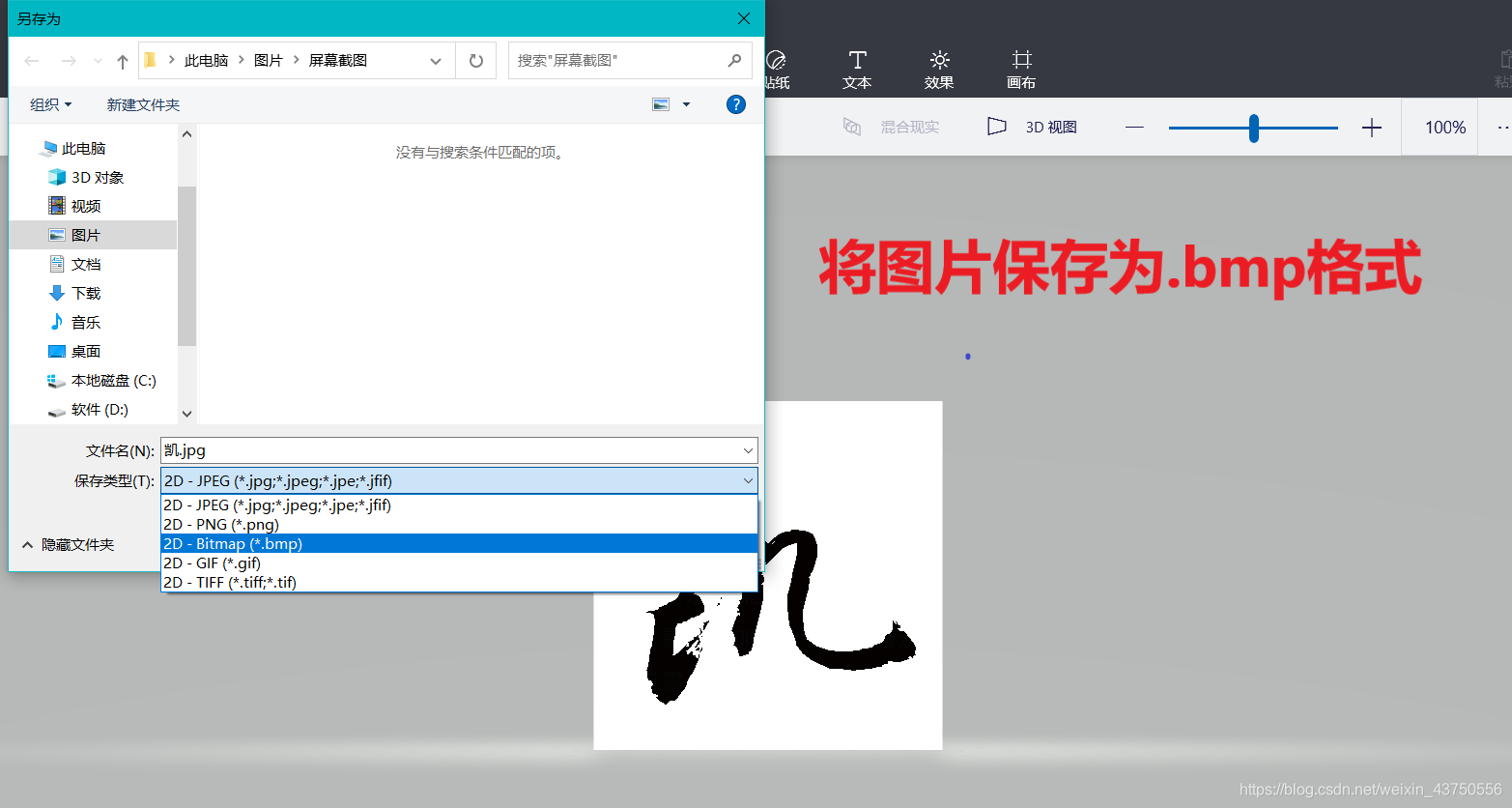

（2）将图片另存为.bmp格式
在这里插入图片描述

2.将图片导入到AD软件中

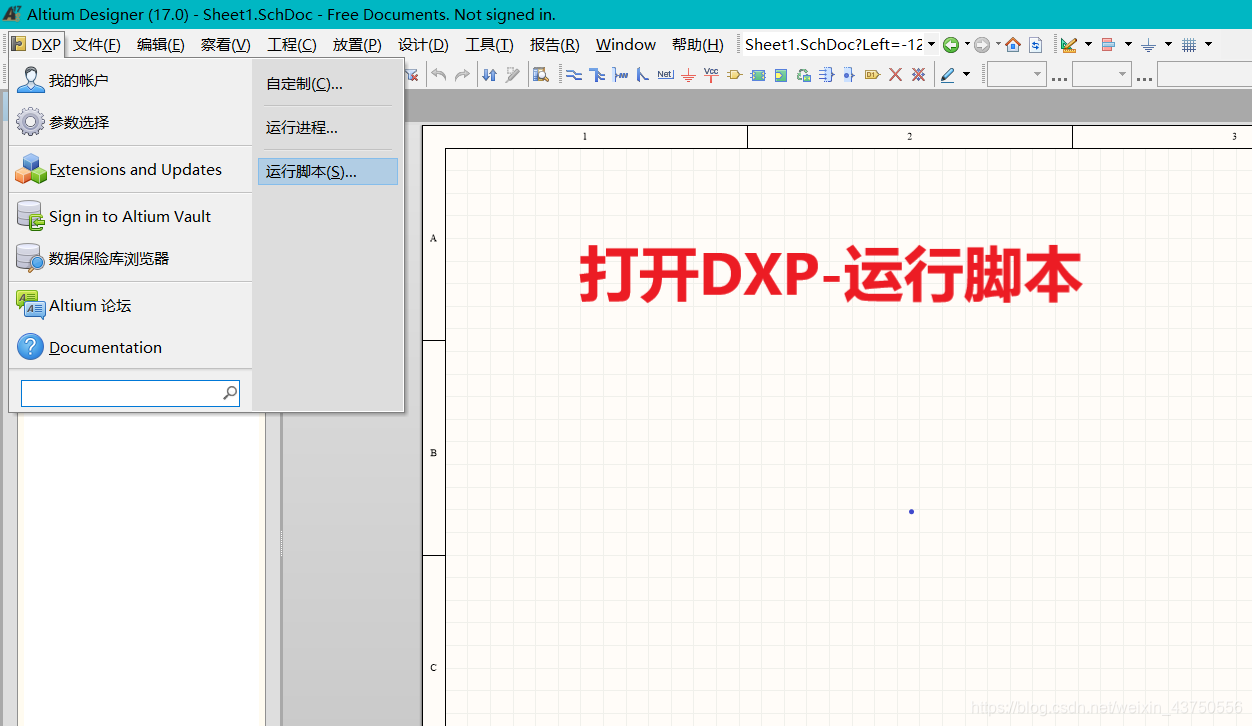

（1）点击菜单栏的DXP-运行脚本栏目
在这里插入图片描述

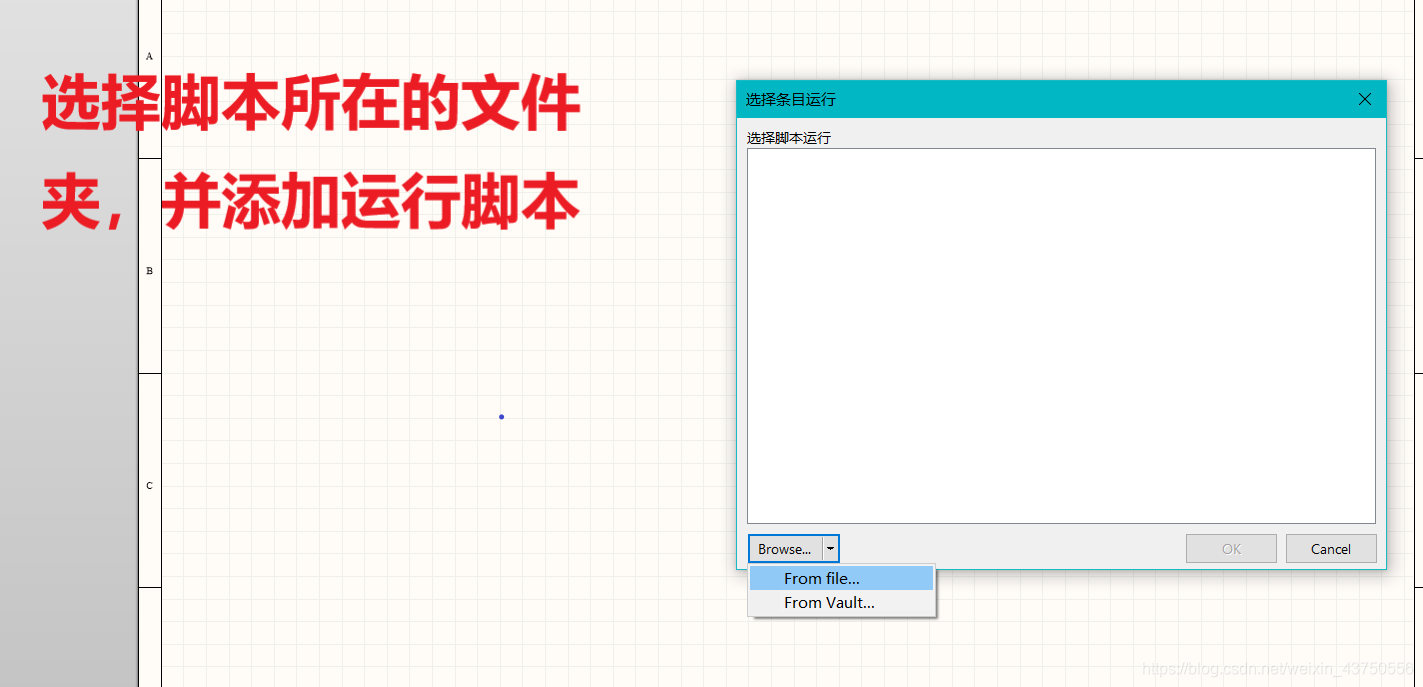

（2）选择脚本所在文件夹，不一定要放在AD安装目录下

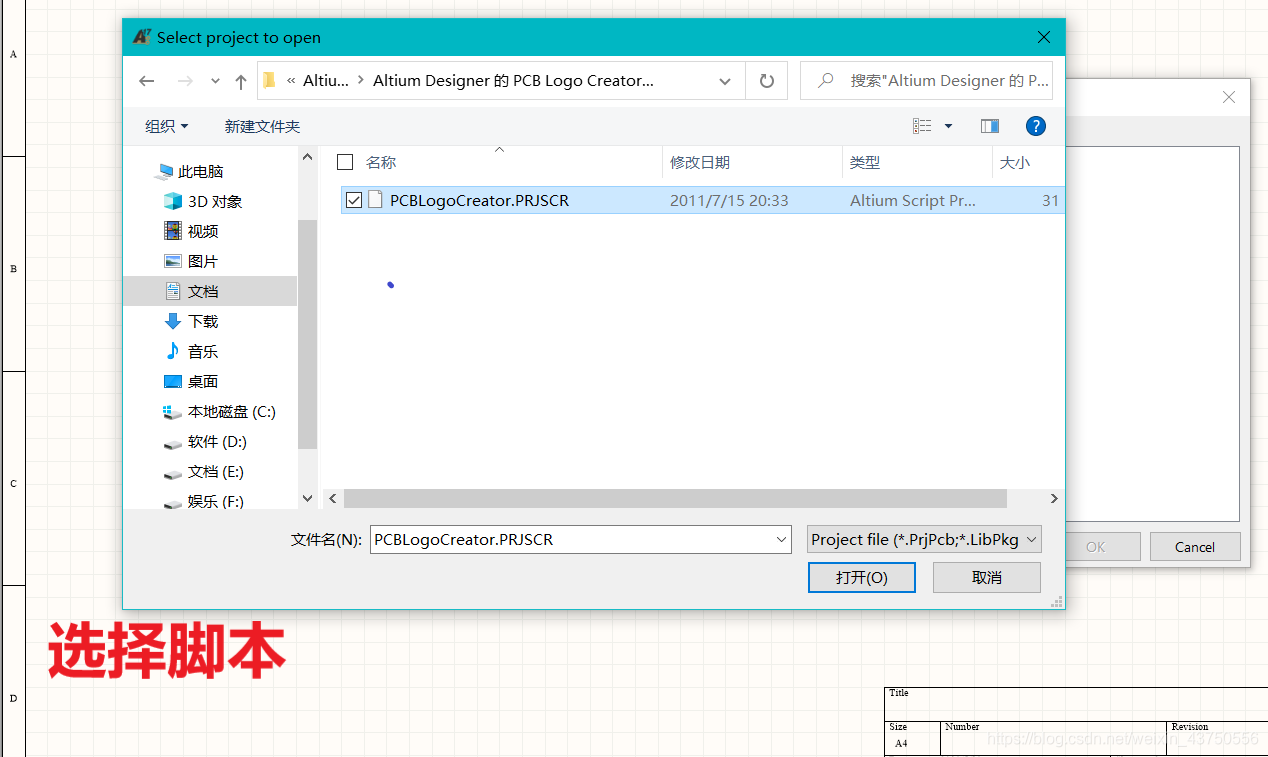

在这里插入图片描述.（3）选择脚本
在这里插入图片描述

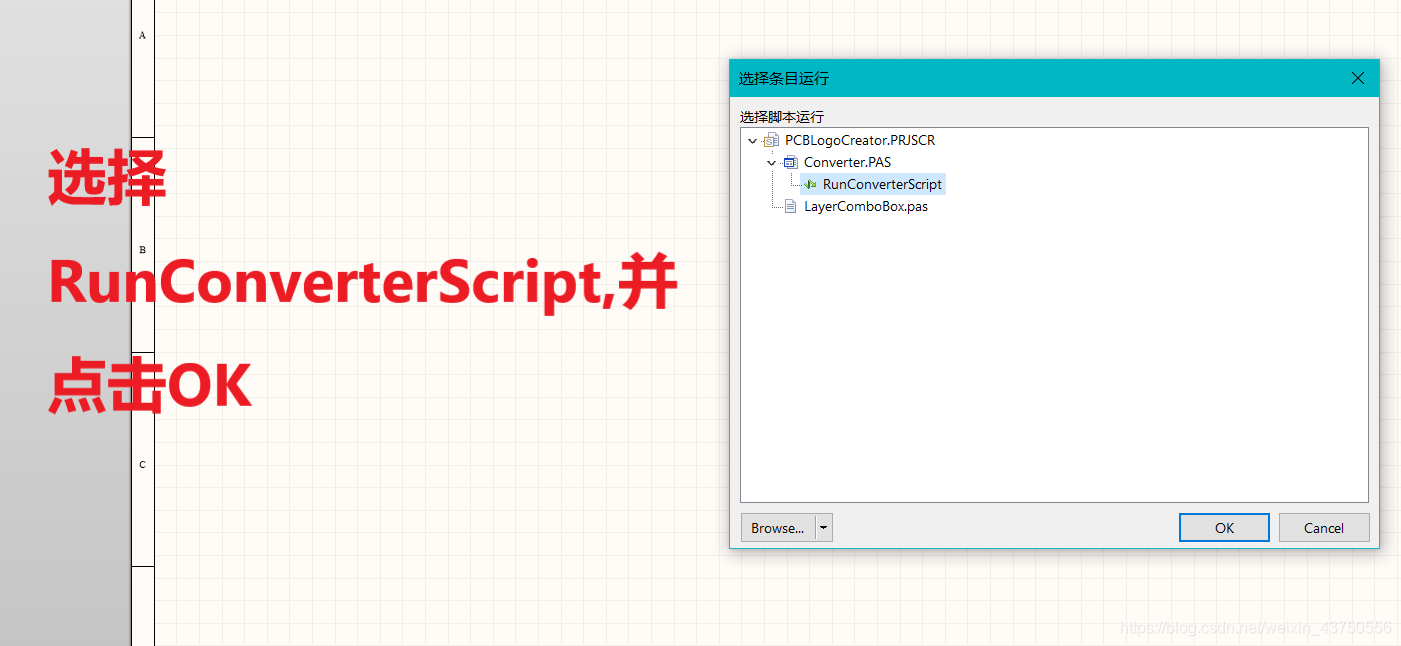

（4）选择图示步骤，并点击OK
在这里插入图片描述

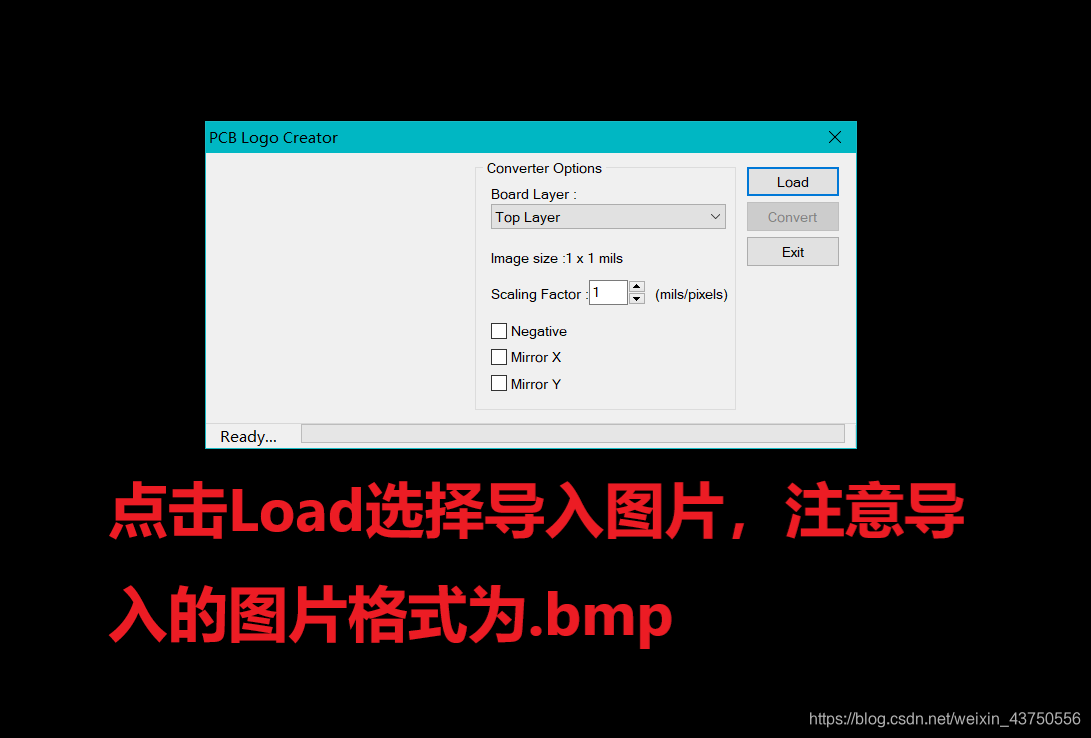

（5）注意图片格式
在这里插入图片描述

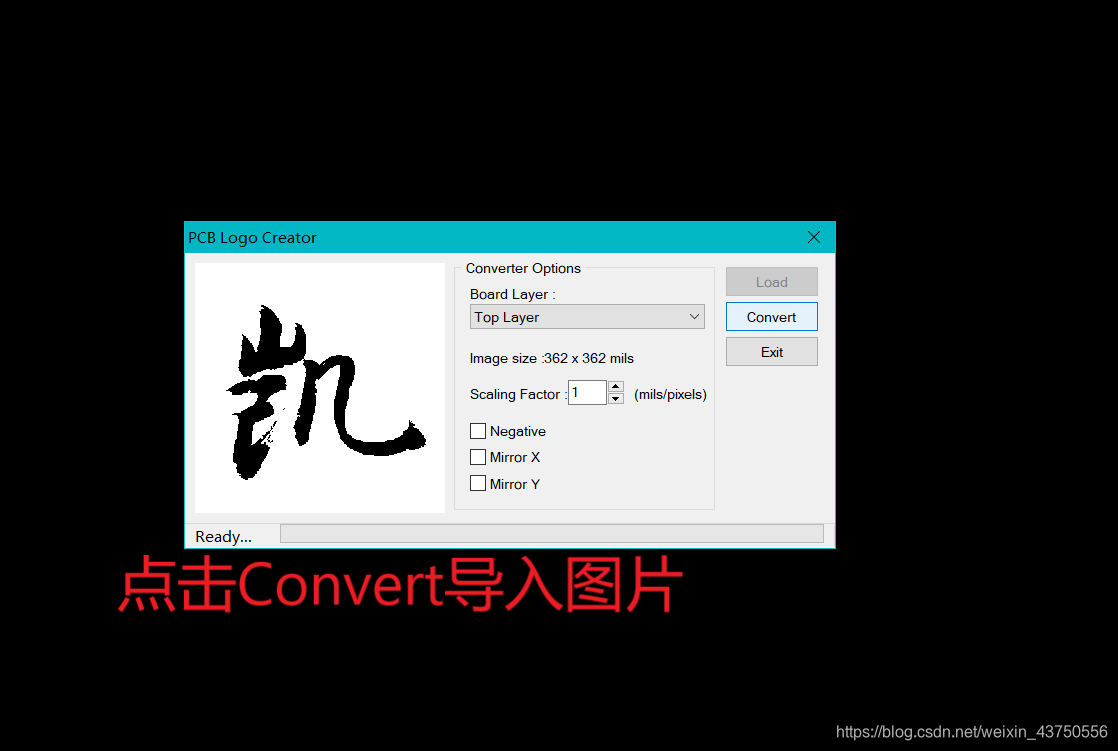

（6）点击Convert，导入前的最后一步
在这里插入图片描述

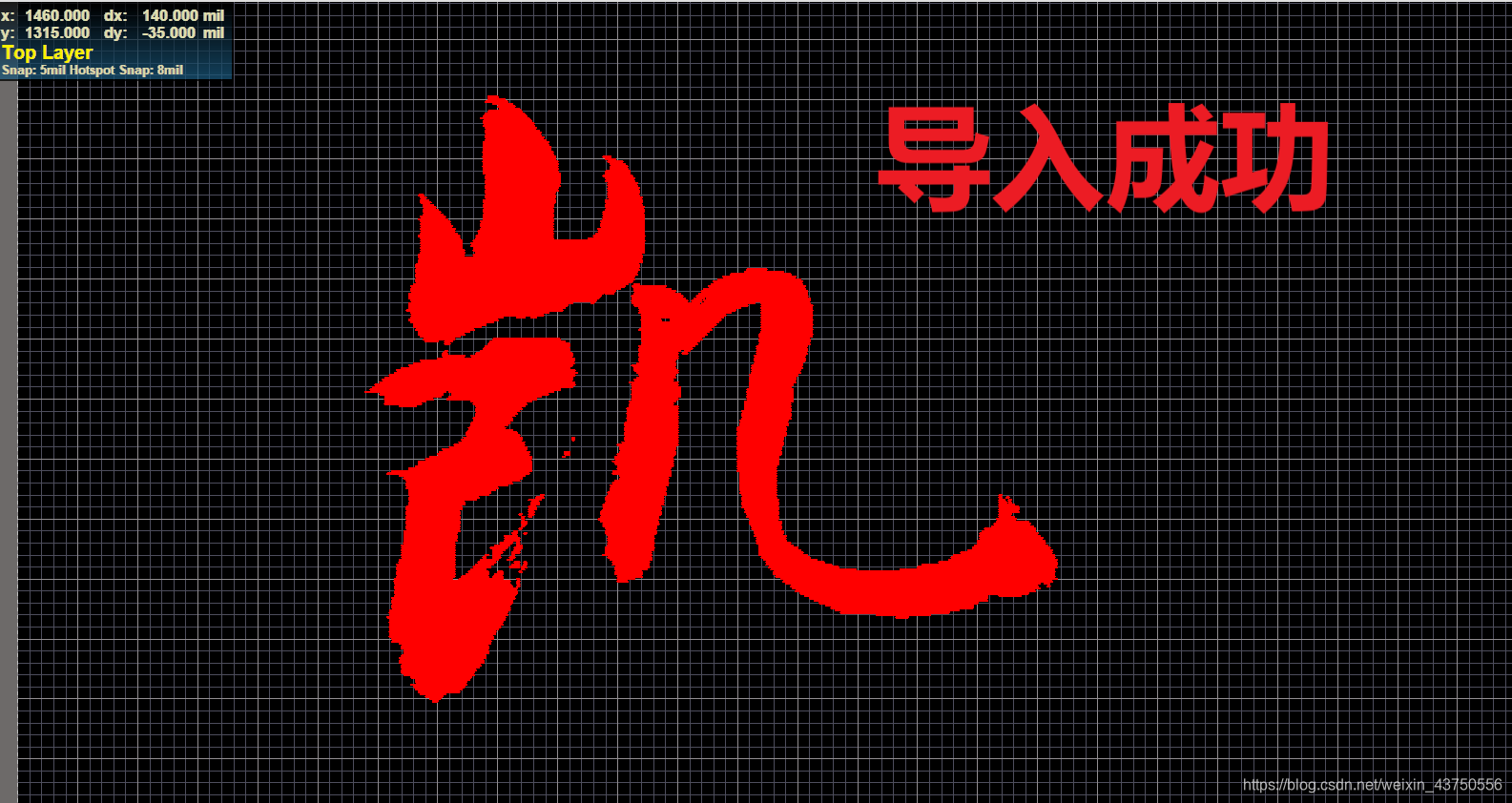

（7）导入成功.
在这里插入图片描述
脚本下载链接
https://download.csdn.net/download/weixin_43750556/12407163
