网段隔离器如何实现不同网段设备通信

网段隔离器通过NAT（网络地址转换）技术和数据转发规则配置，实现不同网段设备间的安全通信，同时保持网络隔离。其核心原理与实现步骤如下：

一、核心原理：NAT技术实现地址转换

1. IP地址隔离与转换

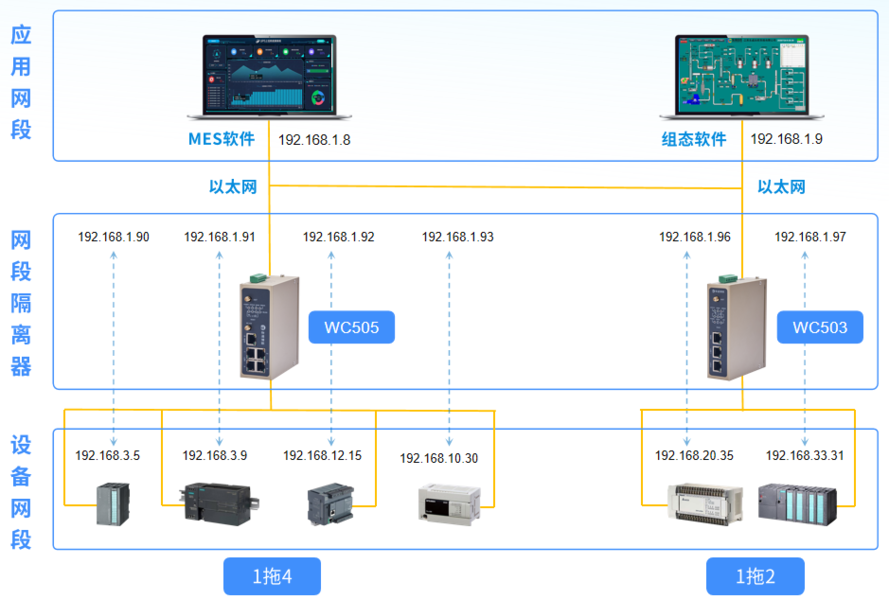

   网段隔离器基于NAT技术，将内部私有IP地址（如PLC、CNC设备的IP）转换为公共IP地址（或另一网段的IP），使不同网段的设备能够通过统一的IP接口通信。例如：
   • 场景：生产线A的PLC（IP:192.168.3.5）需与生产线B的上位机（IP:192.168.1.8）通信。
   • 操作：将PLC连接至隔离器LAN口（IP:192.168.3.1），并将其IP映射至隔离器WAN口（IP:192.168.1.90）。上位机通过访问WAN口IP（192.168.1.90）即可与PLC通信。
2. 端口复用与扩展性
   通过端口转换功能，多个内部设备可共享一个公共IP地址，仅通过不同端口区分。例如：
   • 隔离器将PLC的请求通过端口502转发，CNC设备的请求通过端口80转发，实现单IP多设备通信，减少公共IP资源占用。

二、实现步骤：硬件部署与规则配置

1. 硬件连接
   • 部署位置：将网段隔离器放置在不同网段的交汇点（如生产线A与B之间）。
   • 接口连接：
     • LAN口：连接内部设备（如PLC、CNC），支持多端口（如4个LAN口）分隔不同子网。
     • WAN口：连接上位机或云平台，提供统一访问接口。
     • 无线接口：支持5G/4G/WiFi联网，适应复杂工业环境。
2. 网络参数配置
   • IP地址范围：在隔离器管理界面设置各端口连接的网段IP范围（如LAN1:192.168.3.0/24，LAN2:192.168.4.0/24）。
   • 子网掩码：确保隔离器能正确识别不同网段（如255.255.255.0）。
3. 数据转发规则设置
   • 规则定义：根据生产流程需求，设定数据转发规则。例如：
     • 规则1：生产线A的PLC每秒向上位机发送运行状态数据（设备启停、速度等）。
     • 规则2：生产线B的CNC设备按预设周期将工艺参数上传至同一网段的上位机。
   • 安全拦截：隔离器拦截非法访问请求（如未授权IP的扫描），防止网络攻击。

三、功能优势：安全与效率并重

1. 网络隔离与安全防护
   • 物理隔离：通过NAT技术将不同网段逻辑分隔，避免直接通信带来的安全风险。
   • 防火墙功能：支持端口限制和访问控制，仅允许授权设备通信，阻断恶意流量。
2. 统一规划与简化管理
   • IP统一：将分散的私有IP统一映射为公共IP，解决IP冲突问题，简化网络规划。
   • 远程管理：支持通过WAN口远程访问内部设备，实现远程编程、调试和升级。
3. 高可靠性与扩展性
   • 负载均衡：支持多WAN口负载均衡，提升网络带宽利用率。
   • 故障转移：主链路故障时自动切换至备用链路，保障通信连续性。

四、典型应用场景

1. 跨网段设备监控
   • 案例：工厂中不同车间的PLC、CNC设备需由中央控制室统一监控。
   • 方案：通过网段隔离器将各车间设备IP映射至控制室网段，实现数据集中采集与分析。
2. 旧设备兼容与改造
   • 案例：老旧设备IP地址固定且无法修改，需接入新网络。
   • 方案：通过隔离器NAT功能，将设备IP转换为新网段IP，无需修改设备配置即可接入网络。
3. 多分支机构互联
   • 案例：企业总部与分支机构需安全共享数据。
   • 方案：部署网段隔离器建立VPN隧道，实现跨地域设备的安全通信。
