UDDI基础知识

一、什么是UDDI

1. UDDI基于一组常见的行业标准，包括HTTP，XML，XML Schema和SOAP，为基于Web服务的软件环境提供了一个可互操作的基础基础结构，用于可公开使用的服务和仅在组织内部公开的服务。

2. 仅当潜在用户发现足以允许其执行的信息时，Web服务才有意义。

3. UDDI的重点是定义支持描述和发现服务的一组服务。

4. 商业，组织和其他Web服务提供商

5. 他们提供的Web服务

6. 用于访问这些服务的技术接口。

7. 提供一种简单的机制来支持Web服务及其规范的发现。

8. 不要尝试定义描述语言本身，也不要尝试直接存储支持的XML元素。

二、UDDI的工作机制

1. UDDI注册中心包括：

   1. 以编程方式可访问的业务及其所支持服务的描述。

   2. 引用特定于行业的规范，分类法定义和标识系统。

2. UDDI注册了两种信息

   1. tModel技术模型：抽象服务协议 用于描述特定Web服务的行为

   2. businessEntity服务实现者：引用多个tModel提供有关其行为和规范的描述

3. 工作机制

1. 步骤

   1.  软件公司和标准机构定义与业务相关的规范-tModels

   2. 公司注册其业务及其提供的服务的描述

   3. UDDI注册中心为每个实体和tModel分配一个唯一通用标识符（UUID）密钥。

   4.  其他客户使用UDDI注册中心发现感兴趣的服务。

   5.  其他企业可能会调用这些服务，从而实现动态集成。

三、UDDI数据模型

1. 三组注册表信息

   1. 白页：企业的基本信息 （名称，联系信息，企业描述）

   2. 黄页：使用多种分类系统支持分页

   3. 绿页：与服务关联的绑定信息，提供对那些服务实现的技术规范的引用，以及指向各种基于文件和URL的发现机制的指针

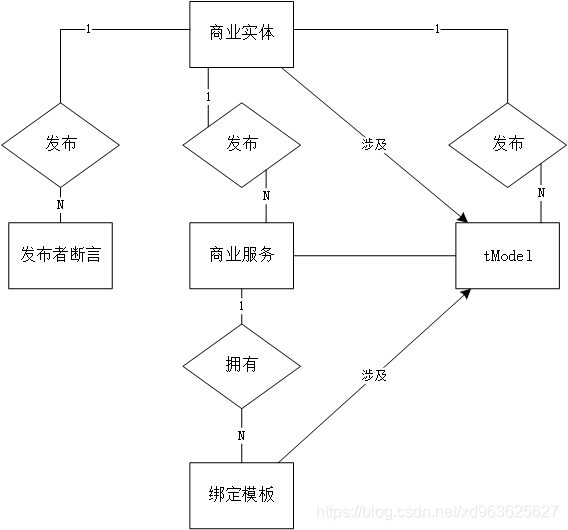

2. E-R图

1. 相关名词

   1. businessEntity商业实体：有关发布有关服务族的信息的一方的信息

   2. businessService商业服务：有关特定服务的描述性信息

   3. bindingTemplate绑定模板：有关服务入口点和施工规格的技术信息

   4. publisherAssertion：由双方之一断言的有关双方关系的信息

   5. tModel：服务或分类规范的描述。 技术指纹的基础

   6. 绑定模板数据包含对tModel的引用，这些tModel指定服务的接口规范

<businessEntity xmlns="urn:uddi-org:api" businessKey="BBBBBBBB-BBBB-BBBB-BBBB">
        <name>Contoso Finance Services</name>
        <description xml:lang="en">Corporate Finance</description>
        <businessServices>
            <businessService
               businessKey="BBBBBBBB-BBBB-BBBB-BBBB"
               serviceKey="CCCCCCCC-CCCC-CCCC-CCCC">
                 <name>Credit Check</name>
                 <bindingTemplates>
                 <bindingTemplate serviceKey="CCCCCCCC-CCCC-CCCC-CCCC"
                                  bindingKey="DDDDDDDD-DDDD-DDDD-DDDD">
                 <accessPoint URLType="https">
                      https://contoso.com/credit.aspx
                 </accessPoint>
                 <tModelInstanceDetails>
                    ……
                 </tModelInstanceDetails>
                 </bindingTemplate>
                 </bindingTemplates>
           </businessService>
    </businessServices>
    <categoryBag>
    ……
    </categoryBag>
</businessEntity>

四、UDDI数据模型细节

1. <businessEntity>包含有关服务提供商的一般信息以及服务的集合。 它还包括分类，在<categoryBag>中通过引用tModel来指示

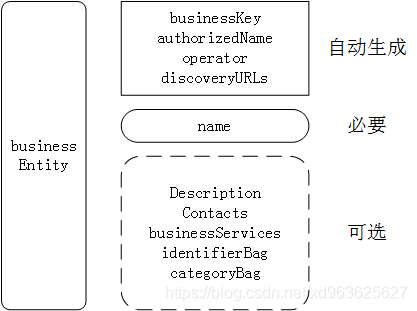

2. businessEntity属性

1. <businessServices> 集合 包含相关Web服务的功能分组集。

2. businessServices属性

1. <bindingTemplate>包括将用于调用Web服务的URL，以及对描述所实现协议的tModel的引用。它包含<accessPoint>， <accessPoint>传达适用于调用特定Web服务的入口点地址。

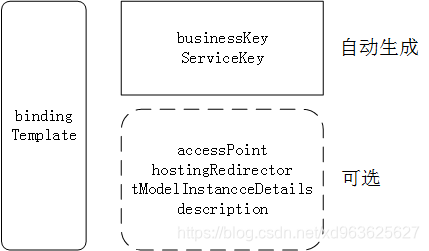

2. <bindingTemplate>属性

五、抽象协议：tModels

1. tModel结构用于提供描述符合规范，概念甚至共享设计的能力，这是tModel结构所扮演的角色之一。

2. 应用范围

   1. 定义技术指纹

   2. 定义抽象名称空间引用

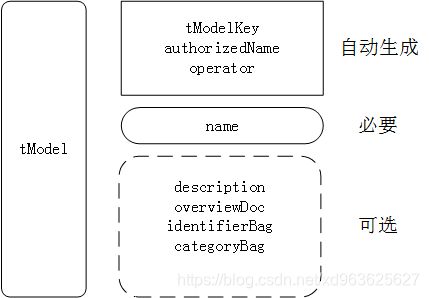

3. tModel属性

1. 定义技术指纹

   1. 可以将预先约定的规范建立为唯一的技术标识，而该技术标识又是tModel

   2. 注册的Web服务可以引用<bindingTemplate>中的tModel来表示符合tModel中定义的规范。

   3. 通过这种方法，可以搜索与特定规范兼容的注册Web服务。

   4. tModelKey成为给定规范所独有的技术指纹，而无序引用的tModelKey集则成为<bindingTemplate>的技术指纹。

   5. 技术指纹的用法实例

<tModelInstanceDetails>

    <tModelInstanceInfo tModelKey="uuid:da648ae7-6805-4fbe-9830-50f7ed73c2be">

        <instanceDetails>

            <instanceParms>ProductOWLURI</instanceParms>

        </instanceDetails>

    </tModelInstanceInfo>

    <tModelInstanceInfo tModelKey="uuid:09c569de-945f-4674-b408-b38f45d567e8" />

</tModelInstanceDetails>

1. 定义抽象名称空间引用

   1. 在<identifierBag>和<categoryBag>的定义中，tModels被用作命名空间引用。

   2. 命名空间引用的用法样例

<categoryBag>

    <keyedReference tModelKey="uuid:1ff729f2-1948-46cf-b660-31ec107f1663"

                    keyName="Computer and Peripheral Equipment Manufacturing"

                    keyValue="33411" />

</categoryBag>

六、UDDI APIs

1. UDDI提供了一种编程模型和架构，用于定义与注册表进行通信的规则

2. UDDI本身就是Web服务，通过指定的一组SOAP接口与UDDI进行交互

3. UDDI规范中所有API均以XML定义，包装在SOAP信封中并通过HTTP发送

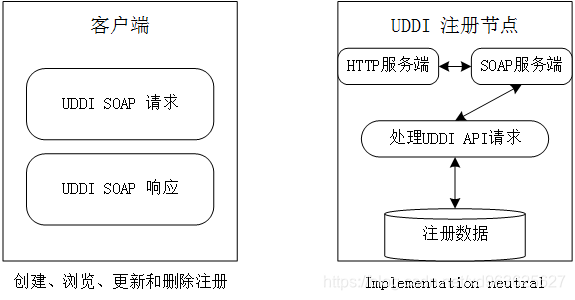

4. UDDI在客户机和注册中心之间的流动

1. SOAP API 允许执行查询和发布操作

<soap:Envelope>

   <soap:Body>

      <find_business xmlns="urn:uddi-org:api">

          <categoryBag>

              <keyedReference

                     tModelKey="uuid:1ff729f2-1948-46cf-b660-31ec107f1663"

                     keyName="Computer and Peripheral Equipment Manufacturing"

                     keyValue="33411" />

          </categoryBag>

      </find_business>

   </soap:Body>

</soap:Envelope>

七、UDDI总结

1. UDDI是一种行业标准，为发布和定位Web服务提供元服务

2. UDDI规范记录了有关Web服务的多种类型的信息，这些信息可以帮助服务请求者确定问题的答案，例如“谁，什么，在哪里和如何”。

3. * who：关于企业的简单信息

4. * What：包括行业代码和产品分类的分类信息，以及有关已注册Web服务的描述性信息

5. * where：可以通过其访问每种服务的注册信息

6. * how：关于给定服务的接口和其他属性的注册参考。
