PADS VX2.8 巧用栅格制作封装的方法

最新推荐文章于 2026-02-14 16:56:54 发布
原创 最新推荐文章于 2026-02-14 16:56:54 发布 · 887 阅读 · 3
标签
#pcb工艺
本文介绍了如何利用PADS VX2.8中的设计栅格功能，以2.54mm的等间距快速制作多管脚如排针排母的PCB封装。通过设置栅格无模命令GD和显示栅格命令G，可以精确地复制和移动焊盘，简化封装制作过程。

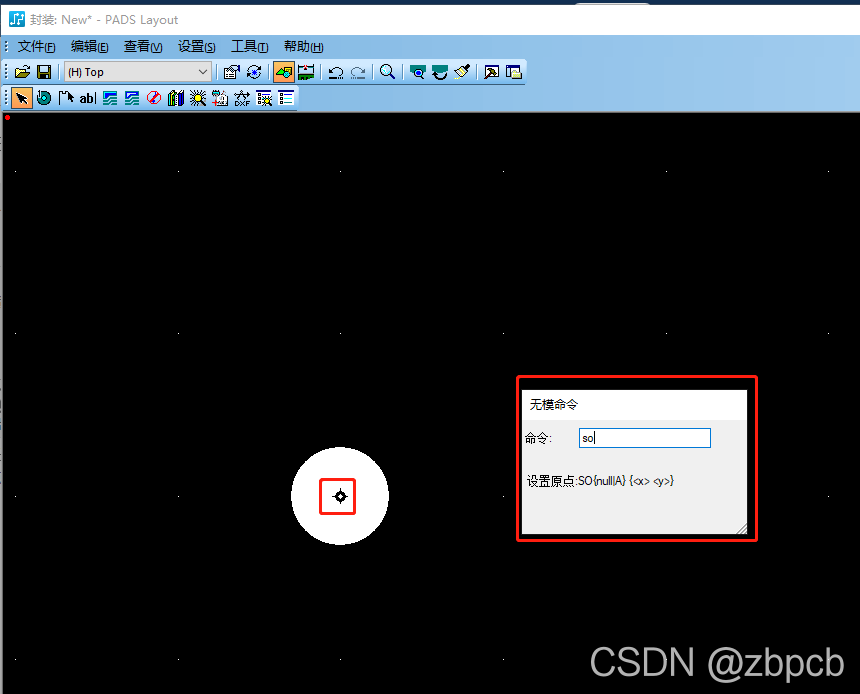

之前介绍了制作PCB封装时，遇到多管脚封装可以采用“分布与重复”的命令快速制作多管脚的PCB封装。现在介绍另一种快速制作多管脚的PCB封装的方法，即巧用设计栅格。以等间距为2.54mm的排针排母为例，打开PADS layout，点击“工具栏”→“PCB封装编辑器”，点击“端点”命令，在空白处放置通孔焊盘后，选中端点，将原点定位在端点中心，然后入设计栅格的无模命令：GD 2.54mm，显示栅格无模命令：G 2.54mm。这时复制原有端点并粘贴进行移动时，每移动一格都是2.54mm的距离。操作如下图所示：
