PADS VX2.8 方框、圈圈、XX的隐藏方法

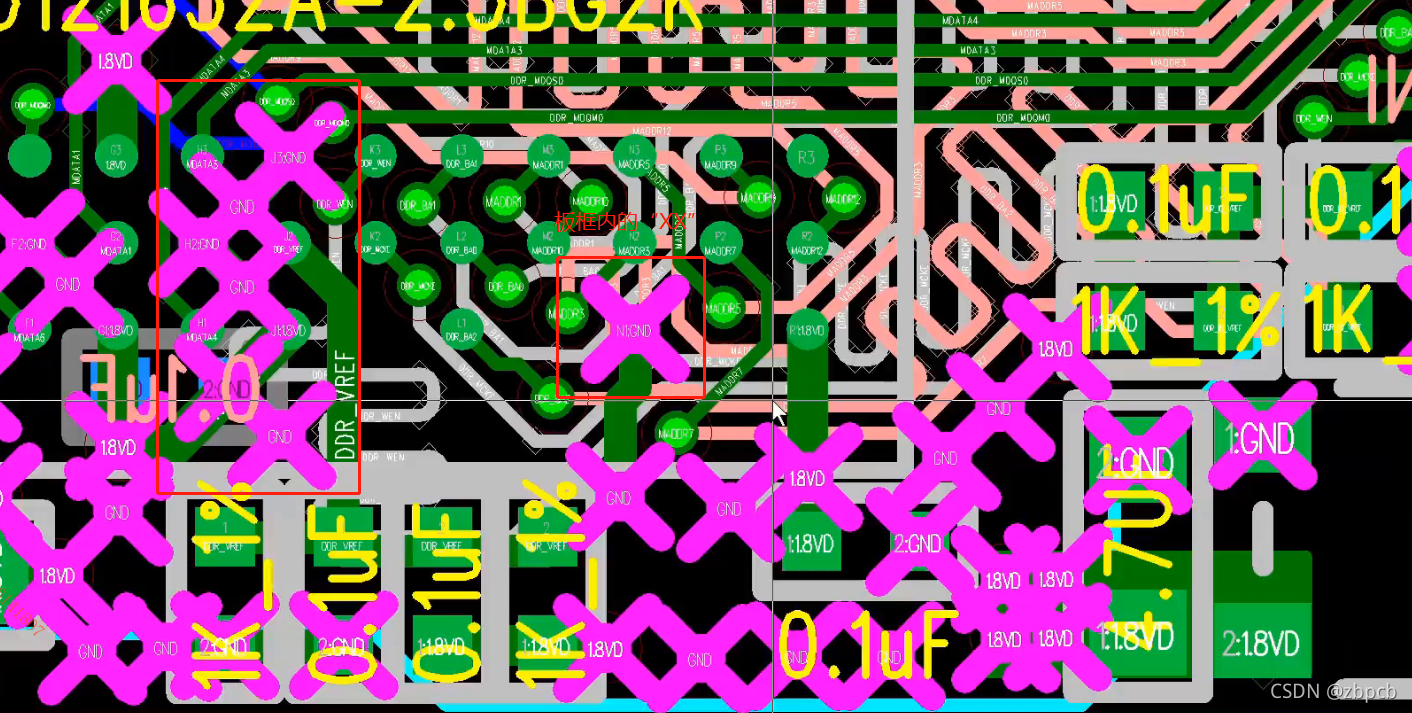

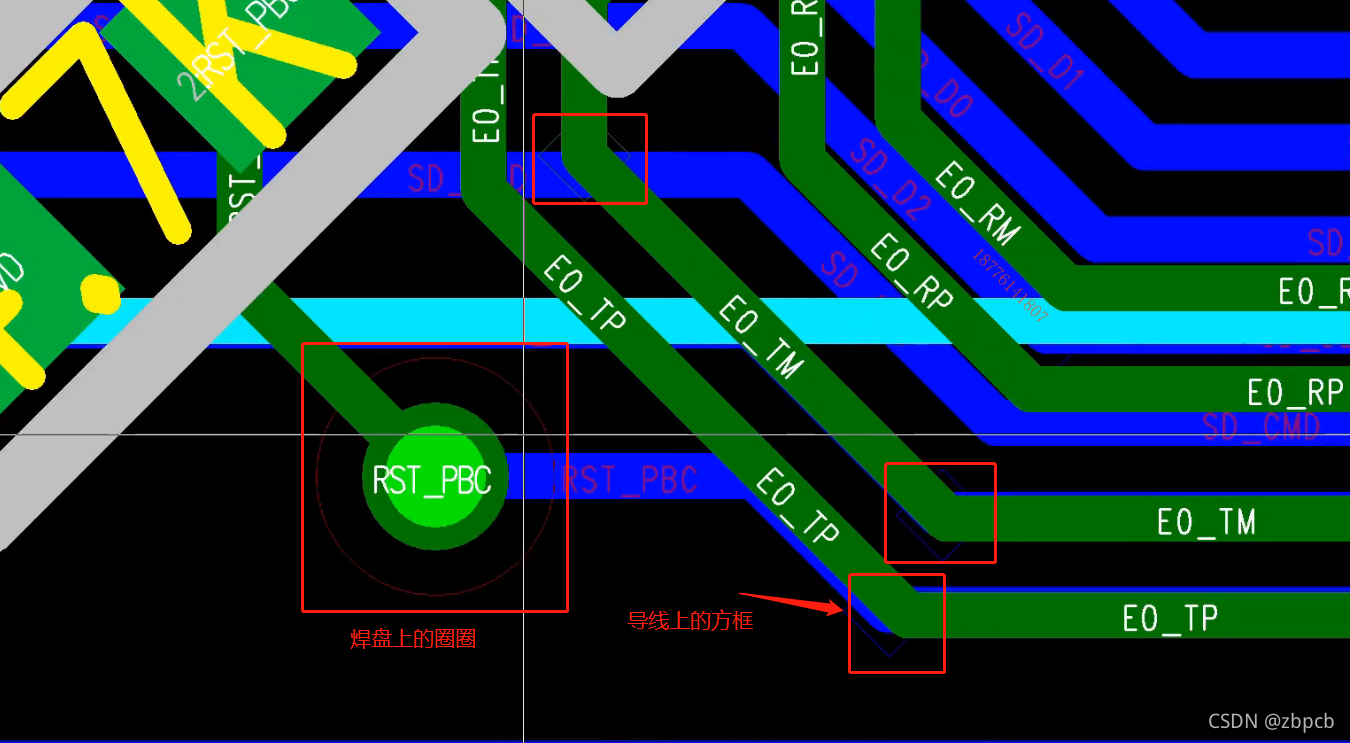

打开PADS layout并加载一份完整的PCB文件，可以看到整板密密麻麻的信息，例如导线上的方框、焊盘上的XX以及过孔上圈圈等等。如下图所示：

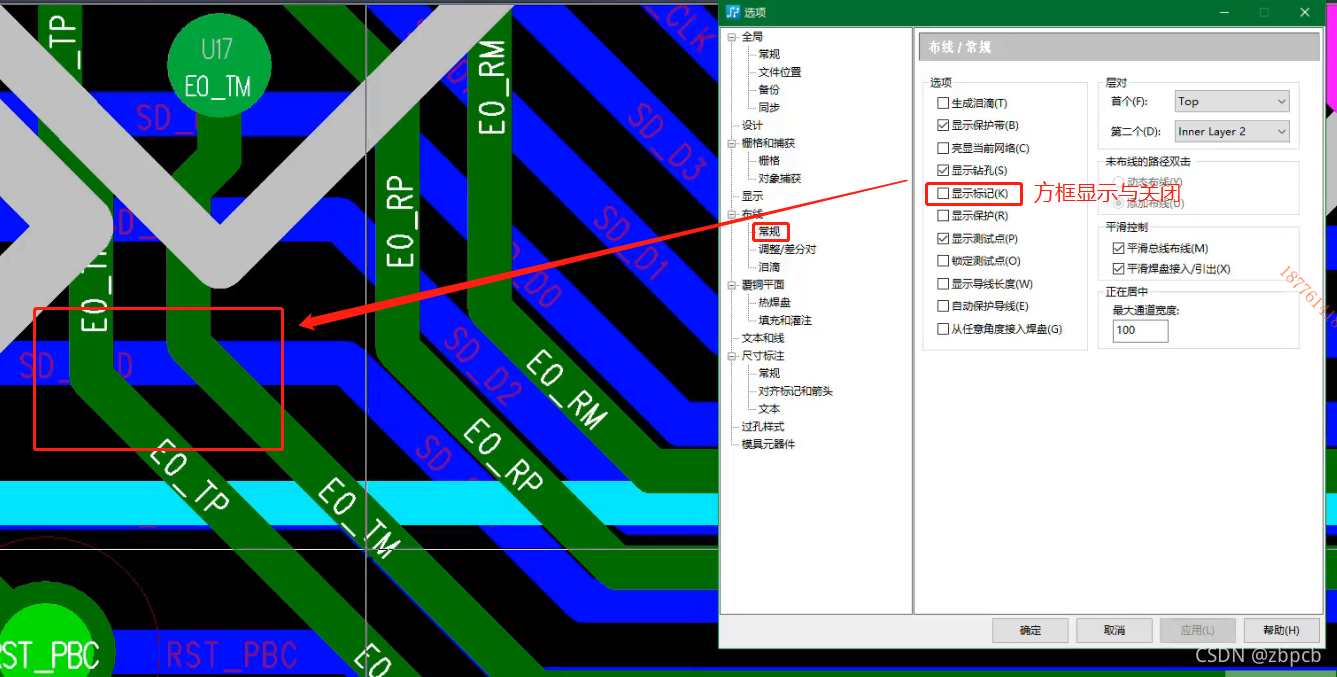

导线上的方框是指在对应的位置暂停走线，进行接头的意思，对PCB整体布线没有影响。导线上的方框的隐藏方法：在layout界面，快捷方式“Ctrl+Enter”打开“选项”窗口，在“布线/常规”界面，取消√“显示标记” ，点击“应用”并“关闭”即可。操作如下图所示：

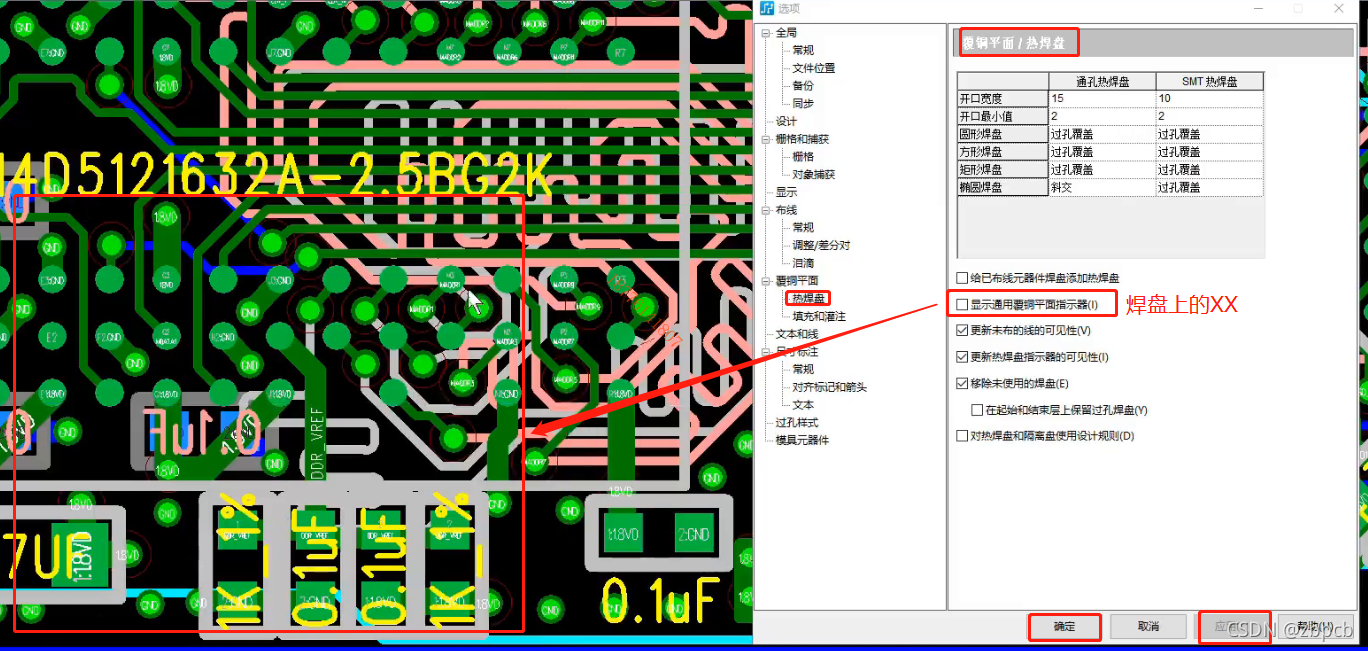

焊盘上的XX是指“覆铜平指示器”，有它的地方表示已经连接起来了。“覆铜平面指示器”的隐藏方法：在layout界面，快捷方式“Ctrl+Enter”打开“选项”窗口，在“覆铜平面/热焊盘”界面，取消√“显示通用覆铜平面指示器”，点击“应用”并“关闭”即可。操作如下图所示：

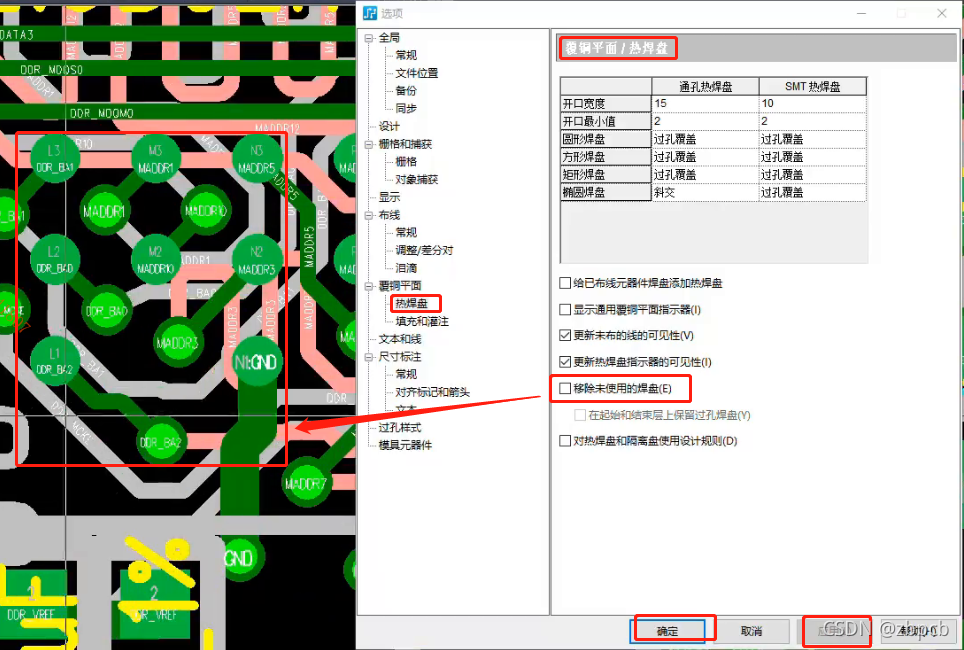

 过孔上的圈圈是指“隔离盘”，一般情况下都不会使用到。“隔离盘”的隐藏方法：在layout界面，快捷方式“Ctrl+Enter”打开“选项”窗口，在“覆铜平面/热焊盘”界面，取消√“移除未使用的焊盘”，点击“应用”并“关闭”即可。操作如下图所示：

 以上便是PADS VX 方框、圈圈、XX的隐藏方法
