DLNA＆DTCP-IP、地デジ/BS/CS放送の録画を他の機器へ転送するしくみ
家庭内のネットワークで録画番組を別の部屋のテレビで見る――。今では当たり前の光景ですが、これを支えているのが DLNAとDTCP-IP という2つの規格です。
テレビの外付HDDやBDレコーダーなどに録画されている番組の機器間のコピーやムーブの際にも、このDLNAとDTCP-IPというしくみが使用されています。
一言でいうと、**DLNAは「つなぐためのルール」**であり、**DTCP-IPは「著作権を守るための鍵」**です。これらがどのように連携しているのか、歴史的背景を交えて詳しく解説します。
1. DLNA (Digital Living Network Alliance)
1-1. 歴史的背景
2000年代初頭、デジタル家電（テレビ、PC、レコーダーなど）が普及し始めましたが、メーカーごとに通信規格がバラバラで、相互接続が難しいという課題がありました。
これを受け、2003年にソニーやインテル、パナソニックなどの主要メーカーが中心となり、**「メーカーを問わずデジタル家電を相互接続する」**ことを目的とした業界団体「DLNA」が設立されました。
1-2. 基本的なしくみ
DLNAは新しい技術をゼロから作ったわけではなく、既存の標準技術（IP, HTTP, UPnPなど）を組み合わせて、家電向けの「ガイドライン」を定めたものです。
主要な役割（デバイスクラス）は以下の通りです。
DMS (Digital Media Server): コンテンツを保存・配信する側（レコーダー、NAS、PCなど）
DMP (Digital Media Player): コンテンツを再生する側（テレビ、スマホ、タブレットなど）
DMC (Digital Media Controller): スマホなどで操作して、DMSの映像をDMPに映す「リモコン」役
2. DTCP-IP (Digital Transmission Content Protection over IP)
2-1. 歴史的背景
DLNAによって映像をネットワーク越しに送れるようになりましたが、ここで問題になったのが**「著作権保護（DRM）」**です。 日本の地デジ放送などはコピーガードがかかっており、そのままDLNAで配信すると、ネットワーク上で不正にコピーされるリスクがありました。この「暗号化されたままネットワークを通す」ための仕組みとして開発されたのがDTCP-IPです。
2-2. 基本的なしくみ
DTCP-IPは、コンテンツを伝送する際に以下のステップを踏みます。
機器認証: 送信側と受信側がお互いに「正規の機器か」を確認。
鍵交換: 映像を復号するための「共通鍵」を安全に共有。
暗号化伝送: 映像データを暗号化して送信。受信側でしか解除できないようにする。
注記: DTCP-IPには「コピー回数（ダビング10など）」の制限を維持する機能も含まれています。
3. DLNAとDTCP-IPの関係性

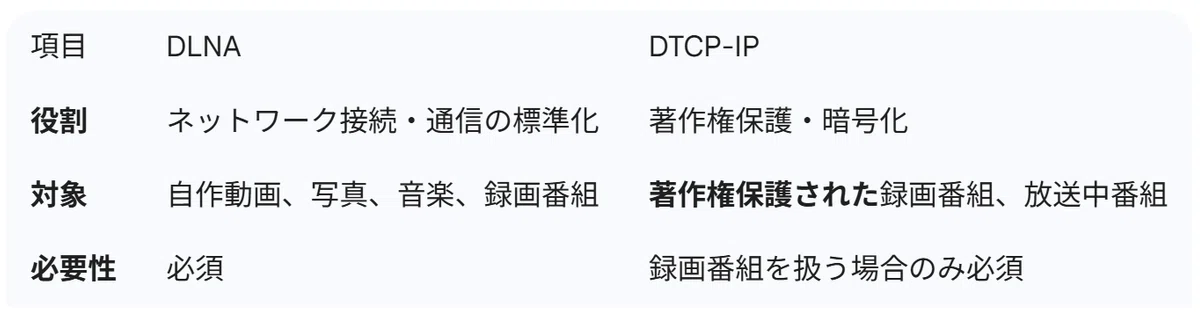

3-1. DLNAとDTCP-IPの関係
これら2つは、**「器（DLNA）」と「中身のセキュリティ（DTCP-IP）」**の関係にあります。
3-2. 具体的な動作の流れ
例：リビングのレコーダーの録画を寝室のテレビで見る
DLNAの役割: 寝室のテレビがリビングのレコーダーを見つけ、録画リストを取得する。
DTCP-IPの役割: テレビが再生をリクエストすると、両者間で「秘密の鍵」を交換。
連携: レコーダーは映像をDTCP-IPで暗号化し、DLNAのプロトコル（HTTP）に乗せて送信。テレビ側で復号して再生。
4. 現状と後継規格（DLNAの解散とその後）
実は、DLNAという団体自体は2017年にその役割を終えて解散しています。しかし、その技術仕様は「DLNA規格」として定着しており、現在も多くの機器で採用されています。
また、近年ではDTCP-IPをさらに発展させた**「DTCP+」**が登場しました。
DTCP-IP: 原則、家の中（同一セグメント）での視聴に限定。
DTCP+: インターネットを経由して、外出先から自宅の録画番組を見る「リモート視聴」に対応。
5. DLNAとDTCP-IPのまとめ
DLNAは、異なるメーカーの機器同士をネットワークでつなぐための共通言語。
DTCP-IPは、日本の地デジなどのコピーガードがかかった映像を安全に運ぶための暗号化技術。
この2つが揃うことで初めて、私たちは「録画番組を家中のどこでも楽しめる」ようになっています。
6. デバイス間の具体的な連携例
DLNAとDTCP-IPが、具体的に家の中のデバイス間でどのようにデータをやり取りしているのか、4つの代表的なケースを挙げて深掘り解説します。
重要なのは、「著作権保護があるコンテンツ（録画番組など）」か「ないコンテンツ（自作動画・写真）」かによって、DTCP-IPの出番が決まるという点です。
6-1. リビングのレコーダー ➡ 寝室のテレビ（録画番組の視聴）
最も一般的で、DLNAとDTCP-IPがフル活用されるケースです。
活用シーン: リビングにあるブルーレイレコーダーに録画したドラマを、寝室にある別のメーカーのテレビで見る。
しくみ: * DLNA: 寝室のテレビ（DMP）が、リビングのレコーダー（DMS）に対して「録画番組のリストを見せて」とリクエストし、画面に一覧を表示します。
DTCP-IP: ユーザーが再生ボタンを押すと、レコーダーとテレビの間で「コピーガードを外さずにデータを渡すための暗号鍵」を交換します。
結果: 映像データは暗号化されたままネットワークを流れ、テレビの中だけで復号（解除）されて再生されます。
6-2. スマホ・タブレット ➡ リビングのテレビ（写真・動画の投影）
このケースでは、多くの場合 DTCP-IPは不要 です。
活用シーン: スマホで撮った旅行の写真や動画を、家族で見るためにテレビの大画面に映し出す。
しくみ:
DLNA: スマホが「DMS（サーバー）」または「DMC（コントローラー）」として動作します。スマホ内の写真データをDLNAの規格に沿ってテレビに送ります。
DTCP-IPの不在: スマホで撮った写真には著作権保護（暗号化）がかかっていないため、DTCP-IPによる認証ステップを飛ばして、直接DLNAの通信だけで表示されます。
補足: 最近では「キャスト機能（Google Cast等）」が主流ですが、古いスマートテレビやNASアプリでは依然としてDLNAがベース技術として使われています。
6-3. PC ➡ レコーダー / テレビ（メディアサーバー化）
PCを「巨大な放送局」として活用するパターンです。
活用シーン: PCに保存してある大量のMP3音楽や動画ファイルを、ネットワーク経由でテレビのスピーカーやレコーダーから再生する。
しくみ:
DLNA: Windows Media Playerなどのソフトを「サーバー設定」にすると、PCがDLNAの**DMS（サーバー）**になります。
相互運用: テレビ側からPC内のフォルダ階層をたどって、好きな音楽ファイルを再生できます。
PCでのDTCP-IP: PCでテレビ視聴（PC用チューナー）をしている場合、その録画番組をテレビに飛ばすには、PC側に「sMedio TV Suite」などのDTCP-IP対応クライアントソフトが必要になります。
6-4. レコーダー ➡ スマホ・タブレット（持ち出し・ストリーミング）
現在、最もニーズが高い「どこでも視聴」の形です。
活用シーン: お風呂やキッチンで、スマホを使って録画番組を見る。
しくみ:
DLNA + DTCP-IP: スマホにインストールした専用アプリ（例：DiXiM Playやメーカー純正アプリ）が、レコーダーに対してDTCP-IPの認証を行います。
トランスコード: 録画データはそのままではスマホで再生するには重すぎるため、レコーダー側で「スマホで見やすいサイズ」にリアルタイム変換（トランスコード）してから、DLNA/DTCP-IPのルートに乗せて配信します。

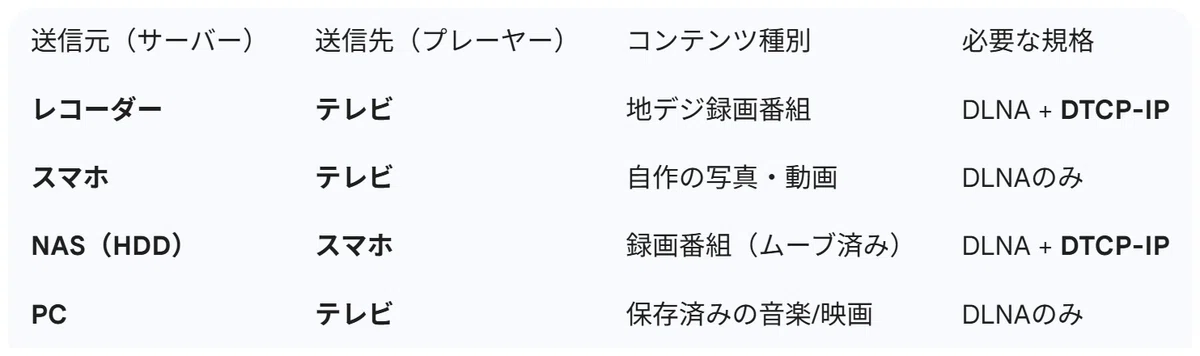

6-5. デバイス間の連携まとめ
6-6. 💡接続がうまくいかない時のチェックポイント
「機器はDLNA対応なのに、録画番組だけ見られない」というトラブルの多くは、再生側のデバイス（スマホや古いPC）がDTCP-IPに対応していないことが原因です。DLNAは「道」を作りますが、DTCP-IPは「通行証」がないと中身を見せてくれないからです。
7. DLNAとDTCP-IPは双方向通信による制御と認証
DLNAとDTCP-IPは、「通信のやり取り（制御）」は双方向ですが、「コンテンツの流れ」は役割によって方向が決まる、というのが正確な表現になります。
また、最近の機器は「送る側」と「受ける側」の両方の機能を備えていることが多いため、システム全体で見れば双方向のような活用が可能です。
具体的に、どのような部分が「双方向」なのかを整理して解説します。
7-1. 制御と認証は「完全な双方向」
DLNAやDTCP-IPで映像を流す前には、必ずデバイス間での「会話」が発生します。
DLNAの会話: * 受信側：「どんな動画を持ってる？」
送信側：「こんなリストがあるよ」
受信側：「じゃあ、この動画をこの形式で送って」
DTCP-IPの認証:
送信側：「君は正規の機器かい？」
受信側：「はい、証明書はこれです」
送信側：「よし、じゃあ暗号を解くための鍵を渡すよ」
このように、再生が始まるまでは激しく双方向のパケットが飛び交っています。
7-2. コンテンツ移動（ムーブ・コピー）での活用
「レコーダーで見ている映像をテレビに飛ばす」だけでなく、**「レコーダーから別のレコーダー（またはNAS）へ中身を引っ越す」**という双方向の使い道があります。
ダビング（ムーブ）: レコーダーの容量がいっぱいになった際、ネットワーク経由でNAS（ネットワークHDD）へ番組を移動させます。
アップロード: スマホで撮った写真を、DLNA経由でレコーダーのHDDに保存（アップロード）する機能を持つ機器もあります。
この場合、データの流れは「スマホ・カメラ → レコーダー」となり、再生時とは逆方向になります。
7-3. 「一人二役」のデバイスが増えている
レコーダーに録画された番組をテレビで視聴する場合は、「レコーダー＝サーバー（送る側）」「テレビ＝プレーヤー（受ける側）」となりますが、実際には多くの機器が**両方の機能（DMSとDMP）**を持っています。
テレビの場合: レコーダーの録画を見る「プレーヤー」でありながら、テレビに繋いだ外付けHDDの録画番組をスマホに配信する「サーバー」にもなります。
PCの場合: PC内の動画をテレビに見せる「サーバー」にもなれば、レコーダーの録画をPC画面で見る「プレーヤー」にもなります。
つまり： 物理的な「線」は一本のネットワークですが、その上を流れるデータの役割（サーバー役かプレーヤー役か）が、その時々の操作によって入れ替わっているのです。
7-4. 実際の活用例：双方向的なやり取り
例えば、以下のような流れは日常的に行われています。
**スマホ（DMC）**で操作して、
**レコーダー（DMS）**にある録画番組を、
**テレビ（DMP）**に映し出す。
この時、スマホは「司令塔」、レコーダーは「素材提供」、テレビは「出口」として、3つのデバイスが三つ巴で双方向に通信し合っています。
7-5. 双方向通信とコンテンツの流れまとめ
物理的・プロトコル的: 常に双方向で通信している。
コンテンツの流れ: その時の「サーバー」から「プレーヤー」への一方向だが、役割を交代すれば逆方向も可能。
8. DLNAとDTCP-IPのバージョンと相性問題
DLNAとDTCP-IPにはそれぞれバージョンが存在し、それらが組み合わさることで機能が拡張されてきました。しかし、**「規格上は対応しているはずなのに動かない」**という、いわゆる「相性問題」も少なからず存在します。体系的に整理して解説します。
8-1. DLNAとDTCP-IPの主要バージョン
DLNAの進化
DLNAは「ガイドライン（指針）」であり、バージョンが上がるごとに対象デバイスが増えていきました。
v1.0 (2004年): PCとレコーダー間の通信がメイン。音楽と静止画のみ。
v1.5 (2006年): 最も普及したバージョン。 スマホやタブレット、デジタルメディアレンダラー（DMR）などが追加され、動画配信が本格化しました。
v2.0 / v3.0以降: 4K対応や省電力化などが進みましたが、2017年の団体解散により、現在は「v1.5」をベースにした実装が一般的です。
DTCP-IPの進化
DTCP-IPはセキュリティの根幹であるため、バージョンによって「できること」が大きく異なります。
v1.1: 初期の標準。家の中（同一セグメント）でのストリーミング再生。
v1.2: 「ムーブ（移動）」機能の追加。レコーダーからNASへ録画番組を移動できるようになりました。
v1.3: **「リモート視聴（DTCP+）」**の概念が登場。外出先からのアクセスを想定。
v1.4 / v1.5: 4K放送（スカパー！4Kなど）の著作権保護や、より高度な暗号化に対応。
8-2. 「相性問題」が起こる3つの主な原因
「同じメーカーならつながるのに、メーカーを変えるとうまくいかない」理由は、主に以下の3点に集約されます。
① メディアフォーマットの不一致（DLNA側の問題）
DLNAは「つなぐ」ルールですが、映像の「形式（コーデック）」までは厳格に縛っていません。
例: レコーダーが「MPEG-2」形式で配信しているのに、スマホ側が「H.264」しか再生できない場合、画面は真っ暗なままになります。
解決策: 最近のレコーダーには、相手に合わせて形式を変換する「リアルタイム・トランスコード」機能がありますが、この変換処理の相性で失敗することがあります。
② ネットワーク構成と「機器発見」の失敗
DLNAは「UPnP」という技術で機器を探しますが、これがネットワーク機器（ルーターやHUB）によって遮断されることがあります。
例: Wi-Fiルーターの「プライバシーセパレーター」機能がオンだと、スマホからレコーダーが見えなくなります。
相性: 特定のルーターを介すと、DTCP-IPの認証に必要なパケットが遅延し、タイムアウトで接続失敗になるケースがあります。
③ 暗号化の解釈（DTCP-IP側の問題）
これが最も厄介な「相性」です。DTCP-IPは非常に厳しいセキュリティチェックを行います。
例: 認証のプロセスで、送信側（レコーダー）が求める応答速度やセキュリティレベルに、受信側（格安タブレットなど）が微妙に応えられないと、不正な機器とみなされて再生が拒否されます。

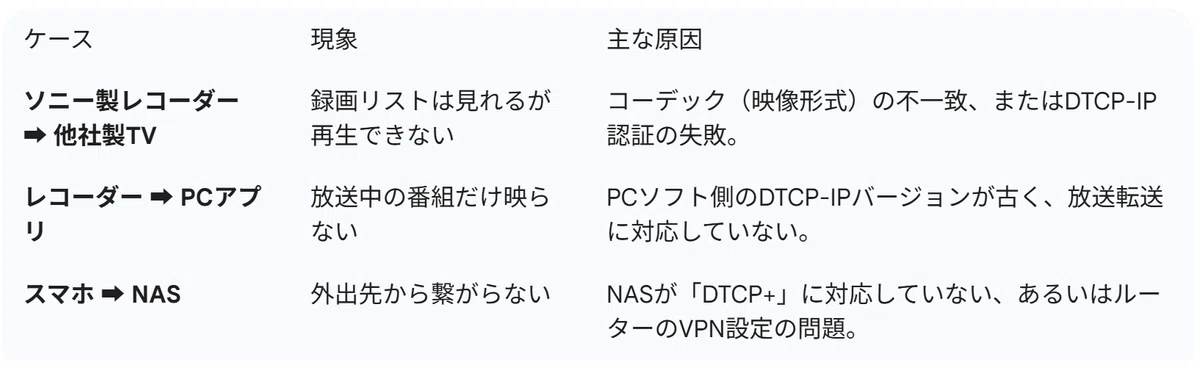

8-3. 具体的な互換性トラブルの例
8-4. 💡アドバイス：失敗しないための選び方
もし、これから機器を揃えるのであれば、以下の2点を意識すると「相性問題」を最小限に抑えられます。
「DLNA Certified (1.5以上)」 かつ 「DTCP-IP対応」 ロゴがあるか確認する。
サードパーティ製アプリを活用する: メーカー純正アプリよりも、**「DiXiM Play」**のような多くのメーカーと互換性テストを行っている汎用再生アプリを使う方が、相性問題を回避しやすい傾向にあります。
