【スタジオ店長の日常】「音を出さずにアンプをテスト！ダミーロードの簡単製作法」
ご覧いただきありがとうございます！
東京都 武蔵小金井にある音楽スタジオ『studio34』店長のカツミです。
スタジオの日常やアンプ修理などをブログにしています。
はじめに
今回は【スタジオ店長の日常】ということで、
アンプ修理に必需品の『#ダミーロード』を作ってみました♪
ぜひ最後までご覧ください♪
アンプや楽器の修理を全て”独学”で行っており、
決して正しい方法ではありませんので、
この記事を読んで修理される場合は
※自己責任でお願い致します。
前回の記事を見てない方はぜひこちらもご覧ください★
ダミーロードって何？
ギターアンプを修理したりメンテナンスする時、
「音を出さずに安全にテストしたい」
と思ったことはありませんか？
そんな時に便利なのが ”ダミーロード”です！
スピーカーの代わりにアンプへ負荷をかけ、出力を熱に変換してくれる装置
つまり、音が出ないスピーカーです！
今まで、修理後はマーシャルのキャビに繋いで
音出しチェックをしていましたが
正直、修理した後に「本当に音出しして大丈夫か？」
って何度、思ったことか・・( ´Д`)y━･~~
ノイズがまだ残っていた場合、電源ONした瞬間爆音が出たらどうしようとか
色々、考えるわけですが、そのストレスから解放されるわけなんです。
でも「音が出ないならどうやって使うの」「なんの為に使うの」
といった疑問がありますが
用途を簡単に説明させて頂きますと、
1. オシロスコープでの波形確認
アンプに信号を入力し、出力波形をオシロスコープで測定する際
実際のスピーカーを繋ぐと大音量になってしまう
ダミーロードなら静かに波形だけを確認できる
歪みの有無、発振やノイズのチェックが可能
2. バイアス調整
真空管アンプのバイアスを調整する時
アンプを 実際に負荷がかかった状態 にする必要がある
スピーカーを鳴らさずに調整できるので安全
ヒューズ飛びや真空管への過負荷を防止
3. 修理・メンテナンスの動作確認
出力段や電源部の修理後に、スピーカーを繋ぐ前にテストできる
短絡や暴走があっても「スピーカーを壊さずに済む」
など、
とにかく修理の際は必需品みたいです・・
今まで使ってなかったので恥ずかしい限りですが(｀・ω・´)
市販品もありますが、実は材料さえそろえれば意外と簡単に自作できるということで、
今回は、実際にアンプのチェック用に作ったダミーロードを例に、必要な材料から作り方、注意点までをまとめました。
「修理や調整をしたいけど、大音量は出せない…」
という方にもおすすめの機材なのでぜひ参考に〜( ＾∀＾)
用意するもの

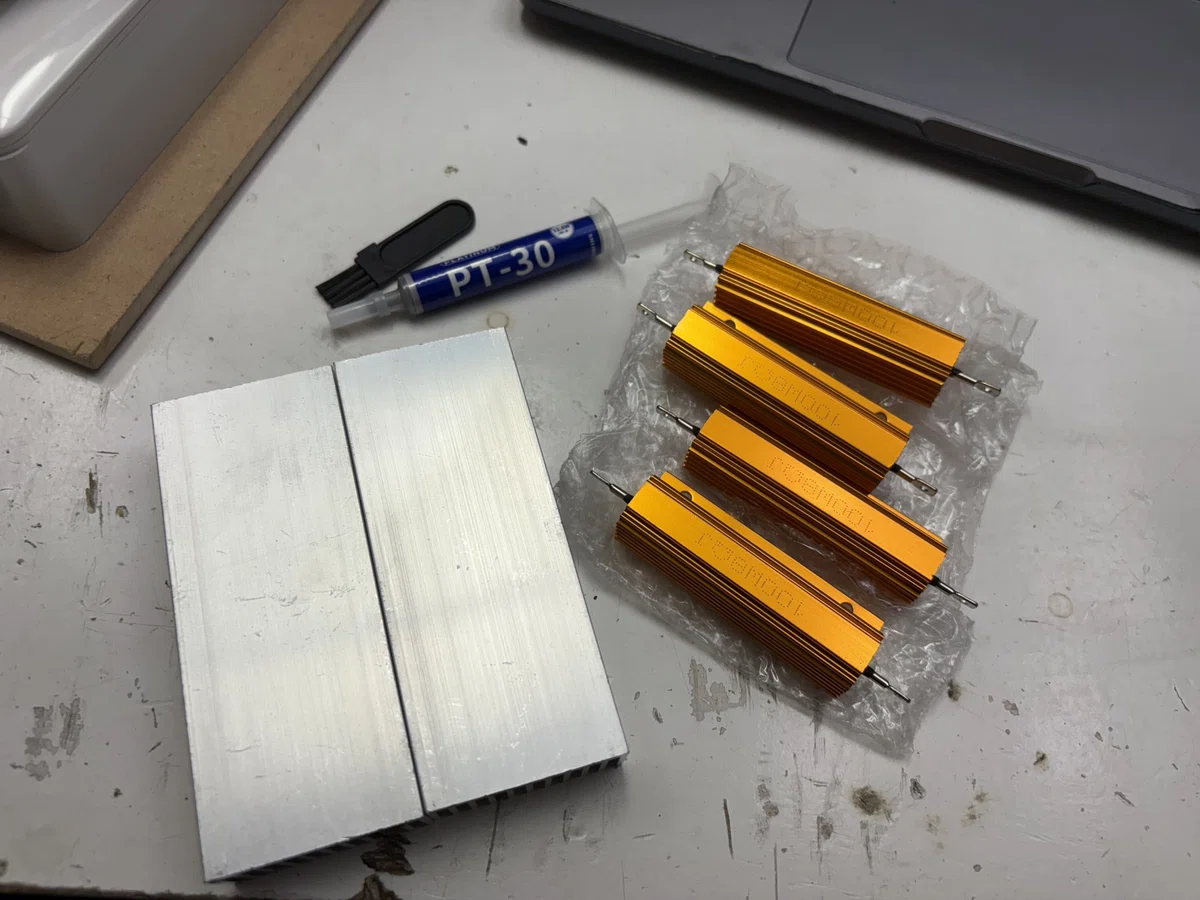

今回使ったのは以下の材料です。
セメント抵抗（合計で8Ω前後になるように組み合わせ）
冷却用熱伝導グリス
ヒートシンク
配線材←延長コードなどの線を再利用
スピコン端子 または フォンプラグ（アンプ出力に合わせる）
👉 ポイントは 抵抗のワット数を大きめにすること。
10Wクラスでも動作しますが、修理やテストでは余裕をもって50W級のものを使うと安心です。
配線前の組立

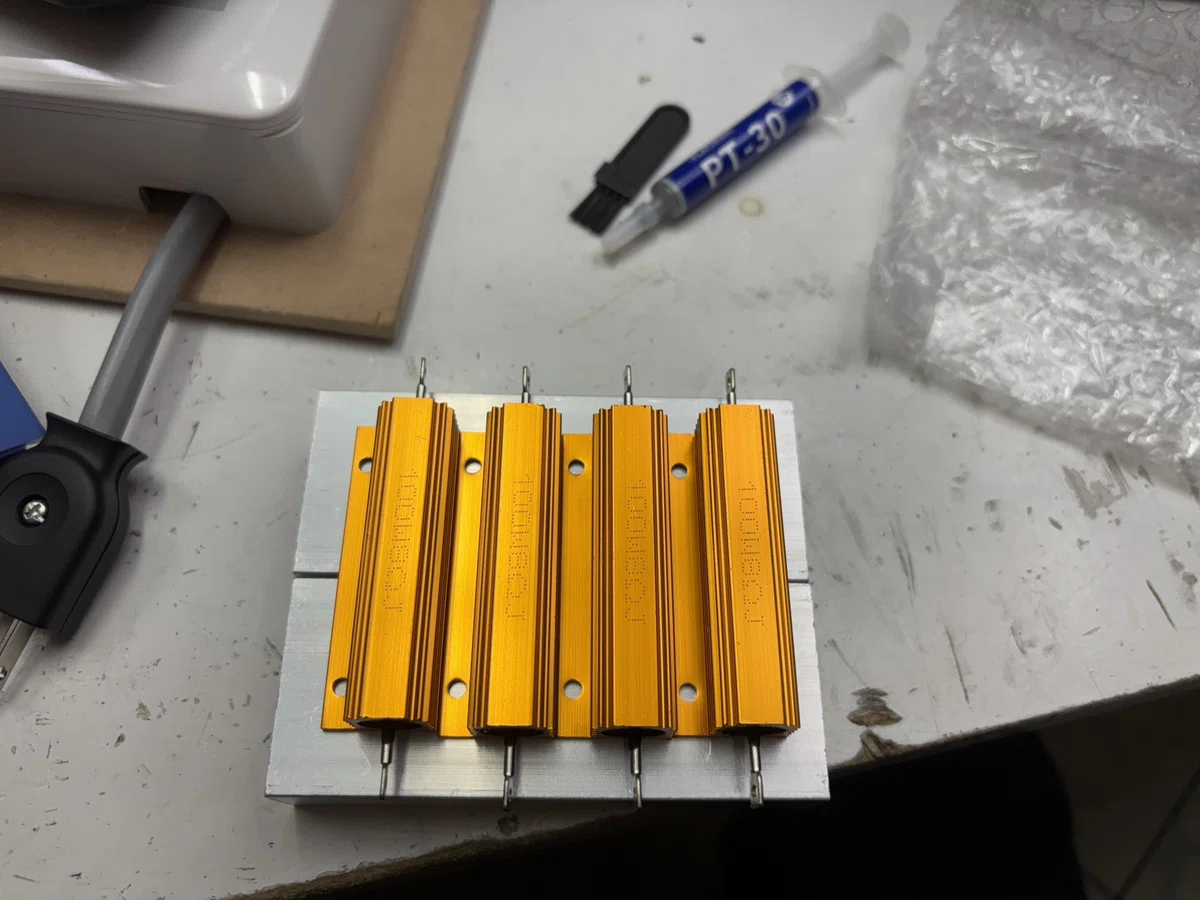

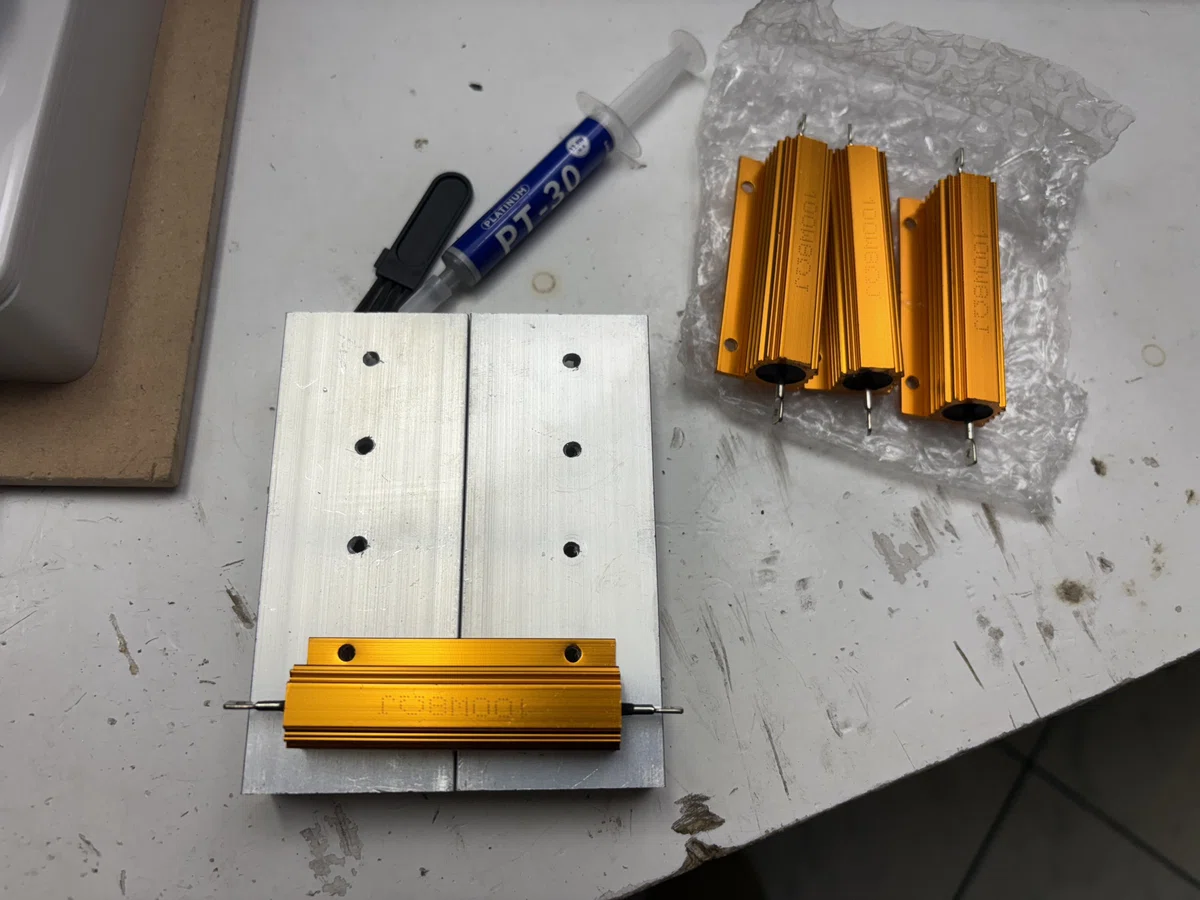

1.位置決め
サイズを調べずに買いましたが
ピッタリ！
オレンジ色が好きなので、
この抵抗器とメタリック感がたまらない！( ^ω^ )

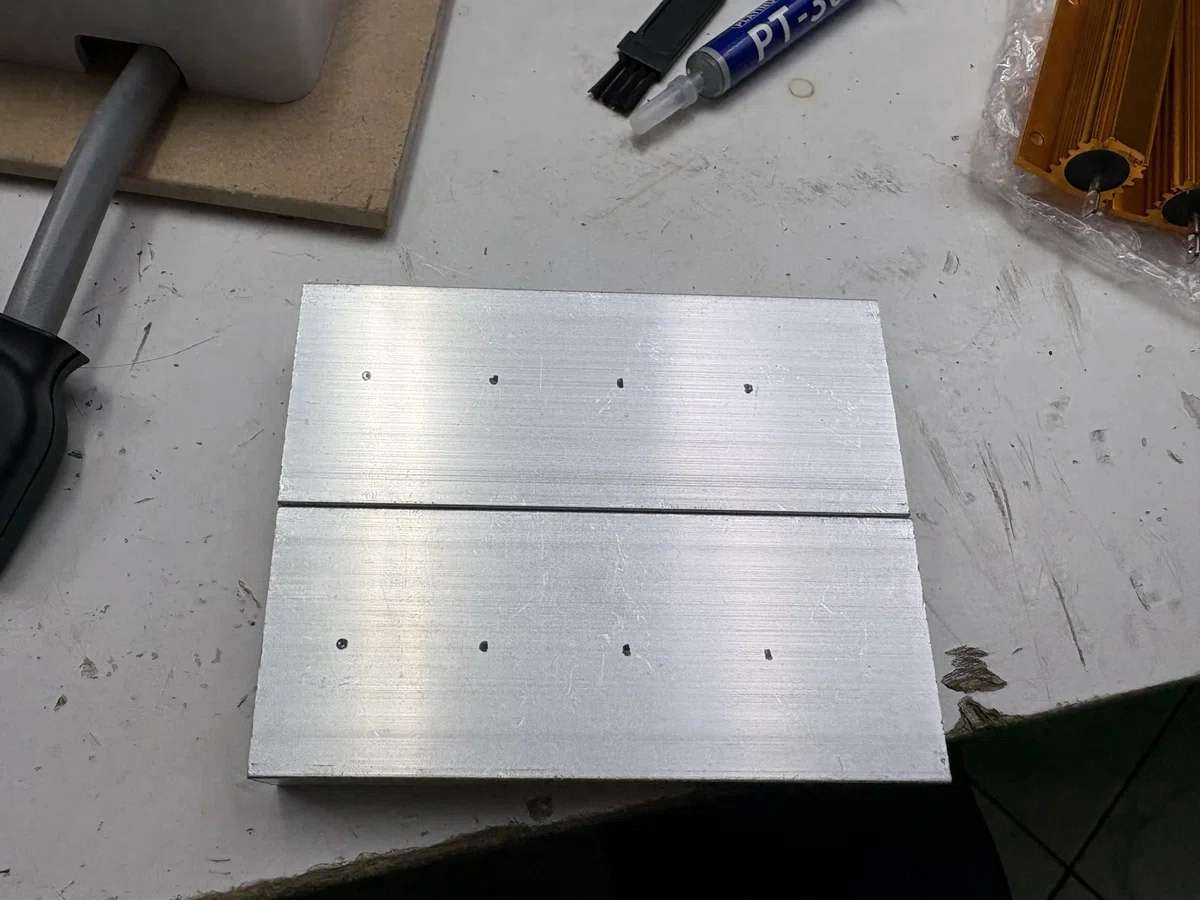

2.ヒートシンクに穴あけ
電動ドライバーを使ってゴリゴリヒートシンクを削っていきます。

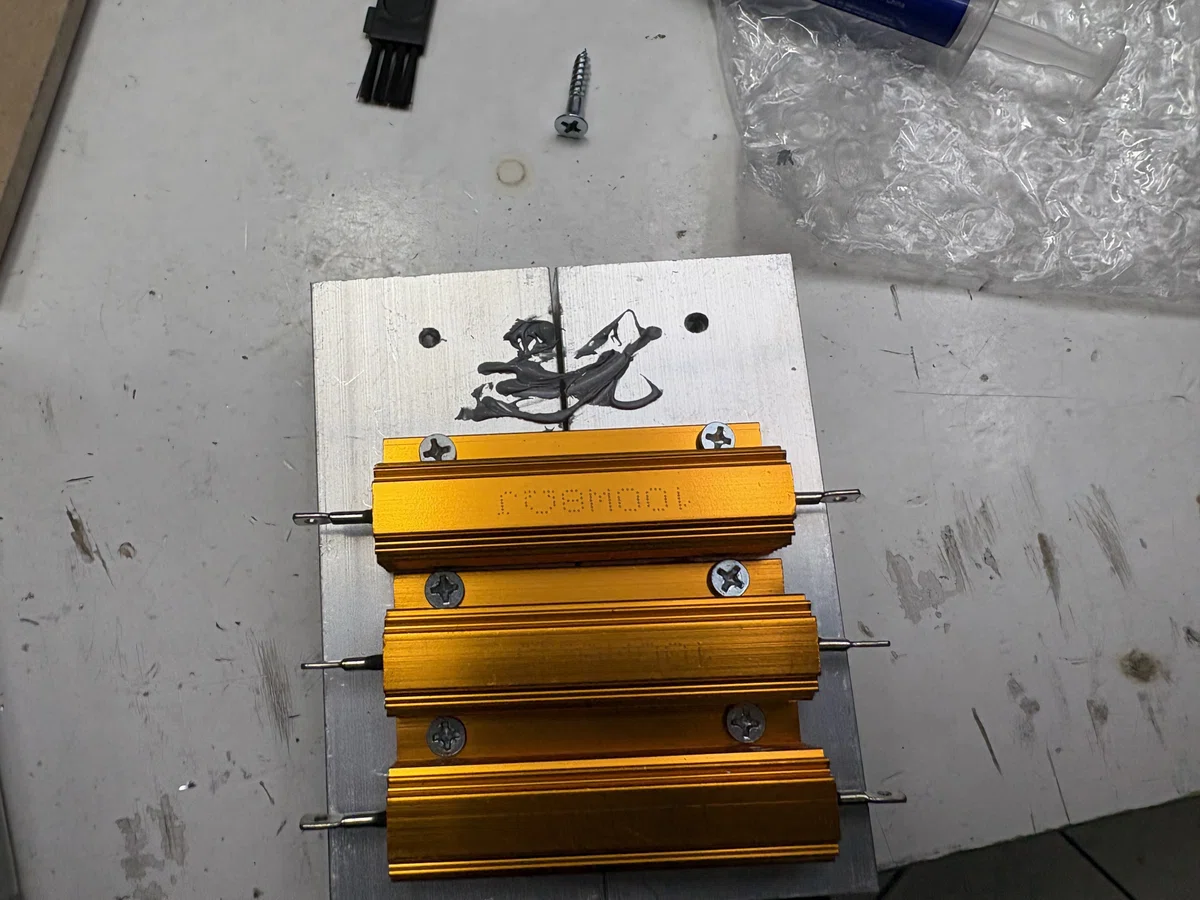

3.冷却グリスを設置面に塗る

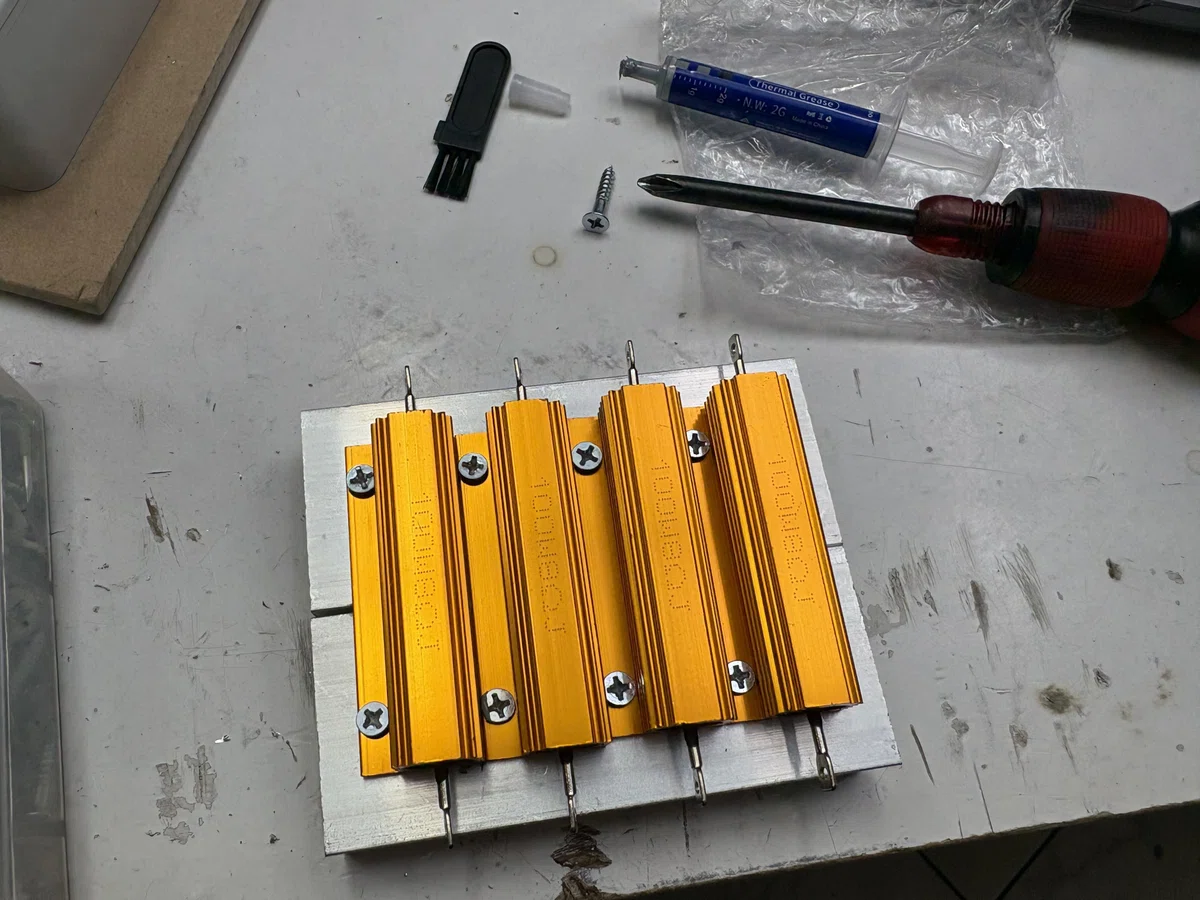

4.完成！
ちょっとヒートシンクがずれてしまいましたが、
ちゃんと使えるはず！( ^ω^ )
さて、次は配線をしていきます♪
作り方の手順

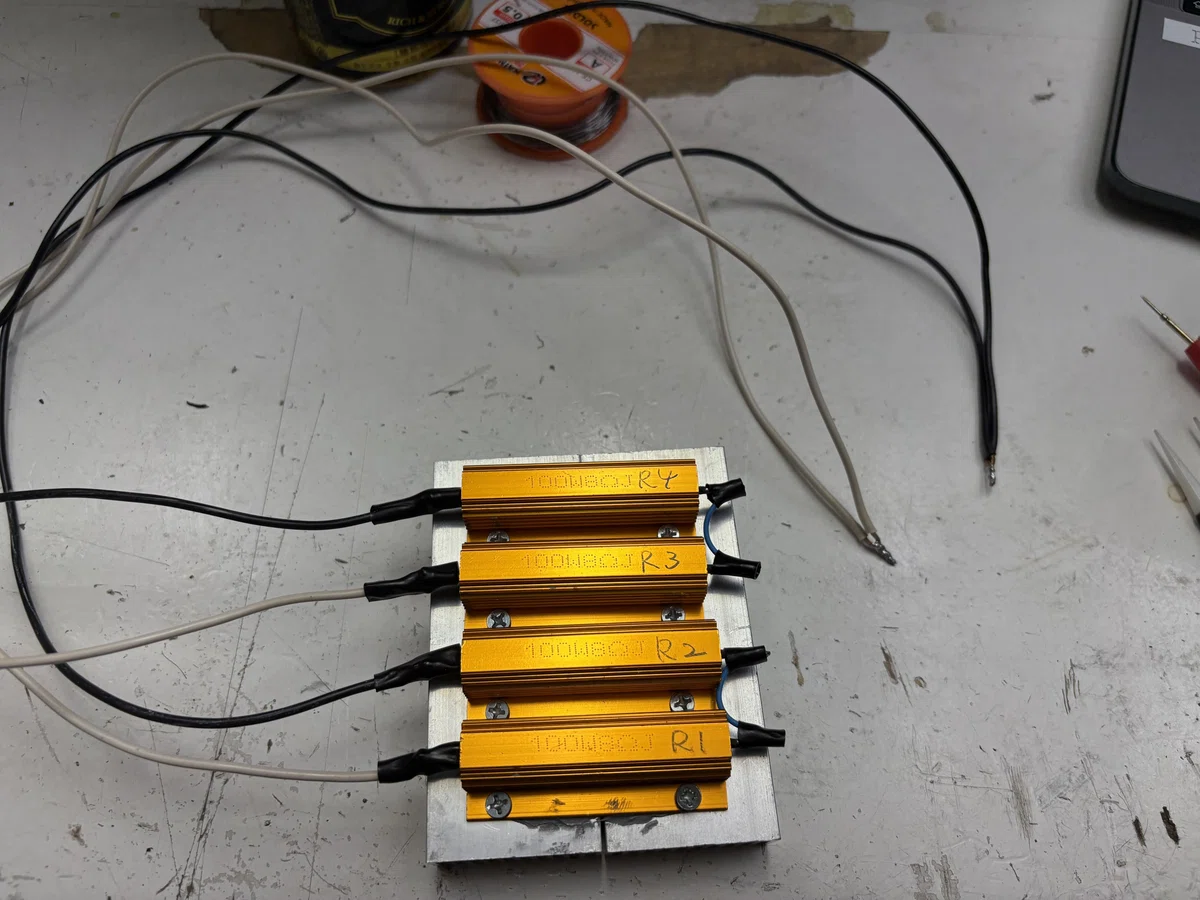

抵抗を組み合わせる
直列や並列でつなぎ、合計抵抗値を8Ω前後に調整。
今回は測定結果で 8.7Ω になりました。配線をまとめる
R1とR3をまとめる（白線）
R2とR4をまとめる（黒線）
→ それぞれを端子の「プラス」と「マイナス」に接続。
端子に接続する
フォンプラグにハンダ付けして、アンプへ繋げられるようにします。
チェック方法
さて！、順調に組立終わったので
ちゃんとできているか、テスターで確認。
導通チェック → 正しく繋がっているか確認
抵抗値の測定 → 今回は8.7Ω、問題なし
この確認を怠ると、アンプに余計な負担をかけてしまうので注意が必要です。
実際にアンプで試してみた

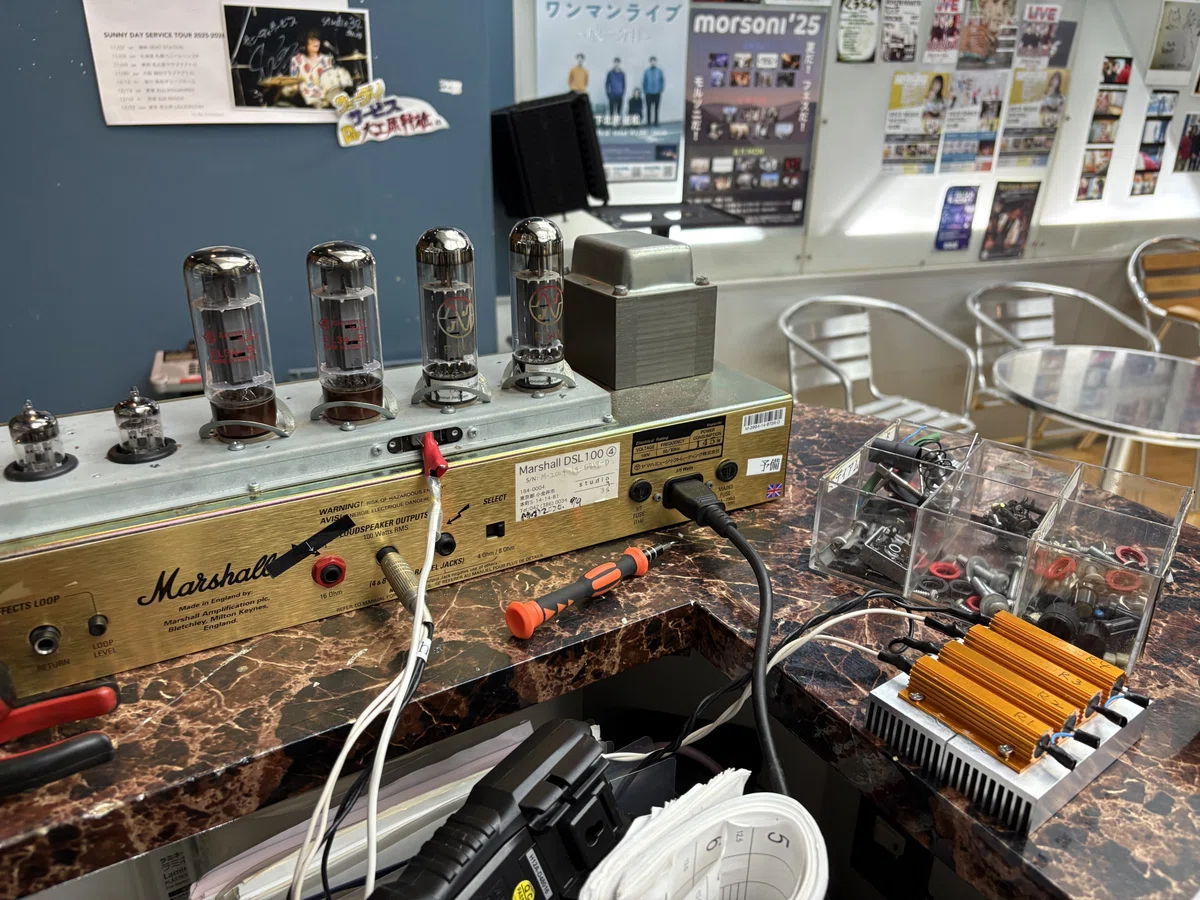

完成したダミーロードをフォンプラグで接続し、マーシャル JCM2000 のスピーカーアウトへ繋いでテストしました。
接続先は 8Ω端子 がベスト。
16Ω端子に繋ぐよりも安全で、アンプに無理がかかりません。
アンプの動作確認で真空管ソケットやバイアス調節に何事もなく利用できました♪
使用時の注意点
発熱に注意！
抵抗はかなり熱くなります。耐熱性・放熱性を意識して設計しましょう。ワット数に余裕を持つ → 50Wクラス推奨。
大音量で長時間の使用は避ける。
接続前に必ずテスターでチェック。
まとめ
今回はダミーロードを自作すれば、
ギターアンプの修理や調整がぐっと楽になります。
オシロスコープを使う際には必ず必要になるので
今回は自作してみましたが、
材料費も安価で、作り方もシンプル。
何より「音を出さずにテストできる」というのは大きなメリットですね！
アンプ修理を安全に行いたい方は、ぜひ自作ダミーロードに挑戦してみてください！٩( ᐛ )و
