【機材修理】エフェクター『BOSS OD-2』（オーバードライブ）
ご覧いただきありがとうございます！
東京都 武蔵小金井にある音楽スタジオ『studio34』店長のカツミです。
スタジオの日常やアンプ修理などをブログにしています。
はじめに
アンプや楽器の修理を全て独学で行っており、
決して正しい方法ではありませんので、
この記事を読んで修理される場合は
※自己責任でお願い致します。
今回は「 #機材修理編 」です！
前回のブログを見ていただいた方から
「いくつか修理して欲しいエフェクターがある」
とのことで、その一つである
BOSSエフェクターの『OD-2（Turbo Over Drive）』
の修理を行いましたのでぜひご覧ください♪
前回のブログ
前回、KORG 『Pitch black Advance』(チューナーエフェクター)の
ブログをアップさせていただきましたので
まだ見ていない方はぜひご覧下さい♪
依頼内容
動作チェック

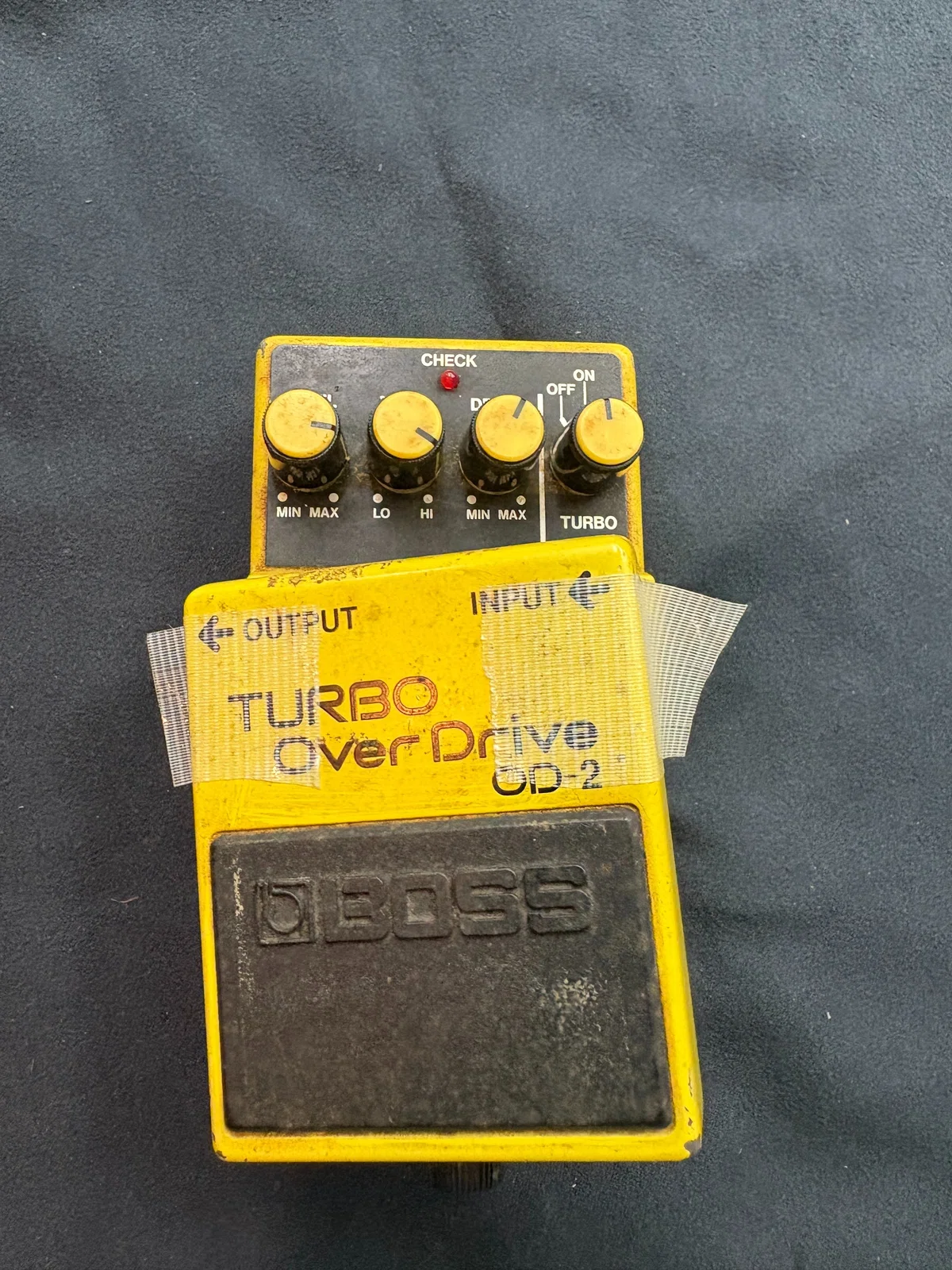

エフェクターが届いたので早速チェック！
恐る恐るアダプタを接続しスイッチON・・
ピカッ💡LEDランプ光るじゃん( ・∇・)//
たまたまかもしれないので何度かON／OFFしてみるも
電源が付かない症状は見つからず。。
念の為、アンプに接続してチェックをしてみました。
・電源問題なし
・音量は変わらず出力問題なし
・ツマミ問題なし⚠️ツマミのガリあり
店長考察
依頼内容のLEDが付かない症状ですが、
チェック時に、恐らく以下のことが考えられます。
・電源アダプタにセンタープラスを使用
・シールドを繋げずにチェックした
・電源アダプタにセンタープラスを使用
OD-2に限らず、日本のエフェクターは
主に「センターマイナス」で動作します
なので、センタープラスの電源アダプタを使用すると
基盤の設計上、電源が付かなかったり
最悪、故障するので注意！⚠️
・シールドを繋げずにチェックした
なぜなら、BOSSエフェクターに限らず、
”ステレオジャックを電源スイッチとして使用しているのでシールドを挿さないと電源がつかない”設計です。
中にはシールドを挿さなくても電源が付くエフェクターもありますが、
ほとんどステレオジャックを採用しています。
RINGにつながる電池スナップのマイナス(-)側がグランドに落ちることでエフェクターの回路とつながりエフェクターが電池で動作するようになる。
チェックして使用上の問題はなかったのですが、
”ツマミのガリ”が気になり、せっかくなので
お客様に了承をいただき修理することに。
「ツマミ ガリ」とは、電子機器のボリュームやトーンなどのツマミ（ノブ）を回した際に発生する「ガリガリ」という雑音のことです。これは、ツマミの内部にある接点部分の接触不良が原因で起こります。
修理開始
分解
それでは、分解してみていきましょう！

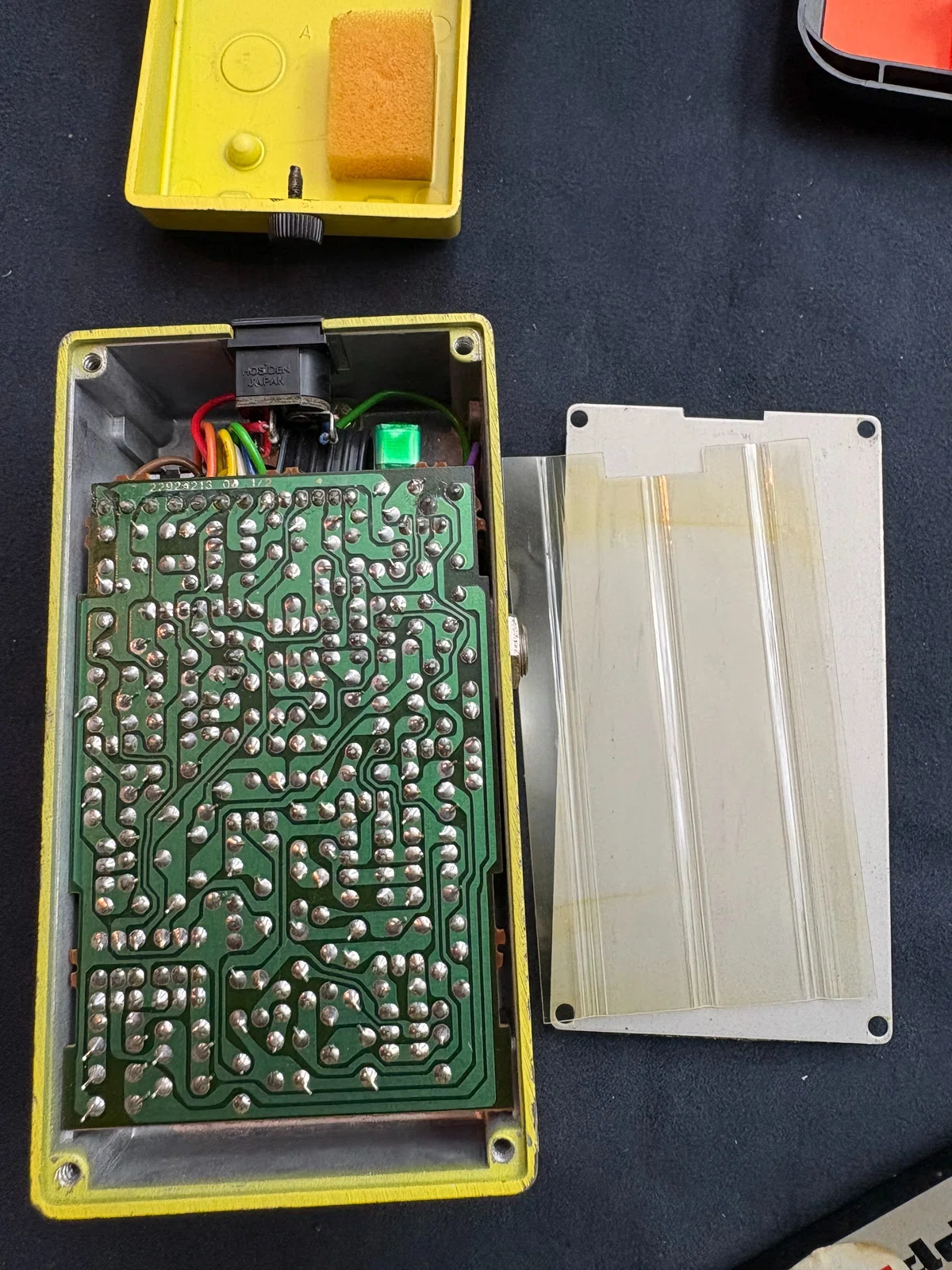

BOSSのコンパクトエフェクターは基本的に
裏のネジ４箇所を取れば基盤が出てくるので
とても親切です、、、
と！、言いたいところですが、ここからの作業が
とても慎重にやらなければいけない。。

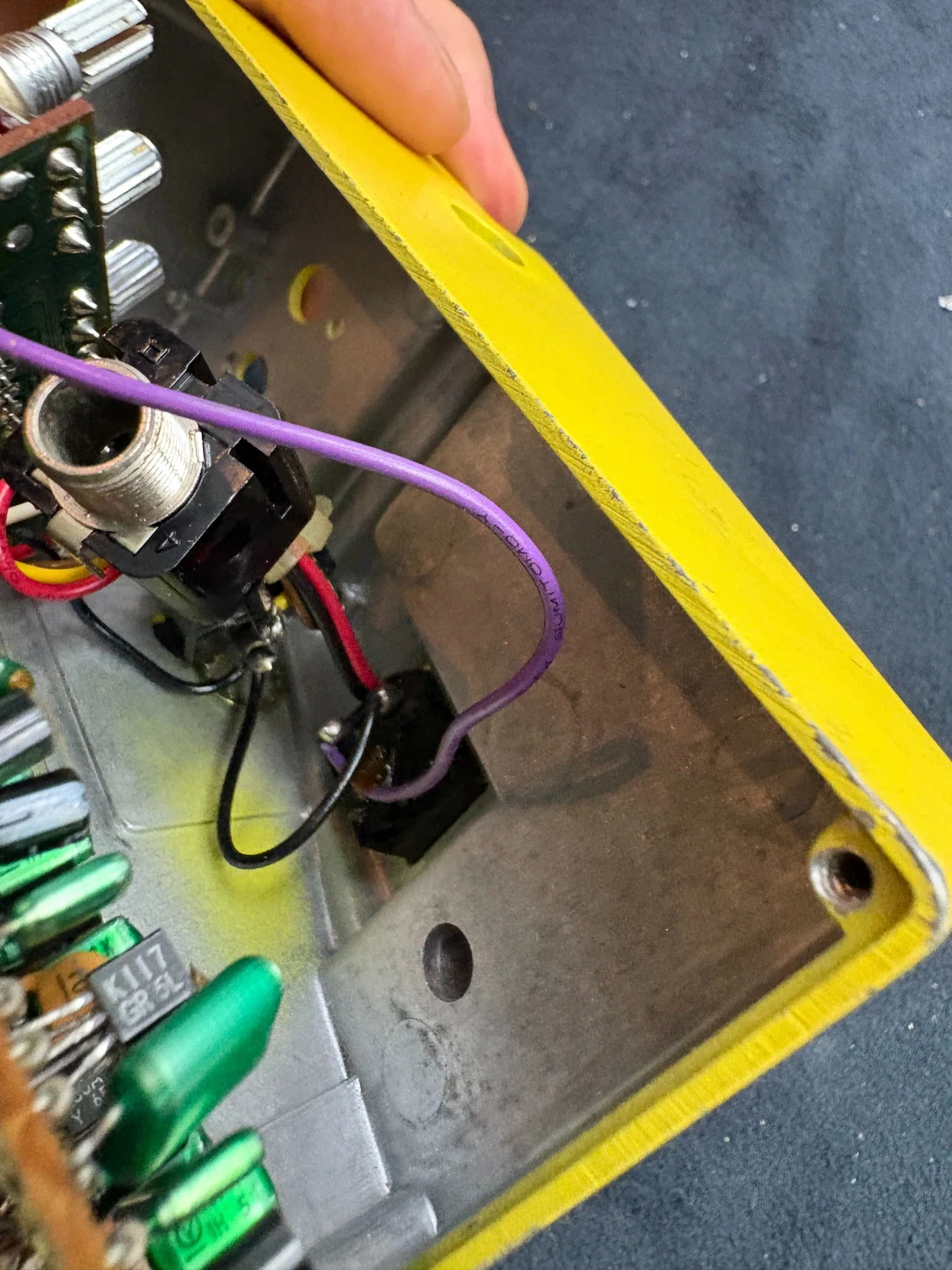

こんな感じで、スイッチと基盤を繋ぐケーブルのハンダを取らないと基盤が取り出せない！！
それとケーブルが細いので下手に曲げたり引っ張ったりすると
すぐケーブルがちぎれるので厄介です👿
ですが今回は基盤ではなくツマミの接点を修理したいのでケーブルを取らなくても大丈夫！、それでも慎重にやります。。( ˊ̱˂˃ˋ̱ )

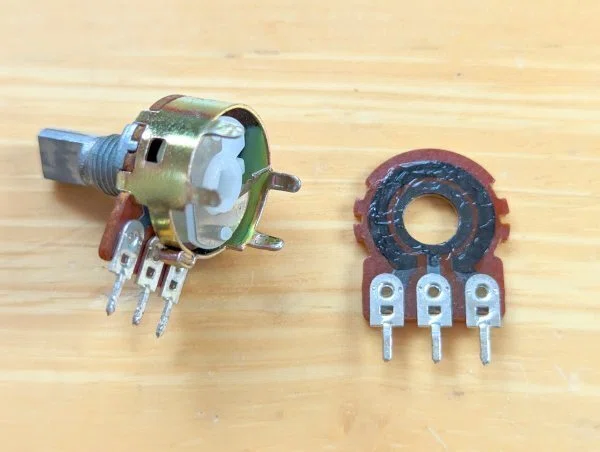

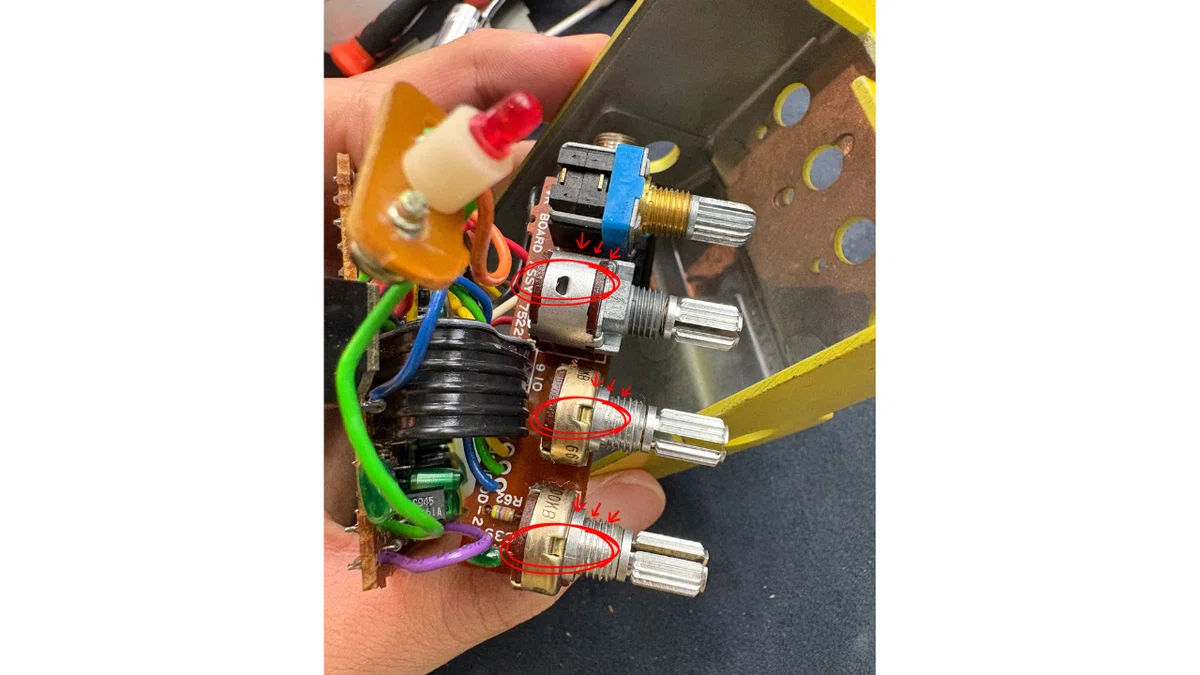

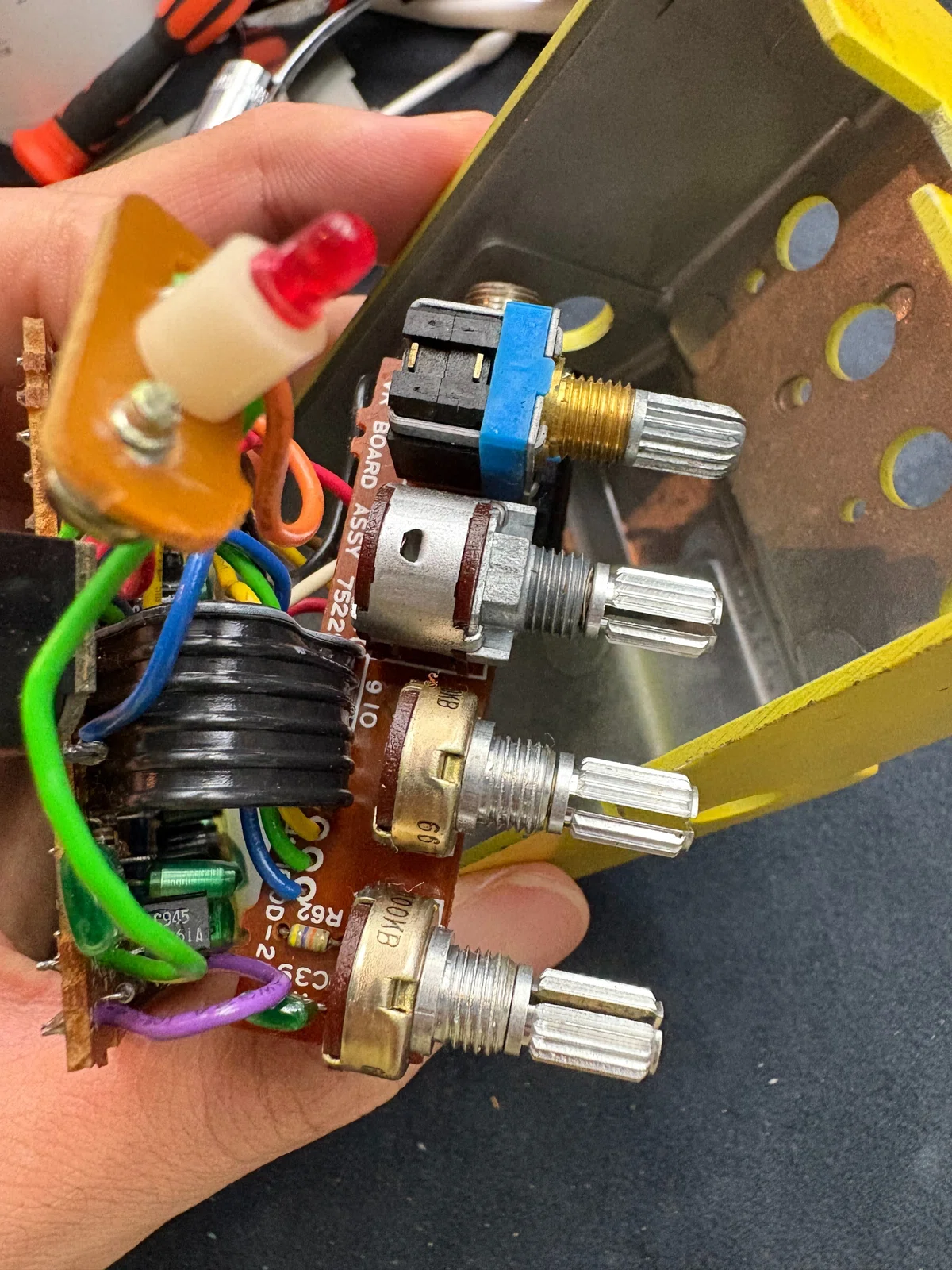

こちらが今回、ガリの原因である”可変抵抗”いわゆるツマミです！
エフェクターのみならず、アンプにもよく付いていますね。
この可変抵抗をメンテナンスしていきます。
可変抵抗器の仕組み
可変抵抗器の仕組みは意外とシンプルで、
2を回すと抵抗値が変化し音が変わる仕組みとなっており
ガリは2と1,3が擦れ合う際、埃が溜まっていたり、
接点が悪かったりなどで発生します。
可変抵抗の修理方法
ガリがひどい時の対処としては
・可変抵抗器のパーツ交換（パーツを新品に変える）
・接点復活剤を使う
の二種類あります。
一つ目の「可変抵抗器のパーツ交換」は時間と費用がかかるので
今回は、二つ目の「接点復活剤」を使うことにしました。
接点復活剤とは
接点復活剤とは、電気製品や電子機器のスイッチ、コネクタなどの電気接点の汚れを除去し、電気の流れを回復させるための洗浄剤です。酸化や汚れによって接触不良を起こしている接点にスプレーすることで、電気の流れを改善し、機器の動作を安定させることができます。
接点復活剤の注意点としましては
基盤についたまま放置してしまうと基盤が
悪くなってしまうので、
使った後はしっかり基盤洗浄してあげましょう！
音出しチェック
さて、ガリの除去が終わった事なので
音出しチェック。。。
音がいい！( ・∇・)
OD-2を初めて使って弾いてみましたが
なんというか、『アナログディレイ』のように
原音を残して歪みを作ってくれる感じ
説明が下手ですね、、
歪みもそこそこ出てくれて
ターボスイッチをオンにすると
バッファーがかかったように
音に厚みが出る感じ。
最近のBOSSのSDやBDシリーズって
個人的に「デジタル」感
が強くて正直、使いづらかったんですよね・・

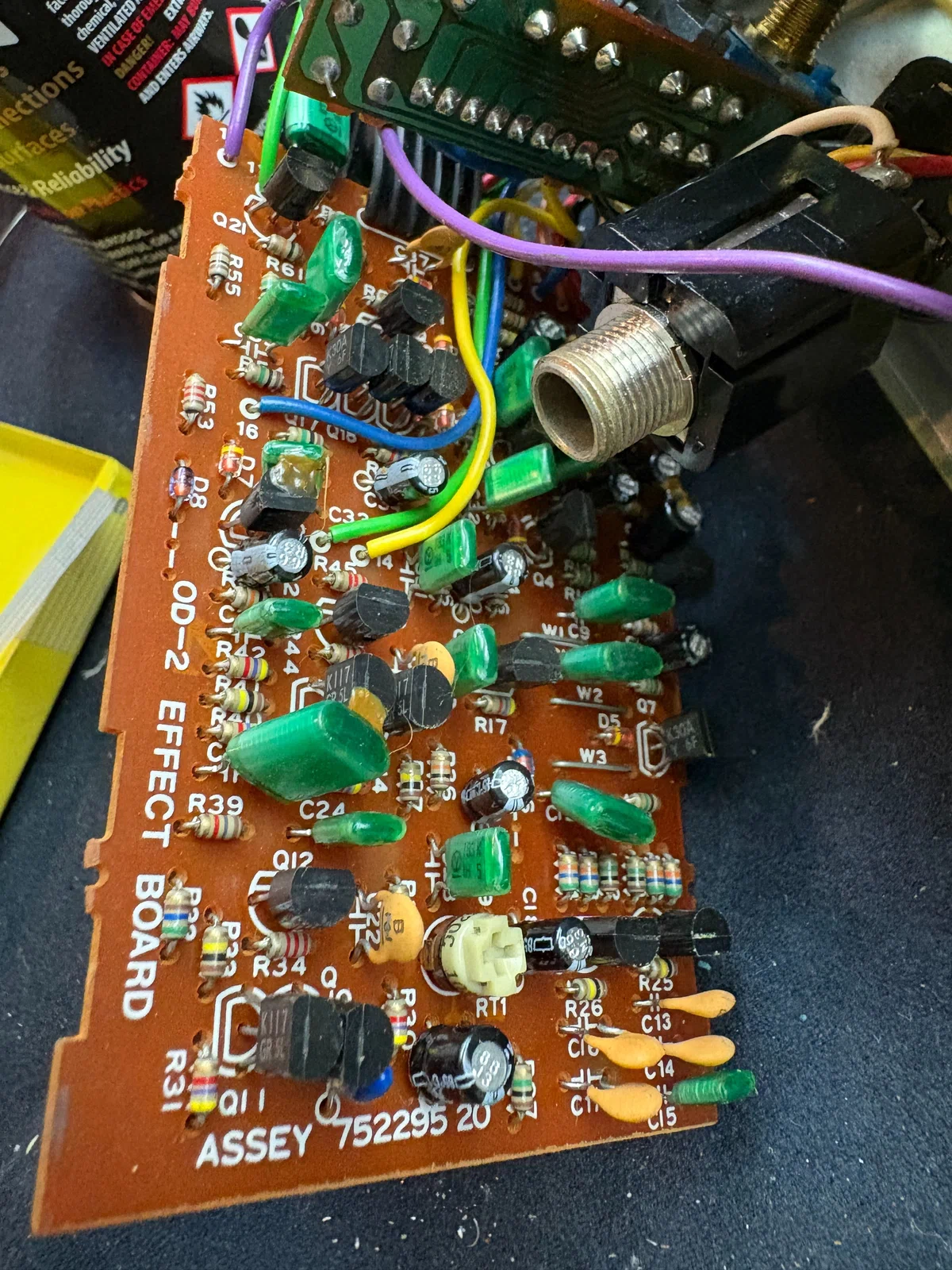

でも、今回のOD-2の基盤を見るとICが使われていなくて
とてもアナログな設計になっているので
それで、あんな自然な音が出るんですかね。

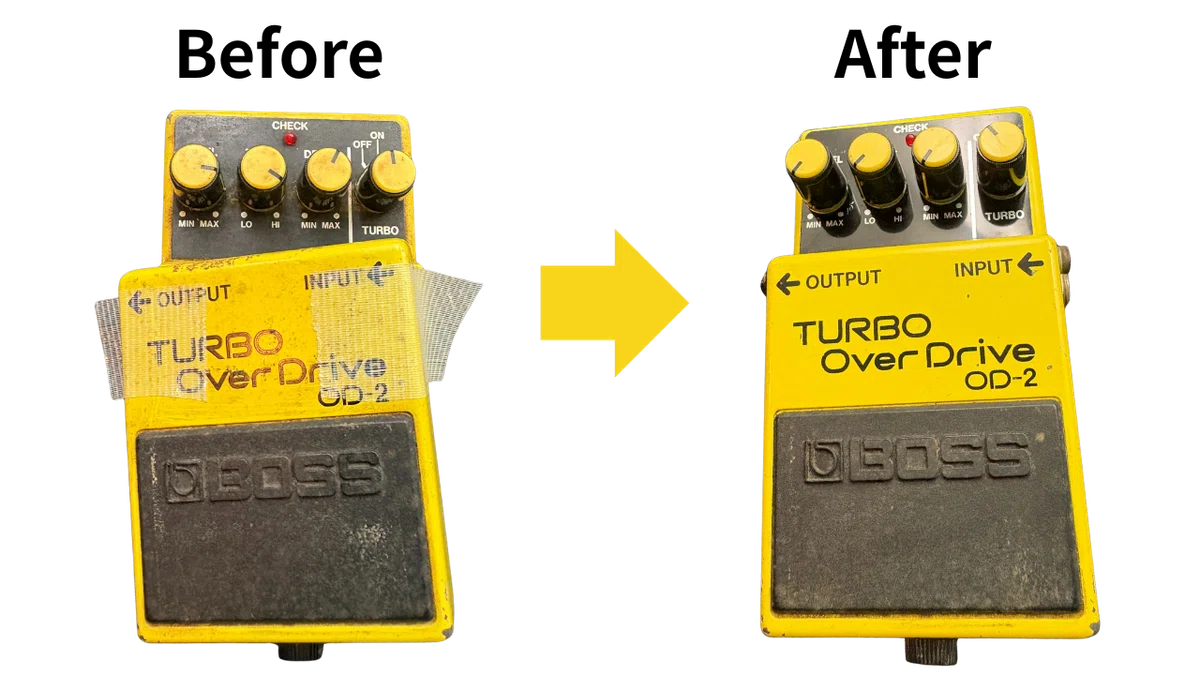

仕上げ
せっかくなので
養生で固定されていた、ふたにネジを付けて
表面もピカピカに磨いてあげました！
なんか、もっといい音が出そうな気がします ♪( ´▽｀)
今回の修理費用
OD-2の修理費用ですが
・ツマミがり洗浄
・基盤、本体清掃
合計¥1,000-(送料別)
で修理させていただきました！
ありがとうございます♪

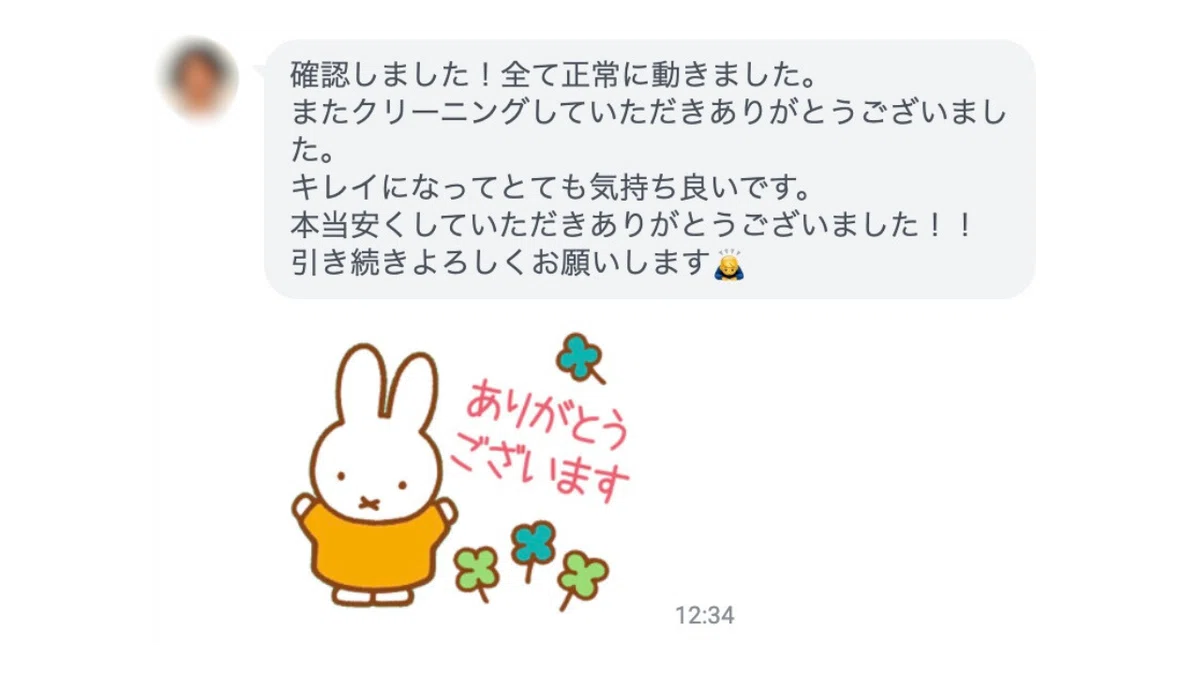

お客様コメント
