結晶構造解析 第1回：粉末パターンから何がわかる？EXPO2014構造解析の全体像
1. はじめに
1-1. この記事でわかること・対象読者・情報源
一連の記事では、粉末X線回折データから未知物質の結晶構造を解析する統合ソフトウェア「EXPO2014」が、どのような原理で構造を明らかにしていくのか、そのプロセスと科学的背景を丁寧に解説します。
粉末X線回折による結晶構造解析の一連の流れと、各ステップでEXPO2014が担う役割について、基本的な理解が得られるように書いていきます。
対象読者としては、主に以下のような方々を想定しています。材料工学における研究の一端をお見せできればと思います。
材料工学や物質科学の研究を始めたばかりの大学院生
材料系研究室に関心のある大学生・高専生
物質の性質をミクロな構造から理解したい高校生
なお、より詳細な内容や具体的な操作方法は、EXPO2014公式マニュアル に記載されています。この記事はその情報に基づいていますので、実際にソフトウェアを使用する際にはマニュアルをあわせて参照してください。
インストール方法は過去の記事を参照してください。
1-2. モノの性質は原子の並び方で決まる？
私たちの身の回りにあるスマートフォン、自動車、薬など様々な製品は、目に見えない小さな「原子」が組み合わさってできています。その硬さや電気伝導性、色や医薬品としての効能など、多彩な性質は原子の三次元的な配列、つまり結晶構造で決まります。
例えば、同じ炭素原子からできている黒鉛とダイヤモンドでは、硬さが鉛筆の芯から宝石の硬度まで変化します。これは原子の並び方の違いによるものです。このように物質の性質を決定する原子の並び方を知ることが、材料研究の鍵となります。
黒鉛とダイヤモンドでは硬さ以外にも、色や電気伝導性など異なる特性がいっぱいあります。黒鉛は名前の通り黒くて電気を通しますが、ダイヤモンドは無色透明で電気を通しません。

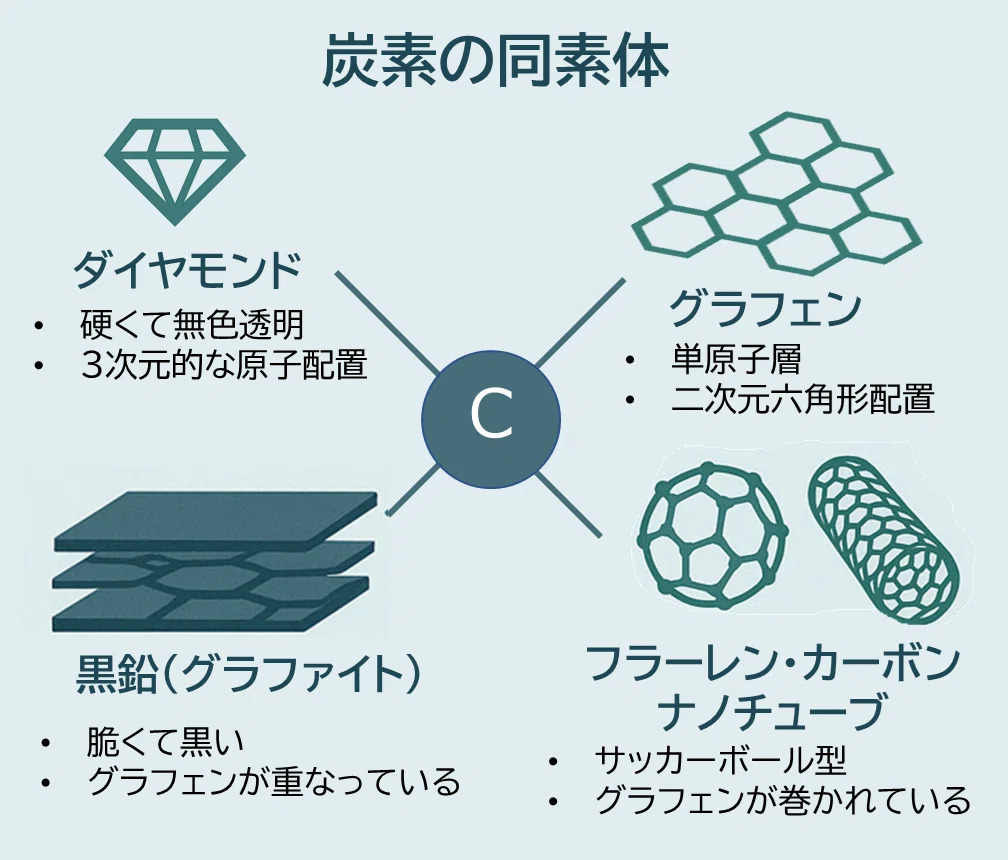

また、炭素原子は並び方を変えるだけで、鉛筆の芯やダイヤモンド以外にも、最先端材料が次々と生まれています。たとえば、厚さわずか原子一層分の「グラフェン」、サッカーボール型分子「フラーレン」、そして驚異的な強度と柔軟性を持つ「カーボンナノチューブ」など、多彩な材料の原点はすべて炭素原子の配列にあります。
1-3. 新材料開発と「原子の設計図」
材料工学や物質科学の分野では、より優れた特性を持つ新しい材料、例えば高効率な太陽電池、軽量で強靭な合金、あるいは新しい医薬品などを生み出すことを目指しています。そのためには、物質を原子レベルで理解し、時には設計することが求められます。その際の「原子レベルの設計図」に相当するのが、まさに結晶構造です。新しい物質を合成できたとしても、その結晶構造が不明では、なぜその物質が特有の性質を示すのかを科学的に解明したり、さらなる性能向上に向けた指針を得たりすることが難しくなります。したがって、未知物質の結晶構造を決定することは、材料研究において非常に重要なステップなのです。
1-4. どうやって原子の並び方を知るの？ - 粉末X線回折の役割
それでは、この目に見えない原子の並び方（結晶構造）は、どのようにして調べられるのでしょうか？ 最も広く用いられている強力な分析手法の一つが「X線回折 (XRD)」です。結晶にX線を照射すると、規則正しく並んだ原子によってX線が特定の方向に強く散乱される「回折」という現象が起こります。この回折パターン（どの方向にどれくらいの強さのX線が出てくるか）を詳細に分析することで、原子の三次元的な配列情報を得ることができます。
特に材料研究の現場では、理想的な大きな単結晶を得ることが困難な場合が少なくありません。合成した試料が微細な結晶の集まりである「粉末」状であることは日常的です。このような場合に威力を発揮するのが「粉末X線回折」です。粉末試料からは、多数の微結晶からの回折が重なり合った複雑なパターンが得られますが、この情報を解析することで、単結晶が得られないような多くの実用材料についても結晶構造を明らかにすることが可能です。
粉末X線回折パターンは、単結晶回折のような二次元的なスポットではなく、一次元の強度データとして得られます。そのため、単結晶回折データに比べて情報量が限られており、正確に結晶構造を再現することは容易ではありません。歴史的にも現在においても、この情報不足を補うために多くの工夫や解析手法が研究されています。
1-5. 複雑な解析を助けるソフトウェア：EXPO2014
粉末X線回折パターンから結晶構造を決定するプロセスは、単純な作業ではありません。回折ピークの重なりや、実験に由来するノイズなど、解析を困難にする要因がいくつか存在します。まるで、少ないヒントから複雑な立体パズルを解くようなものです。
そこで、この複雑な解析作業を効率的に進めるために開発されたのが、結晶構造解析ソフトウェアです。「EXPO2014」はその代表的なものの一つであり、粉末X線回折データから構造決定に至るまでの一連の解析ステップ（指数付け、空間群決定、構造決定、構造精密化）をサポートする統合的な機能を提供しています。
この記事では、このEXPO2014がどのような科学的な原理に基づいて、複雑な回折パターンから原子の配列という精密な情報を導き出しているのか、その核心部分に焦点を当てて解説を進めていきます。
2. EXPO2014による結晶構造解析の全体像
2-1. スタート地点：実験データと化学式
未知物質の結晶構造解析は、まず実験から始まります。物質を粉末状にしてX線回折装置にかけることで、「粉末X線回折パターン」と呼ばれる、横軸に回折角度 (2θ)、縦軸にX線強度をとったグラフのようなデータが得られます。これが解析の出発点となる最も重要な実験情報です。
これに加えて、解析対象の物質がどのような原子で構成されているか、すなわち「化学組成（化学式）」の情報が必要となります。例えば、「この物質は炭素(C)と水素(H)と酸素(O)からできていて、その比率C : H : N : O = 8 : 9 : 1 : 2である」といった情報です。化学組成として書くとC₈H₉NO₂となります。
まとめると、結晶構造解析のプロセスは主に、
粉末X線回折パターン (実験データ)
化学組成 (既知情報)
という2つの情報からスタートします。
2-2. 解析のゴール：原子の三次元座標を求める
解析の最終的なゴールは、結晶の基本単位である「ユニットセル（単位格子）」の中に、原子が三次元的にどのように配置されているかを具体的な座標 (x, y, z) で記述することです。これが分かれば、原子間の距離や角度、さらには物質全体の性質を理解するための基礎が得られます。
2-3. EXPO2014における解析ステップ
EXPO2014は、スタート地点の情報からゴールである原子座標を導き出すために、主に以下のステップを順番に実行していきます。各ステップが、パズルのピースを一つずつ見つけていくようなイメージです。
Indexing (指数付け)
目的: 粉末X線回折パターンに現れる多数のピーク（回折線）が、結晶格子のどの格子面からの回折に対応するのかを決定し、それに基づいてユニットセルの「形」と「大きさ」を示す格子定数 (a, b, c, α, β, γ) を求めます。これは、原子が入る「箱」のサイズと形状を決める作業に相当します。a, b, cが箱の3辺の長さで、α, β, γは3辺の間の角度です。
EXPO2014の役割: ピーク位置を自動検出し、N-TREORやDICVOLなどの指数付けアルゴリズムを用いて、最も確からしい格子定数の候補をいくつか提示します。
Space Group Determination (空間群決定)
目的: ユニットセル内の原子が、どのような対称性（回転、鏡映、反転など）を持って配置されているかを記述する「空間群」を決定します。空間群が分かると、ユニットセル全体のうち、独立に原子の位置を決めなければならない最小単位（非対称単位）がどこかが分かります。
EXPO2014の役割: 指数付けで得られた格子定数と回折強度データから、特定の回折が系統的に消える「消滅則」を統計的に解析し、考えられる空間群の候補を確率とともにリストアップします。
Structure Solution (構造決定)
目的: 空間群で記述される対称性を考慮しつつ、非対称単位内に存在する各原子の具体的な三次元座標 (x, y, z) を決定します。X線回折実験では強度情報しか得られず、構造決定に不可欠な「位相」情報が失われているため（位相問題）、ここが構造解析における最も挑戦的なステップとなります。
EXPO2014の役割: 位相問題を解決するために、主に2つの異なるアプローチを提供します。EXPO2014はこれらの手法を実行し、原子のおおよその位置を示唆する構造モデル（候補）を出力します。
Direct Methods (直接法): 観測された回折強度間の統計的な関係性を利用して、失われた位相を直接的に推定する数学的な手法。
Direct Space Methods (実空間法): 化学的に妥当な分子モデル（あるいは原子の配置モデル）をコンピュータ内で様々に動かしながら、計算される回折パターンが実験パターンと最もよく一致する配置を探すシミュレーション的な手法。
Rietveld Refinement (構造精密化)
目的: 構造決定ステップで得られた構造モデル（原子座標など）を出発点として、計算される粉末回折パターン全体が、実験で観測されたパターン全体と可能な限り一致するように、原子座標、格子定数、ピーク形状に関するパラメータなどを精密に調整（最適化）します。
EXPO2014の役割: Rietveld法に基づく非線形最小二乗法計算を実行し、構造モデルの精度を向上させます。自動化された精密化プロセスも利用可能です。
指数（ミラー指数）とは？
結晶の中には、原子が規則正しく並んでいることで考えられる、たくさんの「原子の面（格子面）」があります。
「指数」（より正確には「ミラー指数」と呼ばれます）とは、これらの無数にある格子面の中から、特定の面を区別するための「名前」や「住所」のようなものです。
通常、3つの整数 h,k,l の組で表され、(hkl) のように書かれます（例：(100)面、(111)面など）。この3つの数字は、その面が結晶の基本単位（ユニットセル）の各軸に対してどのような向きを向いているかを示しています。
X線回折で観測されるピークは、それぞれ特定の (hkl) 面からの反射に対応しているので、どのピークがどの (hkl) 面に対応するかを決定する作業（＝指数付け）が、構造解析の重要な第一歩となります。
指数付けするとなんでユニットセル(箱)の大きさや形がわかるんでしょうか？
たくさんの証拠（格子面の間隔 d）:
粉末X線回折パターンには、通常、たくさんのピークが現れます。それぞれのピーク位置（角度 2θ）から、ブラッグの法則を使って格子面の間隔 d を計算できます。つまり、私たちは実験から、d1,d2,d3,… という複数の d 値のリスト（証拠リスト） を手に入れます。
すべての証拠を繋ぐルール（関係式）: 前回説明したように、それぞれの d 値は、結晶の「箱」の大きさ・形（格子定数 a,b,c,α,β,γ）と、その d 値を与える格子面の「名前」（ミラー指数 (hkl)）によって、数学的な関係式で結び付けられています。 （例：立方晶なら1/d² = (h²+k²+l²) / a²）この関係式は、どのピーク（どの d 値）に対しても、同じ格子定数 (a, b, c,…) を使って成り立つはずです。
パズルを解く（指数付け）: 指数付け（Indexing）というのは、手元にあるたくさんの d 値（証拠リスト d1, d2, d3,…）のすべてを、たった一組の格子定数 (a, b, c, α, β, γ) を仮定することで、矛盾なく説明できるようなミラー指数 (hkl) の組み合わせ（(h₁k₁l₁),(h₂k₂l₂),(h₃k₃l₃),…）を見つけ出す作業です。
「たった一組」の格子定数を見つける: もし仮定した格子定数（箱の大きさ・形）が間違っていたらどうなるでしょうか？ その間違った格子定数を使っても、偶然いくつかの d 値に対しては整数っぽい (hkl) が見つかるかもしれません。しかし、すべての d 値に対して都合よく、かつ系統的に整数 (hkl) が割り当てられることは、まずありません。どこかで矛盾が生じます（整数にならない、割り当てられない d 値がたくさん残るなど）。
逆に、もし仮定した格子定数が「正しければ」、観測されたほとんどすべての d 値に対して、数学的に矛盾なく、きれいな整数 (hkl) を割り当てることができるはずなのです。
たくさんの d 値（証拠）があればあるほど、それらすべてを同時に満たすことができる格子定数の「候補」はどんどん絞られていきます。理想的には、正しい格子定数はただ一組だけ存在するはずです（実際には、わずかに異なる良い候補がいくつか見つかることもあります）。
コンピュータによる探索: この「格子定数を仮定して、すべての d 値に矛盾なく (hkl) を割り当てられるかチェックする」という作業を、人間が手計算で行うのは非常に大変です。そこで、EXPO2014のようなプログラムが、考えられる結晶系（立方晶、正方晶など）や格子定数の範囲を高速に試行錯誤し、観測された d 値リストを最もよく説明できる格子定数の候補を見つけ出してくれるのです 。
2-4. 自動化と対話性
EXPO2014の大きな特徴は、これらの複雑な解析ステップの多くを自動的に実行できる点です。ユーザーは、最初に回折データファイル名や化学組成などの基本的な情報を与えれば（入力ファイルの準備）、多くの場合、ソフトウェアが最適な手順を選択し、解析を進めてくれます。
もちろん、各ステップの結果をユーザーが確認し、必要に応じてパラメータを変更したり、解析戦略を選択したりすることも可能ですし、理想的なデータでないほど人間の介入が重要になります。この自動化と対話性のバランスにより、研究者は解析作業そのものにかかる時間を短縮し、結果の解釈や考察により多くの時間を費やすことができます。
2-5. 次のステップへ
これら一連のステップを経て、未知物質の結晶構造、すなわち原子の三次元的な配置が明らかになります。次章以降では、これらの各ステップ、特に構造解析の核心である「Indexing」「空間群決定」「構造決定（Direct Methods, Direct Space Methods）」について、どのような原理に基づいて解析が進められているのかを、もう少し詳しく見ていく予定です。
