鉄粉は、見えないヒビを「告げ口」する──TRIZ発明標準解4.4.2「測定用Fe-フィールドへの遷移」
鉄粉は、見えないヒビを「告げ口」する──TRIZ発明標準解4.4.2「測定用Fe-フィールドへの遷移」
3行まとめ
TRIZ標準解4.4.2「測定用Fe-フィールドへの遷移」は、測定系を構成する物質の一方を細かな強磁性粒子に置き換える／磁性粒子を加えることで、粒子の集積・移動・磁気信号を測定結果として読み取る手法です。
その王道が、金属の磁粉探傷検査。強磁性の部品を磁化すると、亀裂が磁束の流れを乱し、表面に漏れ出した磁場（漏洩磁束）に可動な磁粉が集まって、見えないヒビが「光る指示模様」として浮かび上がります。
小切手の磁気インク、医療の磁気ビーズ。前回の「ひとかたまりの磁性体を読む」から、今回は「磁性体を細かな粒子に分割して、その動きで読む」へ進みます。
見えないヒビが、光る線になる
一枚の金属板があります。表面はつるりとして、傷ひとつ見当たりません。ところが、この板を磁石で磁化し、上から蛍光物質を付与した微細な磁粉を分散させた液（蛍光磁粉液）を散布し、暗室でブラックライトを当てると——何もなかったはずの表面に、突然、緑色に光る一本の線がくっきりと浮かび上がります。
その線は、肉眼では見逃しやすい微細な亀裂です。
これが磁粉探傷検査（じふんたんしょうけんさ）です。航空機のエンジン部品、鉄道車両の車軸、橋梁の溶接部、クレーンのフック——「ここに見えないヒビがあったら大事故になる」という現場で、いまも日常的に使われている検査法です。目視では見逃しやすい微細な割れを、磁粉が拾い上げて、私たちの目に見える形にしてくれる。
ここで、少し不思議に思ってほしいのです。
亀裂そのものは、光ってなどいません。磁粉も、ただの粉です。なのに、両者が出会った瞬間、見えなかった傷が姿を現す。磁粉は、金属が抱えていたヒビの在り処を"告げ口"しているわけです。
一体、何が起きているのでしょう。
前回との違い──"ひとかたまり"から"可動な粒子"へ
ここで前回（4.4.1）を思い出してください。
前回、測定系に登場した磁性体は、缶や金属片のようなひとかたまりの磁性体でした。スチール缶は、それ自体がひとつの塊（＝プロトFe-フィールド）。磁石を近づければ「鉄か否か」を自分の磁性で答えてくれる。塊のまま読む世界です。
今回は、その磁性体を細かな粒子へと分割します。
なぜ、わざわざ粉にするのか。粒子になれば、一粒一粒が自由に動き、磁場の強い場所へ集まれるからです。塊のままでは、磁場の分布を教えてはくれません。粉だからこそ、磁場の地図を"なぞって"見せてくれる。
磁粉探傷で読みたいのは、亀裂そのものの磁性ではありません。亀裂によって乱された磁場の分布です。しかし、磁場は目に見えない。そこで、その乱れに反応して動く磁粉を測定系へ加えます。
見えない磁場の乱れを、動ける粒子の模様へ翻訳する。
これが、ひとかたまりの磁性体を使うProto-Fe-Field（4.4.1）から、細かな磁性粒子を使うFe-Field（4.4.2）への遷移です。前回の最後に予告した「一体物 → 粒子」というセグメント化の流れが、測定の世界でもそのまま現れます。今回はその一歩を踏み出す回です。

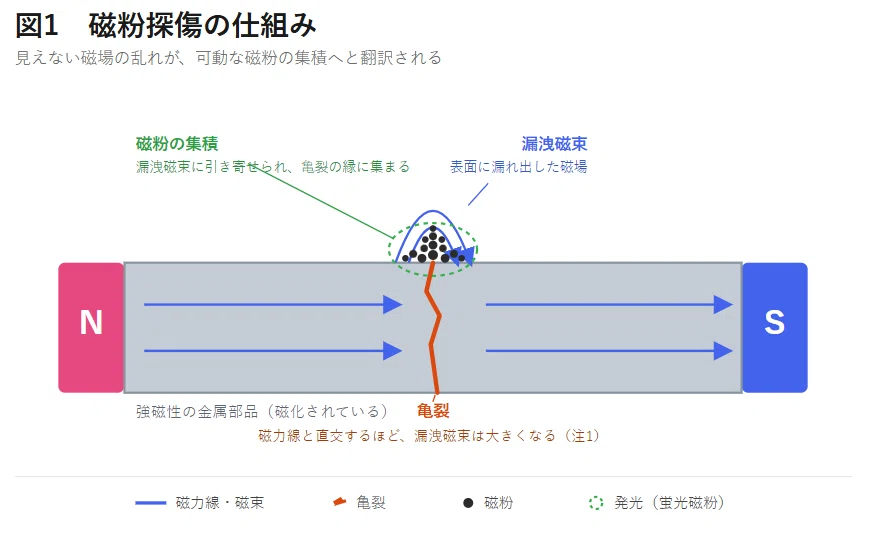

磁粉探傷は、どう亀裂を"読ませる"のか
もう少し、仕組みを覗いてみましょう。難しくはありません。
健康な強磁性体を磁化すると、磁力線は金属の中をスムーズに流れます。川の水が、まっすぐな水路を静かに流れていくイメージです。
ところが、途中に亀裂があるとどうなるか。亀裂の隙間は空気で、空気は金属より磁気抵抗が大きい（磁力線を通しにくい）ため、磁束の一部が亀裂の手前で金属の表面から外へ漏れ出します。川が、途中の岩をよけて水面から飛沫を上げるように。この「表面からあふれ出した磁場」を、漏洩磁束（ろうえいじそく）と呼びます。
ここに磁粉を撒くと——漏洩磁束は、その周りの磁粉を磁石のように引き寄せます。亀裂の縁に、磁粉がびっしりと集まる。こうして、微細な亀裂が、肉眼でも確認しやすい幅を持った磁粉の模様として現れるのです。蛍光磁粉とブラックライトを使えば、その模様はさらにくっきりと光ります。
大事なのは、亀裂の情報が磁粉の集まり方という、目に見える物理現象に翻訳されていることです。見えなかったのは亀裂そのものというより、亀裂が乱した磁場でした。その見えない乱れを、可動な粒子が拾い上げて可視化している。粉が、金属の隠しごとを暴いているわけです。
ここまでの結論： 磁粉探傷は、亀裂が乱した見えない磁場（漏洩磁束）を、可動な磁性粒子の集積模様へ変換して読む検査です。ひとかたまりの磁性体（4.4.1）を、細かく分割された可動粒子（4.4.2）に置き換えたこと——これが標準解4.4.2の核心です。

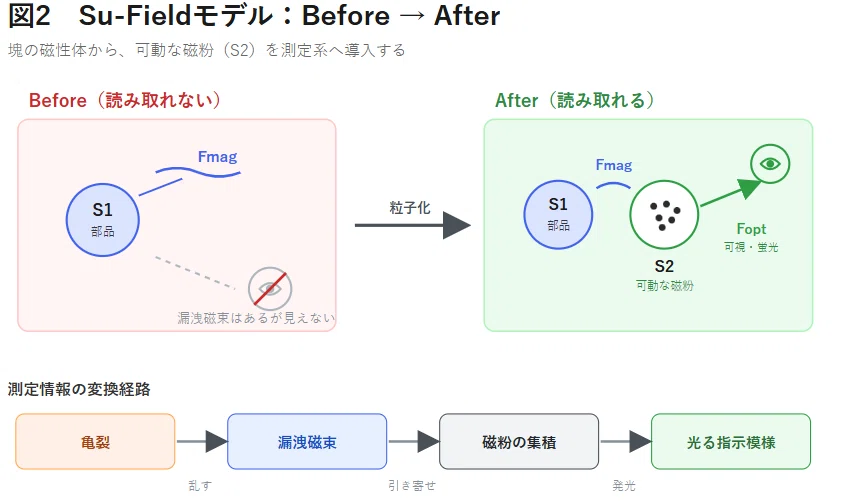

Su-Fieldモデルで読む
いつものように、Su-Field（物質場）モデルで整理してみましょう。測定用のSu-Fieldは、最終的に「読み取れる出力の場」が生まれる構造として捉えると、きれいに見えてきます。
Before（改善前の測定Su-Field）
S1：亀裂を含む強磁性部品
Fmag：部品に加えた磁場
出力：亀裂部に漏洩磁束は生じているが、目には見えない
問題：磁場の乱れを、目に見える測定信号へ変換できていません。
After（測定用Fe-フィールドへの遷移）
S1：亀裂を含む強磁性部品
S2：自由に動ける磁性粒子（磁粉）
Fmag：印加磁場と、亀裂部の漏洩磁束
Fopt：磁粉の集積が生む可視・蛍光パターン（＝読み取れる出力の場）
測定情報は、次のように変換されて出てきます。
亀裂 → 漏洩磁束（Fmagの乱れ） → 磁粉（S2）の集積 → 光る指示模様（Fopt）
前回（4.4.1）のAfterでは、S2そのものが一体の磁性体でした。今回のAfterでは、そこに自由に動ける磁性粒子S2が新たに測定系へ導入され、その集積が可視の出力Foptを生んでいます。この「塊から可動な粒子へ」の置き換えこそ、プロトからFe-フィールドへの遷移そのものです。

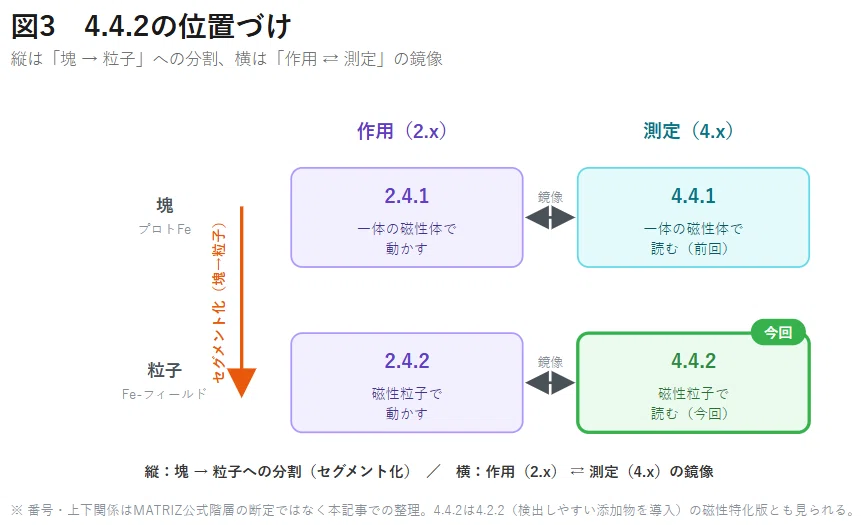

4.4.2の位置づけ
前回は、4.4.1を「2.4.1の鏡像」として位置づけました。今回の4.4.2も、二つの関係で素直に位置づけられます。あまり欲張らず、この二つだけ押さえれば十分です。
第一の関係：4.4.1 → 4.4.2（塊から粒子へ）
4.4.1：一体の磁性体を使う、測定用プロトFe-フィールド
4.4.2：細かな磁性粒子を使う、測定用Fe-フィールド
前回予告したセグメント化（塊 → 粒子）が、そのまま測定の発展の筋道になっています。
第二の関係：2.4.2 ⇄ 4.4.2（作用と測定の鏡像）
2.4.2：磁性粒子と磁場を使って、対象に作用させる
4.4.2：磁性粒子と磁場を使って、対象を測定する
前回の「2.4.1 ⇄ 4.4.1」（＝塊どうしの鏡像）の一段先で、今回は「粒子どうしの鏡像」になっている、というわけです。同じ"磁性粒子＋磁場"という道具が、作用（2.x）では動かすために、測定（4.x）では読むために使われている。
なお、より一般的には「検出しやすい添加物を導入して測る（4.2.2）」の磁性特化版が4.4.2、と見ることもできます。ただしこれはMATRIZの公式な上下関係を断定するものではなく、あくまで本記事での整理として添えておきます。
「足して読む」の広がり
磁粉探傷は工業検査の話ですが、「測定系に磁性粒子を足して読む」という発想は、もっと身近にも広がっています。
小切手の数字は、磁石で読まれている
海外の小切手の下部に並ぶ、少しかくばった独特の数字を見たことがあるでしょうか。あの数字（E-13Bという書体）は、ただ印刷されているのではありません。酸化鉄を混ぜた磁気インクで刷られています。
読み取り機は、この文字をいったん磁化してから、各文字が返す磁気の波形として読み取ります。光学的な形だけでなく磁気信号として機械処理できるため、銀行の大量処理に適した方式として普及しました。文字という対象に磁性添加物（酸化鉄）を足して、磁気で読めるようにした——これは、通貨や小切手の磁気インクとして、TRIZ文献でも4.4.2の古典的な実例に挙げられるものです。「あの数字、実は磁石で読んでいた」というのは、ちょっとした"へぇ"ではないでしょうか。
磁性を持たない分子に、磁性の"取っ手"を付ける
医療やバイオの検査では、もっと踏み込んだ「足し方」をします。
たとえば、血液中のごく微量のウイルス抗原やがんのマーカー。これらの分子は磁性を持たないので、そのままでは磁石で扱えません。そこで、磁性ナノ粒子（磁気ビーズ）の表面に、その標的だけにくっつく抗体を付けておく。すると磁気ビーズが標的分子に結合し、標的に「磁性の取っ手」が付いた状態になります。
あとは、磁石で狙った分子を回収・濃縮し、その後、光・電気・磁気などの信号として検出します。磁気センサでビーズ自体を直接読み取る方式もあります。一部の抗体検査などで実際に使われている技術ですが、その根っこにあるのは「磁性を持たない対象に磁性粒子を後付けして、扱える・読めるようにする」という、4.4.2そのものの発想です。
ここまでの結論：
亀裂も、小切手の文字も、微量の分子も——対象の状態を、可動な磁性粒子の集積・移動・磁気信号へ変換して読む。これが4.4.2の広がりです。
【コラム】自然も、磁性粒子を数珠つなぎにしていた──走磁性細菌
最後に、少し寄り道して、いちばん意外な例を紹介させてください。
ただし先に断っておくと、これは厳密な意味での「測定用Fe-フィールド」の実例ではありません。どちらかといえば、磁性粒子で運動をそろえる「作用側」に近い現象です。それでも「一体の磁石ではなく、細かな磁性粒子を並べて磁場に応える」という構造は、今回の"塊から粒子へ"の話と美しく重なるので、余談として置いておきます。
走磁性細菌（そうじせいさいきん）という微生物がいます。世界中の池や海の、水底の泥の中にごく普通にいる連中です。この細菌は、驚くべきことに、自分の体内で磁鉄鉱（鉄の酸化物）のナノ結晶を合成し、それを数珠つなぎに並べて持っています。マグネトソームと呼ばれる、いわば体内の"磁石の鎖"です。
彼らはこの鎖を、小さな方位磁針として使います。磁鉄鉱の鎖が地球の磁場に沿って向きをそろえるので、細菌は遊泳と組み合わせて、自分にとって快適な水深（酸素濃度）へと進んでいける。目も脳もない微生物が、体内に並べた磁性粒子ひとつで、地磁気に沿って自分の向きをそろえているのです。
これは磁場を"測っている"というより、磁力線に沿って"整列している"仕組みです。それでも、一体の磁石ではなく細かな粒子を並べて場に応えるという構造は、今回のプロト→粒子の分割とそっくり。人間が亀裂を読むために磁粉を撒くより、ずっと前から、細菌は磁性粒子を数珠つなぎにしていた——そう思うと、なかなか味わい深い話です。
この先の発展：粒子を"どこに・どう"入れるか
4.4.2は「測定系に磁性粒子を加える／置き換える」段階でした。TRIZは、その先の手詰まりにもちゃんと答えを用意しています。標準解の順番どおりに並べると、こうなります。
4.4.3：対象物や測定系の主要な物質を磁性粒子に置き換えられないなら、その物質に磁性添加物を組み合わせ、複合的な測定Fe-フィールドをつくる（4.4.2の「粒子への置換・導入」から一段複雑化した段階）。
4.4.4：対象に磁性粒子を入れられないなら、外部の環境の側に導入して読む（たとえば、水の流れや波の形を調べるために水中へ磁性粒子を入れる、など）。
4.4.5：粒子に頼らず、磁性体が示す物理効果そのものを測定信号にする（キュリー点、バルクハウゼン効果、磁気弾性効果など）。
流れとしては、
一体物から粒子へ。 粒子に置き換えられなければ、添加物として導入する。 対象へ入れられなければ、外部環境へ移す。 そして最後は、磁性体が示す物理効果そのものを測定信号にする。
という一本の道です。
次回は、この最終段（4.4.5）に足を踏み入れます。粒子を撒くのではなく、磁化のときに生じる微弱な"パチパチ"（バルクハウゼン効果）や、力を加えると磁気が変わる磁気弾性効果など、磁性体のふるまいそのものを読む世界です。
適用チェックリスト
こんな状況なら、標準解4.4.2を検討してみてください。
測りたい状態が、磁場の強さや分布の変化として現れている
その磁場を直接測るより、磁性粒子の集積・移動として可視化した方が簡単そうだ
対象の表面・内部・流体・インクなどに、磁性粒子を導入できる
粒子の集まり方・移動量・磁気信号を、測定結果へ変換できる
3ステップで考える
粒子化する：測定系の一方を、自由に動ける磁性粒子に置き換えられないか？
場に応答させる：測りたい状態が、粒子の位置や並び方に反映されるような磁場をつくれないか？
出力へ変換する：粒子の模様・移動・光・磁気信号を、人やセンサが読める形へ変換できないか？
注釈
[注1] 磁粉探傷検査（MT）は、鉄鋼など強磁性体にのみ適用できる。アルミやオーステナイト系ステンレスなど非磁性材料には使えない。また、亀裂が磁力線と平行に走っていると漏洩磁束が生じにくく検出しづらいため、実務では磁化の方向を変えて複数回検査する。あくまで表面および表面直下の欠陥向けで、深い内部欠陥は超音波探傷など別方式が担う。蛍光磁粉液＋ブラックライトは高感度観察の代表的な手法。
[注2] 小切手の磁気インク文字認識（MICR）は、E-13Bなどの専用書体を酸化鉄系の磁気インクで印刷し、磁気信号として機械処理する。1950年代の銀行業務自動化の中で実用化された。日本では小切手自体の利用は限定的だが、「文字に磁性添加物を足して機械処理する」原理の代表例として紹介した。通貨・小切手の磁気インクは、TRIZ 4.4.2の古典的な実例としても挙げられる。
[注3] 磁気ビーズは、磁性ナノ粒子に抗体などを付与して標的を捕捉し、磁力で回収・濃縮する。検出は光学・電気化学・磁気など方式が分かれ、磁気センサでラベルを直接読む方式もある。一部の抗体検査などで、常磁性ビーズを用いた測定が実際に使われている。
[注4] 走磁性細菌のマグネトソーム（磁鉄鉱の鎖）は、細胞を地磁気へ受動的に整列させ、遊泳（磁気走性）と組み合わさって好みの環境へ導く。磁場の"測定"というより運動の制御に近く、本記事では「細かな磁性粒子を並べて場に応える」構造の類似に着目したアナロジーとして扱った。
