なぜスマホは傾きがわかるのか──TRIZ標準解3.2.1「ミクロレベルへの移行」

3行まとめ

• 標準解3.2.1「ミクロレベルへの移行」は、マクロな機構を"物質の応答特性＋場の効果"に畳み込む方向指示です

• 細かくするだけ（2.2.2）ではなく、サブシステムの属性と場の相互作用に機能の担い手を移す「質的転換」として読むことができます

• 具体化の道具はEffects Database（科学的効果の逆引き）。3.2.1は「探索空間をミクロに切り替えろ」というゲートとして読むのが実務的です

スマホを傾けてみてください

いま手元にスマートフォンがあるなら、ちょっと傾けてみてください。画面がくるっと回転します。

この「くるっ」の裏側で何が起きているか。3mm角のシリコンチップが、あなたの手の動きを検知しています。加速度計とジャイロスコープ——2つの慣性センサーを1チップに統合した「慣性計測ユニット（IMU）」です。価格は数百円。消費電力はmWオーダー。

60年前、同じ仕事をしていたのは、パイロットの足元に据えられたkg級の金属塊でした。

高速回転するローター、それを支えるジンバル、精密なベアリング。機械式ジャイロスコープは、職人が組み上げる精密機器で、定期的な整備が欠かせませんでした。

kg級の精密機器が、3mm角のチップになった。

「小さくしたんでしょ？」と思いますよね。違うんです。部品が消えたのです。

（もちろん「消えた」は比喩です。厳密には部品がゼロになったわけではありません。ただし、機能の担い手が根本的に変わった──その変化の本質を、これから見ていきます。）

3.2.1は、何を言っているのか

この「消えた」の正体を探る前に、今回の標準解を確認しておきましょう。

短い一文ですが、含意は大きいです。3.2.1は「もっと小さくしろ」ではなく、「機能の担い手を変えろ」という方向指示です。ばね、歯車、ブラシ、フィルタのようなマクロ機構から、材料の弾性、界面の振る舞い、微粒子の応答といった物質のミクロな状態と「場」との相互作用へ──。

では、この方向指示がMEMSセンサーでどう実現されたのか、見ていきましょう。

「わざと揺らす」という逆転の発想

MEMSジャイロの仕組みをのぞいてみましょう。ここに、意外な設計思想が隠れています。

機械式ジャイロは「高速で回転するローター」の角運動量保存を使います。回転体は姿勢を保とうとする——その性質で方位を検出する。つまり、安定したものの安定を読む設計です。

ところがMEMSジャイロは正反対。シリコンの微細構造をわざと振動させておくのです。

振動している物体が回転すると、コリオリ力によって振動方向と直交する方向に微小な変位が生じます。この「ズレ」を、櫛歯状の電極構造で静電容量の変化として読み取る。

動いているものの「ズレ」を読む。

しかもこの櫛歯電極、隣り合う歯の間隔は数マイクロメートル——赤血球の直径（約7μm）と同じか、それより小さい。そんな微細な隙間の容量変化で、あなたの手の傾きを感じ取っているわけです。

「ばねを削る必要はない」──ボッシュのエンジニアたち

MEMSセンサーの実用化を牽引したのは、ドイツのボッシュ（Bosch）社です。1990年代半ば、ボッシュは自動車のエアバッグ用加速度センサーをMEMS化し、量産を開始しました。

当時の課題は明快でした。機械式加速度計には、ばね、おもり、ダンパーという3つの部品があります。これをシリコン上に作り込もうとしたとき、エンジニアたちは気づきます。

「ばねを削り出す必要はない。シリコンそのものがばねだ。」

シリコン単結晶は高い剛性を持ち、MEMS材料として非常に有利です。シリコンの梁（はり）をエッチングで作れば、それ自体がばねとして機能する。ダンパーはどうか？　微小空間に閉じ込められた空気の粘性（スクイーズフィルム効果）が、振動を減衰させてくれる。

つまり——

• ばね → シリコンの弾性が代替

• ダンパー → 微小空間の空気が代替

• 変位の読み取り → 櫛歯電極の静電容量変化が代替

従来は別部品として分離されていた役割が、シリコンの材料特性と微細構造、そして電場との相互作用に再配置されたのです。

もちろん、材料特性だけで全てが成立しているわけではありません。微細構造の設計、電極配置、読み出し回路、封止技術——システムとしての統合設計があってこそ、この再配置は機能します。ただし、機能の「担い手」がマクロな機構からミクロな物質＋場の相互作用に移ったという構造変化は明確です。

標準解3.2.1との対応づけ

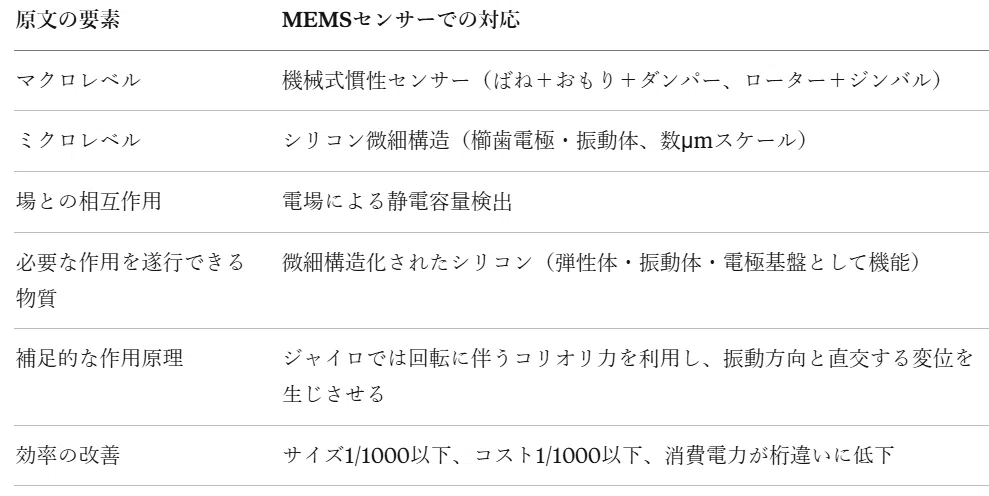

冒頭で確認した原文を、MEMSセンサーに当てはめてみます。

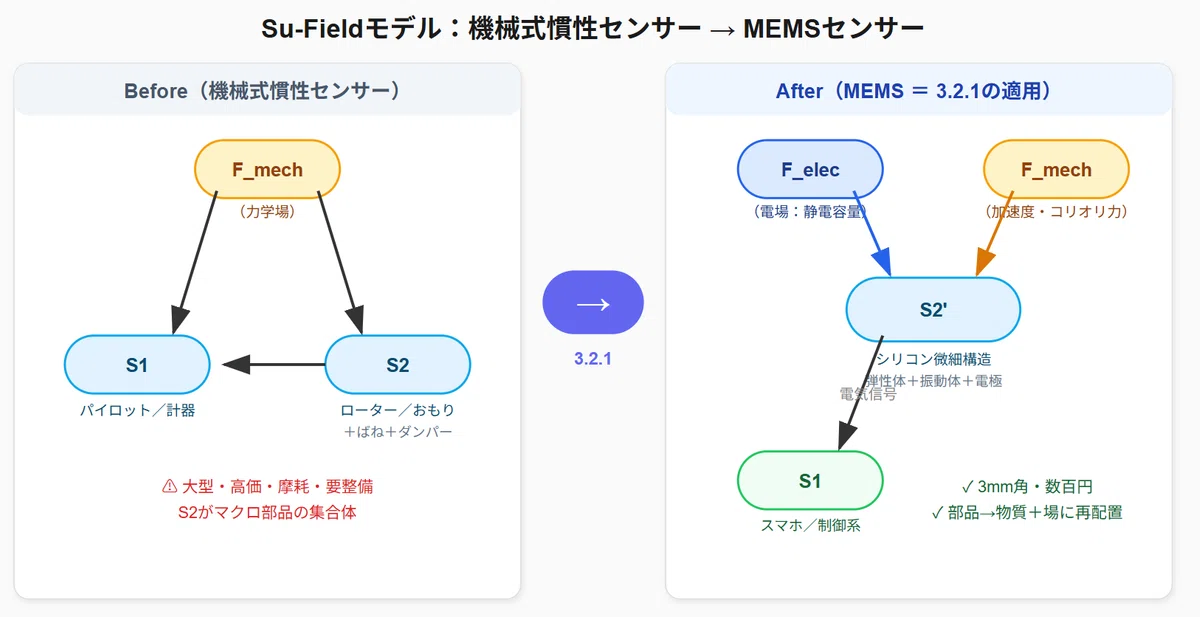

Su-Fieldモデル

Before（機械式慣性センサー）：

F_mech（力学場：回転・加速度）
    ↓
S2（ローター/おもり + ばね + ダンパー）──→ S1（パイロット/計器）

• S1（検知したい人間/システム）がS2（機械式センサー）を介して力学的変化を読み取る

• S2はマクロ部品の集合体。精度は高いが、大型・高価・摩耗する

After（MEMSセンサー＝ミクロレベルへの移行）：

F_elec（電場：静電容量変化）
    ↓
S2'（シリコン微細構造）──→ S1（スマホ/制御系）
    ↑
F_mech（力学場：加速度・コリオリ力）

• S2がシリコン微細構造に置き換わり、力学場をいったん微小変位に変換し、それを電場（静電容量）で読み取る

• マクロ部品が消え、材料特性＋微細構造＋場の相互作用に機能が再配置された

マッピング表

「細かくした」のとは、何が違うのか──2.2.2との比較

ここで、以前の記事で取り上げた標準解2.2.2（セグメント化）との違いを明確にしておきます。

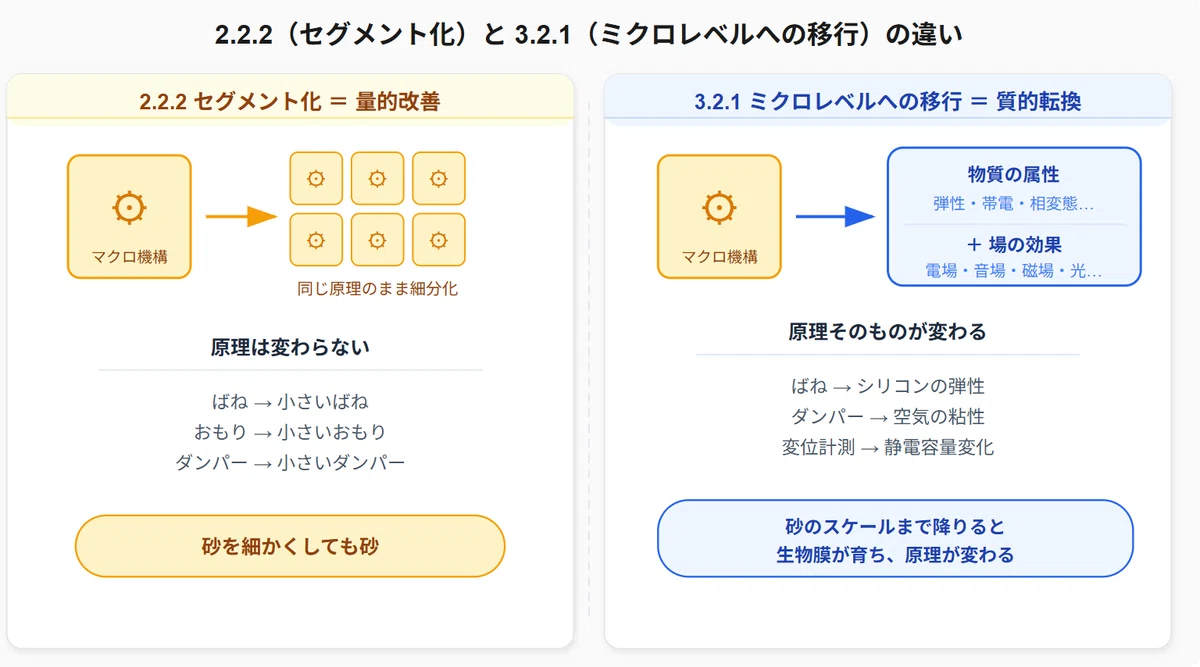

「小さくする」という意味では似て見えますが、中身は質的に異なります。

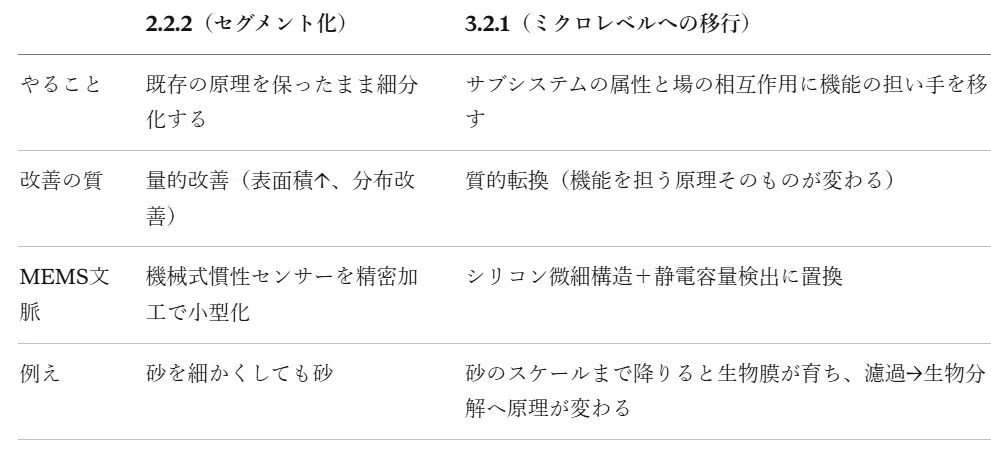

機械式加速度計を精密加工で小型化する。ばねを細くし、おもりを軽くし、ダンパーを薄くする。原理は変わらない。これは2.2.2的な発想——既存の機械構成を保ったまま部品を微細化する方向です。

一方、MEMSセンサーは原理そのものが変わっています。ばねが消えてシリコンの弾性になり、ダンパーが消えて空気の粘性になり、変位の読み取りが静電容量に変わった。同じ「小型化」でも、片方は量的改善、もう片方は質的転換です。

2.2.2は「どう分けるか」、3.2.1は「分けた先で何が起きるか」に焦点があります。セグメント化はゴールではなく、ミクロレベルへの移行の入口になることがある、とも言えます。

※ 上の表で「サブシステムの属性と場の相互作用に機能の担い手を移す」としたのは、3.2.1原文の実務的な読み替えです。原文はより抽象的に「場との相互作用によって必要な作用を遂行できる物質に置き換える」と述べています。

3.1（上への道）との対称性

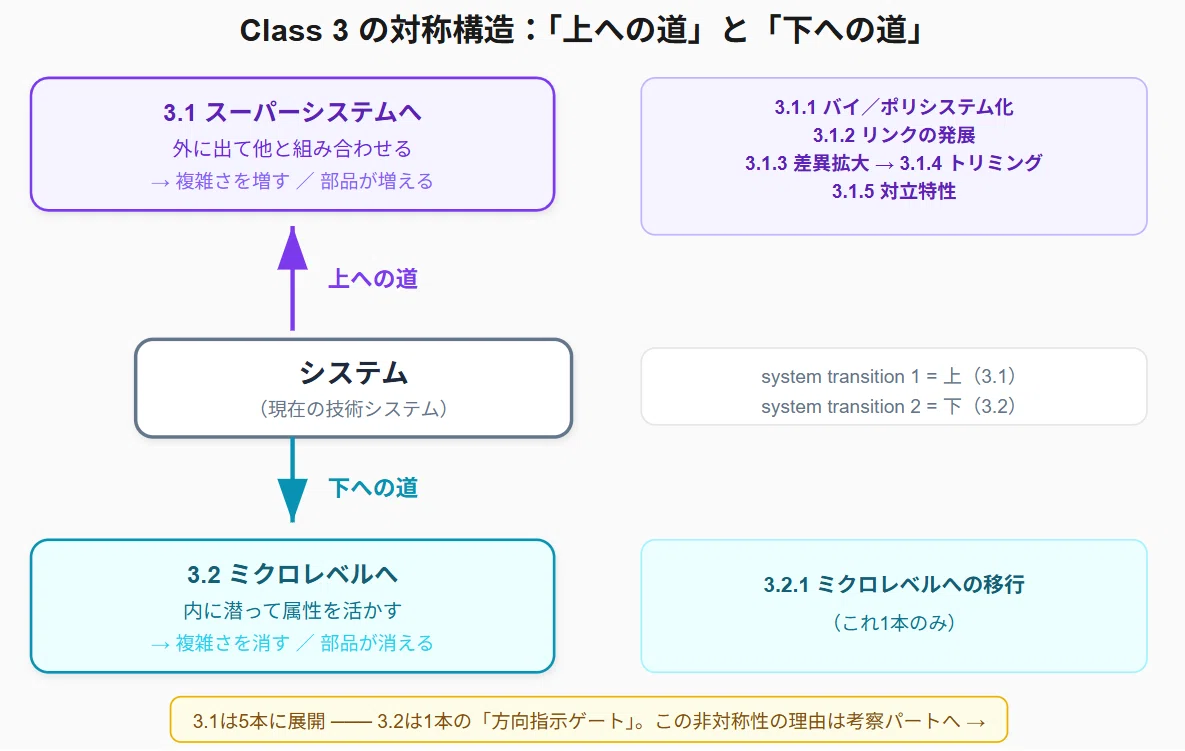

標準解Class 3には、2つの方向があります。

• 3.1「スーパーシステムへの移行」（上への道）：外に出て他と組み合わせ、複雑さを増すことで新しい機能を得る

• 3.2「ミクロレベルへの移行」（下への道）：内に潜って属性を活かし、複雑さを消すことで効率を上げる

3.1はシステムを「展開する」方向、3.2はシステムを「畳み込む」方向。上は部品が増え、下は部品が消える。この対称構造が、Class 3の全体像を掴む手がかりになります。

場が変わっても、構造は同じ——2つの事例

MEMSだけでは「半導体の特殊な話」に見えてしまうので、異なる分野・異なる場の事例を紹介します。

静電塗装：「狙う」をやめた塗装

自動車工場のスプレー塗装。熟練工が塗装ガンを構え、ワークに向かって吹き付ける。でも狙いが外れた塗料は空中に舞い散り、ワークの裏面には回り込めません。塗着効率は30〜40%。つまり半分以上が無駄になっている。

1940年代、アメリカのRansburg社が特許化・実用化した静電塗装は、この問題を根本から変えました。塗料の微粒子を帯電させ、ワークとの間に電場を形成する。すると帯電した微粒子は電場の力線に沿って移動し、裏面にまで回り込んで付着するのです。

人間が「狙う」必要がなくなった。塗着効率は条件によりますが、従来の30-40%台から80%以上へ跳ね上がる例があります。

• Before：「噴霧して狙い撃つ」（マクロな運動制御）

• After：「帯電微粒子が電場で自ら誘導される」（物質の帯電特性＋電場）

これも3.2.1的な転換として読むことができます。「狙う」というマクロな制御を、微粒子の帯電特性と電場の相互作用に委ねた。

超音波洗浄：「こする」をやめた洗浄

精密部品の洗浄で、ブラシやスクラバーでは微細な隙間に入れません。接触による傷も問題です。

超音波洗浄では、液中に超音波（音場）を入射し、キャビテーション気泡を発生させます。この微小気泡が崩壊するとき、局所的に強力なマイクロジェットが生じ、汚れを剥離します。ブラシが届かない微細隙間も、液体さえ入れば洗浄できる。

• Before：「ブラシでこする」（マクロな接触力）

• After：「微小気泡が音場で生まれて崩壊し、衝撃で洗う」（微小媒体＋音場）

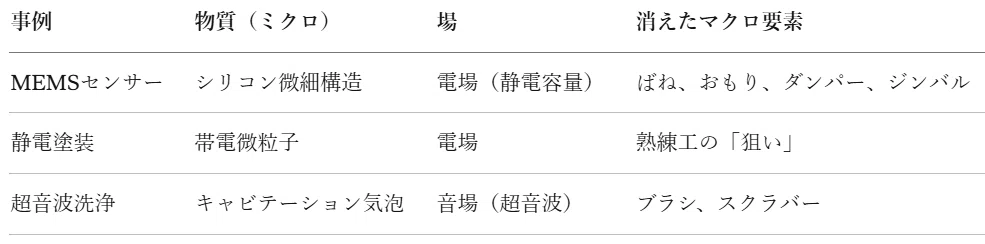

3事例の共通構造

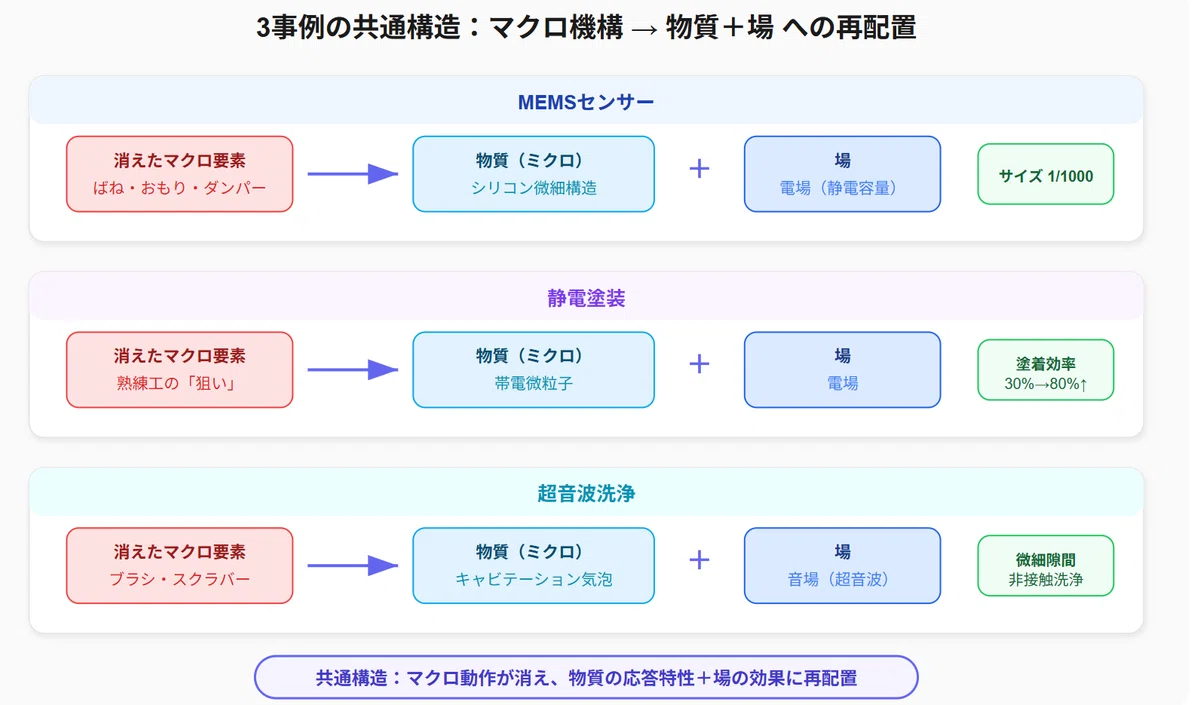

場の種類は違っても、「マクロ機構の役割を、物質の応答特性＋場の効果に再配置する」という構造は共通しています。

適用チェックリスト

こんな状況なら試す価値があります

• マクロな部品・機構が性能のボトルネックになっている（大きい、重い、摩耗する、高い）

• 「接触」「機械的伝達」が制約を生んでいる（届かない、傷つける、摩耗する）

• 小型化したいが、同じ原理のまま縮めても限界がある（2.2.2では足りない）

• 非接触で制御したい、メンテナンスフリーにしたい

3ステップ

1. 機能を動詞で定義する：「分離する」「検知する」「駆動する」「洗浄する」「塗布する」……

2. 現行のマクロな担い手を特定する：ばね、フィルタ、ブラシ、ノズル、刃物……

3. 問い直す：「サブシステムのどの属性に、どの場を掛ければ、この機能が発現するか？」

自問する3つの質問

1. 「この部品の機能を、材料の特性と微細構造に再配置できないか？」

2. 「電場／磁場／音場／光／熱／化学反応で、同じことを非接触で実現できないか？」

3. 「Effects Databaseに同じ機能の候補はないか？ LLMに聞いてみたか？」

実務で3.2.1を使うには──Effects Databaseへの接続

最大の誤解を解く

3.2.1は、新しい物理原理の創出そのものを要求しているわけではありません。むしろ、既知の物理・化学・生物学的効果の中から、機能代替の候補を探索する方向指示として読むほうが実務的です。「発明」ではなく「探索空間の切り替え」です。

そのための道具がEffects Database──「こういう機能を実現したい」と入力すると、「こういう物理/化学効果が使えます」と返してくれる逆引きデータベースです。ARIZ-85Cのステップ5でも物理効果の適用が出てきます。3.2.1が方向指示器、Effects Databaseがナビゲーション、という役割分担です。

現代ではLLM（生成AI）がEffects Databaseの代替・拡張として機能します。「この機能を物質の物性レベルで実現する既知の効果は？」と聞けば、専門外の領域も横断的に候補を出してくれます。

考察：なぜ3.2は3.2.1の1本しかないのか？

3.1（上への道）には5本の標準解（3.1.1〜3.1.5）があるのに、3.2（下への道）は3.2.1の1本だけです。この非対称性は何を意味するのでしょうか？

ここから先は、文献に明示された説明というよりも、標準解の体系構造から読み取った筆者の仮説です。

仮説①：Su-Field表現はミクロ現象を細分化しにくい

Su-Field分析は「物質S」と「場F」を区別できる離散要素として扱います。スーパーシステム方向では、S₁にS₂を足す、場をFmechからFmagに変える、といった操作を箱と矢印で記述できます。だから3.1は5本に細分化できたと考えられます。

しかしミクロに降りると、SとFの境界が曖昧になります。圧電効果は「物質の属性」なのか「場の変換」なのか？ 形状記憶合金の相変態は？ Su-Fieldの記法ではミクロ現象を切り分けにくくなる、という構造的な制約がありそうです。

仮説②：ミクロ以降の操作は他クラスへ分配されている

「3.2.2〜3.2.5があるとしたら？」と想像してみると、実はClass 2とClass 5に類似する標準解が見つかります。

• 場の連鎖 → 2.1.1（チェーンSu-Field）

• 異なる効果の組み合わせ → 2.1.2（ダブルSu-Field）

• 物質を消して場だけに → 5.1.1.2（物質の代わりに場を使う）

• 物性に矛盾を畳み込む → 3.1.5 / 5.3.2

こう見ると、3.2.1は「ミクロに行け」という方向転換のゲートだけを担い、ミクロに降りた先の具体的操作はClass 2とClass 5に委ねている──と読むと整合的です。

仮説③：探索空間が広すぎ、標準解として分岐しにくかった

固体の結晶構造、相変態、電子状態。液体のコロイド、界面現象。気体のプラズマ。生物の代謝ネットワーク……「物質のミクロな状態 × 場の種類」という組み合わせ空間は膨大です。Altshullerが体系化した1970-80年代には、ナノテクノロジーもスマートマテリアルもMEMSも黎明期以前でした。事例の蓄積が十分でなかった可能性があります。

逆に言えば、これらの技術が発展した現代なら、3.2.1の先をさらに細分化・体系化できる余地があるかもしれません。

まとめ

ボッシュのエンジニアたちは、ばねを削り出そうとして、気づきました。

「ばねを作る必要はない。シリコンそのものがばねだ。」

この瞬間、設計の原理が変わりました。部品を小さくするのではなく、部品の役割を材料の属性と場の効果に畳み込む。標準解3.2.1「ミクロレベルへの移行」は、この転換の方向を指し示す矢印です。

3.1が「外に出る」道なら、3.2.1は「内に潜る」道。潜った先には、物質のミクロな状態が持つ膨大な可能性が広がっています。そしてその可能性を具体化する鍵は、Effects Databaseという「科学的効果の逆引き」にあります。

次にあなたが「この部品、なくせないかな」と思ったとき、3.2.1を思い出してください。答えは、物質の内側に眠っているかもしれません。
