機器点検について知る（計器用変圧器編）/用途や機器点検のポイント/無停電年次点検
計器用変圧器(VT)とは
計器用変成器：電気計器又は測定装置と共に使用する電流及び電圧の変成器
VTは主に受電用の高圧メータや電圧継電器・制御回路用の電源として使用されます。
→6600V/110Vや440V/110Vでの変成がメインになっています。
高圧のままでは機器の定格電圧をオーバーするため低圧に降圧しています。
二次側に接続する負荷が少ないため、VTの容量は小さめです。
（50VA〜200VAくらい）
→変圧器との違いは、計器等の信頼性を上げるため変成の精度が高いところです。

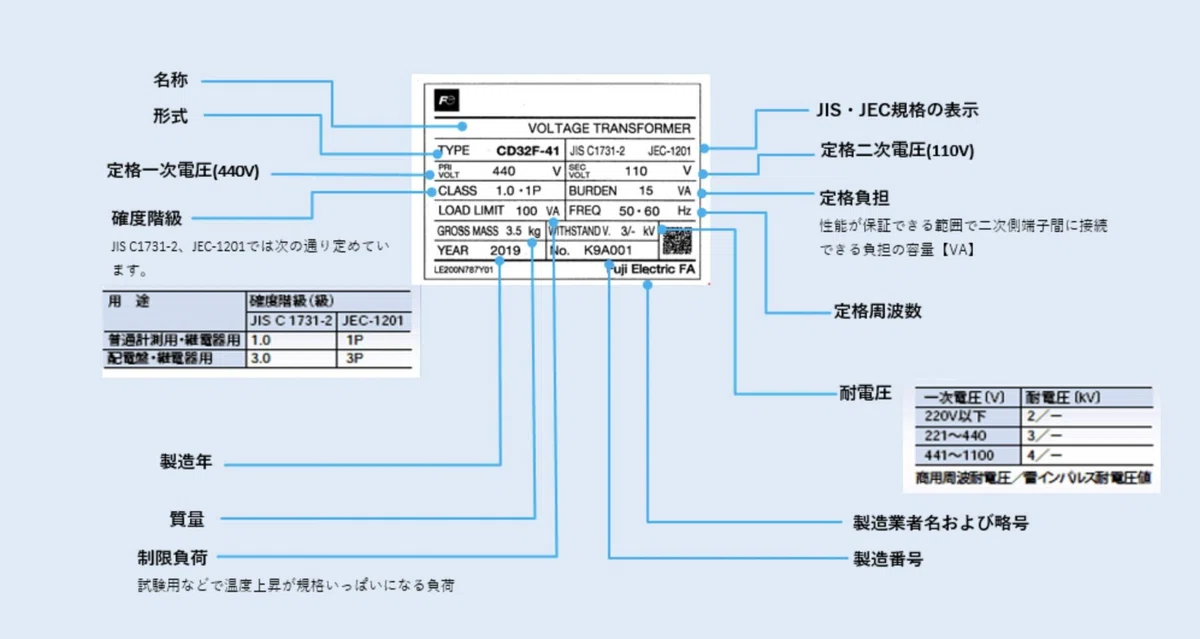

VTの銘板について
定格一次電圧：VTの電源側に加える事が可能な電圧の限度
定格二次電圧：変成されVTに二次側に出力される電圧
確度階級：変成器の定格負担のもとで定格電圧を入力した時の誤差の上限
定格負担(BURDEN)：性能が保証される範囲で二次側に接続できる容量
制限負荷(LOAD LIMIT)：定格電圧において規格の温度上昇を超過しないで使用できる容量の上限
耐電圧：開閉サージ電圧や雷サージ電圧に耐える上限
VTの接地工事
まず、高圧用及び特別高圧用VT本体にはA種接地工事を施す必要があります。
（低圧はD種）
また、VT二次側回路にはD種接地工事を施します。
計器用変成器の二次側端子の接地
高圧計器用変成器の二次側電路には、D種接地工事を施すこと。
特別高圧計器用変成器の二次側電路には、A種接地工事を施すこと。

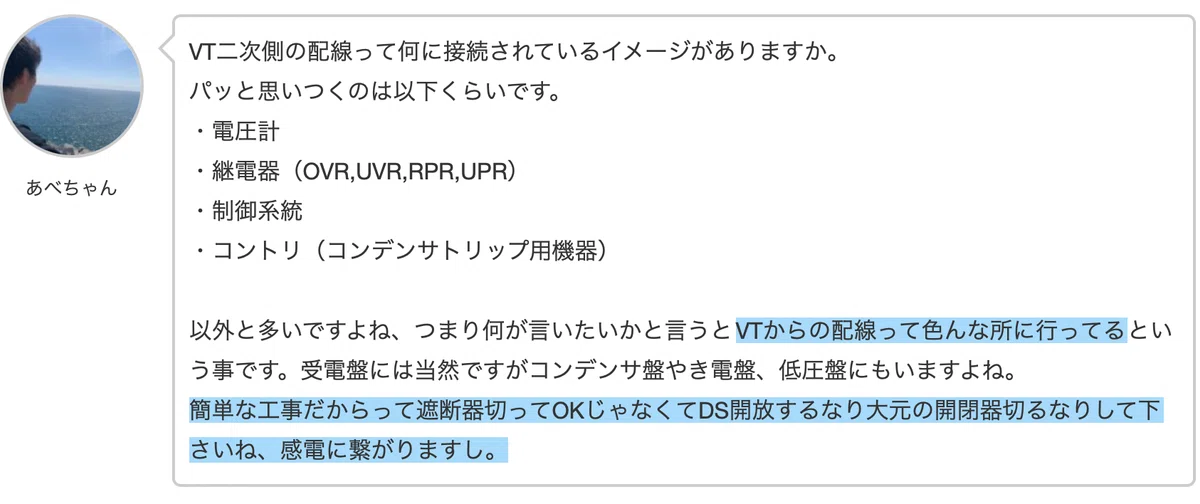

VTの二次側回路
工事業者も連絡をくれなかったりしますが、そのような業者がよく危険な作業を実施しているようなイメージです。工事業者も気付いているはずですが怠けている業者も少なからず存在します。
また、受電盤下部にはよくVTTというテスト用端子が設けられています。
もちろん通常状態ではVTTは充電しています。
触らないことはもちろんですが、金属物を接近させる事も危険ですので避けて下さい。
無停電点検
上の投稿でも解説したように、
無停電年次点検の条件の１つである「信頼性の高い機器に要件」の１つ
責任分界点から主遮断装置に間に電力需給用・地絡保護継電器用・受電電圧確認用・主遮断装置開閉状態表示用・主遮断装置操作用以外の変成器がないこと。
以上の用途以外の変成器を使用する場合には無停電での年次点検が実施できません。
以上の用途を思い付く限り書き出します。
・電力需給用計器用変成器（VCT）
・地絡継電器電源用の計器用変成器
・受電メータ用の計器用変成器
・主遮断装置の入切表示用の計器用変成器
・主遮断装置の操作電源用の計器用変成器
⇧⇧⇧ 他にもあるかもです。
変成器に関しては基本的にはVCTやVTを差します。
CTは主遮断装置の負荷側に設置されますので対象外ですね。
PAS（VT内蔵）GR試験
年次点検の際に地絡継電器（GR）の試験をするかと思いますが、GR試験器の電源はGR本体のP1・P２端子を使用しないで下さい。
VTの定格負荷は◯◯VAとかです。
流す電流によってはVTが過負荷で焼損します。
一旦停電してから、他に電源を用意して試験して下さい。

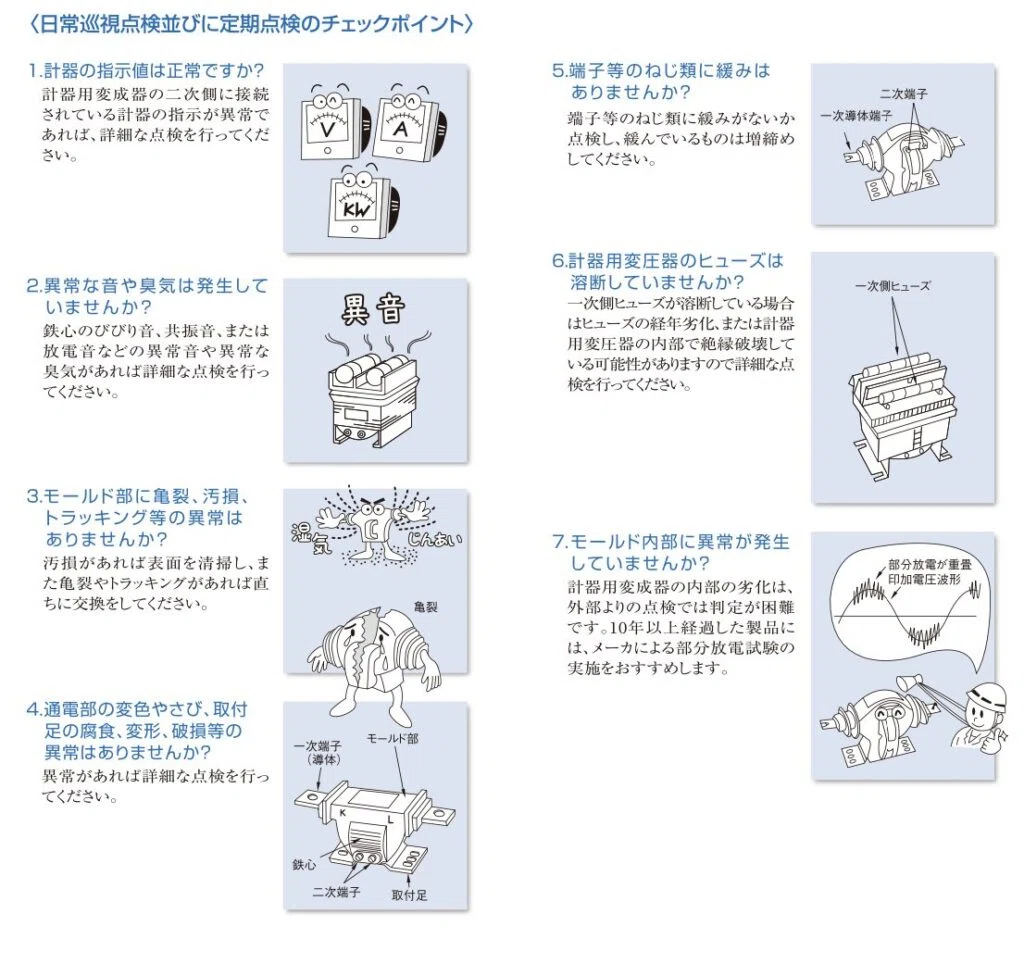

機器点検のポイント
端子部の緩み・過熱
接地工事
破損
設置・固定状況
異音・異臭
