「入門はじめての多変量解析」をPythonで写経 Vol.11 ～ ３章「はじめての主成分分析」③主成分の解釈、寄与率・累積寄与率、主成分得点

３章「はじめての主成分分析」

書籍の著者　石村貞夫 先生、石村光資郎 先生

書籍「入門はじめての多変量解析」３章「はじめての主成分分析」の Python写経活動記録 です。

多変量解析の入門を Python と一緒に学ぶ写経シリーズです。

この記事は、情報損失量の最小化に基づく主成分分析 に取り組みます。
とりわけ、主成分の解釈、寄与率・累積寄与率、主成分得点 を学びます

ChatGPT 活用型学習で進めてまいります！
では書籍を開いて多変量解析の旅に出かけましょう🚀

はじめに

このブログシリーズは、書籍「入門はじめての多変量解析」（東京図書、「テキスト」と呼びます）の Python 写経を通じて得た「多変量解析の楽しさ」をご紹介します。

書籍の紹介と引用表記はリンク先の記事に掲載しています。

３章 はじめての主成分分析

この記事は３章の以下のSectionを取り扱います。

記事に用いるデータは、テキストに掲載されたデータそのものを引用しています。
データ件数の少ないものはコード上でデータを登録し、データ件数の多いものはCSVファイル化してデータを読み込みしています。

この記事で用いるライブラリをインポートします。

### インポート

# 数値計算
import string                           # 大文字アルファベットを取得
import numpy as np
import pandas as pd

# 描画
import matplotlib.pyplot as plt
from graphviz import Digraph            # パス図（有向グラフ）
plt.rcParams['font.family'] = 'Meiryo'  # または import japanize_matplotlib

はじめに

この記事で取り扱う「情報損失量の最小化」に基づく主成分分析は、（個人的感触ですが）メジャーな方法では無いようです。
たとえば、Python の scikit-learn や statsmodels などのライブラリは「分散最大化」に基づいています。
「情報損失量の最小化」と「分散最大化」の結果が一致する部分はありますが、結果が異なる部分もありますし、結果を導くプロセスが異なる面もあります。
ご留意下さいませ。

分析の準備・前回までのダイジェスト

■ データの登録
テキスト p.87 表 3.1.1「介護施設と医療施設（その１）」のデータをお借りします。

### 介護・医療施設データ p.87 表3.1.1

# データの登録
N = 10
data1 = pd.DataFrame(
    {'地域名': list(string.ascii_uppercase[:N]),
     '介護施設': [22, 22, 18, 18, 15, 19, 19, 24, 21, 25],
     '医療施設': [12, 8, 6, 15, 7, 9, 7, 17, 14, 11]},
     index=range(1, N+1))
data1.index.name = 'No.'
data1

【実行結果】
10 の地域における 65 歳以上人口 1 万人あたりの介護施設数、人口 1 万人あたりの医療施設数です。

【補足説明】
地域名設定時に利用した string.ascii_uppercase を補足します。
大文字アルファベットを A から順に取得できる優れものなのです！
大文字アルファベットの先頭 10 文字をリストに格納してみましょう。

### アルファベット大文字を取得
list(string.ascii_uppercase[:10])

【実行結果】

■ その他の設定
その他の準備をまとめて実施します。
地域名をインデックスにするときに利用したい area の作成と、変数だけを取り出したデータフレーム X の作成です。

## 設定と準備

# 変数Xの設定
X = data1.iloc[:, 1:]
display(X.head())

# 地域名
area = data1['地域名']

【実行結果】

■ 固有値・固有ベクトルの算出
情報損失量の最小化に基づく主成分分析の固有値・固有ベクトルを算出します。
前回記事のダイジェストです。

### 固有値・固有ベクトルの取得 ※前回のダイジェスト

# p.100の行列の作成 ※データの分散共分散行列にN-1を掛けて非対角成分の符号を逆転
the_matrix = X.cov() * (N - 1) * np.array([[1, -1], [-1, 1]])

# 上記行列の固有値・固有ベクトルの算出
eig_val1, eig_vec1 = np.linalg.eig(the_matrix)

# 固有ベクトルの変更 ※行の入れ替え、符号の逆転
eig_vec1 = eig_vec1[::-1] * -1

# 結果表示
print('固有値:')
print(eig_val1)
print('固有ベクトル:')
print(eig_vec1)

【実行結果】

■ 第１主成分の数式表現
情報損失量の最小化の場合、最小固有値に対応する固有ベクトルを用いて、第１主成分

が導かれました。

主成分の解釈

※「分散最大化」も同じように主成分の解釈が必要です。

■ 主成分の解釈の必要性
求めた第１主成分は、２つの変数「介護施設」「医療施設」を「総合化」したものと考えられます。
でも総合化で生まれた「第１主成分の意味」はどこにも書かれていないですよね…

主成分分析において、主成分の意味は分析者が解釈して導き出す必要があるのです！

■ 主成分の解釈をサポートする可視化
テキストの「パス図」を用いて、主成分の意味を考えてみましょう。
パス図は「変数と主成分の関係を示す図」として用いられているようです。
描いてみましょう。

graphviz ライブラリの 有向グラフ Digraph を利用してパス図を描きます。
テキスト p.102 図 3.4.1「主成分分析のパス図」に相当します。

### 主成分分析のパス図 p.102 図3.4.1

## 設定
# 有向グラフオブジェクトの生成、neatoでnodeの位置調整を実施
g = Digraph(engine='neato')
# nodeの基本属性の設定
g.attr('node', shape='box', fontname='Meiryo UI')

## node：頂点の作成、posで位置固定
g.node('介護施設x1', pos='0, 1!')
g.node('医療施設x2', pos='0, 0!')
g.node('主成分z1', pos='2, 0.5!', shape='oval')

## edge：辺の作成
g.edge('介護施設x1', '主成分z1', label=f'{eig_vec1[0, 0]:.4f}')
g.edge('医療施設x2', '主成分z1', label=f'{eig_vec1[1, 0]:.4f}')

## グラフの表示
g

【実行結果】
右の四角形は２つの変数、右の楕円は主成分。
矢印は変数から主成分に向けられていて、係数 $${a_1, a_2}$$（固有ベクトル）が添えられています。

■ 第１主成分の解釈
テキストにならって図を読み解きましょう。

この関係性から第１主成分を解釈すると
「介護施設・医療施設の両方の大きさ」⇒「地域の介護・医療の充実度」
と考えられます！

テキストは「福祉の充実度」と解釈しています。
この解釈でパス図を上書きしてみましょう。
テキスト p.103 図 3.4.4「主成分に名前を付ける！」に相当します。

### 主成分に名前を付ける！ p.102 図3.4.4

## 設定
# 有向グラフオブジェクトの生成、neatoでnodeの位置調整を実施
g = Digraph(engine='neato')
# nodeの基本属性の設定
g.attr('node', shape='box', fontname='Meiryo UI')

## node：頂点の作成、posで位置固定
g.node('介護施設x1', pos='0, 1!')
g.node('医療施設x2', pos='0, 0!')
g.node('福祉の充実度', pos='2, 0.5!', shape='oval',
       fillcolor='lavender', style='filled')

## edge：辺の作成
g.edge('介護施設x1', '福祉の充実度', label=f'{eig_vec1[0, 0]:.4f}')
g.edge('医療施設x2', '福祉の充実度', label=f'{eig_vec1[1, 0]:.4f}')

## グラフの表示
g

【実行結果】

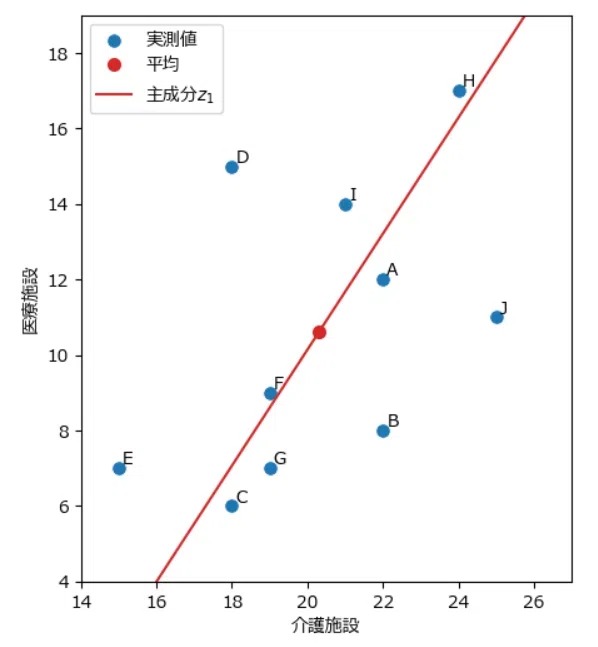

前回記事の主成分の直線を添えたデータの散布図で、主成分の解釈を深堀りしましょう。

【解釈】
赤い直線が第１主成分 $${z_1}$$ 、真ん中の赤い点が平均（中心）です。
第１主成分 $${z_1}$$ が「地域の介護・医療の充実度」と解釈すると…

• 中心より右上の方向に位置する地域（青い点）は「介護・医療が充実している地域」と考えられます。

• 中心より左下の方向に位置する地域は「介護・医療が充実しているとはいいにくい地域」と考えられます。

寄与率・累積寄与率

※「分散最大化」と計算方法が異なります。

■ 寄与率の概要
「寄与率」は各主成分がデータ全体をどの程度説明しているかを示す指標です。

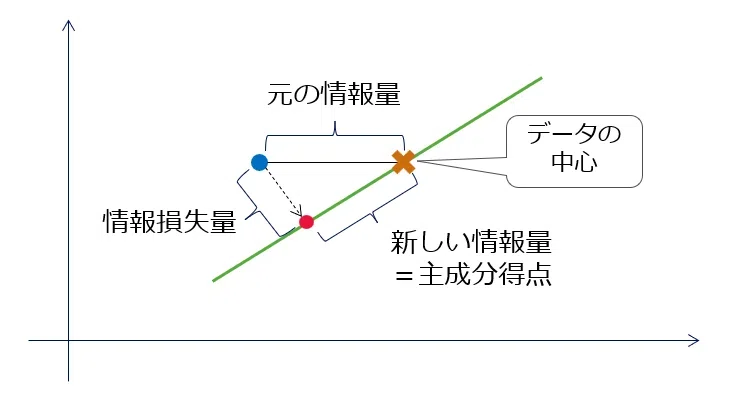

下の図で確認しましょう。

各主成分は「新しい情報量」でデータを説明します。
「情報損失量最小化」に基づく主成分分析の「固有値 $${\lambda}$$ 」は「情報損失量の二乗和」を示します。
※前回記事で「固有値が情報損失量の二乗和 $${U}$$ から導かれたこと」を思い出しましょう。

ということで、テキストの公式をお借りします。

📊 寄与率の定義（情報損失量最小化の場合）

🔢 寄与率の計算
分析データの第１主成分の寄与率を計算しましょう。

### 寄与率の算出 p.105

# 2変数の平均値の算出
x1_bar, x2_bar = X.mean().values

# 元の情報量の平方和の算出
sum_squared_info_form = sum([(x1 - x1_bar)**2 for x1 in X['介護施設']]) \
                      + sum([(x2 - x2_bar)**2 for x2 in X['医療施設']])

# 情報損失量の平方和（第１主成分の固有値）の算出
sum_squared_info_loss1 = eig_val1[0]

# 主成分z1の寄与率
(sum_squared_info_form - sum_squared_info_loss1) / sum_squared_info_form

【実行結果】
寄与率は $${76.6\%}$$ です。

■ 分散最大化による主成分分析の寄与率・累積寄与率
少し、分散最大化に寄り道します。

「分散最大化」の場合の固有値は「各主成分がデータのバラツキをどれだけ説明しているかを表す指標」です。
「主成分が元のデータをどれだけ説明しているかを表す指標」との説明もよく見かけます。
このような固有値を使って寄与率を求めます。
ざっくり寄与率は「固有値 ÷ 固有値の合計」であり、元のデータ全体のうち主成分が説明できている割合なのです。

📊 寄与率・累積寄与率の定義（分散最大化の場合）
説明変数の数＝主成分の最大数＝$${p}$$ とします。
固有値 $${\lambda}$$ は大きな値の順に並び替え済みとします。

分母は全固有値の合計です。
累積寄与率の分子は第 $${i}$$ 主成分までの固有値の累計です。

累積寄与率の大きさは新しい情報量＝主成分得点の分散だそうです。
データの要約や次元削減の際には、少ない新しい変数＝主成分を選びたいでしょう。
そんなときに累積寄与率が活躍します。

例えばデータの 70% が説明できていればよい、という風にしきい値を決めておきます。
この場合、累積寄与率が 70% に達するまでの主成分を選択すればよいことになります。

サクッと分散最大化の場合の寄与率を算出しましょう。

### 分散最大化の寄与率の算出

# 分散最大化の固有値の算出 ※データの分散共分散行列の固有値
eig_vec1_bunsan, _ = np.linalg.eig(X.cov())

# 固有値を降順でソート
eig_vec1_bunsan = eig_vec1_bunsan[eig_vec1_bunsan.argsort()[::-1]]

# 寄与率の算出 ※各主成分の固有値 / 固有値の合計
kiyo_rate = eig_vec1_bunsan / eig_vec1_bunsan.sum()

# 結果の表示
print('固有値　　　　　　:', eig_vec1_bunsan)
print('第１主成分の寄与率:', kiyo_rate[0])
print('第２主成分の寄与率:', kiyo_rate[1])

【実行結果】

分散最大化の場合の第１主成分の寄与率は、情報損失量最小化の寄与率と（ほぼほぼ）同じになりました！
70% をしきい値にする場合、第１主成分を選択すれば良いことになります！

主成分得点

※「分散最大化」も同じ計算式で主成分得点を求めます。

■ 主成分得点の概要
下の図の「新しい情報量」が主成分得点です。
データの中心（平均）と主成分軸上のデータ点（赤い点）の長さが主成分得点です。

📊 主成分得点の公式
テキストの計算式をお借りします。
第１主成分の主成分得点は、変数の平均 $${\bar{x}_1, \bar{x}_2}$$、第１主成分の係数（固有ベクトル） $${a_1, a_2}$$ を用いて、

となります。

🔢 主成分得点の計算と読み解き
分析データの第１主成分得点を Python で計算します。

### 主成分得点の算出 p.106

# 主成分得点の算出 ※固有ベクトル1 × 中心化したx1 + 固有ベクトル2 × 中心化したx2
score = (X - X.mean()) @ eig_vec1[:, 0]

# データフレーム化
score = score.rename('主成分得点').to_frame()
score.index = area

# 結果の表示
score

【実行結果】
各地区の第１主成分の主成分得点を計算しました。

【読み解き】
第１主成分の解釈は「地区の介護・医療の充実度」でした。
また、主成分得点の原点は０です。
つまり、この主成分得点が正の値の場合には、介護・医療が充実している度合いを示すと言えるでしょう。
反対に、この主成分得点が負の値の場合には、介護・医療が充実していない度合いを示すと言えそうです。

絶対値の大きな地域を見てみると…
地域 H はとても充実して、地域 E、C の充実度は低い、と考えられます。

記事の最後はChatGPTが締めくくります。
今回は日々の小さな灯りを大切にして。

📘 ChatGPTのひとこと：

今回の写経は以上です。
