I'ｍ Back Film フォーカスの調整

2025年10月9日 14:51

別投稿「I'ｍ Back Film フォーカス調整を考える」もご覧ください。

フレームの構造

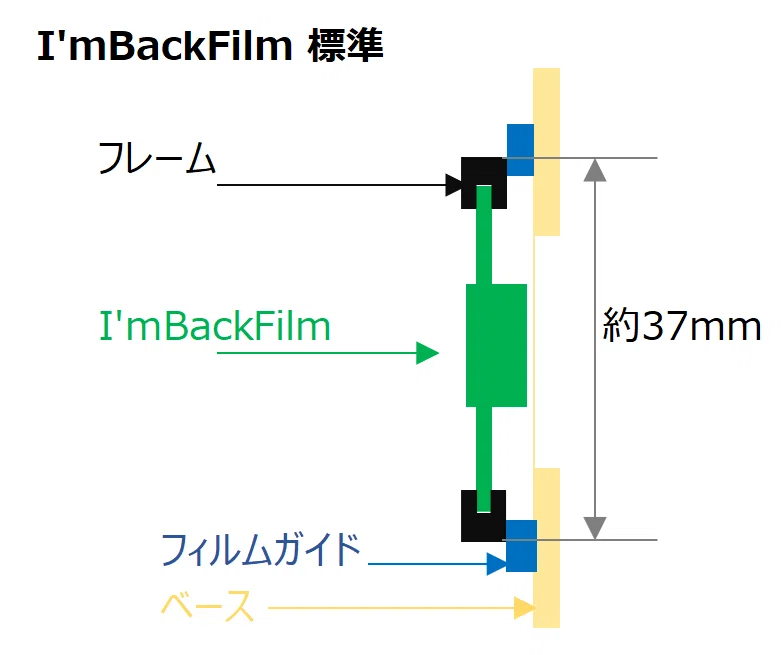

I'ｍ Back Film 標準のフレームは、フィルムガイドの上に設置するようになっています。
I'm Back 公式では、フォーカスが合う位置として基板とフィルム面の距離は 2.1mm になっています。
前ピンで厚みを減らしてセンサーを後ろに下げる調整は行いにくい構造となっています。

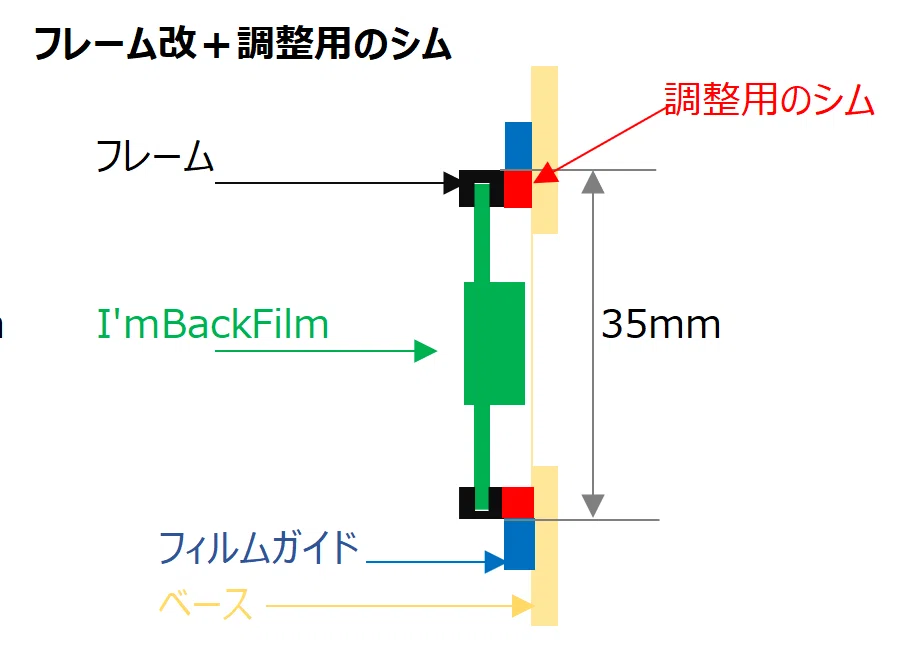

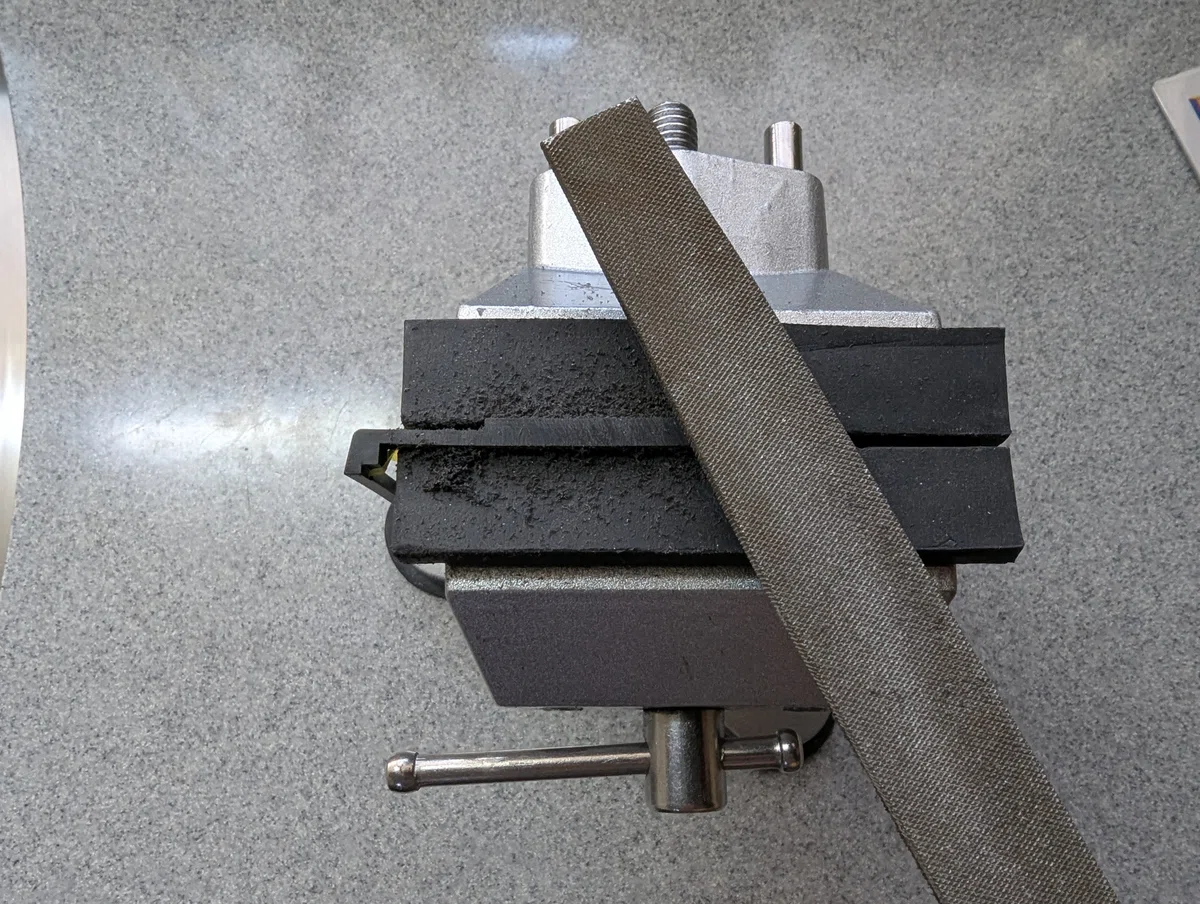

標準のフレームの高さが約37mmあるため上下1mm程度を削って35mmのフィルムサイズにします。
こうすることでフィルムガイドの内側に収まります。

初期として調整用のシムを 0.1mm にすると標準と同じぐらいになります。

高さを 35mm にして、接地面に銅テープ（0.05mm)を二枚貼り付けています。
これを初期状態として調整します。

ファインダーで合わせたピントが、撮影結果では前後にズレる場合です。

以下の手順で調整します。

レンズを無限遠に合わせる。
遠景（1km以上の建物など）を撮影。
撮影結果がピント合っていればOK。ズレていれば以下へ。
センサー（I’m Backユニット）とカメラの間に薄いスペーサー（シム）を挟む、または削る。
- 前ピン → センサーを後ろに下げる（厚みを増やす）
- 後ピン → センサーを前に出す（厚みを減らす）
0.05〜0.1mm単位で調整し、再テスト。

※シム材には アルミテープ、プラ板（0.1mm単位）、真鍮シムなどを使えます。
