ビンテージなオシロスコープを直した話

2025年5月16日 16:25

この古びたオシロスコープは、私が学生時代(2017年)に手に入れたものです。

当時、音響を学ぶならアナログオシロが必要だと感じ、オークションで見つけた菊水電子 MODEL 538を購入しました。5,000円ほどだったと思います。

届いたときは、見た目にそれなりの経年を感じました。ジャンクかもしれないと思いながら電源を入れると、なんと、しっかりと動作してくれました。

「これは当たりだ」と思ったのを覚えています。

前知識がなく購入したため知りませんでしたが、1974年製。ちょうど母と同い年です。ちなみにトリガー機能はありません。

それからこのオシロは、ずっと手元にありました。
測定に使ったり、動作確認に使ったり。
ただ波形を見るだけでも、アナログ・オシロ特有のブラウン管の軌跡に興奮を覚えましたが、ブラウン管の焼きつきが気になりつつあったので、電源を切って大事に保管しておりました。

今回、もう一度使おうと思った理由

最近、自作のオシレーター「K102E」のプロモーション撮影をしようと思い立ちました。

それで、久しぶりに引っ張り出し、電源を入れてみても、波形は表示されませんでした。

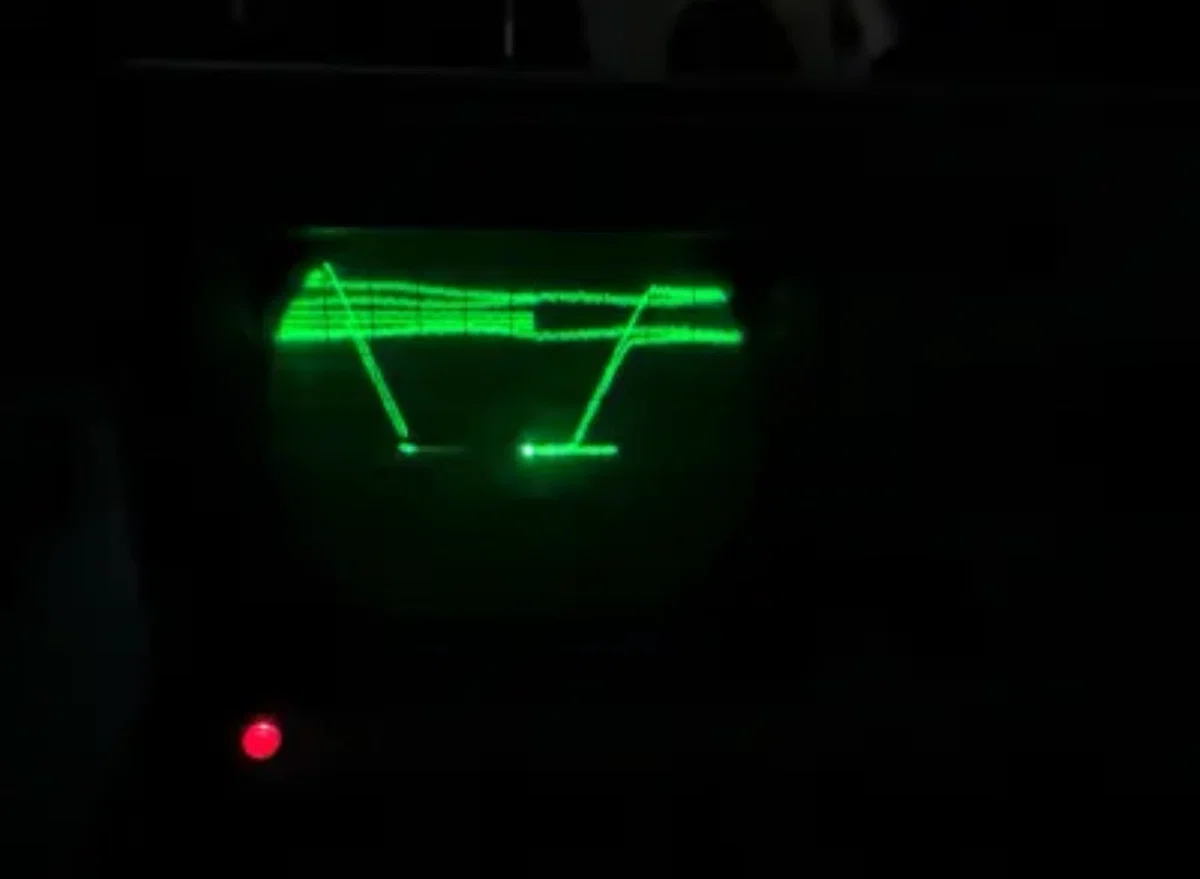

ビームがちゃんとスイープされず、定期的に中央に引き戻されるような動きをしています。

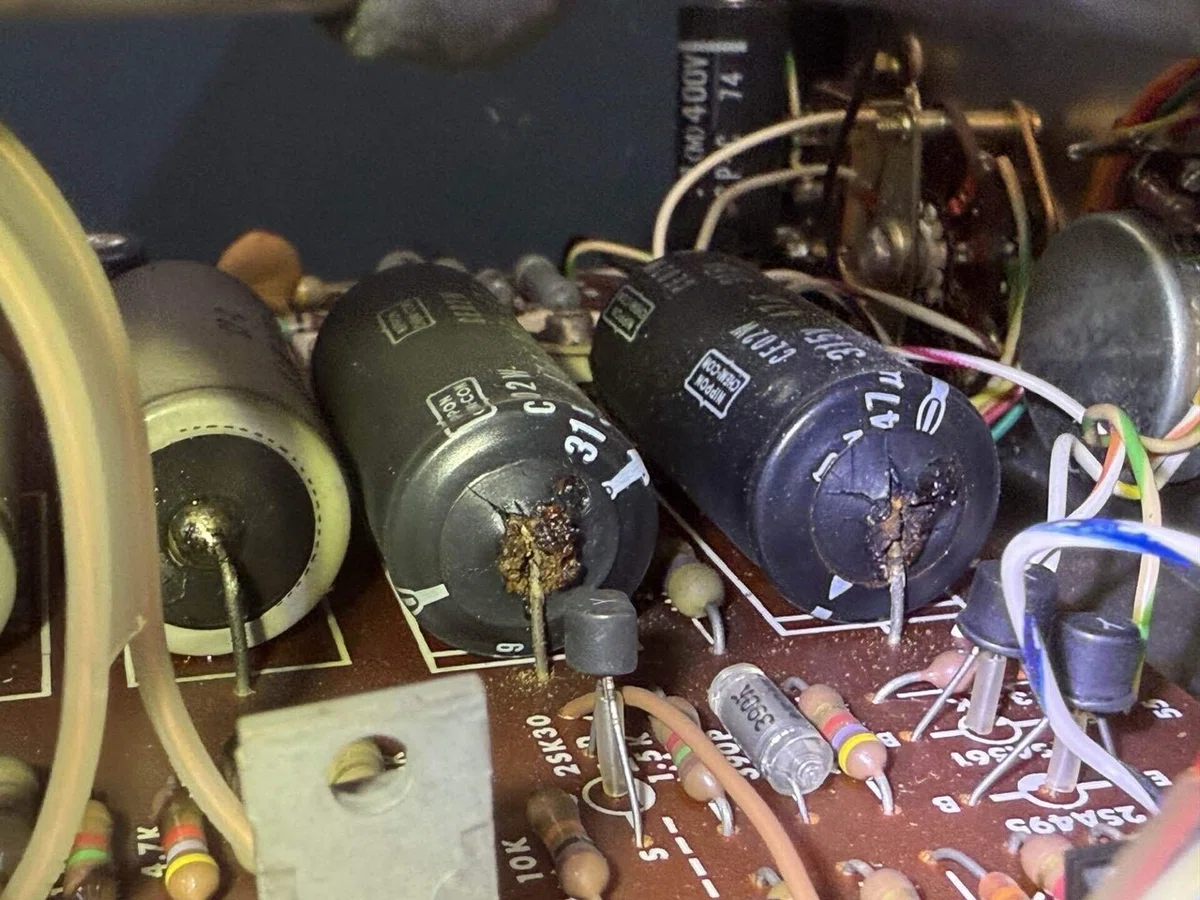

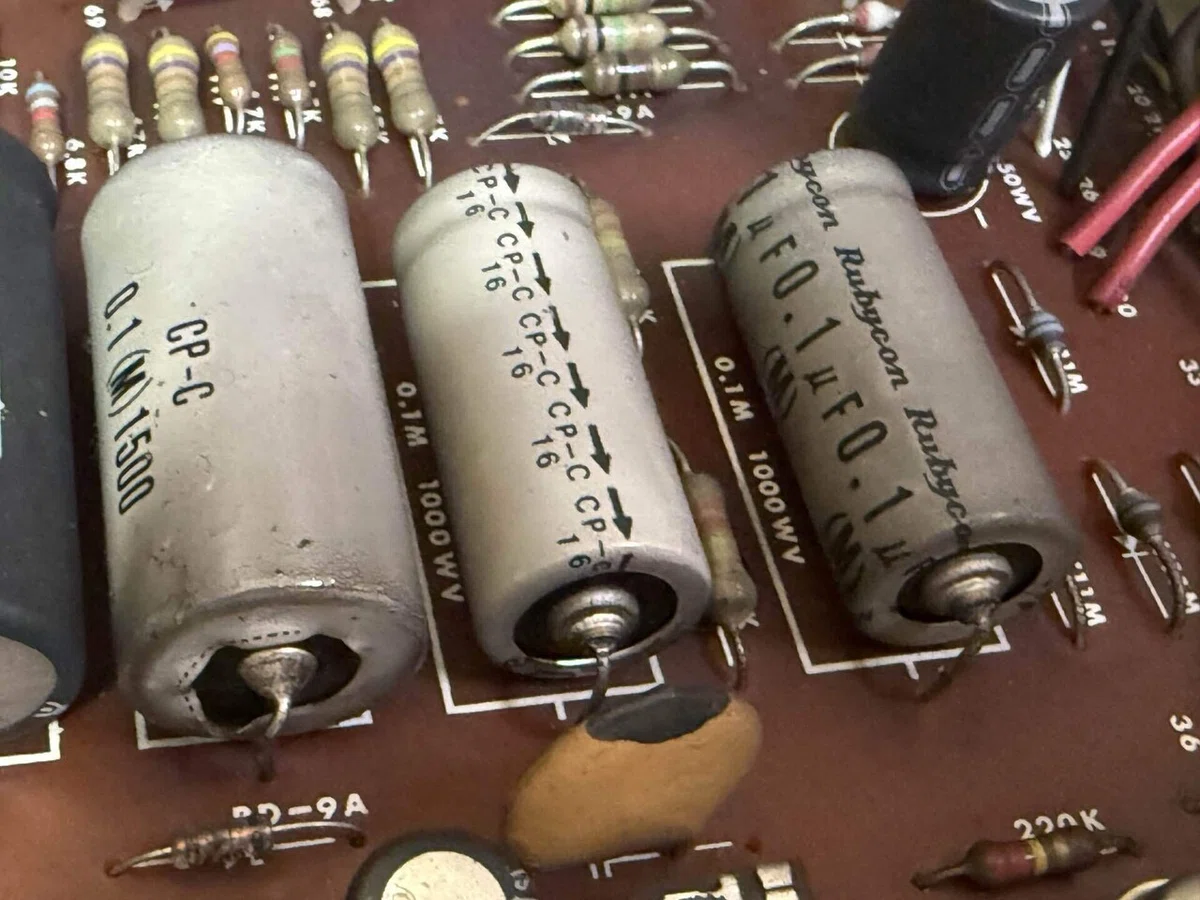

症状を確認して分解してみると、内部には破損したコンデンサがいくつか見つかりました。黒い電解コンデンサは破裂し、灰色のオイルコンデンサは底部から液漏れしていました。

取り外した破裂コンデンサ周辺は無水エタノールで丁寧に清掃し、

炭化したパターンや液漏れ跡が残らないように処理しました。

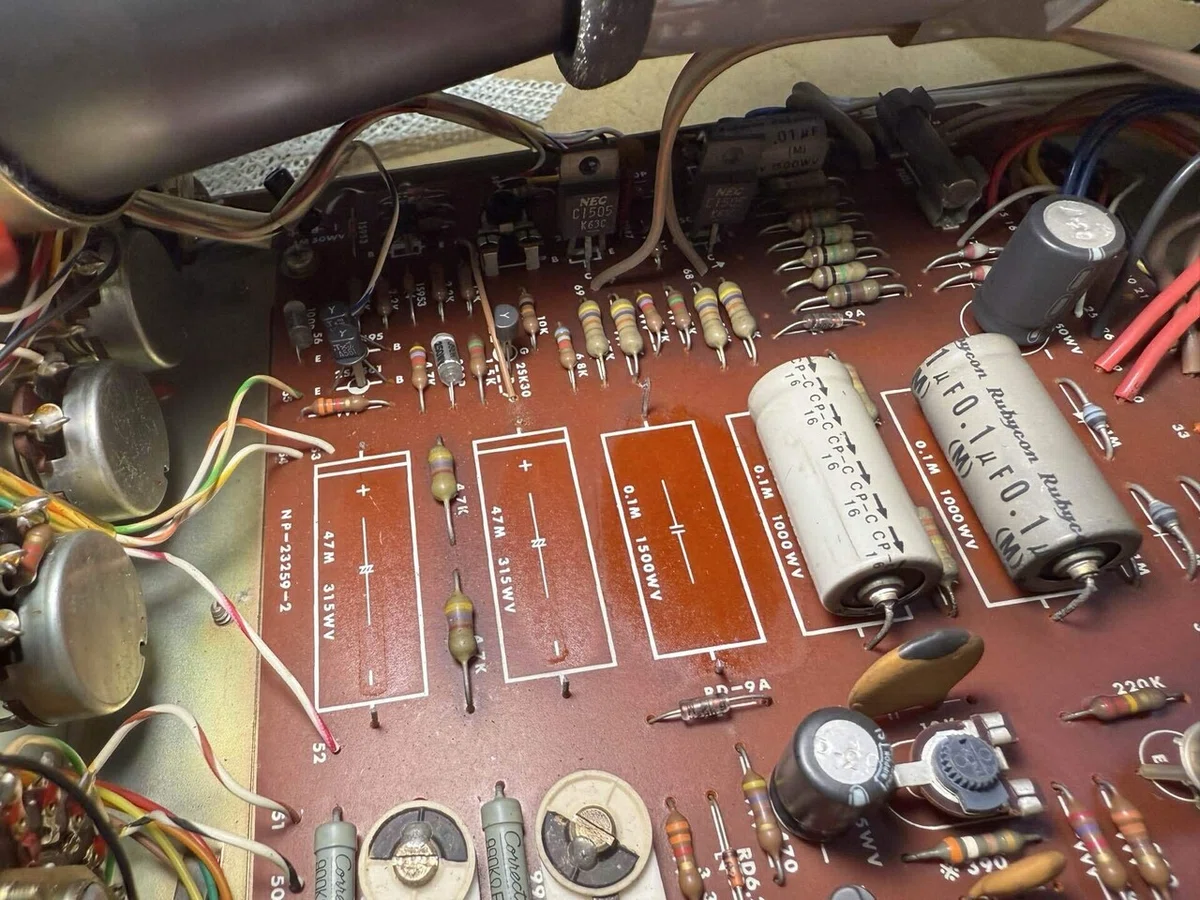

もともと取り付けられていた部品は以下の通りです。

どれもアキシャルリードになっています。イマドキこんなのないです。

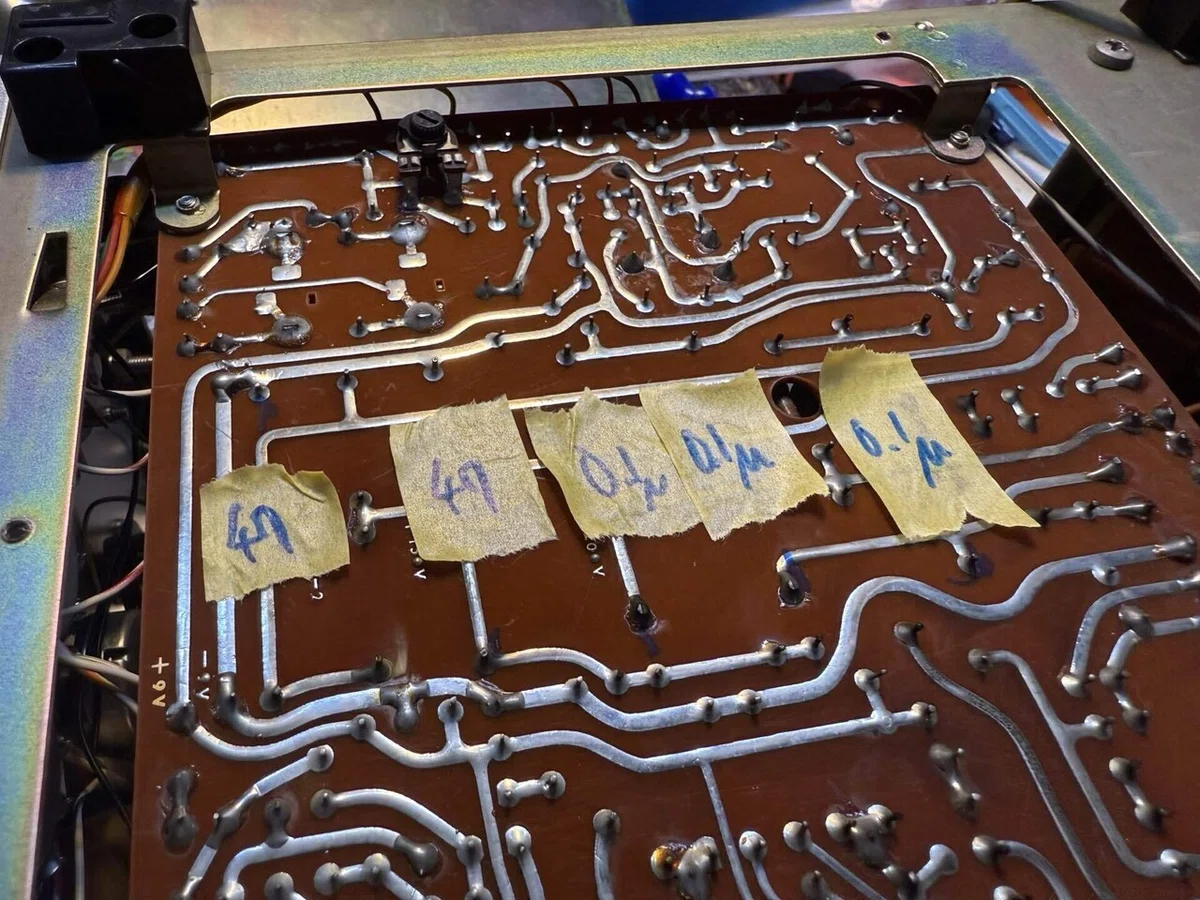

オイルコンデンサ3つは、容量が同じなので1種類とすることにしました。
しかし、1.5kVのものも入手が難しかったので、2.0kVのものを探しました。
電解コンデンサは比較的容易に代替品がありました。

回路図がないのでわかりませんが、前者は「偏向回路スイープ整形」のため、ブラウン管に合わせて高電圧、後者は「電源平準（B電圧）」のため、国内・海外の商用電源に耐える電圧になっているのだと、思っています。

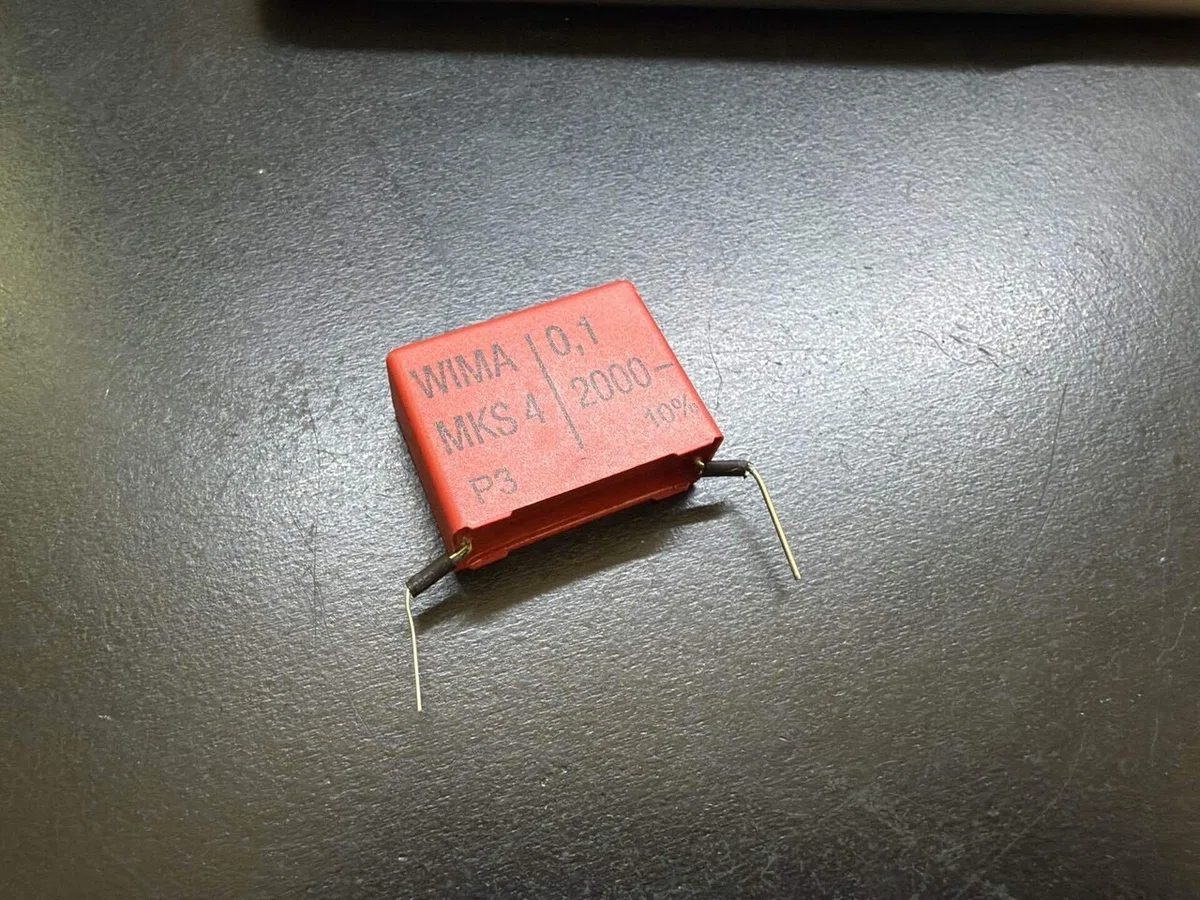

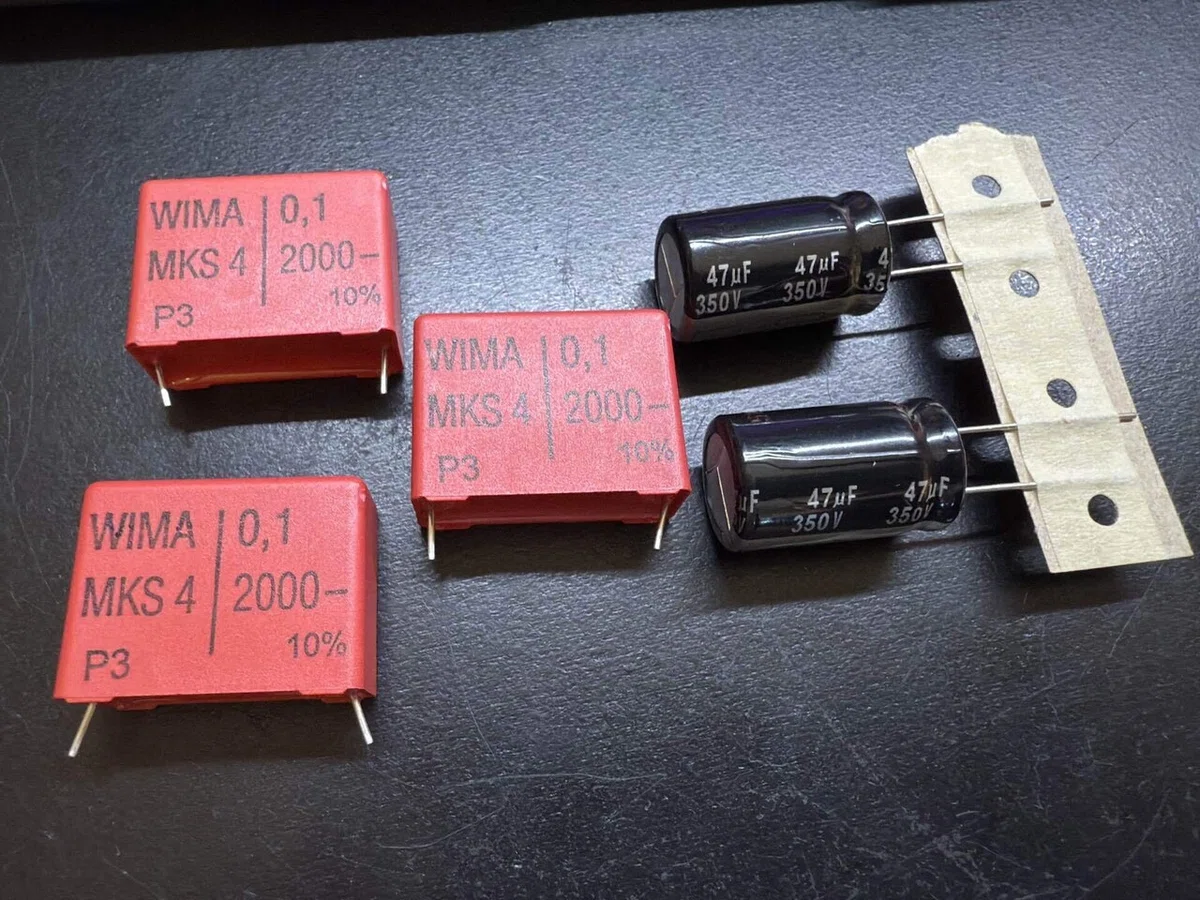

代替品のWIMAの赤いフィルムコンデンサは、耐圧2000Vと余裕があり、信頼性の高いPETフィルム構造です。Panasonicの350V電解は、105℃品でESRにも優れ、長期使用に耐える定番モデルを選びました。

WIMAのリードが短かったため、ダイオード（1N4148）のリード線を利用して延長し、接合部は収縮チューブで絶縁処理を行いました。
高圧がかかるので心配でしたが、まあ大丈夫でしょう。

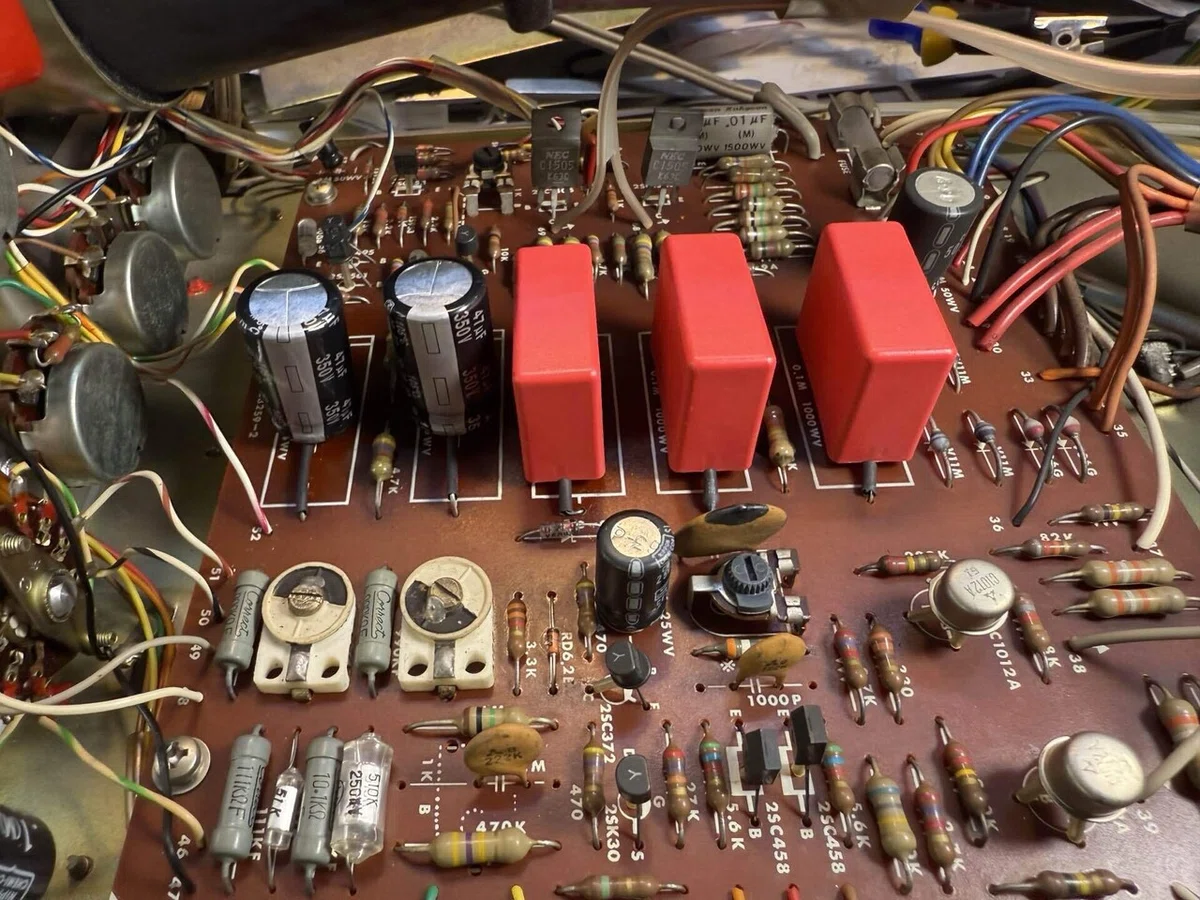

Panasonicの電解コンデンサはリードを延長せず、ガニ股にする感じで実装できました。

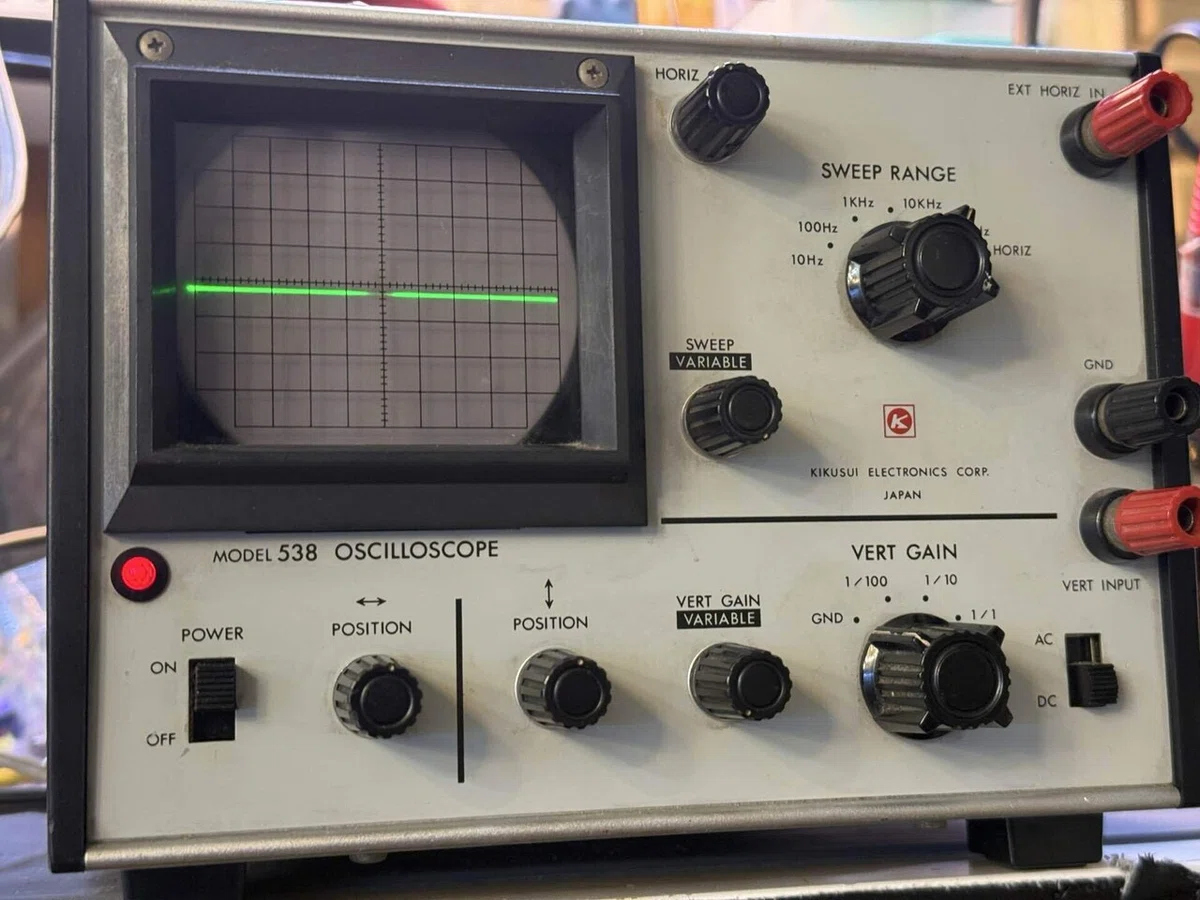

電源投入後、波形が正常に表示されるようになりました。LFOの三角波もはっきりと確認でき、中央に引き戻される挙動や、スイープ停止は完全に解消されました。

交換したコンデンサは、すべて正しく機能しています。

修理に必要だったのは、数本のコンデンサと数時間の作業時間だけでした。
それだけで、壊れたオシロスコープがふたたび波形を描くようになったのです。

アナログ機材は、正直です。電圧が足りなければ、波形は戻りません。部品を正しく選び、正しく取り付ければ、また素直に働いてくれます。

そして何より、波形が戻ってきたその瞬間は、何度経験しても嬉しいものです。

これで、次の50年も長生きしてほしいです。
