進化するDRAMの展望：技術、市場力学、そして生成AI革命の戦略的分析

エグゼクティブサマリー

本レポートは、半導体メモリー市場の最も動的なセグメントであるDRAM（Dynamic Random Access Memory）に関する包括的な分析を提供する。特に、人工知能（AI）の台頭が、DDR、LPDDR、GDDRといった従来の規格に加え、High Bandwidth Memory (HBM)という革新的な技術をいかに市場の中心に据え、グローバルな競争環境を再構築しているかを深く掘り下げる。

調査結果によると、DRAM市場は現在、HBMの爆発的な需要に牽引され、従来の景気循環とは異なる構造的な変革期を迎えている。2024年の世界DRAM市場規模は1,158.9億ドルと評価され、2025年には1,218.3億ドルへと成長が予測されているが 、その成長の原動力はHBM市場であり、2024年の48億ドルから2033年までに366億ドルに達するというCAGR 28.4%という驚異的な成長が見込まれている 。

この市場の再編は、主要ベンダーの勢力図に明確に現れている。長年にわたりDRAM市場のリーダーであったSamsung Electronicsは、2025年前半にSK hynixにトップの座を譲り渡した。これは、SK hynixがAIアクセラレーター最大手であるNVIDIAとの強固なHBM供給関係を確立したことに起因する 。同時に、Micron TechnologyもHBM3Eの量産とNVIDIAへの供給を通じて、HBM市場における存在感を急速に高めている。これにより、HBM市場はSK hynix、Samsung、Micronの3社がほぼ独占する極めて集中度の高い市場となっている 。

また、このHBMへの生産能力シフトは、DDR4とDDR5といった従来の汎用DRAMの供給を逼迫させ、DDR4の収益性がDDR5を一時的に上回るという、通常では考えられない市場のねじれ現象を引き起こしている 。

さらに、本レポートは、半導体市場が直面する地政学的なリスク、特に米国による中国への先端半導体技術の輸出規制が、HBMサプライチェーンに与える構造的な影響についても分析する。中国のメモリーメーカーであるChangXin Memory Technologies (CXMT)が技術的な進歩を遂げる一方で、HBMというAIエコシステムの「生命線」が、海外からの技術や装置の輸入制限によって最大のボトルネックとなっている実情を明らかにする 。

結論として、DRAM市場の将来は、単なる微細化競争から、HBMを中心とした先端パッケージング技術、AI顧客との戦略的パートナーシップ、そして地政学的リスクへの対応能力によって左右される。HBMはもはやニッチな製品ではなく、半導体業界全体の成長とイノベーションを牽引する中心的な技術となっている。

第1章: DRAM技術の基礎と市場における役割

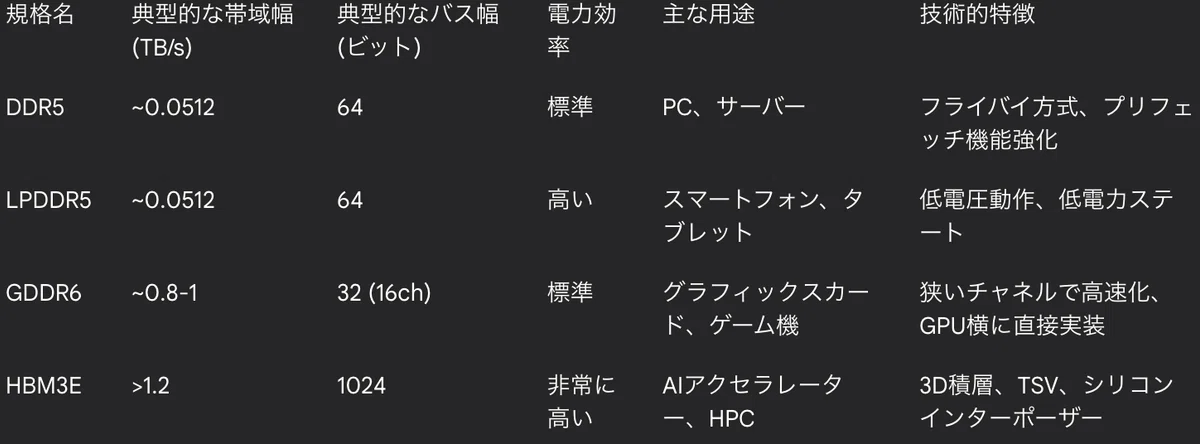

DRAM（Dynamic Random Access Memory）は、コンピューティングシステムのメインメモリーとして不可欠な部品であり、その進化は情報技術の発展と密接に関わってきた。DRAMは用途に応じて多様な規格に分かれており、それぞれが特定の性能要件を満たすように最適化されている。

DDR (Double Data Rate): PCおよびサーバーの標準

DDR SDRAMは、PCやサーバーのメインメモリーの標準規格として広く普及している。従来のSDRAMがクロック信号の立ち上がりでのみデータを転送していたのに対し、DDRは立ち下がりでもデータを転送することで、実質的に2倍の速度を実現した 。世代を重ねるごとに、駆動電圧の低減（3.3Vから2.5Vへ）や、プリフェッチ動作の強化（1ビットから2ビットへ）が図られ、性能と電力効率が向上してきた 。最新世代であるDDR5は、個人向けPCには過剰な性能とされるほど高性能であり、主にAI用途など高い処理能力が要求される次世代の高性能PCやサーバー、データセンター向けに利用されるのが一般的である 。DDR5への技術移行は、メモリチップ間の配線を最小限に抑え、通信品質を向上させるフライバイ方式のトポロジー採用など、性能向上と信頼性強化に向けた継続的な努力の結果である 。

LPDDR (Low-Power Double Data Rate): モバイルおよび車載機器向け

LPDDRは、DDR規格の派生であり、その名の通り「低消費電力（Low-Power）」に特化している 。タブレット、携帯電話、ノートPCといったバッテリーで動作するモバイル機器や、車載システム、SSDカードなど、電力効率が最重要視される用途向けに設計されている 。標準DDR DRAMと比較して動作電圧が低く設定されており、低電力ステートなどの省電力機能が追加されている。これにより、標準DRAMよりも高速で高い性能を提供しつつも、バッテリーの長時間駆動をサポートすることが可能となっている 。

GDDR (Graphics Double Data Rate): 高スループット用途

GDDRは、GPU（Graphics Processing Unit）やAIアクセラレーター向けに特別に設計されたDRAMである 。グラフィックス・カードやゲーム機、高性能コンピューティングなど、大量のデータ処理を必要とするシステムに採用される 。GDDRは、狭いチャネルでデータレートを極限まで引き上げることで、高スループットを実現するアーキテクチャを採用している 。GDDRメモリーは、メインメモリーのようにモジュール化されておらず、GPUのすぐ近くに直接実装されることで、短い配線での高速データ転送を可能にしている。

HBM (High Bandwidth Memory): AI・HPCにおける革命

HBMは、AIやハイパフォーマンスコンピューティング（HPC）の分野において、これまでのメモリーの設計思想を根本から変革した技術である 。HBMの最も顕著な特徴は、複数のDRAMチップを垂直に積み重ねる3D積層構造を採用している点にある 。この積層されたチップは、シリコン貫通電極（TSV）と呼ばれる微細な垂直配線によって接続されており、データ転送の距離を劇的に短縮している 。HBMがGDDRやDDRと比較して優れている点は、その設計思想の違いにある 。GDDRが狭いチャネルでデータレートを高速化することでスループットを稼ぐのに対し、HBMは 1024ビット幅という極めて広いデータパスを比較的低速なクロックで動作させることで、圧倒的な高スループットを実現する 。この設計により、HBMはGDDRよりも消費電力を抑えつつ、省面積化、低レイテンシー、高帯域幅を同時に実現している 。HBMのこうした技術的優位性は、特に、膨大なデータを高速に処理する必要がある生成AIやHPC（ハイパフォーマンスコンピューティング）のワークロードにおいて、データ転送のボトルネックを解消する鍵となっている 。

HBMは「メモリーウォール」を克服する戦略的アーキテクチャであるという見方が専門家の間で定着している。大規模言語モデル（LLM）の訓練や推論では、膨大なデータをGPUに高速に供給することが不可欠だが、従来のメモリー設計では「I/Oミスマッチ」や「データパイプラインのボトルネック」が発生する 。HBMの3D積層、広バス幅、低電力設計は、この根本的な課題を解決するために考案された。このため、HBMは単なる性能向上版ではなく、高性能コンピューティングシステムのアーキテクチャそのものを再定義する戦略的な技術と見なされている。これにより、半導体の製造における焦点は、従来の中心であった前工程（微細化）から、後工程（パッケージング技術）へとシフトしている 。
