LPガス設備設計の標準手順｜「管をつなぐ」の先にある、根拠ある判断の積み重ね
はじめに｜設計とは、根拠ある判断の積み重ねだ
LPガス設備の設計を、「図面上で配管のルートを決めて、機器を線でつなぐ作業」だと思っているとしたら、少し認識を改めたほうがいいかもしれません。
設計の本質は、消費者の生活を守り、安定したエネルギー供給を維持するための「根拠ある判断の積み重ね」にあります。どの機器を選ぶか、管径をどう決めるか、安全装置をどこに配置するか。その一つひとつの選択には、必ず技術的な裏付けと「なぜそれを選んだのか」という理由が求められます。
この記事では、LPガス設備設計の標準的な手順を6つのステップで整理します。これから設備士を目指す方の入門書としても、現場で「なんとなく」こなしてきた実務者の再確認としても、明日から使える内容にまとめています。
ステップ1｜最大ガス消費量（Q）の算定――すべての計算はここから始まる
設計の第一歩は、「このシステムで、最大どれだけのガスが必要か」を正確に導き出すことです。これが最大ガス消費量（Q）です。
考え方はシンプルで、設置されるすべての燃焼器具（コンロ、給湯器、暖房機、業務用厨房など）の消費量を合算していきます。カタログに記載されたガス消費量（kW または MJ/h）を積み上げていく作業です。

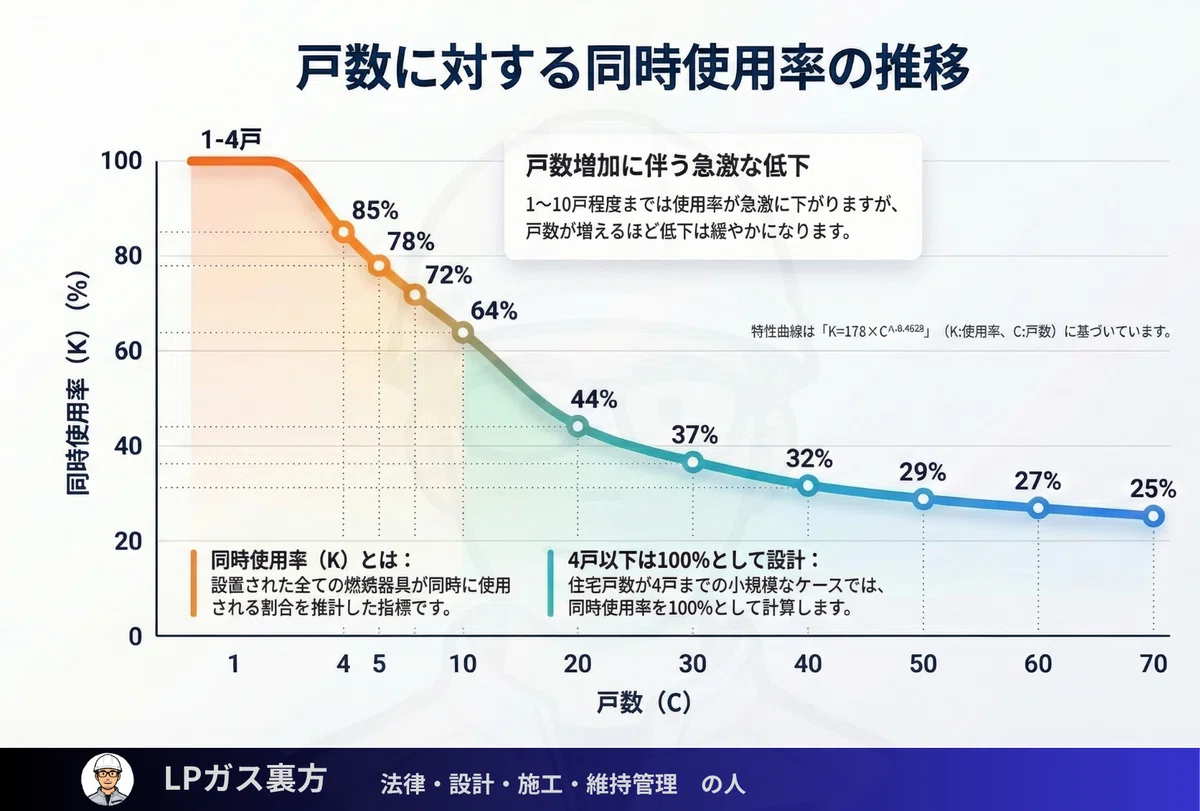

ただし、すべての器具が同時にフル稼働することは、現実にはほとんどありません。 ここでプロの腕の見せどころとなるのが「同時使用率」の適用です。戸数や用途に応じた係数を掛けることで、実質的なピーク負荷を導き出します。
💡 現場の視点：
ここを誤ると全てが狂うQの算定ミスは、設計全体にドミノ倒しのような悪影響を及ぼします。
過小に見積もれば供給不足（圧力低下）を招き、シャワーの温度が安定しないといったクレームに直結します。
逆に過大に見積もれば容器本数や配管が過剰になり、コストとスペースの無駄遣いになります。
最初の数字出しに最も時間をかける価値がある、と言っても過言ではありません。
ステップ2｜供給方式の決定――「自然」に任せるか、「強制」的に作るか
Qが確定したら、次はガスの供給スタイルを決めます。選択肢は大きく2つです。
① 自然気化方式
容器内のLPガスが自ら蒸発する力を利用します。設備がシンプルでメンテナンスも容易ですが、外気温が下がる冬場は気化能力が落ちるという弱点があります。大量消費現場や寒冷地では、これだけでは供給が追いつかないリスクを孕んでいます。
② 強制気化方式（ベーパーライザー使用）
専用の気化装置を使って強制的にガスを作ります。気温に左右されず安定供給が可能ですが、設備コストと日々の維持管理の手間が増えます。
判断軸は、「最大ガス消費量・冬期の最低気温・容器の発生能力」の3セット。これらを天秤にかけて、次のステップである貯蔵方式へと進みます。
ステップ3｜貯蔵方式の選定――容器かバルクか、最適解を見極める
ガスをどのような形でストックしておくか。これは運用コストに直結する重要な分かれ道です。
1. 容器方式：フットワークの軽さが武器
充てん済みのボンベを設置し、なくなったら交換するスタイルです。初期投資が少なく、戸建て住宅や小規模店舗に向いています。一方で、交換頻度が高すぎると配送コストが跳ね上がるため、1日あたりの消費量から逆算して最適な本数を弾き出す必要があります。
2. バルク方式：大量消費のスタンダード
大型の固定タンク（バルク貯槽）にローリー車で直接補充するスタイルです。容器交換の手間がゼロになり、集合住宅や工場などで絶大な威力を発揮します。ただし、ローリーが横付けできるアクセスルートの確保や、火気からの保安距離の維持など、設置場所には厳しい制約が伴います。
比較軸容器方式バルク方式初期コスト低い高い運用管理定期的な交換作業が必要補充頻度が低く効率的設置スペース省スペースで柔軟貯槽＋車線確保が必要
どちらの方式であっても、「点検作業ができるスペース」を設計段階で死守しておくこと。これが後のメンテナンス担当者を助けることになります。
ステップ4｜調整器とメーターの選定――「余裕」という名の安全を設計する
調整器（レギュレーター）
高圧のガスを器具が使える低圧（2.8kPa）まで落とす、心臓部です。 選定のセオリーは、算定したQの1.5倍程度の流量容量を持つものを選ぶこと。ピーク時の瞬間的な負荷変動にもびくともしない「圧力の安定性」を、設計段階で作っておくのがプロの仕事です。
調整器の関連記事
ガスメーター
メーターは最大消費量に適した号数を選びます。小さすぎれば流量不足で止まり、大きすぎれば微少な漏洩検知の精度が落ちます。また、7〜10年でやってくる検定有効期限の交換作業を見越し、工具が入りやすい「高さ」と「向き」で配置する配慮も欠かせません。
ガスメーターの関連記事
ステップ5｜配管設計と圧力損失――安定供給の「動脈」をデザインする
配管はただつなげばいいわけではありません。管径の選定ミスは、ピーク時に器具を沈黙させる原因になります。
配管経路の原則
基本は露出配管です。地中埋設や隠ぺい配管に比べ、腐食や損傷を早期発見しやすく、トータルの維持管理コストを抑えられます。やむを得ず防護が必要な場所を通るなら、そのための措置を最初から図面に組み込みます。
管径の決め方（圧力損失計算）
配管設計の核心は圧力損失のコントロールです。調整器の出口から一番遠い器具までのロスを、許容範囲（目安として0.3kPa以内）に収めます。
調整器出口圧力 ー 圧力損失 ≧ 器具の最低作動圧力
計算上ギリギリの管径を選ぶのではなく、将来の器具増設や冬場の負荷増を見越して、一回り上のサイズを提案する判断力。これが現場で信頼される「裏方」の資質です。
ステップ6｜安全装置の配置とメンテナンス性の確保
最後は、万が一の時に「確実に止める」ための設計です。
マイコンメーター： 長時間の微量流量や異常流量を検知して遮断します。「なぜ止まるのか」のメカニズムを知っておくことで、消費者への的確なアドバイスが可能になります。
ガス漏れ警報器： LPガスは空気より重いため、床面近くに設置するのが大原則です。
緊急遮断装置： 大規模施設では必須。地震や異常を検知して最上流でシャットアウトします。
どんなに優れた安全装置も、点検できなければ意味がありません。「点検口がない」「手が届かない」といった設計ミスは、保安の空洞化を招きます。設備の寿命全体を見据えたレイアウトこそ、設計者の責任です。
おわりに｜正確な設計図が、現場の安全と信頼を作る
設計の最終成果物は、図面や仕様書といった「書類」です。しかし、その紙一枚が正確であることで、施工者は迷いなく動け、検査機関は根拠を確認でき、そして消費者は安心してガスを使い続けることができます。
基準を守ることは最低限の義務です。しかし、それ以上に大切なのは、「なぜその機器を選び、なぜその太さにしたのか」を自分の言葉で論理的に説明できること。
この手順を体に染み込ませ、一歩ずつ根拠を積み重ねる習慣。それこそが、設備士としての技術の核心であり、現場で一番求められる能力なのです。
