【lwIP】Bug #2｜SYNスキャンで既存TCP接続が切断される原因｜TCP_LISTEN_BACKLOG未設定の落とし穴

(English Version Here.)

このnoteでは、lwIPで実際に起こり得る不具合・脆弱性・再現方法・最小修正の考え方やデバッグのノウハウをシリーズで解説しています。
▶ 日本語記事一覧はこちら：lwIPトラブル対策室｜日本語記事一覧

■ lwIPでこんな現象に遭遇していませんか？

• ポートスキャンを実行すると確立済みのTCP接続が突然切断される

• 通信中にもかかわらず接続が切られ、再接続が必要になる

• ポートスキャンやネットワーク診断ツールの実行後に機器の挙動がおかしくなる

lwIPに存在する既知の不具合が原因の可能性があります。

■ 発生条件

• lwIPバージョン： 2.0.3（またはそれ以前のバージョン）

• 影響を受ける構成： `TCP_LISTEN_BACKLOG = 0`設定でTCPサーバーを起動している

• 注意： 2.1.0 以降でも `TCP_LISTEN_BACKLOG = 0` は新規接続のブロックを引き起こす可能性があります（後述）

■ この記事で分かること

1. 実際に再現できる具体手順

   • hping3 コマンドを使った再現方法とTCPパケットの条件

   • Python スクリプトを使った代替再現方法

2. 内部動作を追ったコード解析

   • SYN_RCVD が20秒間残留してプールを枯渇させる仕組み

   • `TCP_LISTEN_BACKLOG = 0` の問題点

   • `tcp_kill_prio()` が ESTABLISHED を誤って切断する理由

3. 回避する方法

   • 最小限の回避設定と修正パッチ

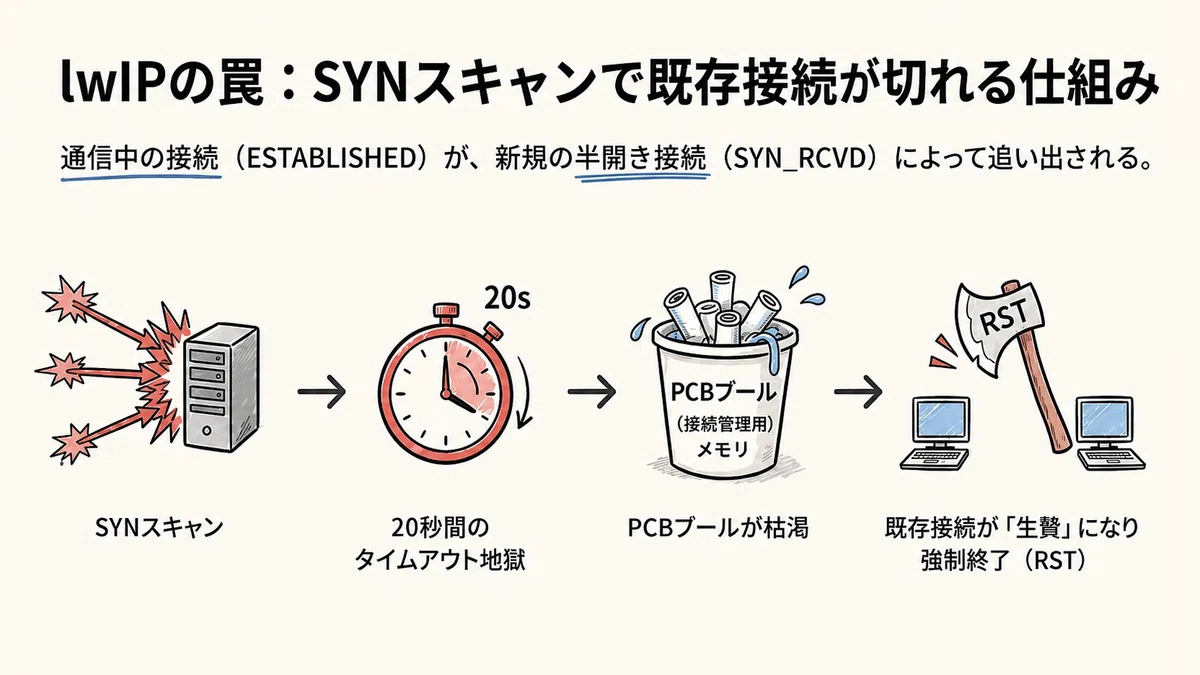

■ 問題の概要

lwIP 2.0.3 以前の `tcp_alloc()` には、PCBプールが枯渇した際に ESTABLISHED（確立済み接続）を強制切断してしまう設計上の不具合があります。

SYNスキャンで大量の半開き接続を作り出すと、プールが SYN_RCVD で埋まり、正常に通信中の接続が巻き添えで強制切断されます。

原因のポイントは3つです：

1. デフォルト設定ではバックログ制限が無効（`TCP_LISTEN_BACKLOG = 0`）

2. バックログ制限がないとSYNを全て受け入れてPCBプールを枯渇させる

3. PCBプールが枯渇すると、`tcp_kill_prio()` が ESTABLISHED を削除する（2.0.3 以前）

■ 再現手順

前提環境

• lwIP 2.0.3（またはそれ以前のバージョン） を搭載したターゲット機器がネットワークに接続されている

• ターゲットが少なくとも1つのTCPポートをLISTEN中（例：HTTPサーバーとしてポート80）

• `lwipopts.h` に `TCP_LISTEN_BACKLOG` の設定がない（デフォルト状態）

• 高速にSYNスキャンを送れる環境（hping3 等）

手順

Step 1: ターゲットが正常動作していることを確認する

ping <ターゲットのIPアドレス>

pingが返ってくることを確認します。

Step 2: 既存のTCP接続を張ったままにする

別のターミナルから HTTP 等で接続を維持しておきます。この既存接続が影響を確認する対象になります。

Step 3: 固定の未使用IPを送信元にSYNを連続送信する

# hping3 を使用（送信元IPに RFC 2544 ベンチマーク用予約アドレスを指定）
hping3 -S --fast -p 80 -c 100 -a 198.18.0.1 <ターゲットのIPアドレス>

• • `-S`：SYNフラグのみ（3ウェイハンドシェイクを完了させない）

  • `-p 80`：ターゲットのポート番号を指定（サーバーがLISTENしているポートに合わせて変更）

  • `--fast`：100msごとに送信

  • `-c 100`：100パケット送信

  • `-a 198.18.0.1`：送信元IPをRFC 2544でベンチマーク試験用として扱われるアドレス帯（198.18.0.0/15）に設定 → 通常の外部ネットワーク宛ての送信元として使うものではないため、誤送信リスクが小さい → RSTが戻らない → SYN_RCVD PCBが20秒間残留し、プールが埋まる

Step 4: 既存接続の切断を確認する

lwIP 2.0.3 以前では、PCBプールが SYN_RCVD で満杯になると、既存のESTABLISHED接続がRSTで強制切断されます。Step 2 で維持していた接続が切れることを確認します。

Step 5: 復帰確認

攻撃を停止すると、SYN_RCVD PCBが20秒でタイムアウトして解放されるため自然に回復しますが、一度切断された Step 2 の接続は再接続が必要です。

■ 原因・対策

ここまでで、発生条件・問題の概要・再現手順を公開しました。
次に、ソースコード解析の入口として、問題の全体像が分かる最小限の部分だけ紹介します。
詳細なコード追跡・修正方法・修正後の確認方法・公式対応状況は以降の有料パートで解説します。

同様の現象で困っている方、出荷済み製品の修正対応が必要な方に向けて、すぐに使用できる具体的な内容まで解説しています。

またlwIPの全体像や、各ベンダーSDKごとの差異、なぜlwIPの不具合情報が重要なのか、といった背景については、導入記事で整理しています。

【lwIP】よくある不具合と対策まとめ｜組み込みTCP/IPトラブル事例集

■ ソースコード解析

lwIP 2.0.3 のソースコードを使って、何が起きているかを順を追って解説します。

【解析1】コールスタック全体図

SYNパケットを受信してからPCBが作成されるまでの関数呼び出しの全体像です：

[Ethernetフレーム受信]
ethernetif_input()
└─ tcpip_input()                       ← メッセージキューに投入
    └─ [TCPIPスレッドが処理]
        └─ ip4_input() → tcp_input()   ← tcp.c: 既存PCBを4タプルで検索
            ├─ [既存PCBなし → LISTEN PCBを宛先ポートで検索 → 一致]
            └─ tcp_listen_input()      ← tcp_in.c
                │
                ├─ [TCP_LISTEN_BACKLOG == 0]
                │       バックログチェックのコードがコンパイルされない
                │       → SYN数の制限なし
                │
                ├─ tcp_alloc(pcb->prio)         ← 新規PCBを確保
                │   └─ memp_malloc(MEMP_TCP_PCB) ← プールから1スロット消費
                │       [満杯の場合 → tcp_kill_timewait/kill_state/kill_prio を試みる]
                │
                ├─ npcb->state = SYN_RCVD       ← 状態を SYN_RCVD に設定
                ├─ npcb->tmr   = tcp_ticks      ← タイムアウト計測開始
                ├─ TCP_REG_ACTIVE(npcb)          ← tcp_active_pcbs リストに追加
                ├─ tcp_enqueue_flags(npcb, TCP_SYN | TCP_ACK)
                └─ tcp_output(npcb)              ← SYN-ACK 送信試行
                    [SYN-ACKは存在しない送信元IPへ飛ぶ → RSTが戻らない]

【解析2】SYNパケットを受信したときの処理

SYNが届いたとき、lwIPは `tcp_in.c` の `tcp_listen_input()` を呼び出します。

// tcp_in.c (抜粋)
} else if (flags & TCP_SYN) {
#if TCP_LISTEN_BACKLOG
    if (pcb->accepts_pending >= pcb->backlog) {
        // バックログ超過 → このSYNを無視（PCBは作らない）
        return;
    }
#endif /* TCP_LISTEN_BACKLOG */
    npcb = tcp_alloc(pcb->prio);   // PCBを1つ確保
    // ...
    npcb->state = SYN_RCVD;        // 状態を SYN_RCVD に設定
    // ...
    rc = tcp_enqueue_flags(npcb, TCP_SYN | TCP_ACK);  // SYN-ACKを送信キューに積む
    tcp_output(npcb);              // 送信
}

注目すべき点：
